Устройство защиты от дугового пробоя (УЗДП) — это современный аппарат, предназначенный для предотвращения пожаров, вызванных искрением в электропроводке. Однако чтобы устройство работало корректно и надежно, недостаточно просто купить качественный прибор. Критически важно правильно его подключить, соблюдая все требования и рекомендации.
В этой статье мы подробно разберем все схемы подключения УЗДП — для однофазной и трехфазной сети, с автоматом и УЗО, а также рассмотрим типичные ошибки и способы их избежать.

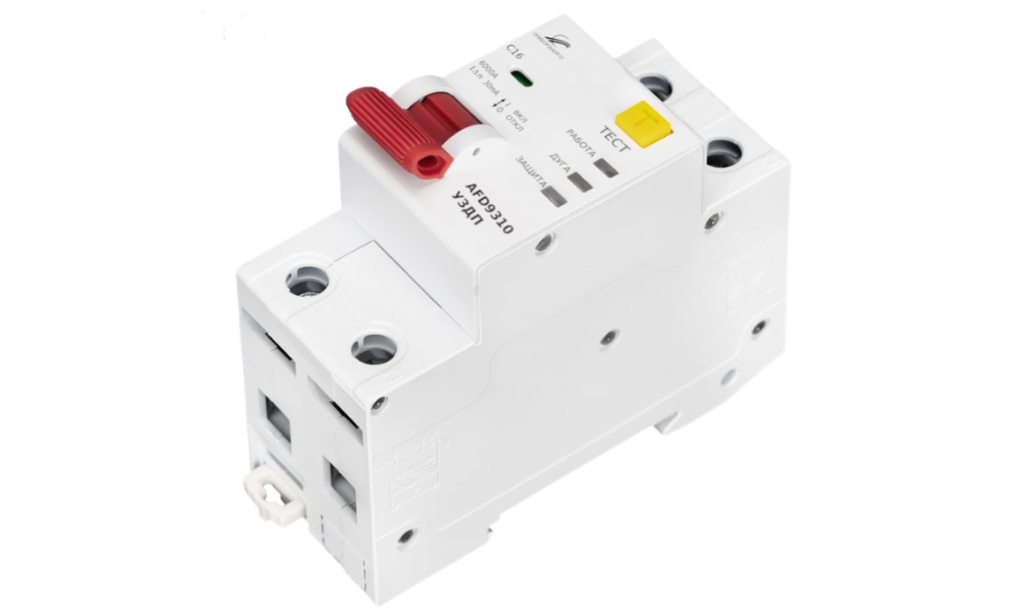

УЗДП производства «НТК Приборэнерго»
Что нужно знать перед подключением УЗДП
Назначение и принцип работы
УЗДП предназначено для обнаружения опасной электрической дуги (искрения) в проводке и отключения поврежденной линии до того, как искра вызовет пожар. В отличие от автоматического выключателя, который реагирует на перегрузку и короткое замыкание, и УЗО, которое срабатывает при утечке тока на землю, УЗДП обнаруживает искрение, возникающее при плохом контакте, надломе жилы или повреждении изоляции.
Важно понимать: УЗДП не заменяет автомат и УЗО, а дополняет их, создавая третий, финальный уровень защиты. Поэтому при подключении необходимо учитывать совместную работу всех этих устройств.
Виды УЗДП по конструктивному исполнению
По конструктивному исполнению различают:
-
Некомбинированные (отдельные) УЗДП — выполняют только функцию обнаружения дуги. Требуют обязательной последовательной установки с автоматическим выключателем для защиты от КЗ и перегрузки. Занимают обычно 2 модуля на DIN-рейке.
-
Комбинированные УЗДП — объединяют в одном корпусе УЗДП и автоматический выключатель (иногда также УЗО или реле напряжения). Это более компактное решение (2 модуля вместо 2+1), упрощающее монтаж.
Нормативные требования к подключению
Согласно СП 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа", при подключении УЗДП необходимо соблюдать следующие правила:
-
УЗДП должно быть защищено от короткого замыкания автоматическим выключателем или предохранителем;
-
Номинальный ток УЗДП (некомбинированного исполнения) должен быть не меньше номинального тока автоматического выключателя перед ним;
-
При возобновлении электроснабжения УЗДП должно продолжать работу без вмешательства извне;
-
Не допускается применять УЗДП в групповых сетях питания оборудования противопожарной защиты и медицинского оборудования, поддерживающего жизнедеятельность больных.
Обозначение клемм и маркировка УЗДП
Перед подключением важно понимать обозначения на корпусе устройства. Стандартная маркировка клемм УЗДП:
-
Вход (питание): обычно обозначается цифрами 1, 2 или символами L, N со стрелкой, указывающей направление;
-
Выход (нагрузка): обычно обозначается цифрами 3, 4 или символами L, N со стрелкой от устройства;
-
Фаза (L) — клемма для подключения фазного проводника (обычно коричневый или красный провод);
-
Ноль (N) — клемма для подключения нулевого проводника (обычно синий провод).
На некоторых моделях может быть дополнительная маркировка, указывающая на наличие встроенной защиты или других функций. Всегда внимательно изучайте инструкцию к конкретному устройству.

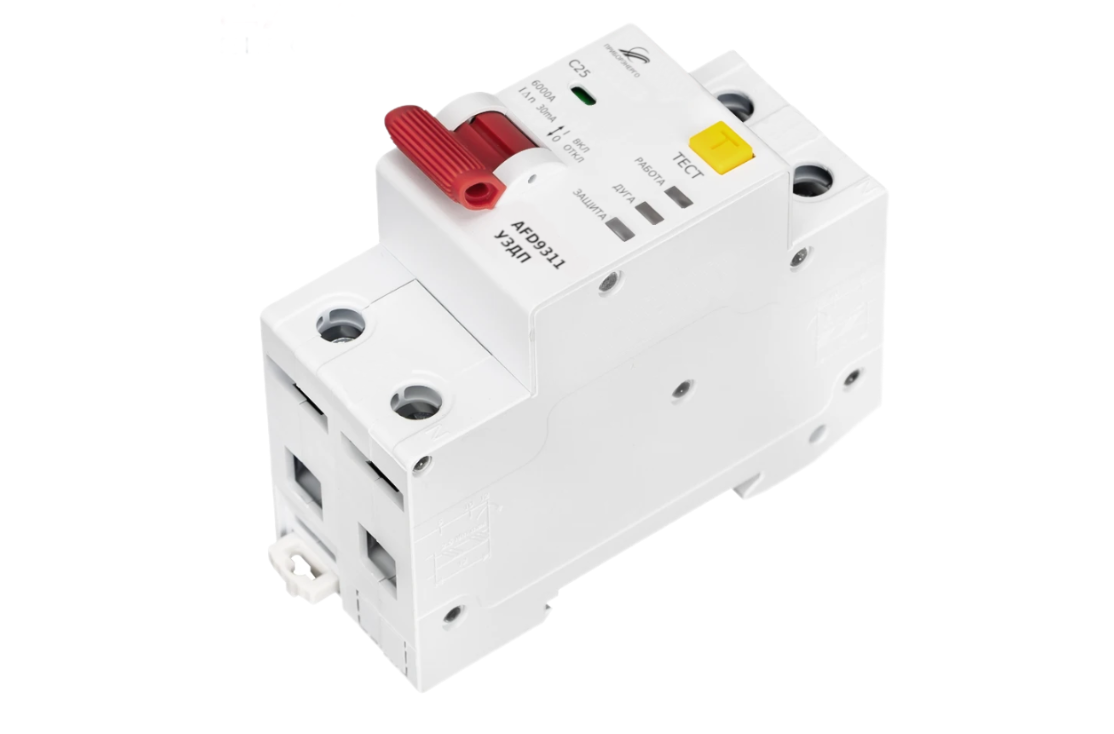

Что такое устройство защиты от дугового пробоя (УЗДП)
Узнайте большеСхемы подключения УЗДП в однофазной сети
Однофазная сеть 220В — самый распространенный вариант для квартир и частных домов. Рассмотрим основные схемы подключения УЗДП для этого случая.
1. Схема подключения отдельного (некомбинированного) УЗДП с автоматом
Это наиболее распространенный вариант при модернизации существующего щитка, где уже установлены автоматы.
Последовательность подключения:
text
Вводной автомат → Счетчик → УЗО (при необходимости) → Автомат группы → УЗДП → Нагрузка
Детальное описание:
-
Автоматический выключатель группы уже установлен и защищает линию от КЗ и перегрузки;
-
УЗДП устанавливается после автомата.
Подключение проводов:
-
Фаза с нижней клеммы автомата подключается к верхней (входной) клемме УЗДП, обозначенной как "L" или "1";
-
Ноль (N) подключается к соответствующей входной клемме УЗДП (обычно обозначена "N" или "2");
-
С нижних (выходных) клемм УЗДП фаза и ноль уходят к нагрузке (розеткам, освещению);
-
Заземляющий проводник (PE) подключается к шине заземления напрямую, минуя УЗДП.
Важно: При такой схеме автомат защищает и УЗДП, и линию от КЗ и перегрузки, а УЗДП выполняет только функцию обнаружения дуги.
2. Схема подключения комбинированного УЗДП (с автоматом)
Комбинированное устройство объединяет функции УЗДП и автоматического выключателя, что упрощает монтаж и экономит место в щитке.
Последовательность подключения:
text
Вводной автомат → Счетчик → УЗО → Комбинированное УЗДП → Нагрузка
Подключение проводов:
-
Фаза (L) подключается к верхней клемме комбинированного УЗДП;
-
Ноль (N) подключается к соответствующей верхней клемме;
-
С нижних клемм фаза и ноль уходят к нагрузке;
-
Заземляющий проводник (PE) подключается к шине заземления напрямую.
В этой схеме комбинированное устройство выполняет все функции защиты — и от КЗ/перегрузки, и от дугового пробоя. Отдельный автомат перед УЗДП не требуется.
3. Схема подключения УЗДП с УЗО
Если на линии уже установлено УЗО, УЗДП может быть установлено как до, так и после него. Их последовательность не влияет на функциональность, если номиналы выбраны правильно. Однако рекомендуется соблюдать логичную структуру схемы для удобства диагностики.
Вариант А: УЗО перед УЗДП
text
Автомат → УЗО → УЗДП → Нагрузка
Вариант Б: УЗДП перед УЗО
text
Автомат → УЗДП → УЗО → Нагрузка
Оба варианта рабочие. Выбор зависит от конкретной компоновки щитка и личных предпочтений.
4. Схема с групповым УЗДП на несколько линий
Иногда возникает вопрос: можно ли поставить одно УЗДП на несколько линий, например, на все розетки в квартире? Технически это возможно, но имеет недостатки:
-
При срабатывании обесточиваются все линии, подключенные через это УЗДП;
-
Сложнее определить место искрения;
-
Требуется УЗДП с большим номинальным током, рассчитанным на суммарную нагрузку.
Схема подключения для такого варианта:
text
Вводной автомат → УЗДП (на большой номинал) → Групповые автоматы → Нагрузка
Однако эксперты не рекомендуют такой подход для разветвленных сетей. Лучше устанавливать отдельные УЗДП на каждую важную линию.
5. УЗДП схема подключения в однофазной сети: важные нюансы
-
При подключении нескольких УЗДП их нулевые проводники после устройства не должны смешиваться. У каждого УЗДП должна быть своя отдельная нулевая шина.
-
Соблюдайте полярность подключения: фаза подключается к клемме фазы, ноль — к клемме нуля.
-
Сечение подключаемых проводов должно соответствовать номинальному току устройства.
Схемы подключения УЗДП в трехфазной сети
Трехфазная сеть 380В используется в частных домах с мощным оборудованием, на промышленных объектах, в офисах и торговых центрах. Для защиты трехфазных линий применяются специальные трех- или четырехполюсные УЗДП.
1. УЗДП схема подключения в трехфазной сети с четырехполюсным устройством (4P)
Четырехполюсное УЗДП (4P) предназначено для защиты трехфазной сети с нулевым проводом. Оно контролирует все три фазы и ноль.
Последовательность подключения:
text
Вводной автомат → Счетчик → УЗО (при необходимости) → Автомат группы → УЗДП 4P → Нагрузка
Подключение проводов:
-
Три фазы (L1, L2, L3) подключаются к соответствующим входным клеммам УЗДП (обычно обозначены 1, 2, 3 или L1, L2, L3);
-
Ноль (N) подключается к входной клемме нуля (обычно 4 или N);
-
С выходных клемм (обозначены 5, 6, 7, 8 или L1, L2, L3, N) три фазы и ноль уходят к нагрузке;
-
Заземляющий проводник (PE) подключается к шине заземления напрямую.
Важно: При подключении трехфазной нагрузки необходимо соблюдать правильное чередование фаз, если это требуется оборудованием.
2. Схема подключения трехфазного УЗДП для защиты однофазных нагрузок
Часто в трехфазной сети питаются однофазные потребители, распределенные по разным фазам. В этом случае можно использовать трехфазное УЗДП для защиты всей группы, но есть нюансы.
Вариант А: Одно трехфазное УЗДП на всю группу
Устанавливается одно четырехполюсное УЗДП на вводе в группу. Оно защищает все три фазы одновременно. Если искрение возникает на любой из фаз, УЗДП отключает все три фазы.
Вариант Б: Три однофазных УЗДП на каждую фазу
В этом случае используются три отдельных двухполюсных УЗДП, каждый на свою фазу. Это позволяет при аварии отключать только проблемную фазу, не обесточивая другие. Однако такая схема требует больше места в щитке и более сложного монтажа.
Согласно нормативным требованиям, допускается использование трех одно- или двухполюсных УЗДП для защиты трехфазной групповой сети при условии, что приняты дополнительные меры защиты трехфазных электроприемников от выхода из строя при отключении одной из фаз (например, установка реле контроля фаз).
3. УЗДП схема подключения в трехфазной сети: важные нюансы
-
Для трехфазных потребителей (электродвигатели, мощные нагреватели) следует применять трех- или четырехполюсные УЗДП;
-
При использовании трех однофазных УЗДП вместо одного трехфазного нужно предусмотреть защиту от отключения одной фазы (реле контроля фаз);
-
Сечение проводов для каждой фазы должно соответствовать току нагрузки;
-
Нулевые проводники после каждого УЗДП не должны смешиваться.
Пошаговая инструкция по подключению УЗДП
Шаг 1: Обесточьте щиток
Отключите вводной автомат и убедитесь в отсутствии напряжения на всех клеммах, к которым будете подключаться. Это важнейшее правило безопасности!
Шаг 2: Выберите место на DIN-рейке
Определите, где будет располагаться УЗДП. Учитывайте, что:
-
Устройство должно быть доступно для обслуживания;
-
Рядом должно быть место для подвода проводов;
-
Желательно размещать устройство рядом с автоматом, защищающим данную линию.
Шаг 3: Установите устройство на DIN-рейку
Защелкните УЗДП на рейку до характерного щелчка. Устройство должно сидеть плотно, без люфта. При необходимости его можно легко демонтировать для обслуживания или замены, оттянув фиксатор.
Шаг 4: Подготовьте провода
-
Зачистите концы проводов на длину, указанную в инструкции к устройству (обычно 10-12 мм);
-
Для многожильных проводов обязательно обожмите концы гильзами НШВИ — это обеспечит надежный контакт и предотвратит обрыв жил под винтом;
-
Для одножильных проводов обжим не требуется, но рекомендуется зачищать аккуратно, не повреждая жилу.
Шаг 5: Подключите провода согласно маркировке
Подключайте провода строго в соответствии с маркировкой на корпусе. Обычно сетевые провода заводятся сверху, а нагрузочные — снизу.
Для однофазного УЗДП:
-
Фаза (L) от автомата — к верхней клемме L;
-
Ноль (N) — к верхней клемме N;
-
С нижних клемм L и N — к нагрузке.
Для трехфазного УЗДП (4P):
-
Фазы L1, L2, L3 — к верхним клеммам L1, L2, L3;
-
Ноль N — к верхней клемме N;
-
С нижних клемм L1, L2, L3, N — к нагрузке.
Шаг 6: Подключите заземление
Заземляющий проводник (PE) подключается к шине заземления напрямую, минуя УЗДП. Ни в коем случае не подключайте PE к нулевым клеммам УЗДП!
Шаг 7: Проверьте надежность подключения
После затяжки слегка потяните каждый провод — он не должен выдергиваться из клеммы. Убедитесь, что нет оголенных участков проводов, которые могут вызвать короткое замыкание.
Шаг 8: Промаркируйте провода
Обязательно подпишите или промаркируйте провода, чтобы в будущем знать, какая линия к чему подключена. Это особенно важно, если вы устанавливаете несколько устройств.
Шаг 9: Проверьте отсутствие короткого замыкания
Перед включением питания прозвоните цепь мультиметром, чтобы убедиться в отсутствии короткого замыкания между фазой и нулем, фазой и землей.
Шаг 10: Включите питание и протестируйте
-
Включите вводной автомат;
-
Включите УЗДП (переведите рычаг в верхнее положение);
-
Нажмите кнопку "ТЕСТ" на устройстве — оно должно отключиться. Это подтверждает работоспособность электронной схемы обнаружения дуги;
-
Включите прибор обратно;
-
Проверьте работу подключенной нагрузки.
Как выбрать УЗДП: полное руководство по подбору устройства
Узнайте большеОсобенности подключения для разных типов нагрузки
1. Подключение УЗДП для освещения
При подключении УЗДП на линию освещения следует учитывать, что некоторые типы светильников (особенно с некачественными драйверами) могут создавать помехи, похожие на сигнатуры дуги. Выбирайте УЗДП с повышенной помехозащищенностью.
Схема подключения стандартная: автомат → УЗДП → осветительные приборы.
2. Подключение УЗДП для розеточных групп
Для розеточных групп подключение выполняется по стандартной схеме. Рекомендуется защищать УЗДП все розеточные линии, особенно в спальнях, детских и на кухне.
3. Подключение УЗДП для мощных потребителей
Для мощных потребителей (электроплиты, варочные панели, бойлеры, стиральные машины) также рекомендуется установка УЗДП. Схема подключения стандартная, но важно правильно выбрать номинал устройства, соответствующий мощности потребителя.
Вывод
Правильное подключение УЗДП — залог его эффективной и надежной работы. Следуя рекомендациям нормативных документов и учитывая особенности вашей сети, вы сможете обеспечить максимальную защиту от пожаров, вызванных скрытым искрением в проводке.
Вопросы и ответы
1. Как подключить УЗДП, если в щитке уже есть автомат и УЗО?
УЗДП подключается последовательно после автомата. УЗО может стоять как до, так и после — последовательность не влияет на функциональность. Главное, чтобы номиналы были согласованы: номинал УЗДП должен быть не меньше номинала автомата.
2. УЗДП схема подключения в трехфазной сети: нужно ли ставить отдельное устройство на каждую фазу?
Для трехфазных потребителей (двигатели, мощные нагреватели) нужно использовать одно трех- или четырехполюсное УЗДП. Для группы однофазных потребителей можно использовать либо одно трехфазное устройство на все фазы (отключает все при аварии на любой фазе), либо три отдельных однофазных устройства на каждую фазу (отключается только проблемная фаза). Второй вариант требует установки реле контроля фаз для защиты трехфазных потребителей.
3. Как подключить УЗДП правильно, если в сети есть стабилизатор напряжения?
Устанавливайте УЗДП до стабилизатора напряжения. Это связано с тем, что стабилизаторы фильтруют высокочастотные помехи от дуговых пробоев, и устройство, установленное после, может не обнаружить дугу. Работа стабилизатора не приводит к ложным срабатываниям.
4. Что будет, если перепутать фазу и ноль при подключении УЗДП?
Перепутывание фазы и нуля на входе или выходе может привести к некорректной работе устройства, ложным срабатываниям или выходу из строя. Всегда соблюдайте маркировку на корпусе и подключайте провода строго по назначению.
6. УЗДП схема подключения в однофазной сети: нужно ли подключать ноль?
Да, обязательно. УЗДП анализирует форму тока в фазном и нулевом проводниках для обнаружения дуги. Без подключения нуля устройство работать не будет. Исключение составляют специальные модели, но они редки.
7. Сколько УЗДП можно установить в одном щитке?
Количество не ограничено. Главное, чтобы при установке нескольких УЗДП их нулевые проводники не смешивались — у каждого должна быть своя отдельная нулевая шина. Также учитывайте, что устройство занимают место в щитке (2 модуля каждое).
УЗДП российского производства от «НТК Приборэнерго»
Компания «НТК Приборэнерго» предлагает надежные устройства защиты от дугового пробоя (УЗДП), разработанные с учетом российских стандартов и современных требований пожарной безопасности.
Не знаете, как правильно подключить УЗДП в вашем щитке? Наши специалисты помогут с выбором схемы подключения и ответят на все вопросы. Звоните по телефону или оставляйте заявку на сайте для консультации!
