Догрузочные резисторы в Санкт-Петербурге
Догрузочный резистор добавляет вторичной цепи измерительного трансформатора недостающую нагрузку. Задача возникает почти на каждом современном узле учёта: электронный счётчик потребляет доли вольт-ампера, а трансформатор рассчитан на единицы и десятки, и без догрузки он работает в режиме, для которого класс точности не гарантирован.
Как рассчитать догрузку
Расчёт простой. Из номинальной вторичной нагрузки трансформатора, указанной в паспорте, вычитают фактическую: потребление счётчика, сопротивление соединительных проводов и переходных контактов. Разница и есть мощность догрузочного резистора. Полученное значение округляют до ближайшего номинала так, чтобы суммарная нагрузка цепи оставалась в рабочем диапазоне трансформатора и не превышала номинальную.
Схема включения зависит от типа трансформатора: в цепи трансформатора тока резистор ставится последовательно, в цепи трансформатора напряжения — параллельно нагрузке. Для трёхфазной схемы берут трёхфазное исполнение, чтобы догрузка была одинаковой по всем фазам.
Серии PCR и PVR

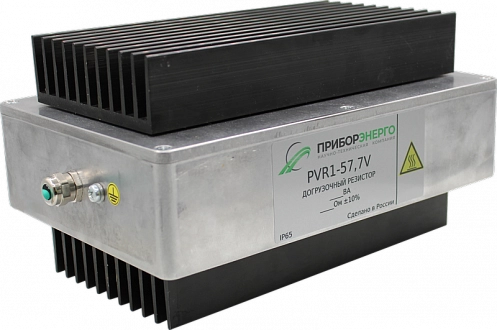

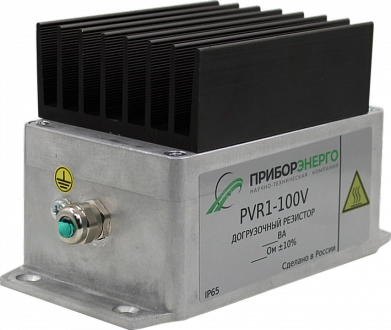

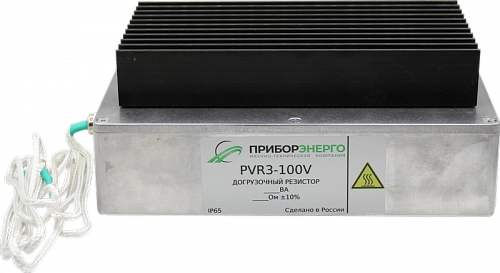

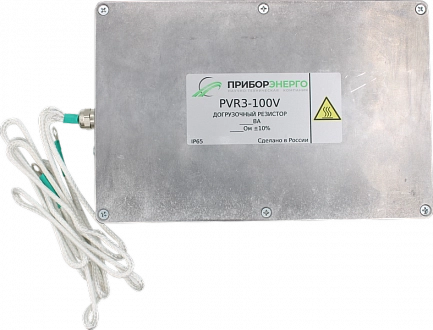

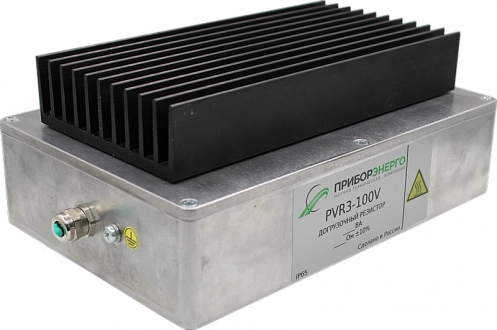

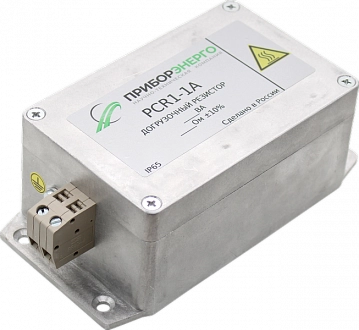

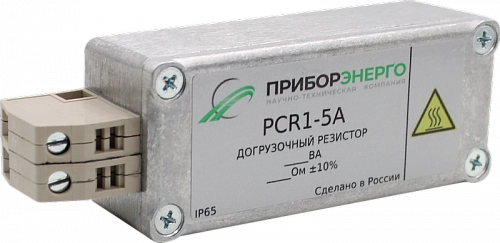

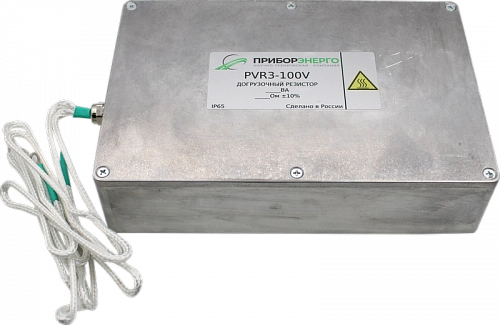

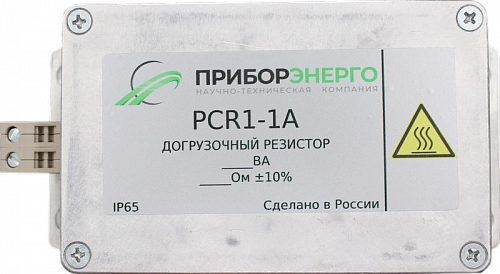

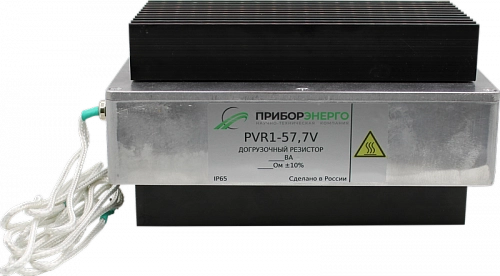

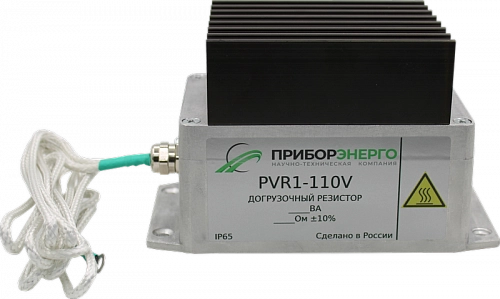

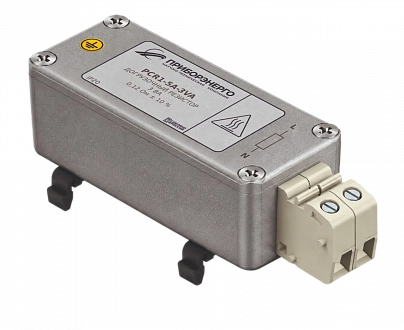

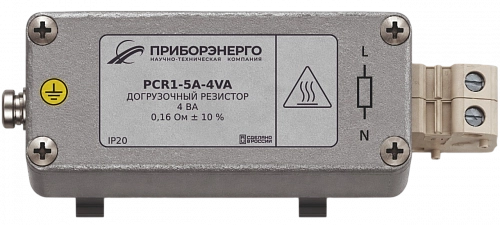

PCR предназначены для трансформаторов тока с номинальным вторичным током 5 А, PVR — для трансформаторов напряжения 57,7 В. Есть однофазные и трёхфазные исполнения: например, PCR3-5A-3х3VA рассчитан на три фазы по 3 ВА при сопротивлении 3×0,12 Ом. Всего в каталоге больше ста позиций мощностью от 1 до 100 ВА. Корпус металлический, отводит тепло и защищает резистивный элемент от пыли и влаги, рабочий диапазон температур от −40 до +70 °C.
Купить догрузочный резистор в СПб
Резисторы мы производим сами, цена в каталоге без наценок посредников. Отгружаем в течение 1–2 рабочих дней после оплаты, в Санкт-Петербург везём транспортной компанией. Пришлите паспортные данные трансформатора и состав цепи — посчитаем нужную мощность догрузки.
