Догрузочные резисторы от 1 до 5 ВА в Санкт-Петербурге
Подраздел объединяет самые маломощные догрузочные резисторы каталога — в основном однофазные модели серии PCR1 для токовых цепей. Они нужны там, где до номинальной вторичной нагрузки трансформатора тока не хватает буквально нескольких вольт-ампер: электронный счётчик потребляет доли ВА, а сопротивление кабеля и контактов уже закрывает часть нагрузки. Остаток компенсирует небольшой резистор, и трансформатор возвращается в диапазон, где выполняется его класс точности.
Номиналы и исполнения
-

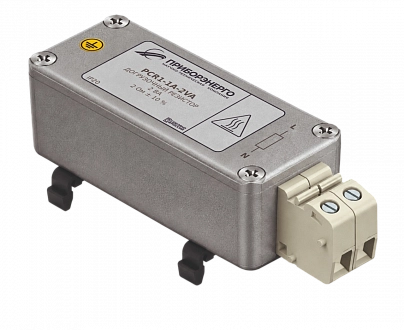

PCR1-1A — для трансформаторов тока со вторичным током 1 А: 1, 2, 3, 4 и 5 ВА.
-

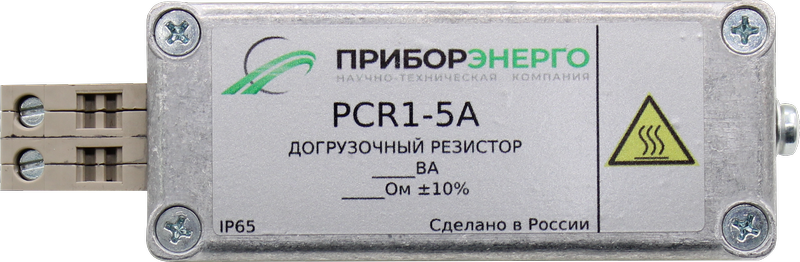

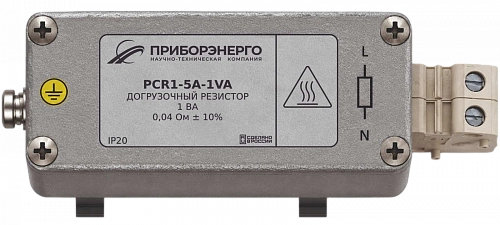

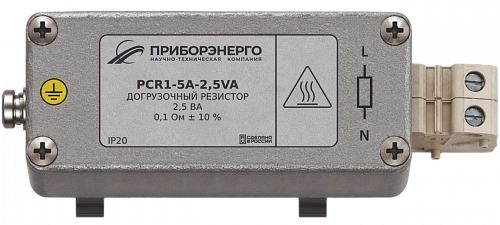

PCR1-5A — для вторичного тока 5 А: 1, 1,5, 2, 2,5, 3 и 5 ВА; половинные номиналы позволяют подобрать догрузку точнее.
-

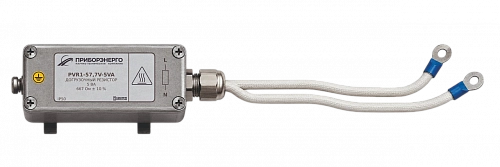

PVR1-57,7V-5VA — единственная в подразделе модель для цепи напряжения 57,7 В.
Догрузочный резистор 5 ВА представлен в трёх вариантах: для тока 1 А, для тока 5 А и для напряжения 57,7 В.
Как подобрать мощность
Из номинальной вторичной нагрузки трансформатора вычитают фактическую: потребление счётчика или реле, сопротивление проводов и контактных соединений. Полученное значение округляют до ближайшего номинала. Сопротивление резистора зависит от тока: при 5 А модель на 3 ВА имеет 0,12 Ом, а при 1 А сопротивление численно равно мощности в ВА. Корпуса компактные — например, PCR1-5A-3VA имеет габариты 114,9×38×30 мм, рабочая температура от −40 до +70 °C. Резисторы применяются в шкафах управления, системах РЗА и АСУ ТП.
Купить догрузочный резистор от 1 до 5 ВА в СПб
Резисторы выпускает ООО «НТК Приборэнерго», продажа идёт по цене производителя. Отгружаем в течение 1–2 рабочих дней после оплаты, доставляем по Санкт-Петербургу, России и странам СНГ. Пришлите паспортные данные трансформатора и состав вторичной цепи — инженеры техподдержки рассчитают мощность и подберут догрузочный резистор 5 ВА или меньшего номинала.
