Разветвители интерфейса RS-485/RS-422 в Санкт-Петербурге
Разветвитель интерфейса делит линию связи на несколько ответвлений: к магистрали RS-485 или RS-422 подключаются счётчики, датчики и контроллеры в разных точках объекта. Без него жилы скручивают под одной клеммой или тянут отдельный кабель к каждому прибору.
Топология сети и терминаторы
Линия RS-485 задумана как шина: кабель идёт от устройства к устройству, а на концах магистрали ставятся согласующие резисторы 120 Ом. Длинные боковые ответвления искажают сигнал — возникают отражения, и опрос начинает сбоить на дальних адресах. Разветвитель собирает ответвления в одной точке и делает их короткими, а исполнения ПР-3СР поставляются с установленными терминаторами 120 Ом.
Пассивные разветвители серии ПР

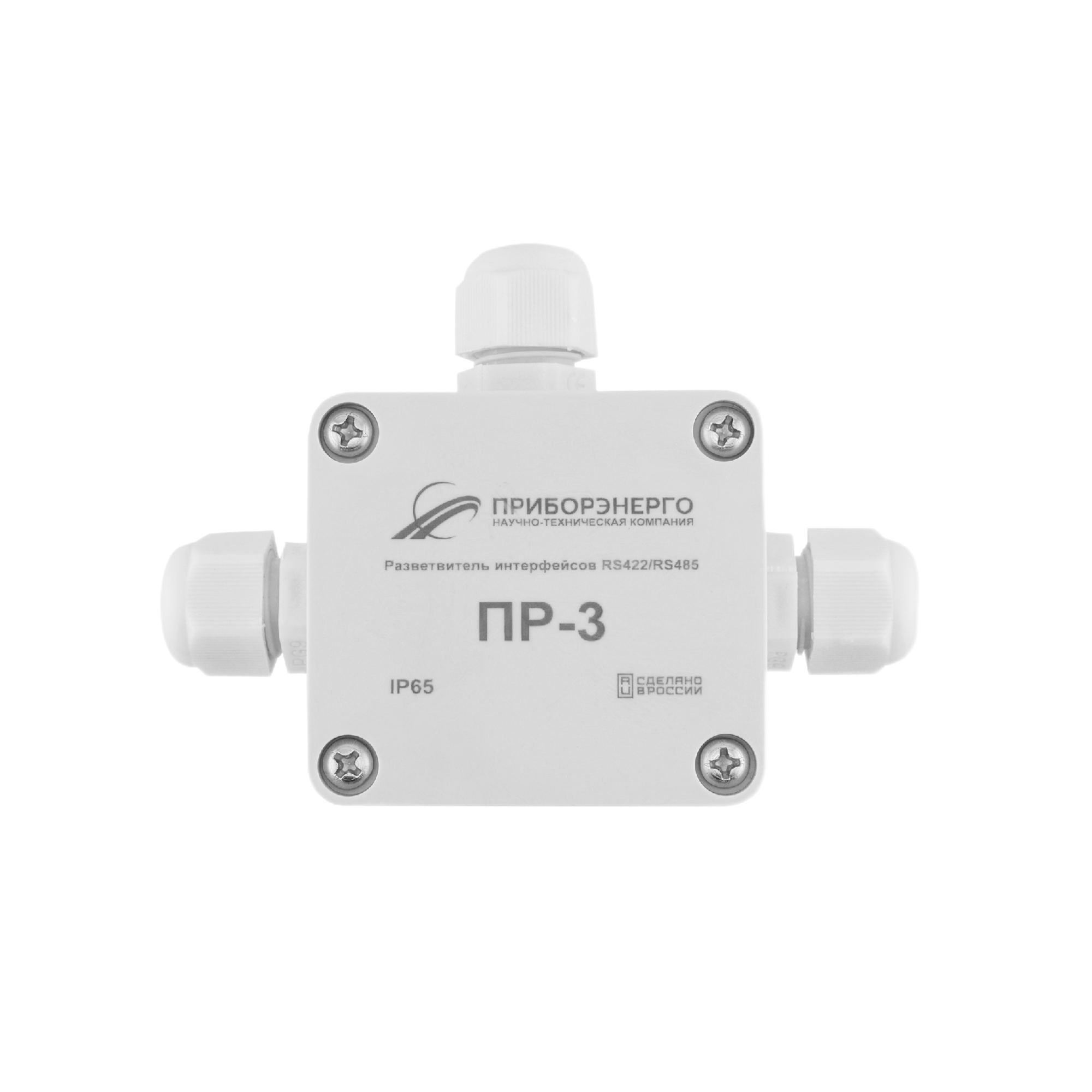

Основная часть каталога — пассивные модели на 3, 4 и 6 ответвлений. Они не требуют питания. Исполнения ПР-3, ПР-4 и ПР-6 в корпусах IP65 из поликарбоната и ABS-пластика защищены от влаги и пыли — их ставят в колодцах, на фасадах и в неотапливаемых помещениях; материал работает в диапазоне от −70 до +135 °C. Модель ПР-3 DIN рассчитана на монтаж в щите на DIN-рейку.
Активные разветвители ASH
Когда линия длинная, а приборов много, нужен активный разветвитель. ASH521 имеет один ведущий и два ведомых порта, усиливает сигнал и позволяет строить сеть звездой без взаимных помех. Между ведущим портом и каждым ведомым выполнена гальваническая развязка с прочностью изоляции 1 кВ: помехи с одной ветки не проходят в остальные. Скорость обмена от 300 до 230 400 бит/с, питание 5–36 В постоянного тока, длина линии до 1200 м, монтаж на DIN-рейку. В каталоге также есть модели ASH523 и ASH524.
Купить разветвитель интерфейса в СПб
Цена на сайте заводская, без наценок посредников, гарантия — 36 месяцев. Отгрузка идёт в течение 1–2 рабочих дней после оплаты, доставка в Санкт-Петербург — транспортными компаниями. Подобрать число ответвлений и исполнение по степени защиты помогут инженеры технической поддержки.
