Пассивные разветвители интерфейса RS-485/RS-422 в Санкт-Петербурге
Пассивный разветвитель интерфейсов — соединительно-согласующее устройство для линий RS-485 и RS-422, которое делает отвод от магистрали к приёмникам и передатчикам. Внешнее питание ему не нужно: внутри нет активной электроники, сигнал не усиливается и не преобразуется, а распределяется по направлениям без изменения электрических параметров линии. В этом подразделе каталога ООО «НТК Приборэнерго» собраны разветвители серии ПР, разветвитель интерфейса и питания РК-3 и терминаторы ТП-4.
Где применяется
Такие устройства используют, когда к одной шине RS-485/RS-422 нужно аккуратно подключить несколько приборов — контроллеры, счётчики, датчики — и при этом не нарушить линейную топологию сети. Типичные места установки — шкафы управления, системы релейной защиты и автоматики (РЗА), АСУ ТП. Благодаря простой конструкции без электронных компонентов пассивный разветвитель надёжен, компактен и удобен в монтаже и обслуживании.
Модельный ряд
-

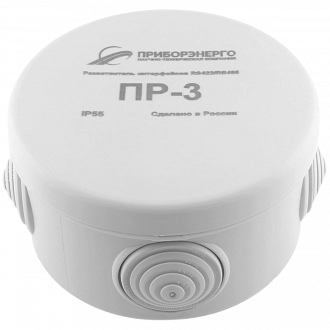

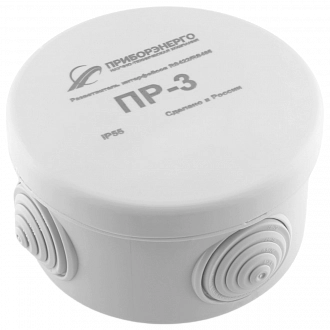

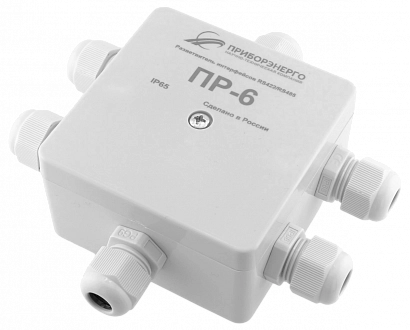

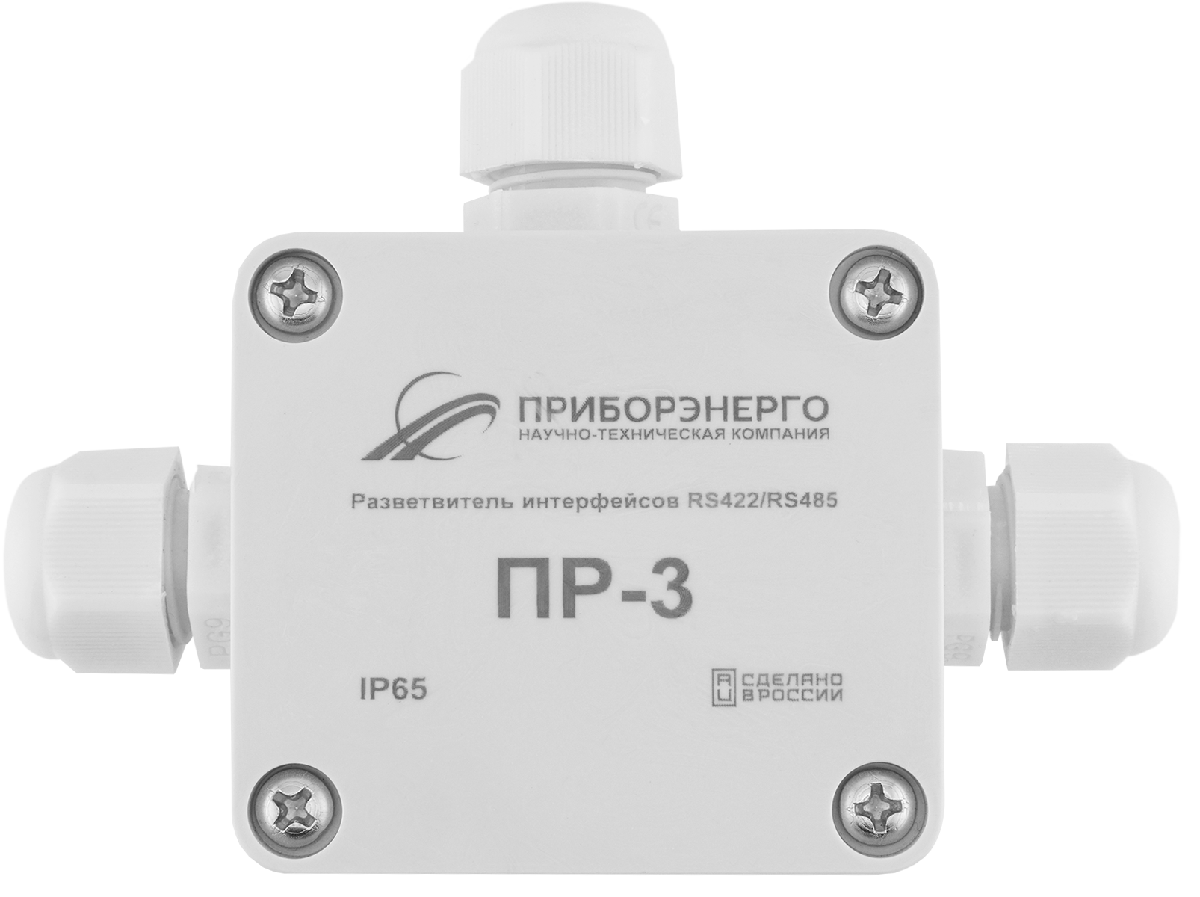

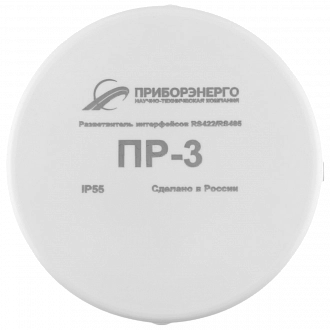

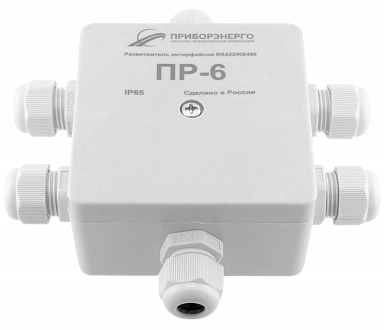

ПР-3, ПР-4, ПР-6, ПР-8, ПР-10 — модели отличаются количеством подключаемых кабелей и ответвлений: например, ПР-3 выполняет одно ответвление от магистрали, ПР-6 — четыре.
-
Исполнения СР и УСР — разветвители RS-485 с установленными терминаторами 120 Ом для согласования линии.
-
Версии для DIN-рейки — ПР-3 DIN, ПР-4 DIN, ПР-6 DIN, ПР-3И DIN для монтажа внутри шкафа.
-
Корпусные исполнения IP55 и IP65 — корпуса из поликарбоната, полипропилена, ABS-пластика, у моделей с индексом М — из алюминиевого сплава ADC-12.
-

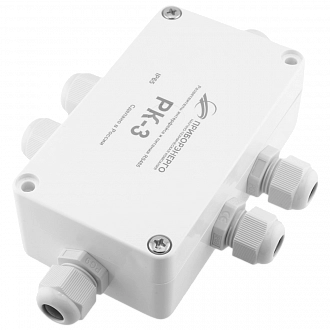

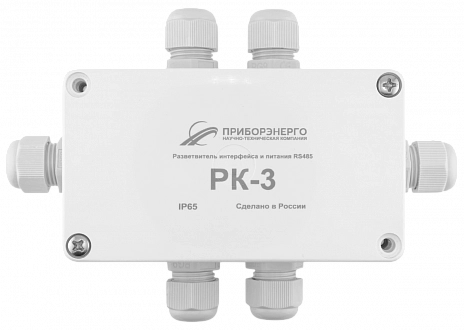

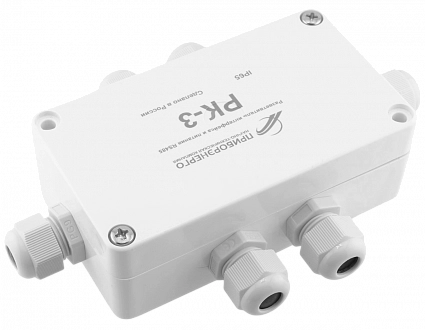

РК-3 — разветвитель интерфейса и питания RS-485/422 с разводкой линии питания для корректоров газа, счётчиков электроэнергии и воды, датчиков охранно-пожарной сигнализации.
-

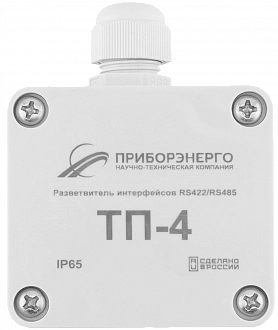

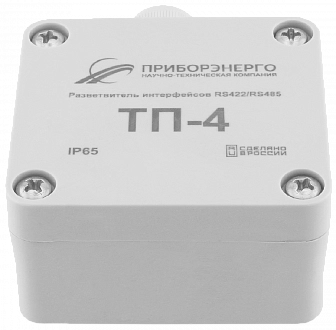

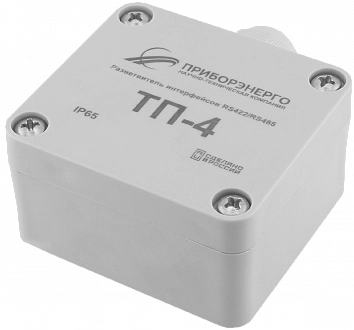

ТП-4 — терминатор интерфейса RS-485 в корпусе IP65.
Купить пассивный разветвитель интерфейса в СПб
Разветвители производятся компанией «НТК Приборэнерго» и продаются по цене производителя. Заказ отгружается в течение 1–2 рабочих дней после оплаты, доставляем по Санкт-Петербургу, всей России и странам СНГ. Если сомневаетесь в выборе количества ответвлений, степени защиты корпуса или необходимости терминатора, инженеры технической поддержки помогут подобрать пассивный разветвитель интерфейсов под вашу схему.
