Разветвители интерфейса RS-422/485 на DIN-рейку

Разветвители интерфейса RS-422/485 на DIN-рейку в Санкт-Петербурге

Когда отвод от шины RS-422/485 делается внутри шкафа автоматики или учёта, отдельная коробка с кабельными вводами часто не нужна. Для таких случаев предназначен разветвитель интерфейса на DIN-рейку: он устанавливается рядом с контроллерами, клеммниками и блоками питания, занимает минимум места и подключается так же просто, как остальная аппаратура щита. Устройства пассивные, внешнего питания не требуют и работают как согласующее соединение между приёмниками и передатчиками интерфейса.

Модели в подразделе

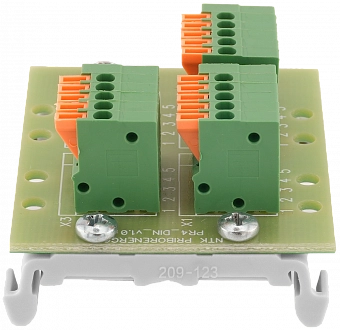

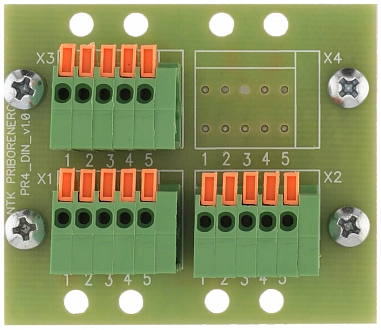

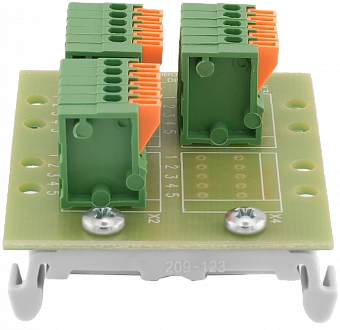

• ПР-3 DIN IP00 и ПР-4 DIN IP00 — бескорпусные модули размером 48×26×42 мм: ПР-3 DIN делает одно ответвление от магистрали, ПР-4 DIN — два.

• ПР-6 DIN IP00 — модуль 65×45×25,6 мм с шестью вводами и четырьмя ответвлениями для разветвления на большее число приборов.

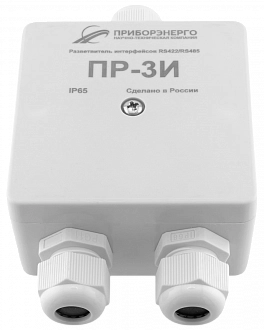

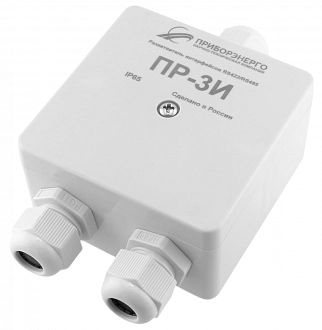

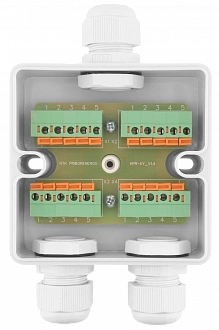

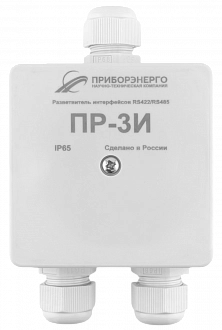

• ПР-3И DIN — исполнение в корпусе из ABS-пластика со степенью защиты IP65: три ввода, два ответвления, герметичные вводы под кабель 5–11 мм, коммутируемые цепи до 300 В и 8 А.

• ПР-3СР, ПР-3УСР, ПР-6СР, ПР-6УСР IP00 — открытые модели для RS-485 с установленными терминаторами 120 Ом, для крайних точек шины.

Как выбрать

Бескорпусные модели IP00 рассчитаны на работу внутри закрытой оболочки, которая сама защищает их от пыли и влаги. Если разветвитель ставится в шкаф без надёжного уплотнения или кабель заходит снаружи, удобнее ПР-3И DIN в герметичном корпусе. Количество ответвлений подбирайте по числу приборов в точке подключения, а исполнения с терминатором ставьте только на концах линии.

Купить разветвитель интерфейса на DIN-рейку в СПб

Разветвители производит «НТК Приборэнерго», продажа — по цене производителя. Заказ отгружается в течение 1–2 рабочих дней после оплаты, доставка по Санкт-Петербургу, всей России и странам СНГ. Инженеры техподдержки помогут подобрать модель под компоновку вашего шкафа.
