Линия RS-485 работает стабильно, только когда её концы нагружены на сопротивление, равное волновому сопротивлению витой пары, — обычно 120 Ом. Без такой нагрузки сигнал отражается от конца кабеля, и на длинных линиях и высоких скоростях обмена появляются ошибки. Разветвитель интерфейса RS-485 с терминатором решает две задачи сразу: делает отвод к прибору и согласует линию. Резистор 120 Ом уже встроен в разветвитель, поэтому не нужно подбирать и монтировать его отдельно на клеммах оборудования.

Какие модели есть в подразделе

Здесь собраны исполнения СР и УСР разных размеров — от одного до шести ответвлений:

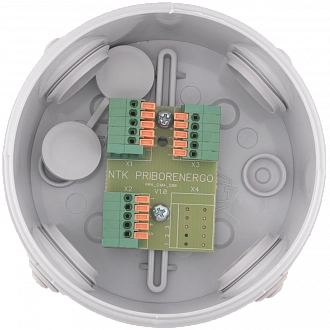

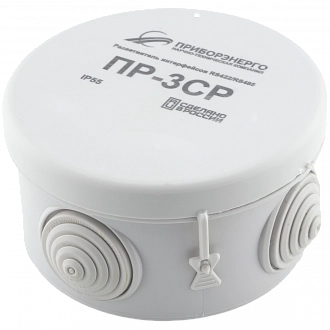

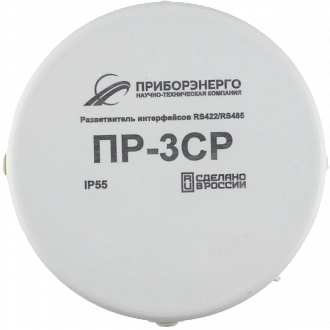

• ПР-3СР IP65 и ПР-3СР IP55 — одно ответвление; первая модель в корпусе IP65 из термостойкого поликарбоната с герметичными вводами под кабель 3–10 мм, вторая — в корпусе IP55.

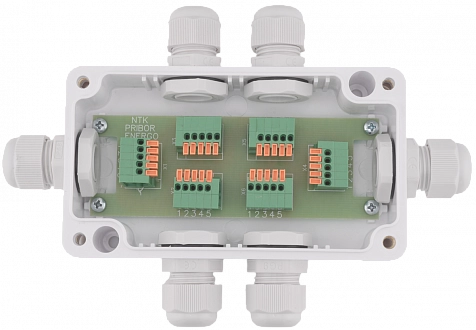

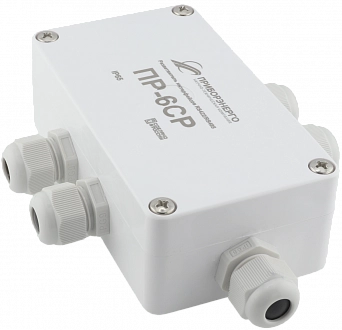

• ПР-6СР и ПР-6СР IP55 — четыре ответвления для узлов с несколькими приборами; первая модель выполнена в поликарбонатном корпусе 211×131×54 мм, вторая — в полипропиленовом 86×86×44 мм.

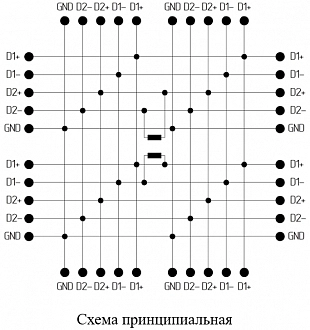

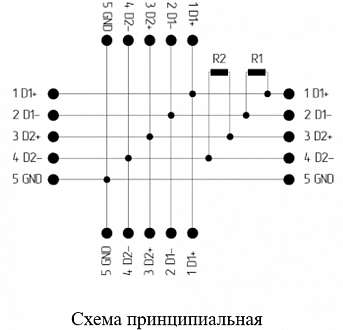

• ПР-4СР IP65 и ПР-8СР IP65 — корпусные модели с согласующим резистором 120 Ом мощностью 1 Вт; ПР-4СР даёт два ответвления, ПР-8СР рассчитан на более крупные узлы.

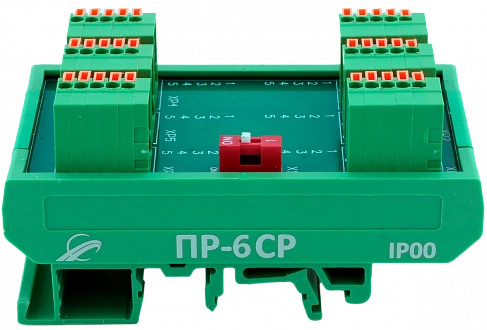

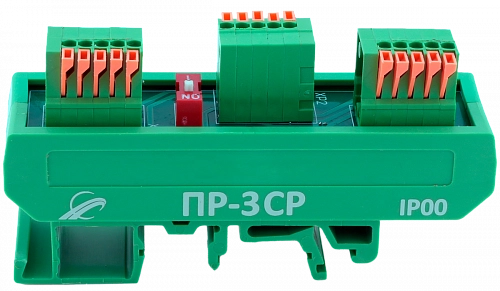

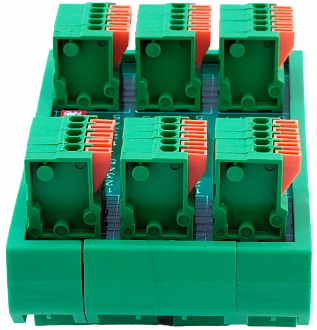

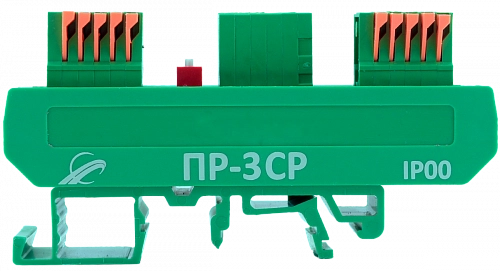

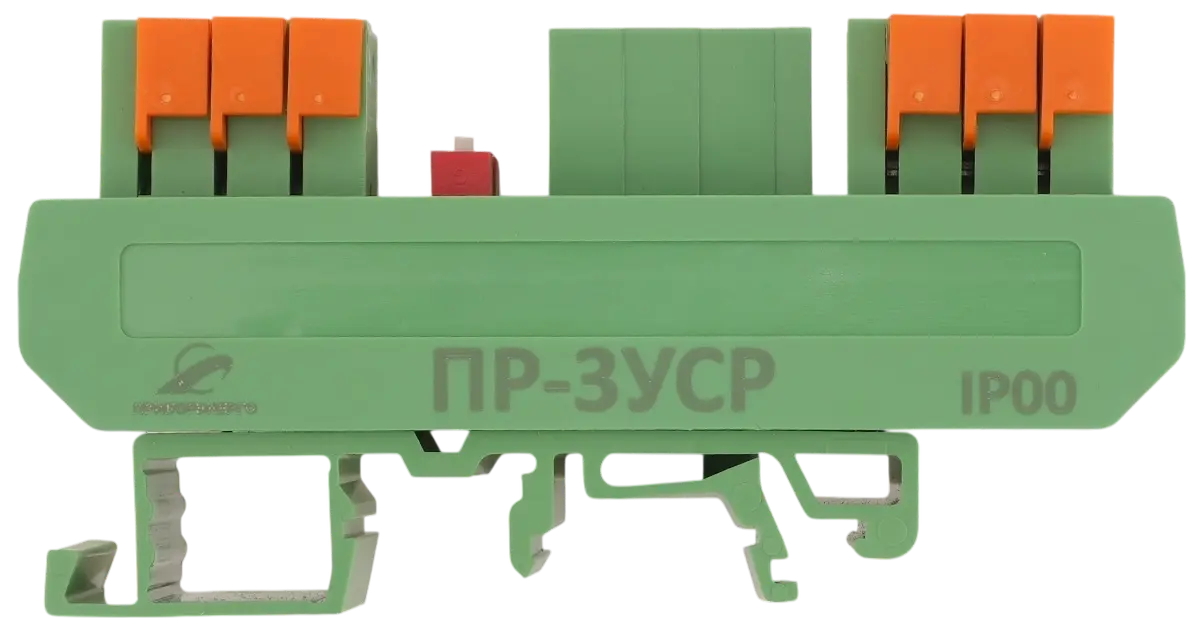

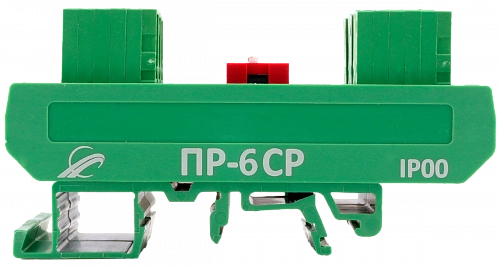

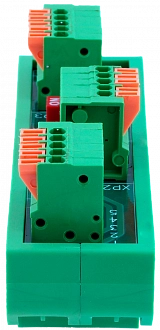

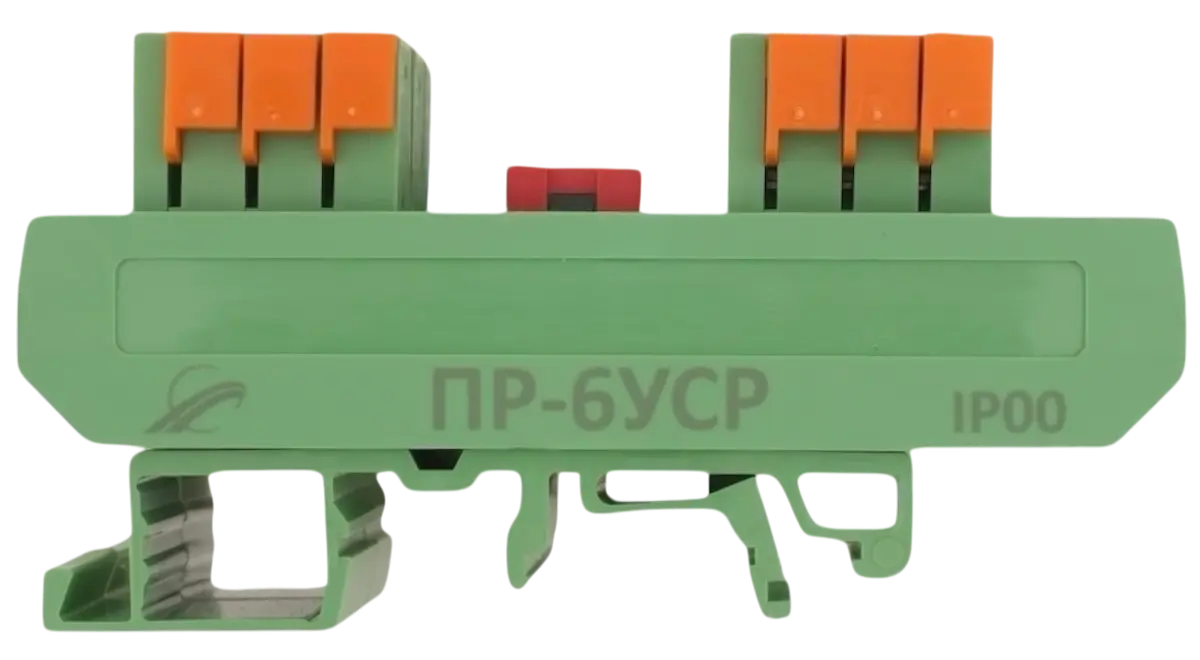

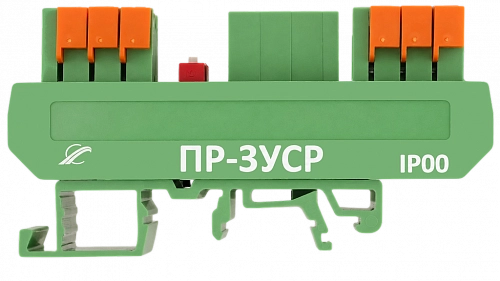

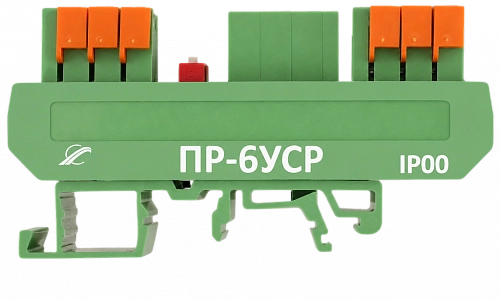

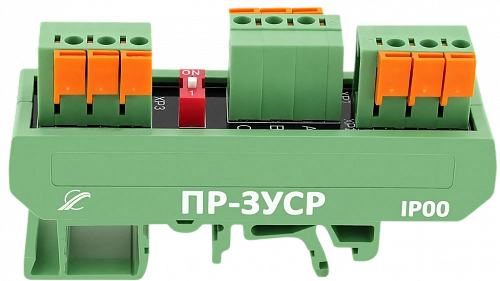

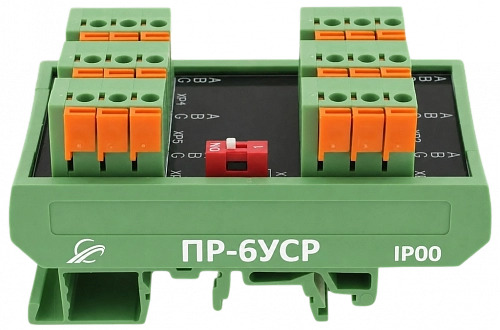

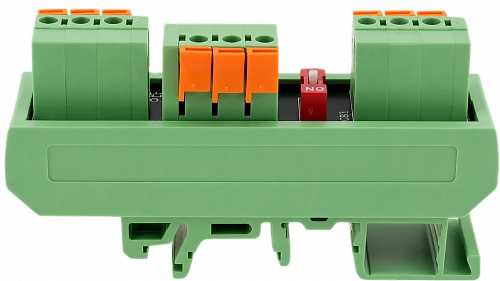

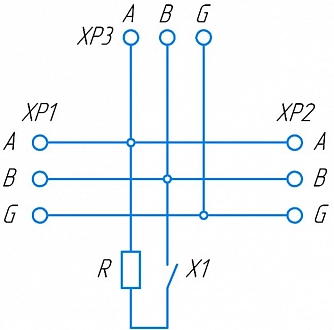

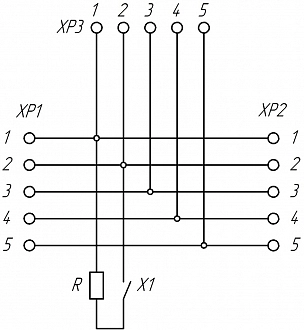

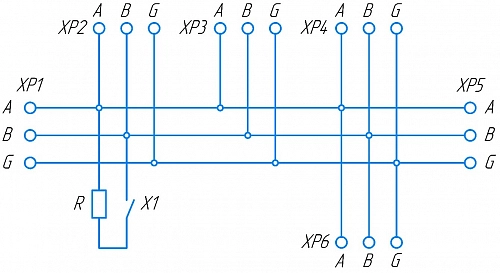

• ПР-3СР, ПР-3УСР, ПР-6СР, ПР-6УСР в исполнении IP00 — компактные открытые модули (ПР-3 — 77×22,5×40 мм, ПР-6 — 77×45×40 мм) для размещения внутри шкафа.

Где ставить разветвитель с терминатором

Согласующий резистор нужен только на двух крайних точках шины — у ведущего устройства и у самого удалённого прибора. Поэтому исполнения СР ставят в начале и в конце магистрали, а в промежуточных узлах используют обычные разветвители без согласования. Лишний терминатор посреди линии увеличивает нагрузку на передатчики, так что при проектировании важно заранее отметить, где проходят концы сети.

Купить разветвитель интерфейса RS-485 с терминатором в СПб

Все модели производит «НТК Приборэнерго», цены — производителя. Заказ отгружается в течение 1–2 рабочих дней после оплаты, доставка по Санкт-Петербургу, всей России и странам СНГ. Инженеры техподдержки помогут определить, в каких точках вашей сети нужен разветвитель с терминатором, а где достаточно стандартного.
