Догрузочные резисторы от 10 до 30 ВА в СПб
В этом подразделе только резисторы серии PVR для цепей напряжения в двух- и трёхфазном исполнении. Суммарная мощность моделей — от 10 до 30 ВА: по 5 или 10 ВА на каждую фазу. Такие сборки применяют для догрузки вторичных обмоток трансформаторов напряжения, когда к ним подключены современные счётчики и терминалы РЗА с малым собственным потреблением.
Модели и напряжения
-
PVR2 — двухфазные, 2×5 и 2×10 ВА.
-

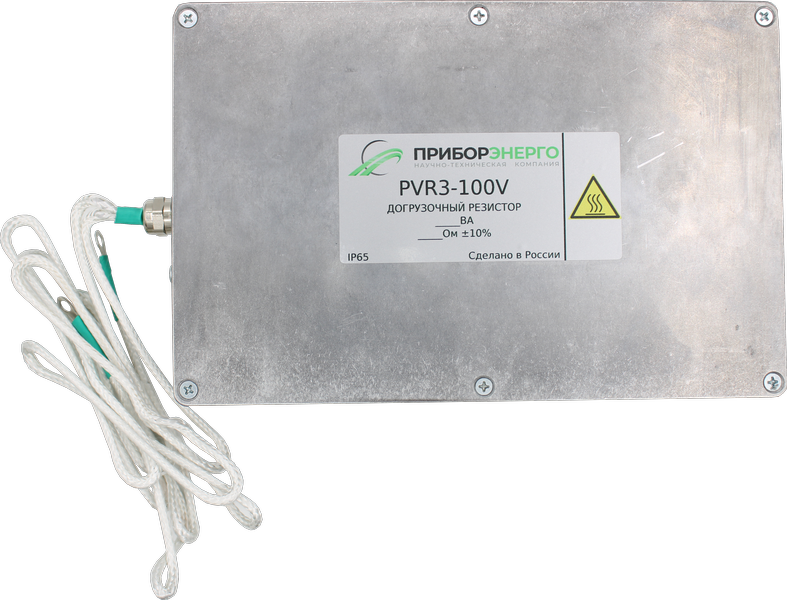

PVR3 — трёхфазные, 3×5 и 3×10 ВА.
Каждый вариант выпускается на четыре вторичных напряжения: 57,7 В (100/√3), 63,5 В (110/√3), 100 и 110 В. Так можно подобрать резистор как под фазное, так и под линейное напряжение вторичной цепи. Трёхфазный догрузочный резистор 3×10 ВА даёт в сумме 30 ВА — это верхняя граница подраздела. Пример характеристик: PVR3-57,7V-3х10VA имеет сопротивление 3×333 Ом, габариты 225×146×69 мм, работает при температуре от −40 до +70 °C и относительной влажности до 98 %.
Когда выбирать многофазное исполнение
Если трансформаторы напряжения установлены на все фазы, отдельные однофазные резисторы придётся монтировать и подключать по одному. Двух- и трёхфазная сборка решает задачу одним устройством и даёт одинаковую нагрузку на каждую фазу, что важно для симметрии измерений. Мощность на фазу считают как разницу между номинальной нагрузкой обмотки и фактическим потреблением приборов с учётом проводов.
Купить догрузочные резисторы 10–30 ВА в Санкт-Петербурге
Резисторы PVR производит ООО «НТК Приборэнерго» и продаёт по цене производителя. После оплаты заказ уходит в течение 1–2 рабочих дней, доставка доступна по Санкт-Петербургу, России и СНГ. Если сомневаетесь, нужен ли догрузочный резистор 30 ВА или достаточно 3×5 ВА, инженеры технической поддержки сделают расчёт по паспортным данным трансформатора.
