Устройство защиты от дугового пробоя (УЗДП) — это современный аппарат, предназначенный для предотвращения пожаров, вызванных искрением в электропроводке. Его установка становится обязательной во многих случаях согласно новым нормативам. Однако чтобы устройство работало корректно и надежно, недостаточно просто купить качественный прибор. Критически важно правильно его установить, соблюдая все требования и рекомендации.
В этой статье мы подробно разберем, как установить УЗДП, куда его ставить в щите, какие существуют требования к монтажу и как избежать типичных ошибок.

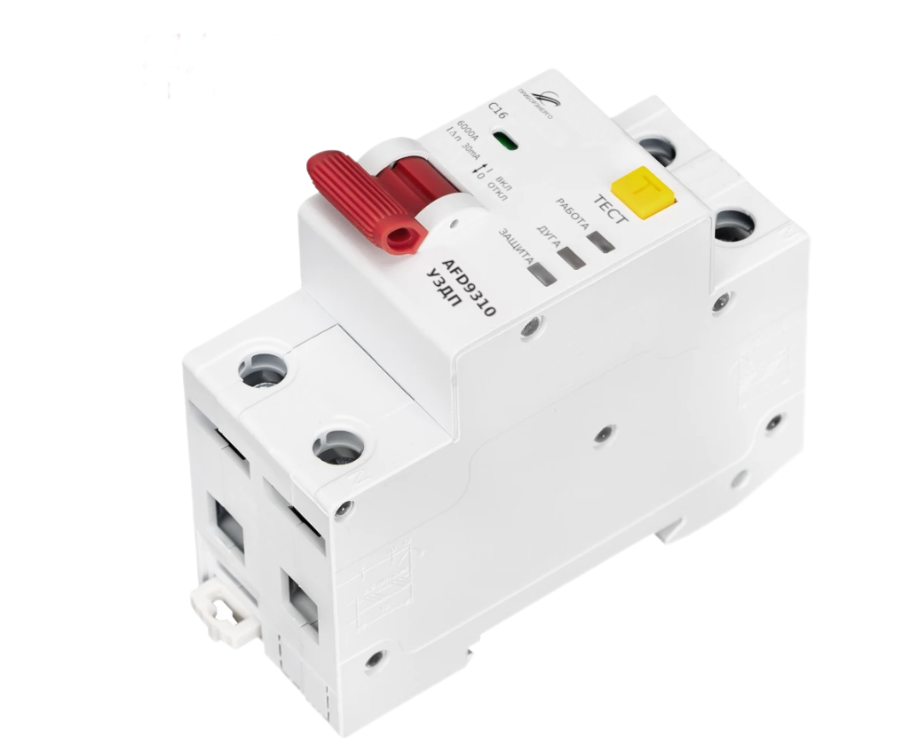

УЗДП производства «НТК Приборэнерго»
Что нужно знать перед установкой УЗДП
Назначение и принцип работы
УЗДП предназначено для обнаружения опасной электрической дуги (искрения) в проводке и отключения поврежденной линии до того, как искра вызовет пожар. В отличие от автоматического выключателя, который реагирует на перегрузку и короткое замыкание, и УЗО, которое срабатывает при утечке тока на землю, УЗДП обнаруживает искрение, возникающее при плохом контакте, надломе жилы или повреждении изоляции.
Важно понимать: УЗДП не заменяет автомат и УЗО, а дополняет их, создавая третий, финальный уровень защиты. Поэтому при установке необходимо учитывать совместную работу всех этих устройств.
Виды УЗДП по конструктивному исполнению
По конструктивному исполнению различают:
-
Некомбинированные (отдельные) — выполняют только функцию обнаружения дуги. Требуют обязательной последовательной установки с автоматическим выключателем для защиты от КЗ и перегрузки.
-
Комбинированные — объединяют в одном корпусе УЗДП и автоматический выключатель (иногда также другие функции). Это более компактное решение, упрощающее монтаж.

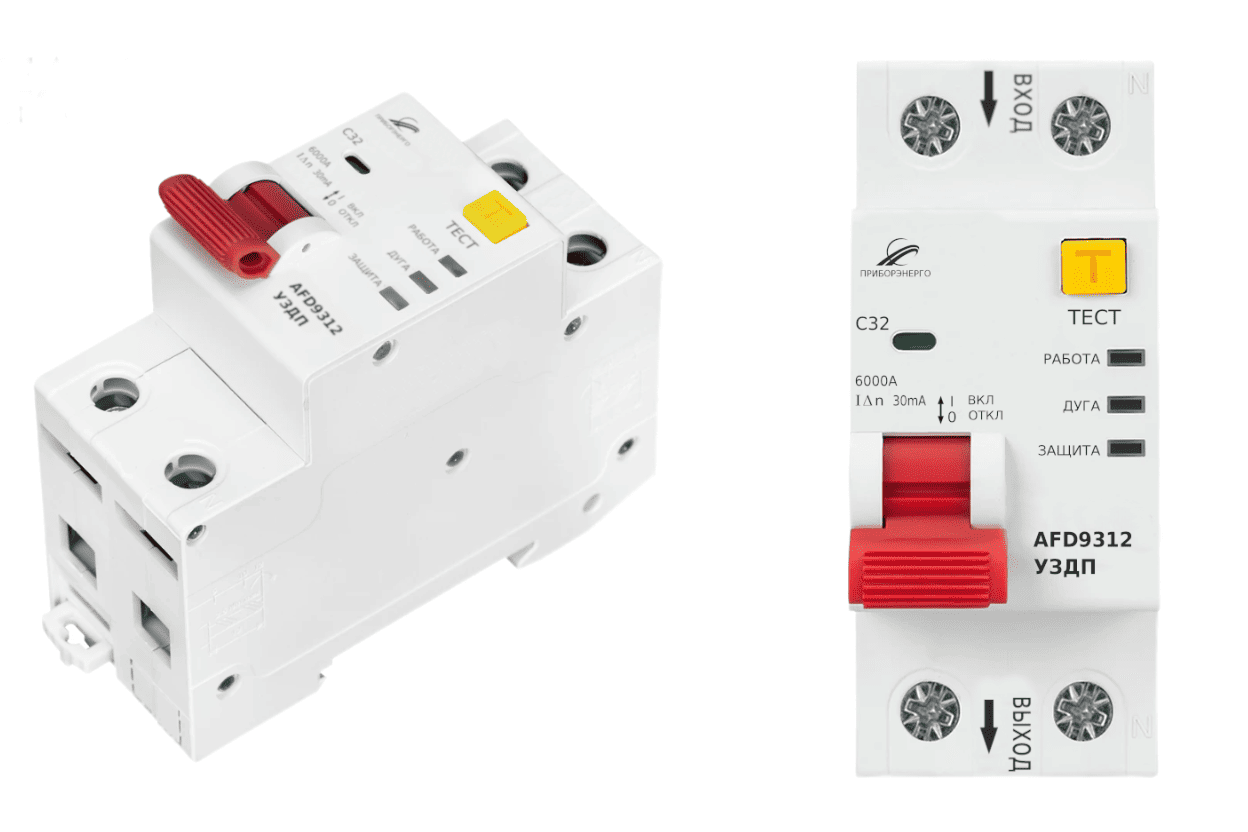

Как выбрать УЗДП: полное руководство по подбору устройства
Узнайте большеГде ставить УЗДП: выбор места в щитке
Куда ставить УЗДП в щите
Правильный выбор места для УЗДП в щитке важен как для удобства монтажа, так и для корректной работы устройства. Основные рекомендации:
-
Устройство монтируется на стандартную DIN-рейку шириной 35 мм;
-
Устройство должно располагаться в легкодоступном месте для возможного обслуживания и визуального контроля;
-
Рядом должно быть достаточно свободного пространства для подвода проводов;
-
Желательно размещать УЗДП для дома рядом с автоматом, который защищает данную линию;
-
Следует учитывать направление потока мощности (обычно сверху вниз) — питание подводится к верхним клеммам, нагрузка подключается к нижним.
Куда ставить УЗДП относительно других устройств
Порядок расположения аппаратов в щитке должен быть логичным и соответствовать направлению передачи электроэнергии:
Для некомбинированного УЗДП:
text
Вводной автомат → Счетчик → УЗО (при необходимости) → Автомат группы → УЗДП → Нагрузка
Для комбинированного УЗДП (с автоматом):
text
Вводной автомат → Счетчик → УЗО → Комбинированное УЗДП → Нагрузка
На каких линиях обязательно
Рекомендуется устанавливать УЗДП на наиболее пожароопасные линии:
-
Спальни и детские комнаты — пожар ночью наиболее опасен;
-
Розеточные группы в жилых комнатах — много подключаемых приборов;
-
Кухня — обилие техники, высокая нагрузка, повышенная влажность;
-
Линии мощных потребителей — стиральные и посудомоечные машины, бойлеры;
-
Деревянные дома — обязательно на все группы;
-
Дома со старой проводкой — где риск искрения особенно высок.
Важные нюансы
-
Не рекомендуется устанавливать УЗДП в непосредственной близости от мощных источников тепла (нагревательных элементов, мощных трансформаторов);
-
Следует избегать установки в местах с возможной вибрацией;
-
При монтаже нескольких устройств их нулевые проводники не должны смешиваться — каждый УЗДП должен иметь свою отдельную нулевую шину;
-
Необходимо обеспечить свободный доступ к кнопке "ТЕСТ" и индикаторам.
Подготовка к установке
1. Необходимые инструменты и материалы
Для установки вам понадобятся:
-
Отвертки (прямая и крестовая) с изолированными рукоятками;
-
Индикатор напряжения;
-
Мультиметр;
-
Стриппер для снятия изоляции;
-
Кримпер для обжима наконечников (если провода многожильные);
-
Набор обжимных наконечников НШВИ;
-
Маркер или набор бирок для маркировки проводов;
-
Кабельные стяжки для фиксации проводов.
2. Проверка комплектности и целостности
Перед установкой убедитесь, что:
-
УЗДП не имеет внешних повреждений;
-
Все винтовые зажимы на месте и не повреждены;
-
Рукоятка управления перемещается плавно, без заеданий;
-
Индикация (если есть) работает при подаче питания;
-
Устройство соответствует заявленным характеристикам (номинальный ток, напряжение).
3. Меры безопасности
Категорически запрещено:
-
Устанавливать под напряжением;
-
Использовать устройство с видимыми повреждениями;
-
Превышать максимальные рабочие параметры;
-
Устанавливать в местах, где оно может быть подвержено воздействию влаги, агрессивных сред или механических воздействий.
Перед началом работ:
-
Отключите вводной автомат;
-
Убедитесь в отсутствии напряжения на всех полюсах с помощью индикатора;
-
Вывесите плакат "НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ";
-
Примите меры против случайного включения.
Пошаговая инструкция по установке УЗДП
Шаг 1: Обесточьте щиток
Отключите вводной автомат и убедитесь в отсутствии напряжения с помощью индикатора на всех клеммах, к которым будете подключаться. Это важнейшее правило безопасности!
Шаг 2: Выберите место на DIN-рейке
Определите, где будет располагаться УЗДП. Учитывайте, что:
-
Устройство должно быть доступно для обслуживания;
-
Рядом должно быть место для подвода проводов;
-
Желательно размещать рядом с автоматом, защищающим данную линию.
Шаг 3: Установите устройство на DIN-рейку
Защелкните УЗДП на рейку до характерного щелчка. Устройство должно сидеть плотно, без люфта. При необходимости его можно легко демонтировать для обслуживания или замены, оттянув фиксатор.
Шаг 4: Подготовьте провода
-
Зачистите концы проводов на длину, указанную в инструкции к устройству (обычно 10-12 мм);
-
Для многожильных проводов обязательно обожмите концы гильзами НШВИ — это обеспечит надежный контакт и предотвратит обрыв жил под винтом;
-
Для одножильных проводов обжим не требуется, но рекомендуется зачищать аккуратно, не повреждая жилу.
Шаг 5: Подключите провода согласно маркировке
Подключайте провода строго в соответствии с маркировкой на корпусе — стрелкой обычно указывается направление вводных и выводных проводов. Стандартно сетевые провода заводятся сверху, а нагрузочные — снизу.
-
Фаза (L): подключается к клемме, обозначенной L (обычно коричневый или красный провод);
-
Ноль (N): подключается к клемме, обозначенной N (обычно синий провод).
Затягивайте винты с усилием, рекомендованным производителем (обычно это 1,5-2 Н·м). Слишком слабая затяжка приведет к нагреву, слишком сильная — может повредить клеммы.
Шаг 6: Проверьте надежность подключения
После затяжки слегка потяните каждый провод — он не должен выдергиваться из клеммы. Убедитесь, что нет оголенных участков проводов, которые могут вызвать короткое замыкание.
Шаг 7: Промаркируйте провода
Обязательно подпишите или промаркируйте провода, чтобы в будущем знать, какая линия к чему подключена. Это особенно важно, если вы устанавливаете несколько УЗДП.
Шаг 8: Проверьте отсутствие короткого замыкания
Перед включением питания прозвоните цепь мультиметром, чтобы убедиться в отсутствии короткого замыкания между фазой и нулем, фазой и землей. Проверьте также правильность подключения нулевых проводников.
Шаг 9: Аккуратно уложите провода
Зафиксируйте провода кабельными стяжками, чтобы они не мешали и не создавали натяжения в местах подключения. Убедитесь, что провода не перекручены и не имеют острых перегибов.
Шаг 10: Включите питание и протестируйте
-
Включите вводной автомат;
-
Включите устройство (переведите рычаг в верхнее положение);
-
Нажмите кнопку "ТЕСТ" на устройстве — оно должно отключиться. Это подтверждает работоспособность электронной схемы обнаружения дуги;
-
Включите устройство обратно;
-
Проверьте работу подключенной нагрузки.
Типичные ошибки при установке УЗДП
-
Отсутствие защиты от КЗ
-
Несоответствие номиналов
-
Смешивание нулей разных УЗДП
-
Неправильный выбор места установки
-
Установка в недопустимых цепях
-
Пренебрежение длиной линии
-
Пренебрежение тестированием
-
Недостаточная затяжка контактов
УЗДП и УЗО: в чем разница и что выбрать для полной защиты?
Узнайте большеВывод
Правильная установка УЗДП — залог его эффективной и надежной работы. Следуя рекомендациям нормативных документов и учитывая особенности вашей сети, вы сможете обеспечить максимальную защиту от пожаров, вызванных скрытым искрением в проводке.
Главные правила установки:
-
Защищайте некомбинированное УЗДП автоматическим выключателем;
-
Номинал устройства должен быть не меньше номинала автомата;
-
УЗДП и УЗО можно менять местами;
-
При наличии стабилизатора ставьте устройство до него;
-
Не смешивайте нули разных УЗДП;
-
После установки обязательно проверьте работу кнопкой "ТЕСТ";
-
Ежемесячно проводите тестирование устройства.
Правильно установленное УЗДП не требует вмешательства при нормальной работе и автоматически восстанавливает функции после возобновления электроснабжения. Это надежный страж, который защитит ваш дом от скрытой угрозы пожаров, вызванных искрением в проводке.
Вопросы и ответы
1. Куда ставить УЗДП в щите — до или после автомата?
Если устройство некомбинированное (отдельное), оно должно устанавливаться после автоматического выключателя. Автомат защищает устройство и линию от КЗ и перегрузки. Комбинированное УЗДП (с автоматом) само выполняет функции защиты и устанавливается как единое устройство.
2. Можно ли установить УЗДП на линию, где уже есть УЗО?
Да, можно. УЗДП и УЗО решают разные задачи и отлично дополняют друг друга. Их последовательность в цепи не влияет на функциональность, если номиналы выбраны правильно.
3. Где ставить УЗДП в квартире обязательно?
Строго обязательного перечня нет, но эксперты рекомендуют устанавливать на линии:
-
Спален и детских комнат (пожар ночью наиболее опасен);
-
Розеточных групп кухни (обилие техники);
-
Линий мощных потребителей (стиральные машины, бойлеры);
-
В домах со старой проводкой и деревянных домах.
4. Как правильно установить УЗДП в щитке, если несколько линий?
Оптимально — устанавливать отдельное устройство на каждую важную линию. Это позволит при срабатывании точно определить проблемное место и не обесточивать весь дом. При установке нескольких устройств важно не смешивать их нулевые проводники — у каждого должна быть своя нулевая шина.
5. Что делать, если после установки УЗДП сразу срабатывает?
Если устройство срабатывает сразу после включения без нагрузки, это может указывать на:
-
Неправильное подключение (перепутаны фаза и ноль);
-
Смешивание нулей с другими УЗДП;
-
Повреждение изоляции в проводке;
-
Неисправность самого устройства.
Проверьте схему подключения и обратитесь к электрику.
