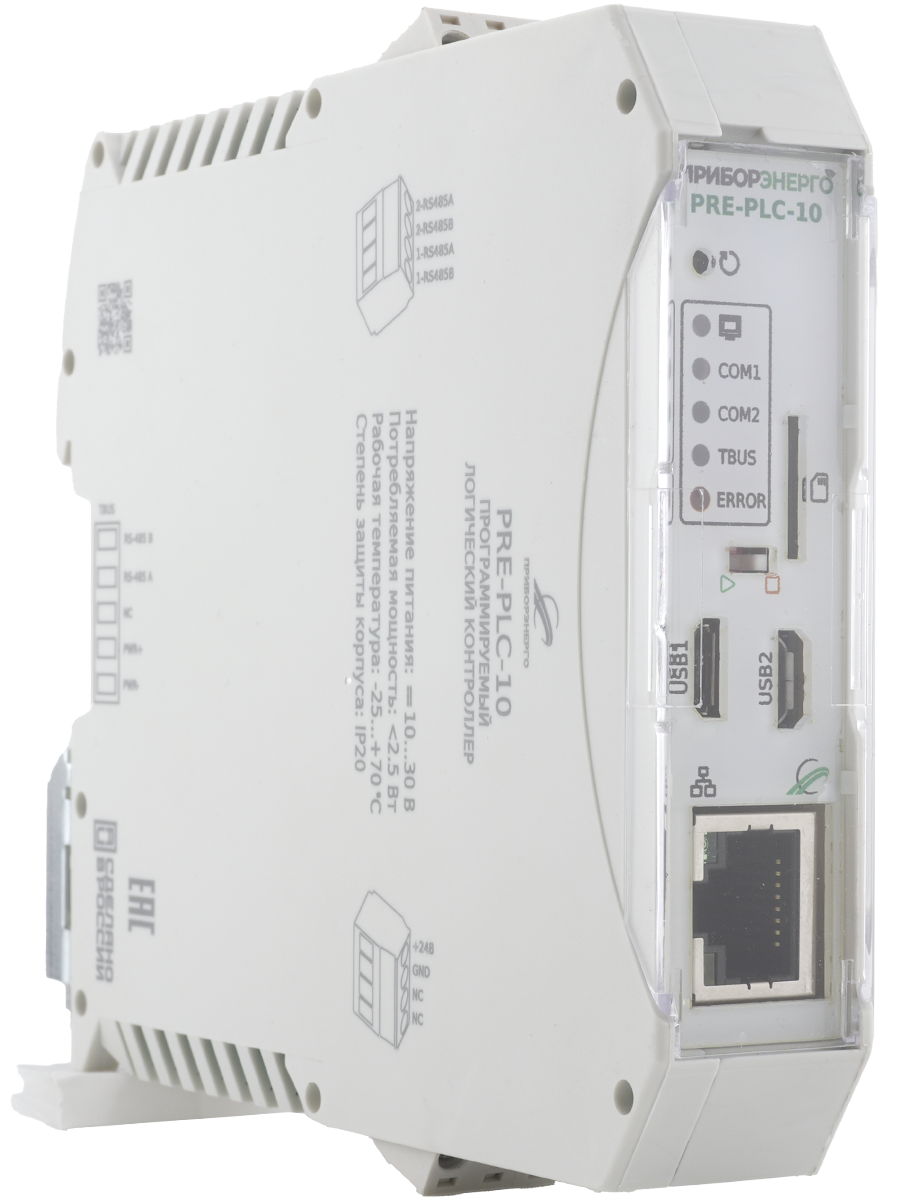

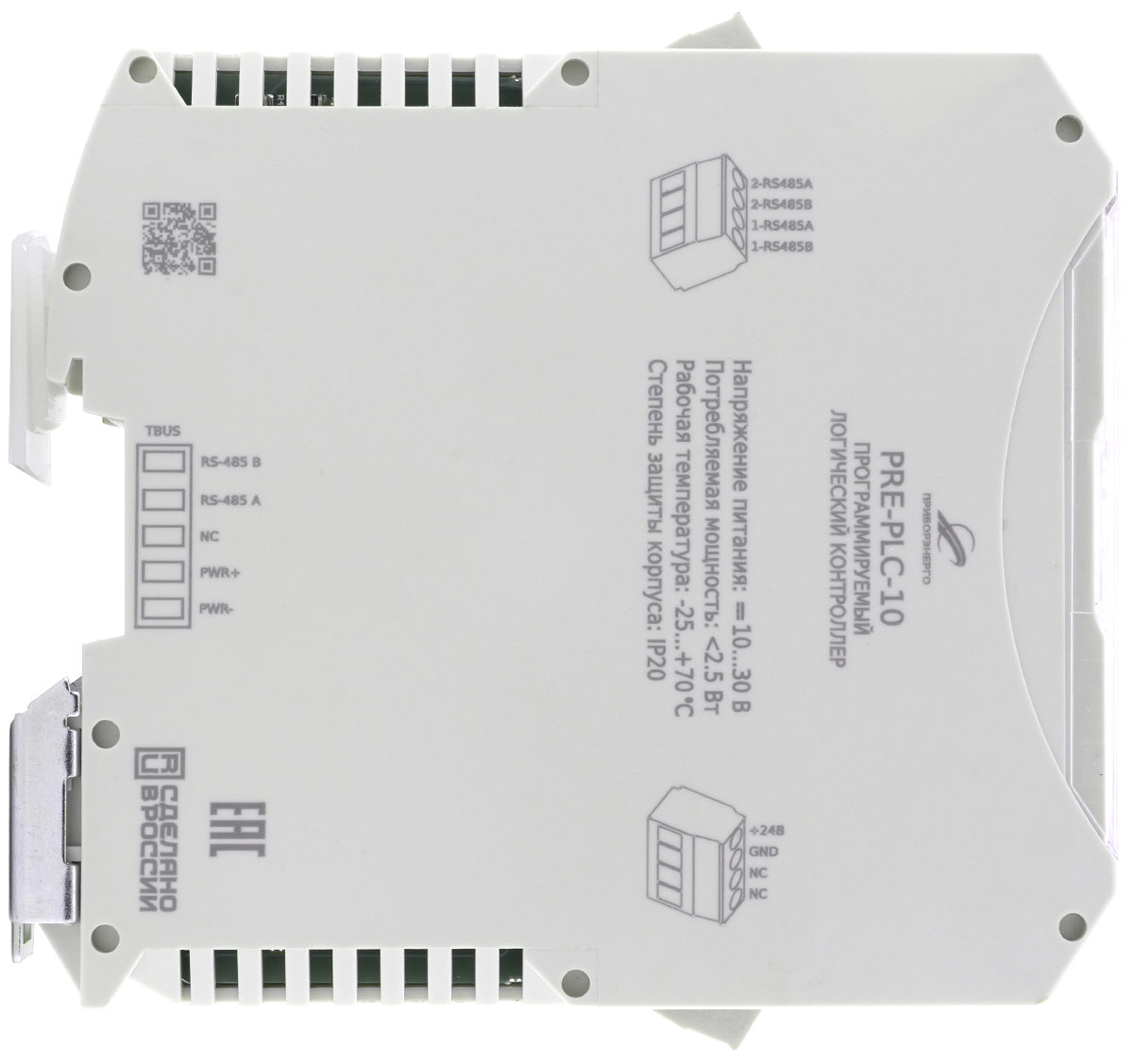

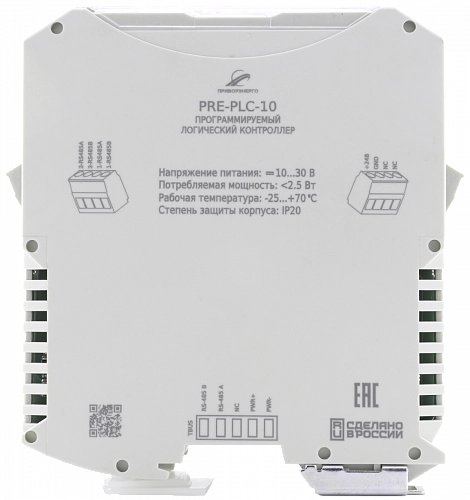

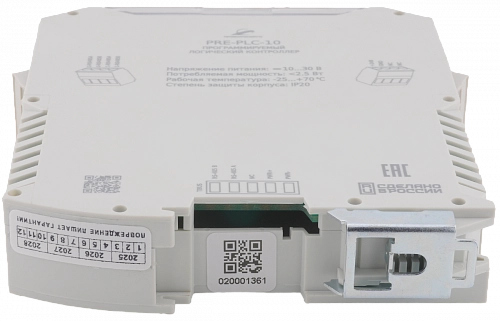

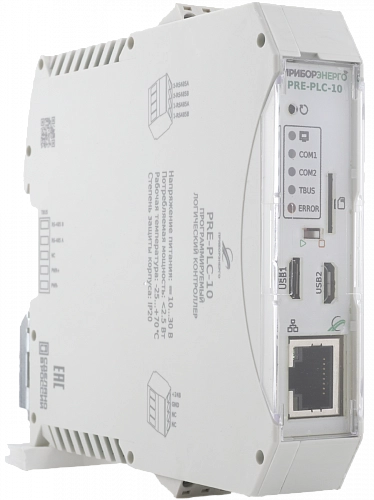

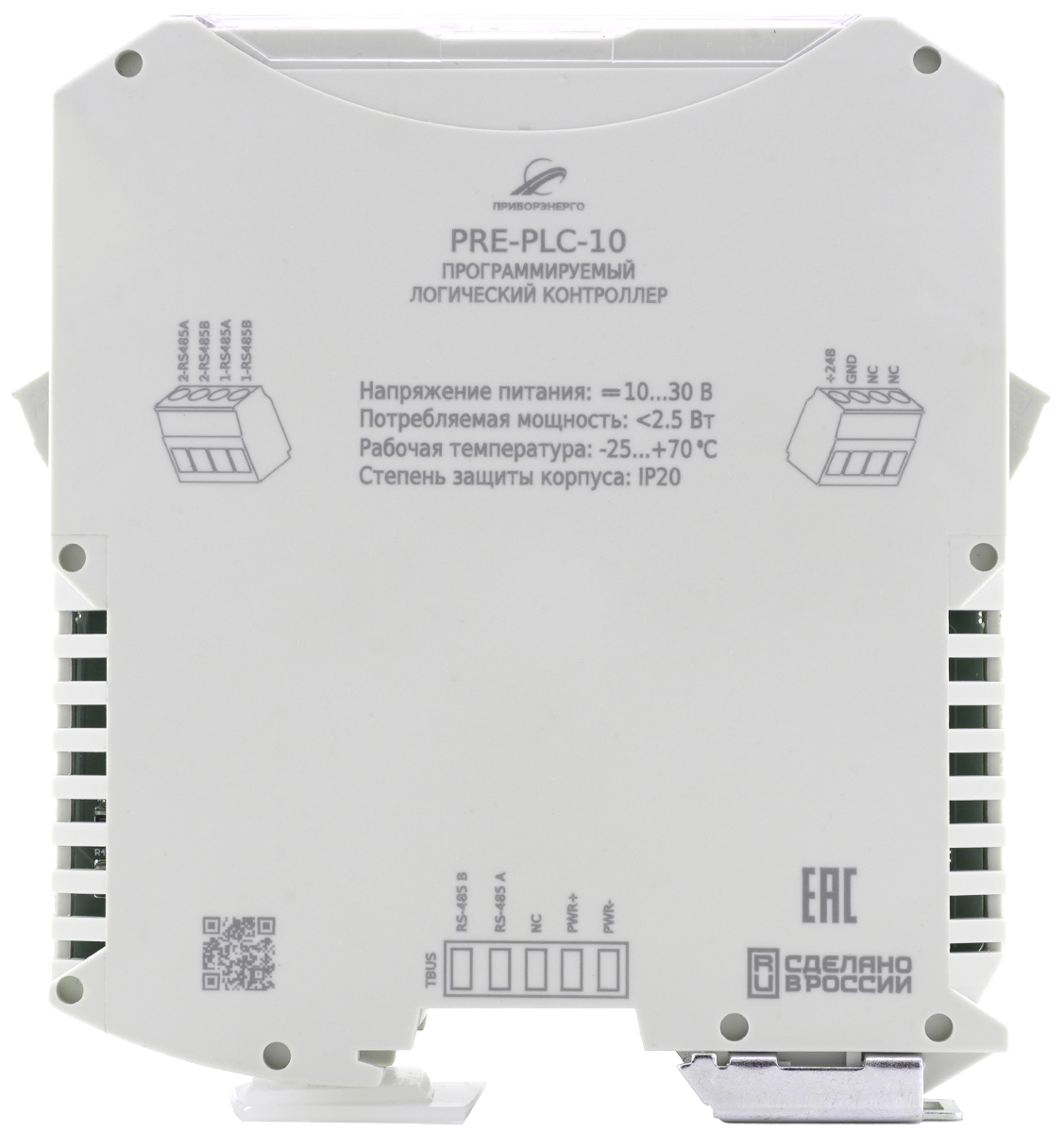

Программируемый логический контроллер (ПЛК) Авангард-10

Назначение
Программируемый логический контроллер (ПЛК) Авангард-10 предназначен для решения широкого спектра задач автоматизации: управления технологическими процессами, удаленного сбора данных, диспетчеризации, а также применения в системах безопасности и автоматизации.

Для взаимодействия с объектами управления ПЛК используется совместно с модулями ввода-вывода аналоговых и дискретных сигналов, которые объединяются в единую сеть через промышленные интерфейсы RS‑485 и Ethernet с поддержкой протоколов Modbus RTU и Modbus TCP. Контроллер совместим со всеми модулями ввода-вывода производства «НТК Приборэнерго», а также с оборудованием сторонних производителей, работающим по указанным интерфейсам.

Интерфейсы ПЛК

• Гальванически развязанный порт RJ45 Ethernet 10/100 Мбит/с.
• Два гальванически развязанных порта RS‑485 (RS485‑1 и RS485‑2).
• Порт USB OTG (режим Device/Host).
• Порт USB Device.
• Слот для карты памяти microSD.
• Шина TBUS.

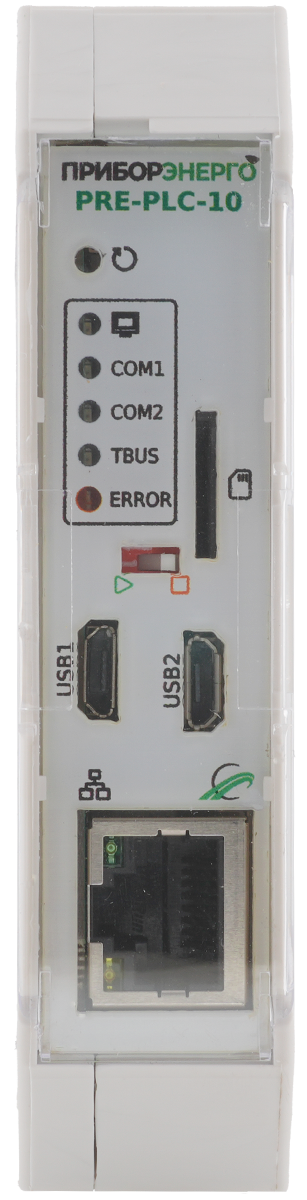

Органы управления

• Переключатель «Старт/Стоп».
• Утопленная кнопка «Сброс».

Светодиодная индикация

• Состояние связи по интерфейсам RS485‑1, RS485‑2 и TBUS.
• Индикатор «Работа» (выполнение программы).
• Индикатор «Ошибка» (сигнализация о сбое системного ПО или оборудования).

Шина TBUS
Шина TBUS обеспечивает обмен данными между ПЛК и модулями ввода-вывода модульного исполнения производства «НТК Приборэнерго» по интерфейсу RS‑485, а также подачу питания 24 В постоянного тока на контроллер и подключенные модули от совместимого источника.

Системное оборудование

• Процессор: четырехъядерный ARM® Cortex‑A7 с тактовой частотой до 1,2 ГГц.
• ОЗУ: 256 или 512 МБ DDR2.
• ПЗУ: 8 ГБ eMMC.

Системное программное обеспечение
ПЛК поставляется с предустановленным дистрибутивом на базе ядра Linux, включающим все необходимые драйверы, конфигурации и файлы для работы. Возможно обновление системного ПО в процессе эксплуатации.

Часы реального времени
Контроллер оснащен энергонезависимыми часами реального времени (RTC) с резервным питанием от элемента CR1220.

Поддерживаемые протоколы обмена

• Modbus RTU — через интерфейс RS‑485.
• Modbus TCP — через интерфейс Ethernet.

Программирование
Программирование и отладка выполняются через интерфейс Ethernet.

Среда разработки
Для разработки приложений используется среда Beremiz, поддерживающая языки программирования стандарта МЭК 61131‑3:

• LD (релейно-контактные схемы)
• FBD (функциональные блок-диаграммы)
• SFC (последовательные функциональные схемы)
• ST (структурированный текст)
• IL (список инструкций)

Дистрибутивы среды разработки доступны для скачивания:

• Дистрибутив среды разработки Beremiz для Windows Скачать
• Дистрибутив среды разработки Beremiz для Linux Скачать
