Мы привыкли к автоматическим выключателям, защищающим от короткого замыкания и перегрузки, и к УЗО, оберегающим от поражения током. Однако существует скрытая и чрезвычайно опасная угроза, против которой эти устройства бессильны — искрение в электропроводке. Для борьбы с этой угрозой было создано специальное устройство — УЗИС (другое название УЗДП).
В этой статье мы подробно разберем, что это такое, как оно работает, какие функции выполняет и как правильно его подключить.
Назначение УЗИС
Устройство защиты от искрения — это электронный аппарат, предназначенный для обнаружения опасного искрения (электрической дуги) в проводке и отключения поврежденной линии до того, как искра вызовет пожар. Устройство относится к категории дополнительной защиты и работает в комплексе с традиционными автоматами и УЗО.
Основное назначение УЗИС — предотвращение пожаров, вызванных неисправностями электропроводки, которые не способны обнаружить обычные средства защиты. По статистике, значительная часть возгораний происходит именно из-за скрытых дефектов проводки, и УЗИС призвано закрыть эту опасную «слепую зону».
В международной практике такие устройства известны как AFDD (Arc Fault Detection Device) или AFCI (Arc Fault Circuit Interrupter). В России применяется несколько вариантов названия: помимо УЗИС, используется термин УЗДП (Устройство Защиты от Дутового Пробоя). По сути, это одно и то же устройство с одинаковыми функциями и принципом работы.
Что такое искрение и дуговой пробой?
Чтобы понять необходимость УЗИС, нужно разобраться в природе угрозы, от которой оно защищает.
Природа электрической дуги
Электрическая дуга — это устойчивый электрический разряд в газовой среде, возникающий между двумя проводниками при определенных условиях. В бытовых сетях 220В/50Гц дуга может возникнуть при нарушении изоляции, ослаблении контактов или механическом повреждении проводов.
Температура электрической дуги достигает тысячи градусов. Этой температуры более чем достаточно для воспламенения изоляции проводов, деревянных конструкций, пластиковых деталей розеток и других горючих материалов.
Виды дуговых пробоев
Различают два основных типа дугового пробоя, которые важно понимать для правильной оценки ситуации:
Параллельный дуговой пробой — возникает между фазным и нулевым проводником или между фазой и землей. Этот тип дуги характеризуется резким скачком тока и относительно хорошо обнаруживается обычными автоматическими выключателями. Однако если ток недостаточен для мгновенного срабатывания электромагнитного расцепителя, дуга может существовать достаточно долго, чтобы вызвать возгорание.
Последовательный дуговой пробой (серийная дуга) — возникает в разрыве одного проводника, например, при надломе жилы внутри изоляции, ослаблении контакта в клемме или плохой скрутке. Ток при таком пробое остается в пределах нормы (даже меньше номинала автомата), поэтому тепловой расцепитель не нагревается до срабатывания. Утечки на землю нет, поэтому УЗО также молчит. При этом искра с температурой в тысячи градусов уже плавит изоляцию и может вызвать пожар.
Именно последовательный дуговой пробой является самым коварным и опасным, и именно для его обнаружения предназначен УЗИС.
Основные причины возникновения искрения
-
Механические повреждения проводки — защемление кабеля при монтаже, повреждение изоляции грызунами, перегибы, естественный износ;
-
Ненадежные контактные соединения — ослабление винтовых зажимов в розетках и выключателях, окисление контактов, некачественные скрутки;
-
Дефекты изоляции — старая проводка с высохшей и потрескавшейся изоляцией (особенно в домах старой постройки);
-
Внешние воздействия — попадание влаги в соединения, вибрация, приводящая к перетиранию проводов;
-
Некачественные удлинители и переходники — частые перегибы проводов в местах соединений.
Что такое устройство защиты от дугового пробоя (УЗДП)
Узнайте большеПринцип работы УЗИС
УЗИС — это сложное электронное устройство с микропроцессором, которое постоянно анализирует параметры электрической сети в защищаемой цепи.
Анализ формы сигнала
В нормальном режиме ток в сети имеет форму гладкой синусоиды с частотой 50 Гц. При возникновении дугового разряда форма сигнала искажается — появляются характерные высокочастотные составляющие, импульсные выбросы, нестабильность амплитуды и резкие фронты.
Микроконтроллер непрерывно отслеживает эти параметры, сравнивая текущую форму сигнала с эталонными образцами, заложенными в память устройства.
Детектирование характерных признаков дуги
Устройство анализирует совокупность признаков, характерных для дугового пробоя:
-
Высокочастотные составляющие — дуга генерирует широкий спектр частот, включая высокочастотные компоненты, которых нет в нормальной синусоиде;
-
Амплитудная модуляция — характерная особенность дуги — модуляция с удвоенной сетевой частотой (100 Гц);
-
Форма импульсов — анализируется длительность, крутизна фронтов и повторяемость импульсов;
-
Уровень тока — хотя при последовательной дуге ток остается в пределах нормы, его мгновенные значения могут иметь характерные выбросы.
Отличие от помех
Одна из важнейших задач УЗИС — отличать опасную дугу от нормальных рабочих помех, которые создают многие бытовые приборы:
-
коллекторные двигатели (пылесосы, дрели, болгарки);
-
тиристорные регуляторы (диммеры);
-
импульсные блоки питания;
-
переключение реле и контакторов.
Современные приборы защиты применяют многоуровневую фильтрацию и сложные алгоритмы, позволяющие надежно идентифицировать опасную дугу и игнорировать помехи. Как правило, единичный импульс игнорируется, а отключение происходит только при обнаружении устойчивой серии импульсов с характерными признаками.
Команда на отключение
Когда алгоритм распознает устойчивую дугу (по совокупности параметров), устройство подает команду на отключающий механизм. Время реакции составляет от 0,03 до 1-2 секунд в зависимости от характеристик дуги и настроек устройства. Этого достаточно, чтобы прервать процесс нагрева до возникновения устойчивого горения.
После срабатывания УЗИС сигнализирует о причине отключения (обычно светодиодной индикацией), что значительно упрощает диагностику и поиск неисправности.
Функции УЗИС
Устройство защиты от искрения выполняет следующие основные функции:
1. Обнаружение дуговых пробоев
Главная функция — выявление как параллельных, так и последовательных дуговых пробоев в защищаемой цепи. Устройство способно обнаружить искрение даже при очень малых токах (менее 1 А), что недоступно для обычных автоматических выключателей.
2. Автоматическое отключение цепи
При подтверждении наличия опасной дуги устройство мгновенно разрывает электрическую цепь, предотвращая дальнейшее развитие аварийной ситуации и возможное возгорание.
3. Фильтрация ложных срабатываний
Современные УЗИС оснащены сложными алгоритмами цифровой обработки сигналов, которые позволяют отличать опасную дугу от помех, создаваемых работающими электроприборами. Это исключает ложные отключения при нормальной эксплуатации оборудования.
4. Индикация причины срабатывания
Большинство моделей имеют световую индикацию, указывающую на то, что отключение произошло именно по причине дугового пробоя. Это существенно облегчает поиск неисправности и позволяет быстро определить, требуется ли вызов электрика для диагностики проводки.
5. Самодиагностика и тестирование
УЗИС оснащено кнопкой «ТЕСТ», позволяющей проверить работоспособность электронной схемы обнаружения дуги. Рекомендуется проводить тестирование ежемесячно для подтверждения исправности устройства.
Конструктивные особенности и исполнение
Модульная конструкция
УЗИС имеет стандартную модульную конструкцию и предназначено для установки в распределительном щите на DIN-рейку шириной 35 мм. Ширина корпуса обычно составляет 2 модуля (около 35 мм).
Номинальные токи
Устройства выпускаются на различные номинальные токи: 16А, 25А, 32А, 40А, 50А, 63А. Выбор конкретного номинала зависит от параметров защищаемой линии и автоматического выключателя, установленного перед УЗИС.
Исполнение
Существует два основных типа исполнения:
Автономные — выполняют только функцию обнаружения дуги и требуют последовательной установки с автоматическим выключателем для защиты от КЗ и перегрузки.
Комбинированные — совмещают в одном корпусе функции обнаружения дуги и автоматического выключателя. Такие устройства более компактны и удобны при ограниченном пространстве в щите.
Схема подключения УЗИС
Правильное подключение прибора критически важно для его корректной работы и безопасности всей системы.
Согласно нормативным требованиям (СП 256.1325800.2016), при подключении необходимо соблюдать следующие правила:
-
Устройство должно быть защищено от короткого замыкания автоматическим выключателем или предохранителем;
-
Номинальный ток должен быть не меньше номинального тока автоматического выключателя перед ним;
-
Установка производится в распределительном щите на DIN-рейку.
Типовые схемы подключения
Схема с отдельным УЗИС (некомбинированным):
Вводной автомат → Счетчик → УЗО (при необходимости) → Автоматический выключатель → УЗИС → Нагрузка
В этой схеме автоматический выключатель защищает линию от КЗ и перегрузки, а УЗИС обнаруживает дуговые пробои. УЗО может быть установлено до или после УЗИС, так как их последовательность не влияет на функциональность.
Схема с комбинированным УЗИС (УЗИС + автомат):
Вводной автомат → Счетчик → УЗО → Комбинированное УЗИС → Нагрузка
Комбинированное устройство объединяет функции обнаружения дуги и защиты от КЗ/перегрузки, что упрощает схему и экономит место в щитке.
Порядок подключения проводов
-
Отключите напряжение в щитке и убедитесь в его отсутствии;
-
Установите прибор на DIN-рейку до характерного щелчка;
-
Подключите фазный провод (L) к входной клемме, обозначенной соответствующей маркировкой (обычно стрелка «вход»);
-
Подключите нулевой провод (N) к входной клемме нуля;
-
С выходных клемм УЗИС подключите фазу и ноль к нагрузке (розеткам, освещению);
-
Убедитесь в надежности затяжки всех винтовых соединений;
-
Включите питание и нажмите кнопку «ТЕСТ» для проверки работоспособности.
Важные нюансы
-
При использовании нескольких УЗИС их нулевые проводники не должны смешиваться — каждый прибор должен иметь свою отдельную нулевую шину;
-
Сечение подключаемых проводов должно соответствовать номинальному току устройства;
-
Рекомендуется использовать обжимные наконечники НШВИ для многожильных проводов.
Характеристики УЗИС
При выборе устройства необходимо обращать внимание на следующие технические характеристики:
1. Электрические параметры
-
Номинальное напряжение — обычно 230 В для однофазных сетей;
-
Номинальный ток — 16А, 25А, 32А, 40А, 63А;
-
Номинальная частота — 50 Гц;
-
Отключающая способность — способность выдержать ток КЗ (обычно 4,5 или 6 кА);
-
Собственное потребление — обычно незначительное (доли ватта).
2. Временные характеристики
-
Время отключения при дуговом пробое — от 0,03 до 1-2 секунд в зависимости от типа дуги и настроек;
-
Время срабатывания при нажатии кнопки «ТЕСТ» — мгновенное.
3. Условия эксплуатации
-
Диапазон рабочих температур — обычно от -5°C до +40°C;
-
Степень защиты — IP20 (для установки в щитах);
-
Механическая износостойкость — количество циклов включения-отключения.
4. Соответствие стандартам
Прибор должно соответствовать ГОСТ IEC 62606 «Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования». Наличие сертификата соответствия — обязательное условие для легального применения.
Где устанавливается УЗИС
УЗИС рекомендуется устанавливать на наиболее пожароопасные линии:
-
Спальни и детские комнаты — пожар ночью наиболее опасен, когда люди спят;
-
Розеточные группы в жилых комнатах — большое количество подключаемых приборов;
-
Кухня и столовая — обилие техники, высокая нагрузка, повышенная влажность;
-
Ванные комнаты — повышенная влажность создает дополнительные риски;
-
Дома со старой проводкой — где риск искрения особенно высок;
-
Деревянные дома и строения — горючие материалы требуют максимальной защиты;
-
Цепи питания мощных потребителей (бойлеры, стиральные машины, кондиционеры).
С 2024 года применение устройства стало обязательным для многих типов объектов в России, включая детские учреждения, гостиницы, общежития и многоквартирные дома.
УЗДП и УЗО: в чем разница и что выбрать для полной защиты?
Узнайте большеЧто делать, если УЗИС сработал
Если устройство отключило линию и на его индикаторе загорелся сигнал «искрение» или «Arc», это означает, что обнаружено опасное искрение. Алгоритм действий:
-
Не пытайтесь сразу включить обратно — сначала нужно выяснить причину;
-
Отключите все приборы из розеток на этой линии;
-
Попробуйте включить прибор — если оно включилось и не отключается, проблема, скорее всего, в одном из бытовых приборов. Поочередно подключайте приборы, пока устройство не сработает снова;
-
Если прибор срабатывает даже без нагрузки — проблема в проводке или розетках. Внимательно осмотрите все розетки: нет ли потемневших контактов, запаха гари, потрескивания. Проверьте соединения в распределительных коробках;
-
Для диагностики можно использовать специальный тестер — имитатор искрения, который включается в розетку и позволяет проверить реакцию.
Вывод
УЗИС (Устройство защиты от искрения) — это важнейший элемент современной системы электробезопасности, закрывающий опасную «слепую зону», которую не видят ни автоматы, ни УЗО. Оно способно обнаружить искрение в скрытых дефектах проводки, плохих контактах, поврежденных удлинителях и предотвратить пожар на ранней стадии.
Понимание принципов работы, правильный выбор и грамотное подключение устройства позволяют существенно повысить уровень защиты жилья и имущества от пожаров, вызванных неисправностями электропроводки. С 2024 года применение этих устройств в России стало обязательным во многих случаях, что подтверждает их важность для безопасности жизни и имущества.
Часто задаваемые вопросы (FAQ)
1. Чем отличается УЗИС от УЗДП?
УЗИС и УЗДП — это одно и то же устройство с разными названиями. УЗИС расшифровывается как «устройство защиты от искрения», а УЗДП — «устройство защиты от дугового пробоя». Оба термина обозначают прибор, предназначенный для обнаружения и отключения опасной электрической дуги.
2. Можно ли подключить УЗИС без автомата?
Если УЗИС некомбинированное (не имеет встроенного автоматического выключателя), то подключать его без автомата нельзя. Устройство должно быть защищено от короткого замыкания автоматическим выключателем или предохранителем. В противном случае при КЗ устройство может выйти из строя.
3. Где купить УЗДП и как выбрать?
Можно приобрести в специализированных магазинах электротоваров или у официальных дистрибьюторов. При выборе обращайте внимание на номинальный ток (он должен соответствовать автомату на линии), наличие сертификата ГОСТ IEC 62606 и репутацию производителя.
4. Защищает ли от поражения током?
Нет, не защищает от поражения током. Для этой цели предназначено УЗО (устройство защитного отключения). УЗИС защищает от пожара, вызванного искрением, а УЗО — от утечек тока на землю. Для полноценной защиты необходимы оба устройства.
5. Может ли УЗИС срабатывать от сварочного аппарата?
Да, некоторые типы сварочных аппаратов создают сильные помехи, которые могут быть восприняты как опасная дуга. Если вы планируете использовать сварочное оборудование, рекомендуется проконсультироваться со специалистом о совместимости конкретных моделей.
6. Как часто нужно проверять УЗИС кнопкой «ТЕСТ»?
Рекомендуется проводить тестирование ежемесячно. При нажатии кнопки «ТЕСТ» устройство должно мгновенно отключаться, подтверждая работоспособность электронной схемы обнаружения дуги.

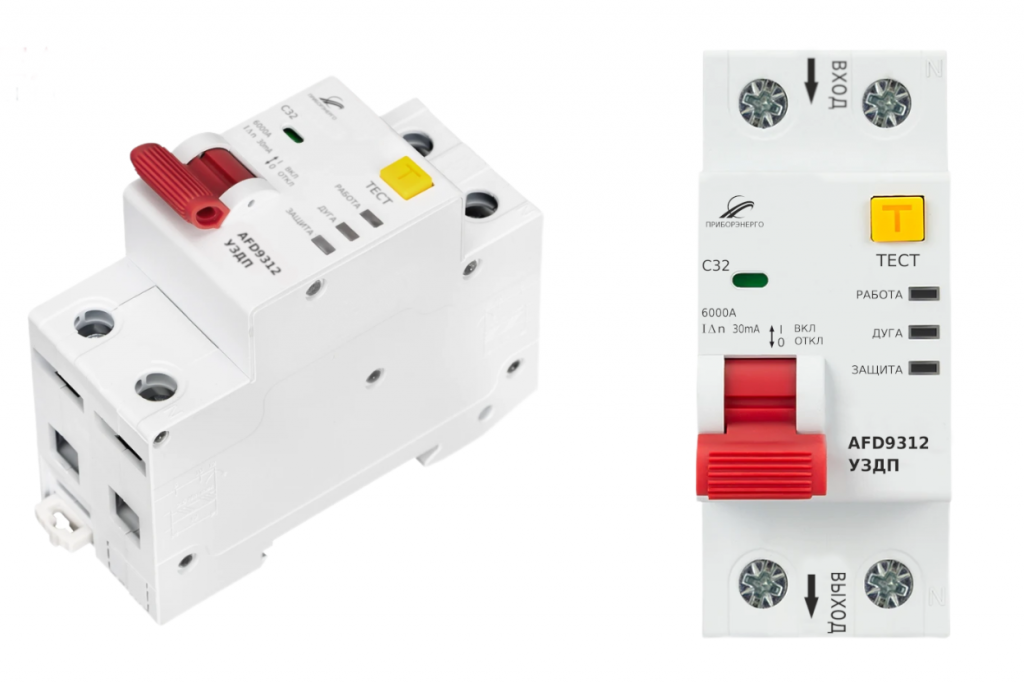

Пример УЗДП производства «НТК Приборэнерго»
