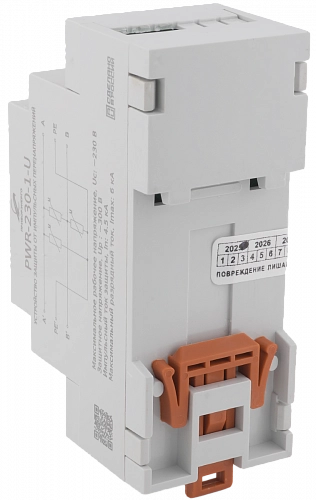

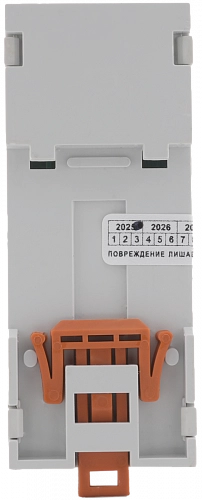

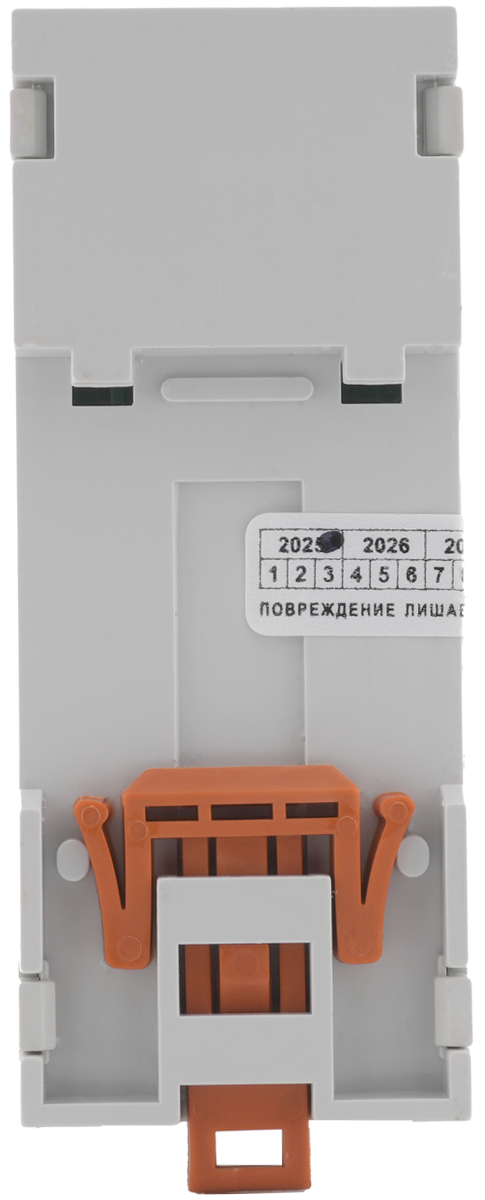

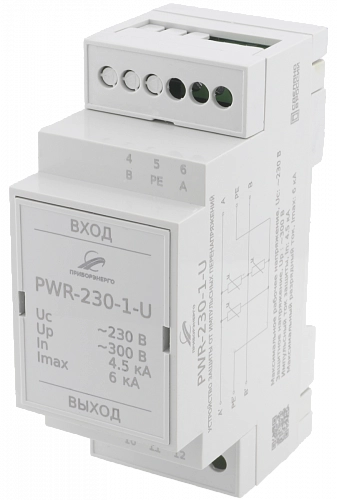

УЗИП серии PWR (исполнение 1)

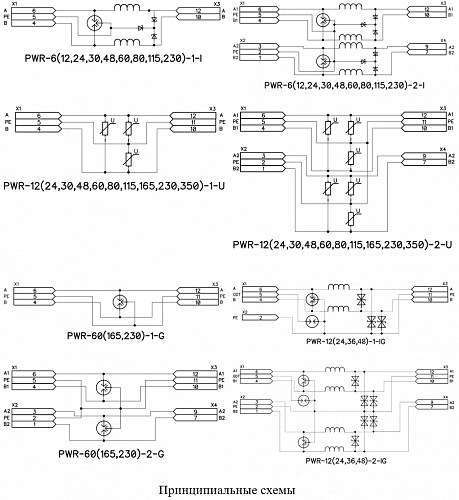

Устройство защиты от импульсных перенапряжений (УЗИП) серии PWR (исполнение 1) предназначено для защиты цепей вторичного питания. В основе устройства — многокаскадная схема, включающая газонаполненный разрядник для грубой защиты и TVS-диоды (супрессоры) или варисторы для тонкой защиты.
Такое решение обеспечивает высокую отводящую способность, низкий порог и высокую скорость срабатывания. Благодаря умеренным токам в цепях вторичного питания все защитные компоненты и цепи развязки интегрированы в компактный корпус для монтажа на DIN-рейку шириной 18 или 36 мм.
Устройство подключается последовательно в цепь питания. Его параметры учитывают как стойкость оборудования к импульсным помехам, так и характеристики защищаемых цепей:
- Номинальный ток: 1, 1.5, 3, 5 А
- Номинальное напряжение: 6, 12, 24, 30, 48, 60, 80, 110, 170, 220, 350 В
TVS-диоды рассеивают импульсную мощность до 1500 Вт или 3000 Вт (в зависимости от модификации). Устройство выпускается в версиях для защиты одной или двух парных линий питания.
| Обозначение | Количество защищаемых пар проводников | Номинальное постоянное напряжение, В DC | Номинальное переменное напряжение, В AC | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимая в линию индуктивность, мкГн | Одноступенчатая защита на газоразрядниках (G) или варисторах (U) | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|---|
| PWR-6-1-I | 1 | 6 | 4 | 7 | 10 | 4,7 | - | 3000 |
| PWR-6-2-I | 2 | 6 | 4 | 7 | 10 | 4,7 | - | 3000 |
| PWR-12-1-I | 1 | 12 | 7 | 7 | 10 | 4,7 | - | 3000 |
| PWR-12-2-I | 2 | 12 | 7 | 7 | 10 | 4,7 | - | 3000 |
| PWR-12-1-U | 1 | 12 | 7 | 8 | 1 | - | U | - |
| PWR-12-2-U | 2 | 12 | 7 | 8 | 1 | - | U | - |
| PWR-12-1-IG | 1 | 12 | 7 | 7 | 10 | 4,7 | G | 3000 |
| PWR-12-2-IG | 2 | 12 | 7 | 7 | 10 | 4,7 | G | 3000 |
| PWR-24-1-I | 1 | 24 | 14 | 7 | 10 | 4,7 | - | 3000 |
| PWR-24-2-I | 2 | 24 | 14 | 7 | 10 | 4,7 | - | 3000 |
| PWR-24-1-U | 1 | 24 | 14 | 8 | 1 | - | U | - |
| PWR-24-2-U | 2 | 24 | 14 | 8 | 1 | - | U | - |
| PWR-24-1-IG | 1 | 24 | 14 | 7 | 10 | 4,7 | G | 3000 |
| PWR-24-2-IG | 2 | 24 | 14 | 7 | 10 | 4,7 | G | 3000 |
| PWR-30-1-I | 1 | 30 | 17 | 7 | 10 | 4,7 | - | 3000 |
| PWR-30-2-I | 2 | 30 | 17 | 7 | 10 | 4,7 | - | 3000 |
| PWR-30-1-U | 1 | 30 | 17 | 8 | 4,5 | - | U | - |
| PWR-30-2-U | 2 | 30 | 17 | 8 | 4,5 | - | U | - |
| PWR-36-1-IG | 1 | 36 | 21 | 7 | 10 | 4,7 | G | 3000 |
| PWR-36-2-IG | 2 | 36 | 21 | 7 | 10 | 4,7 | G | 3000 |
| PWR-48-1-I | 1 | 48 | 28 | 7 | 10 | 4,7 | - | 3000 |
| PWR-48-2-I | 2 | 48 | 28 | 7 | 10 | 4,7 | - | 3000 |
| PWR-48-1-U | 1 | 48 | 28 | 8 | 4,5 | - | U | - |
| PWR-48-2-U | 2 | 48 | 28 | 8 | 4,5 | - | U | - |
| PWR-48-1-IG | 1 | 48 | 28 | 7 | 10 | 4,7 | G | 3000 |
| PWR-48-2-IG | 2 | 48 | 28 | 7 | 10 | 4,7 | G | 3000 |
| PWR-60-1-I | 1 | 84 | 60 | 7 | 10 | 4,7 | - | 3000 |
| PWR-60-2-I | 2 | 84 | 60 | 7 | 10 | 4,7 | - | 3000 |
| PWR-60-1-G | 1 | 84 | 60 | 8 | 10 | - | G | 3000 |
| PWR-60-2-G | 2 | 84 | 60 | 8 | 10 | - | G | 3000 |
| PWR-60-1-U | 1 | 84 | 60 | 8 | 4,5 | - | U | - |
| PWR-60-2-U | 2 | 84 | 60 | 8 | 4,5 | - | U | - |
| PWR-80-1-I | 1 | 112 | 80 | 7 | 10 | 4,7 | - | 3000 |
| PWR-80-2-I | 2 | 112 | 80 | 7 | 10 | 4,7 | - | 3000 |
| PWR-80-1-U | 1 | 112 | 80 | 8 | 4,5 | - | U | - |
| PWR-80-2-U | 2 | 112 | 80 | 8 | 4,5 | - | U | - |
| PWR-115-1-I | 1 | 162 | 115 | 7 | 10 | 4,7 | - | 3000 |
| PWR-115-2-I | 2 | 162 | 115 | 7 | 10 | 4,7 | - | 3000 |
| PWR-115-1-U | 1 | 162 | 115 | 8 | 10 | - | U | - |
| PWR-115-2-U | 2 | 162 | 115 | 8 | 10 | - | U | - |
| PWR-165-1-G | 1 | 232 | 165 | 8 | 10 | - | G | 3000 |
| PWR-165-2-G | 2 | 232 | 165 | 8 | 10 | - | G | 3000 |
| PWR-230-1-I | 1 | 324 | 230 | 7 | 10 | 4,7 | - | 3000 |
| PWR-230-2-I | 2 | 324 | 230 | 7 | 10 | 4,7 | - | 3000 |
| PWR-230-1-G | 1 | 324 | 230 | 8 | 10 | - | G | 3000 |
| PWR-230-2-G | 2 | 324 | 230 | 8 | 10 | - | G | 3000 |

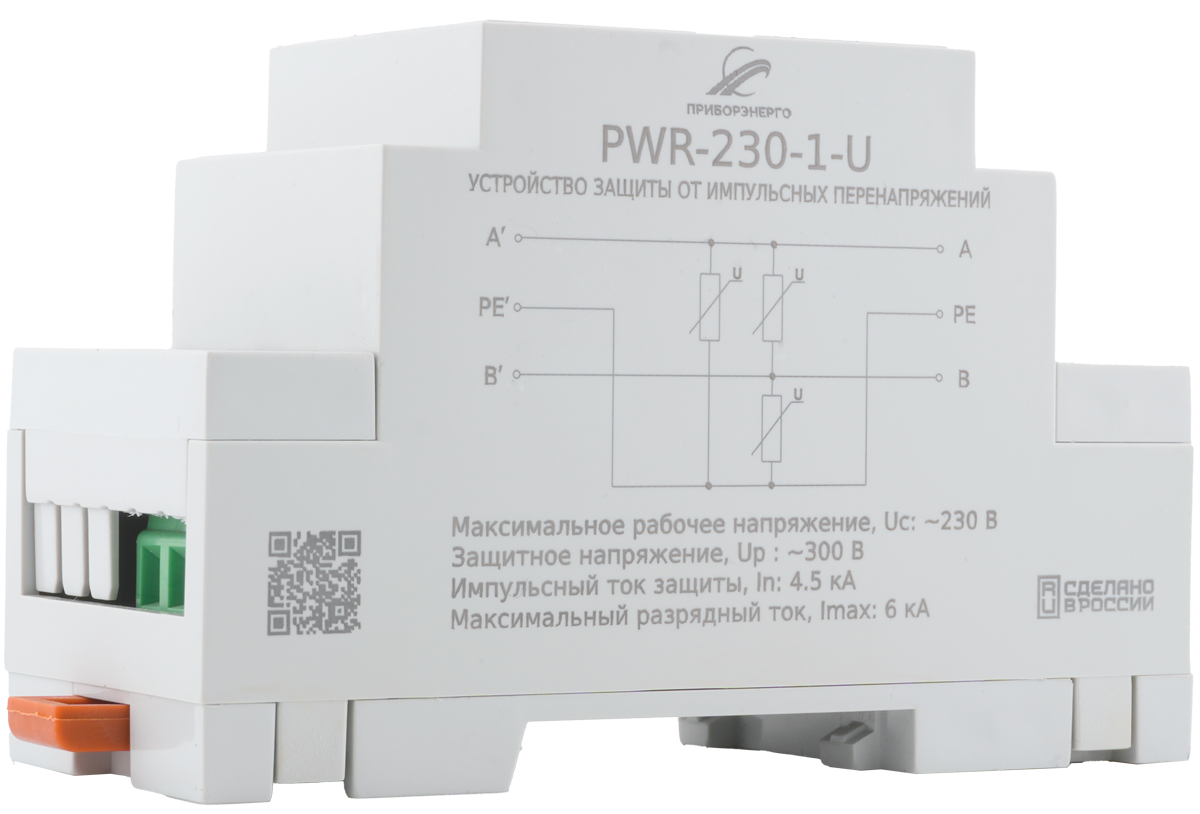

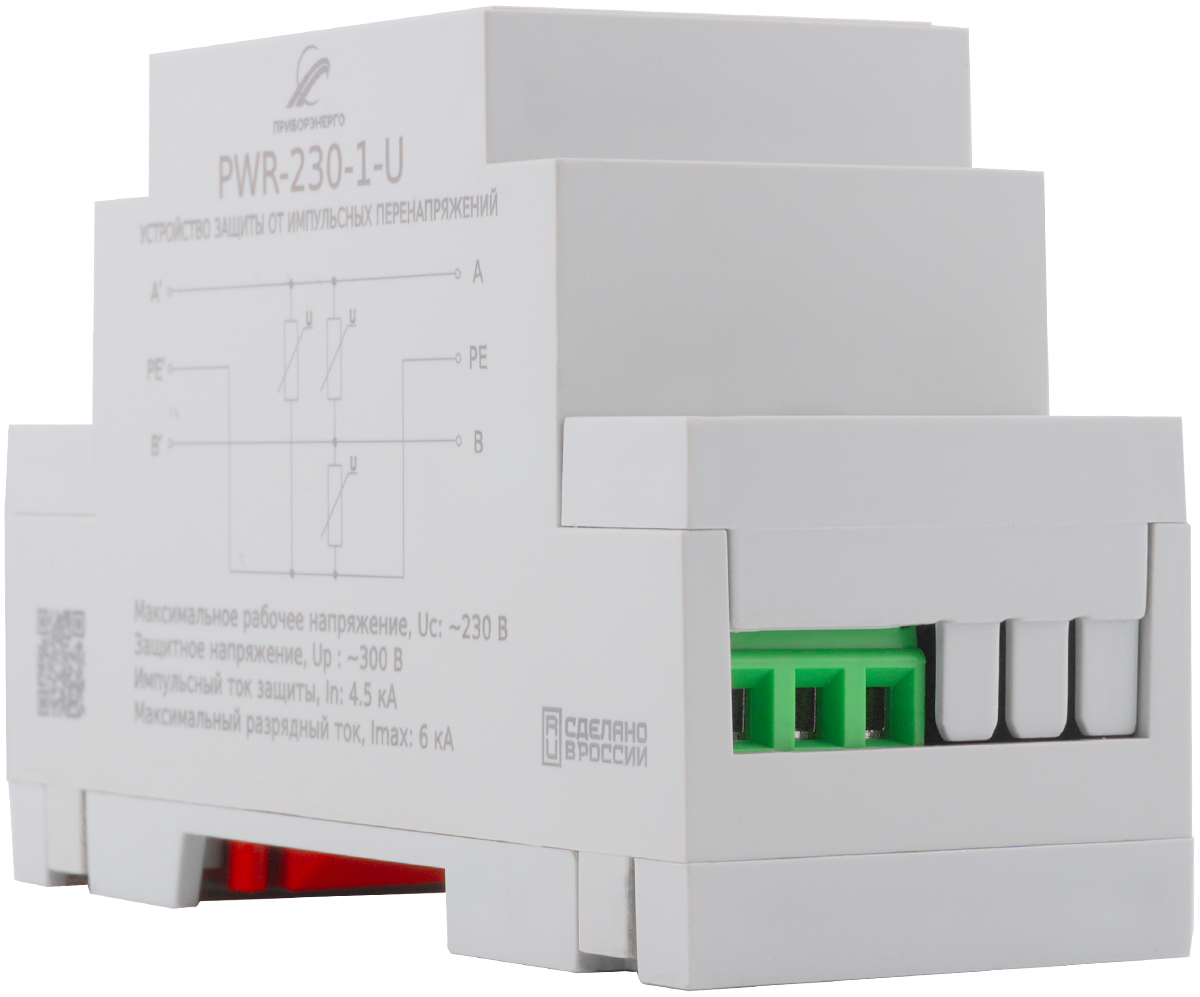

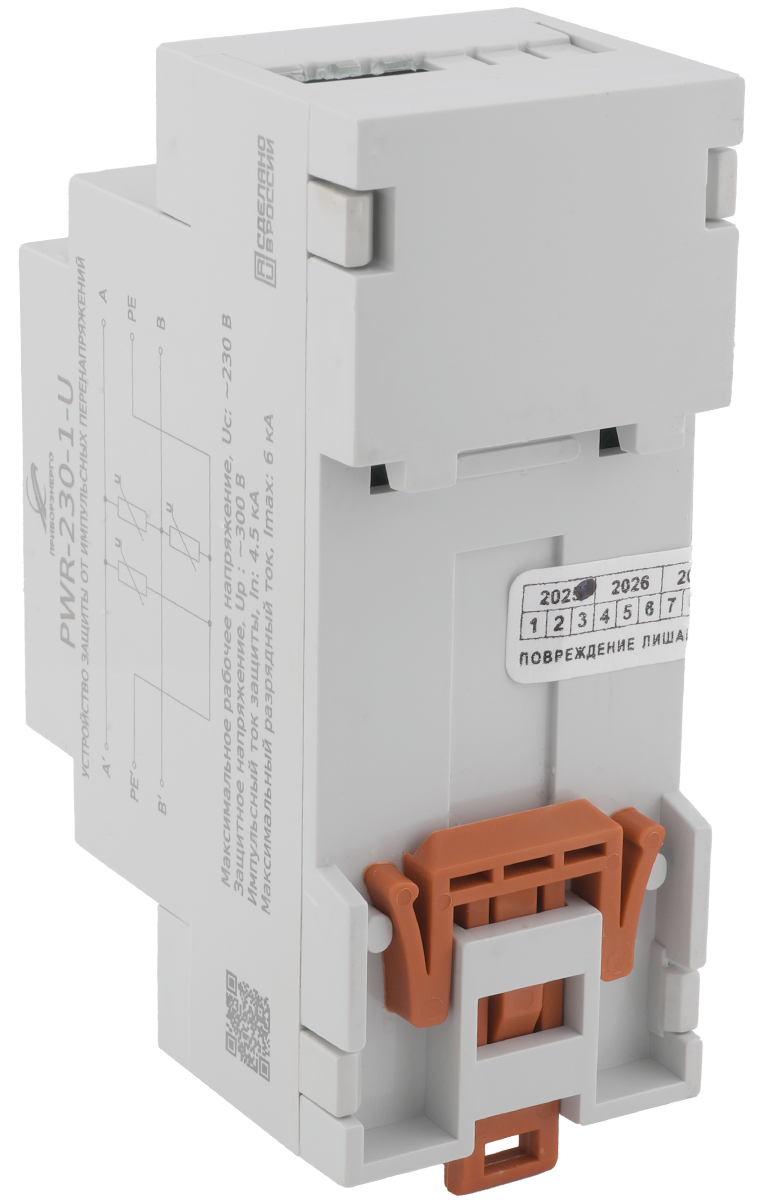

| PWR-230-1-U | 1 | 324 | 230 | 8 | 4,5 | - | U | - |
| PWR-230-2-U | 2 | 324 | 230 | 8 | 4,5 | - | U | - |
| PWR-350-1-U | 1 | 493 | 350 | 8 | 4,5 | - | U | - |
| PWR-350-2-U | 2 | 493 | 350 | 8 | 4,5 | - | U | - |
