В мире электротехники существует множество аббревиатур, которые могут запутать даже опытного специалиста. Особенно много вопросов возникает, когда разные производители используют разные названия для одного и того же устройства. Именно так обстоит дело с терминами УЗДП и УЗИС. Многие ошибочно полагают, что это разные приборы с различными функциями, хотя на самом деле они обозначают одно и то же устройство.
В этой статье мы подробно разберем, что скрывается за этими аббревиатурами, и почему путаница недопустима при проектировании современных систем электробезопасности.
Что такое УЗДП и УЗИС: разбираемся в терминологии
УЗДП — устройство защиты от дугового пробоя
УЗДП (Устройство защиты от дугового пробоя) — это электронный прибор, предназначенный для обнаружения и отключения электрической дуги (искрения) в проводке. Его главная задача — предотвращение пожаров, вызванных неисправностями электропроводки, которые не способны обнаружить традиционные автоматы и УЗО.
Международное название этого устройства — AFDD (Arc Fault Detection Device) или AFCI (Arc Fault Circuit Interrupter). В России устройство появилось относительно недавно, а с 2024 года его применение стало обязательным во многих случаях согласно нормативным требованиям.

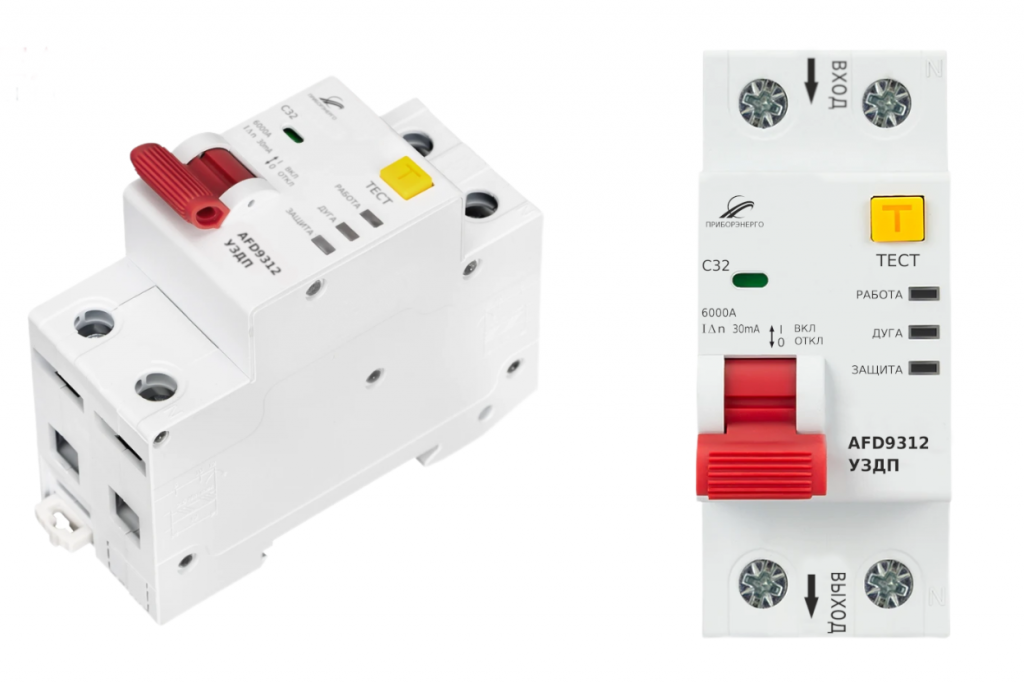

УЗДП производства «НТК Приборэнерго»
УЗИС — устройство защиты от искрения
УЗИС (Устройство защиты от искрения) — это то же самое устройство, но с другим названием. Согласно Википедии, УЗИС является альтернативным обозначением, используемым некоторыми производителями в документации. Буква «И» в аббревиатуре означает «искрение», что по сути отражает то же явление — дуговой пробой, сопровождающийся искрением.
Почему возникла путаница
Путаница возникла из-за того, что разные производители использовали различные варианты перевода английского термина. Одни переводили ак «дуговой пробой», другие — как «искрение». В результате на рынке появились два названия для одного и того же устройства.
Важно понимать: УЗДП и УЗИС — это не разные устройства, а синонимы. Они имеют одинаковое назначение, принцип работы и функции. Разница лишь в том, какое название предпочел производитель.
Назначение УЗДП (УЗИС)
Основное назначение устройства защиты от дугового пробоя — защищает от пожаров, вызванных искрением в электропроводке. Это третья, финальная ступень защиты после автоматического выключателя (защита от КЗ и перегрузки) и УЗО (защита от утечек тока).
По данным МЧС, число возгораний, связанных с нарушениями эксплуатации электрооборудования, ежегодно растет. В 2024 году этот показатель увеличился на 6,4% по сравнению с предыдущим годом, а число погибших в таких пожарах выросло на 2,1%. Статистика подтверждает: классические средства защиты не справляются с этим типом угрозы, и необходима дополнительная защита.
УЗДП и УЗО: в чем разница и что выбрать для полной защиты?
Узнайте большеПринцип работы устройства
УЗДП — это сложный электронный прибор на базе микроконтроллера, реализующего алгоритмы цифровой селекции и обработки сигналов.
Как устройство «видит» дугу
При нормальной работе ток в сети имеет форму гладкой синусоиды. При возникновении дугового разряда форма сигнала искажается:
-
появляются высокочастотные компоненты;
-
формируются характерные импульсные выбросы;
-
наблюдаются нестабильность амплитуды и резкие фронты.
Устройство постоянно анализирует параметры сети — силу тока, напряжение и форму сигнала. Характерная особенность тока дугового пробоя — широкий спектр, близкий к розовому шуму, и модуляция удвоенной сетевой частотой (100 Гц).
Детектирование двух типов дуги
Различают два ключевых режима дугового пробоя:
Параллельная дуга — возникает между фазным и нулевым (или заземляющим) проводником. Характеризуется резким скачком тока, хорошо улавливается как УЗДП, так и обычными автоматами.
Последовательная дуга (серийная) — возникает в последовательной цепи, например, в месте плохого контакта. Средний ток может оставаться в пределах нормы, но форма сигнала содержит характерные ВЧ-импульсы. Именно этот тип дуги наиболее коварен и трудноуловим, но современные приборы защиты способны его детектировать.
Реакция устройства
Как только алгоритм распознает устойчивую дугу (по совокупности параметров: частота импульсов, их форма, длительность и повторяемость), устройство отдает команду на отключение. Время реакции — от 0,03 до 1-2 секунд, в зависимости от характеристик дуги. Этого достаточно, чтобы прервать процесс нагрева до возникновения устойчивого горения.
Функции
Устройство защиты от дугового пробоя выполняет следующие функции:
-
Обнаружение опасной дуги — выявление как параллельных, так и последовательных дуговых пробоев;
-
Автоматическое отключение — размыкание цепи при подтверждении опасности;
-
Фильтрация ложных срабатываний — отличие опасной дуги от помех, создаваемых работающими электроприборами (пылесосы, дрели, стиральные машины);
-
Индикация причины срабатывания — оповещение о том, что отключение произошло именно по причине дугового пробоя;
-
Самодиагностика — проверка собственной работоспособности.
Особенности УЗДП (УЗИС)
Конструктивные особенности
УЗДП имеет модульную конструкцию и устанавливается в электрощит на DIN-рейку. Выпускаются модели на номинальный ток от 16 до 63 А. Существуют как автономные УЗДП (требуют последовательной установки с автоматом), так и комбинированные устройства, совмещающие функции УЗДП и автоматического выключателя.
Помехозащищенность
Критически важный аспект — устойчивость к ложным срабатываниям. Помехи могут создавать щеточные двигатели (дрели, пылесосы), переключение реле, импульсные блоки питания. Современные УЗДП применяют многоуровневую фильтрацию:
-
временные окна анализа (одиночный импульс игнорируется);
-
комплексные пороги (отключение только при одновременном выполнении нескольких условий);
-
адаптивные алгоритмы (в более продвинутых моделях).
Соответствие стандартам
Устройства должны соответствовать ГОСТ IEC 62606 «Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования». В России также действует ГОСТ Р 58842-2020, регламентирующий требования к УЗДП.
Сравнение УЗДП (УЗИС) с традиционными защитами
Чтобы понять ценность устройства, важно сравнить его с автоматическими выключателями и УЗО.
|
Тип неисправности |
Автомат (АВ) |
УЗО |
УЗДП |
|
Параллельный пробой фаза-земля |
Вероятно |
Да |
Да |
|
Параллельный пробой фаза-нейтраль |
Вероятно |
Нет |
Да |
|
Последовательный пробой |
Нет |
Нет |
Да |
Как видно из таблицы, последовательный дуговой пробой не детектируется ни автоматами, ни УЗО, ни их комбинацией (дифавтоматами). Ток при таком пробое меньше тока в исправной цепи, поэтому защита не срабатывает, а искрение уже плавит изоляцию.
Типичные причины последовательных дуговых пробоев:
-
длительный перегрев проводов недостаточного сечения;
-
старение изоляционных материалов;
-
локальные повреждения проводов;
-
ослабленные контакты розеток, выключателей и патронов.
Именно этот тип пробоя наименее заметен и потому наиболее опасен. Воспламенение наиболее вероятно в диапазоне токов дуги 3-10 А, а необходимая для воспламенения длительность дуги не превышает 20 секунд.
УЗИП и УЗДП: в чем разница и для чего нужны эти устройства
Узнайте большеКак правильно выбрать УЗИС/УЗДП?
При выборе устройства защиты от дугового пробоя обращайте внимание на следующие параметры:
-
Номинальный ток — должен соответствовать току защищаемой линии (обычно 16А для розеток, 10А для освещения);
-
Наличие защиты от перегрузки и КЗ — для комбинированных моделей;
-
Помехозащищенность — способность не реагировать на помехи от работающих электроприборов;
-
Индикация причины срабатывания — для удобства диагностики;
-
Соответствие стандартам — наличие сертификата.
Вывод
Подводя итог, можно сделать однозначный вывод: УЗДП и УЗИС — это не разные устройства, а синонимы, обозначающие одно и то же оборудование. Разница лишь в том, какой термин предпочел производитель при переводе международного названия AFDD (Arc Fault Detection Device).
Устройство защиты от дугового пробоя — это важнейший элемент современной системы электробезопасности, закрывающий ту самую «слепую зону», которую не видят ни автоматы, ни УЗО. Оно способно обнаружить искрение в скрытых дефектах проводки, плохих контактах, поврежденных удлинителях и предотвратить пожар на ранней стадии.
С 2024 года применение этих устройств в России стало обязательным, что подтверждает их важность для защиты жизни и имущества. Выбирая между разными моделями, обращайте внимание не на название (УЗДП или УЗИС), а на технические характеристики и репутацию производителя.
Часто задаваемые вопросы (FAQ)
1. УЗДП и УЗИС — это одно и тоже или разные устройства?
Да, это одно и то же устройство. УЗДП расшифровывается как «устройство защиты от дугового пробоя», а УЗИС — «устройство защиты от искрения». Оба термина обозначают один и тот же прибор, предназначенный для обнаружения и отключения опасной электрической дуги.
2. Чем УЗДП отличается от УЗО?
УЗО защищает от утечек тока на землю (спасает от поражения током). УЗДП защищает от искрения (дугового пробоя) в проводке (спасает от пожара). Это разные устройства, которые дополняют, а не заменяют друг друга.
3. Обязательно ли устанавливать УЗДП в квартире?
С 28 января 2024 года применение УЗДП в России стало обязательным для многих типов объектов. Для обычных квартир строгая обязанность зависит от новизны здания и требований проекта, но для повышения пожарной безопасности, особенно в домах со старой проводкой, установка настоятельно рекомендуется.
4. Может ли УЗДП ложно срабатывать от пылесоса или дрели?
Современные УЗДП имеют многоуровневую систему фильтрации, которая позволяет отличать помехи от работающих электроприборов от реальной опасной дуги. Однако некачественные устройства или приборы с сильным искрением щеток могут вызывать срабатывания. В этом случае требуется диагностика цепи, а не отключение защиты.
5. Что делать, если УЗДП сработало?
При срабатывании УЗДП нужно искать причину. Отключите все приборы из розеток на этой линии и попробуйте включить устройство снова. Если оно включилось и не отключается, проблема в одном из приборов — подключайте их поочередно, пока защита не сработает. Если УЗДП срабатывает без нагрузки, проблема в проводке или розетках.
