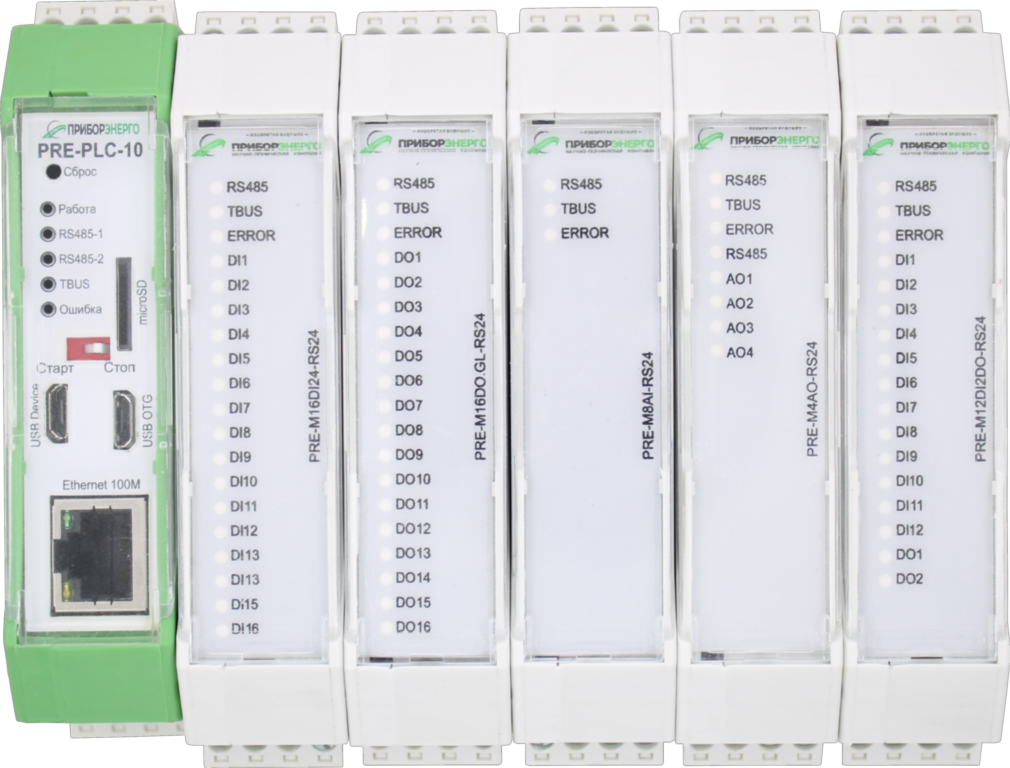

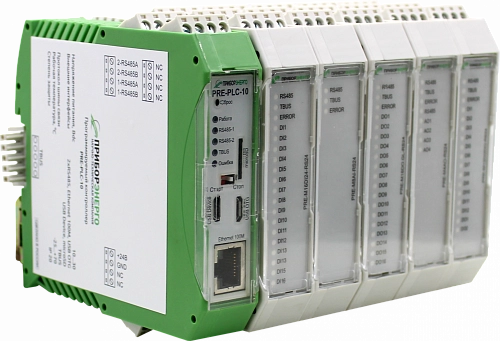

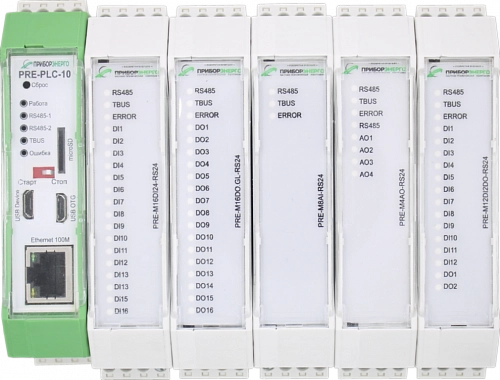

Программно-аппаратный комплекс контроля и управления промышленного объекта (ПАК КУПО)
Назначение
Программируемый логический контроллер (ПЛК) Авангард-10 предназначен для автоматизации технологических процессов, дистанционного сбора данных, диспетчеризации, а также для применения в системах управления, безопасности и автоматизации. Контроллер взаимодействует с объектами через модули ввода/вывода аналоговых и дискретных сигналов, объединенные в промышленную сеть на базе интерфейсов RS-485, Ethernet и протоколов Modbus RTU/TCP. Совместим с модулями производства «НТК Приборэнерго» и оборудованием сторонних производителей.
Интерфейсы
- Гальванически развязанный порт Ethernet 10/100 Мбит/с (RJ45)
- Два гальванически развязанных порта RS-485 (RS485-1 и RS485-2)
- Порт USB OTG (Device/Host)
- Порт USB Device
- Слот для карты памяти microSD
- Шина TBUS
Органы управления
- Переключатель «Старт/Стоп»
- Утопленная кнопка «Сброс»
Индикация
- Статус связи по интерфейсам RS485-1, RS485-2 и TBUS
- Индикатор «Работа» (выполнение программы)
- Индикатор «Ошибка» (сбой ПО или оборудования)
Шина TBUS
Обеспечивает обмен данными с модулями ввода/вывода производства «НТК Приборэнерго» по интерфейсу RS-485, а также подачу питания 24 В постоянного тока на контроллер и подключенные модули.
Технические характеристики
- Процессор: 4-ядерный ARM Cortex-A7 до 1200 МГц
- ОЗУ: 256/512 МБ DDR2
- ПЗУ: 8 ГБ eMMC
- Системное ПО: Дистрибутив на базе Linux с возможностью обновления
- Часы реального времени: RTC с резервным питанием от элемента CR1220
Сетевые протоколы
- Modbus RTU (через RS-485)
- Modbus TCP (через Ethernet)
Программирование
Программирование и отладка выполняются через интерфейс Ethernet в среде разработки Beremiz, поддерживающей языки стандарта МЭК 61131-3:
- LD (релейно-контактные схемы)
- FBD (функциональные блок-диаграммы)
- SFC (последовательные функциональные схемы)
- ST (структурированный текст)
- IL (список инструкций)
Загрузка ПО
Дистрибутивы среды разработки доступны для скачивания:
- Дистрибутив среды разработки Beremiz для Windows Скачать
- Дистрибутив среды разработки Beremiz для Linux Скачать
