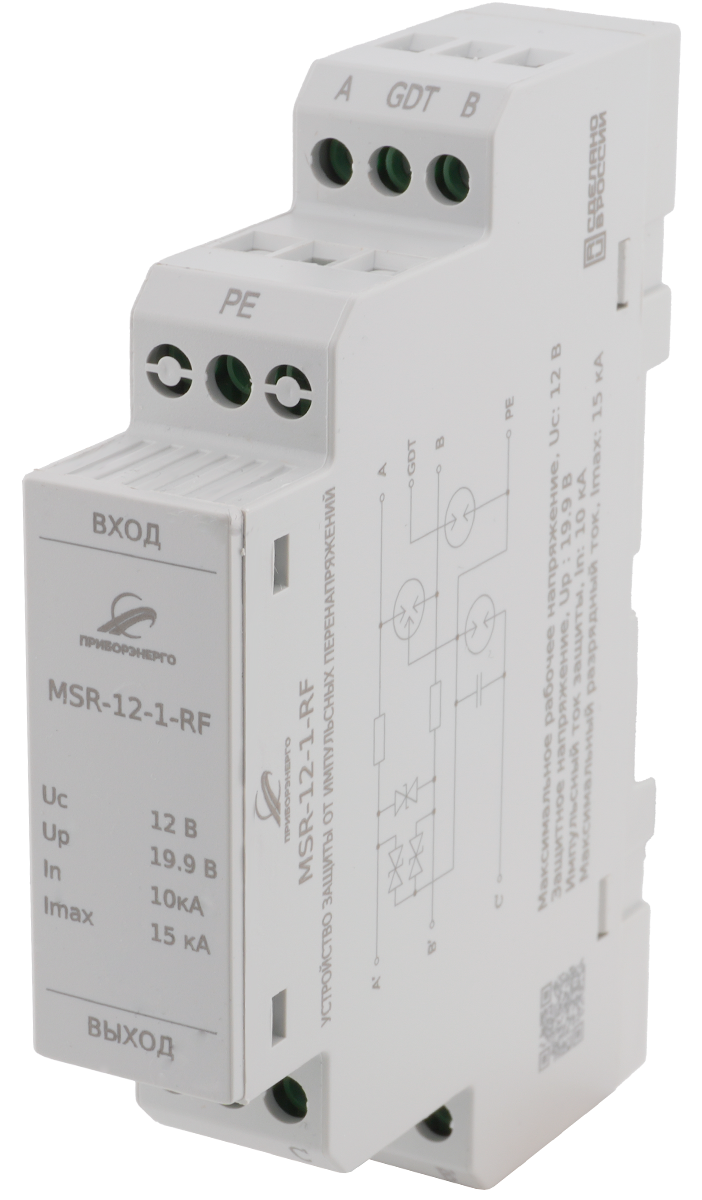

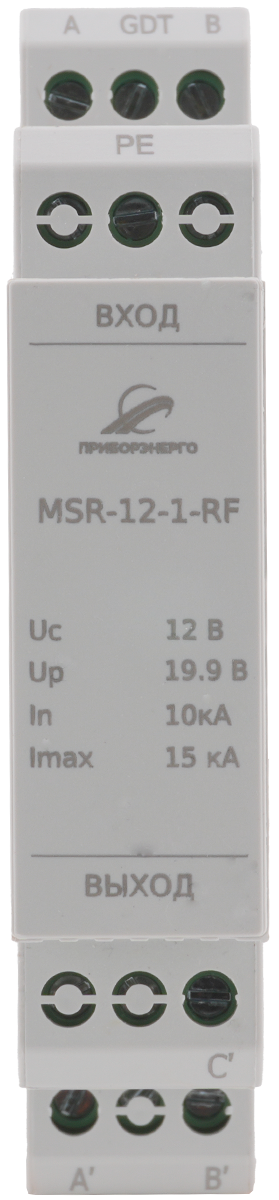

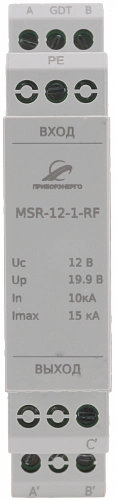

УЗИП MSR-12-2-RG (Исполнение 2)
Модификации
Все модификации
Устройство защиты от импульсных перенапряжений (УЗИП) серии MSR. Устройства защиты серии MSR предназначены для защиты широкого спектра промышленных интерфейсов связи. В основе их конструкции — многокаскадная схема, включающая газонаполненный разрядник для грубой защиты и TVS-диоды (супрессоры) для тонкой. В отдельных исполнениях дополнительно применяются модули блокировки переходных процессов (TBU) от Bourns.

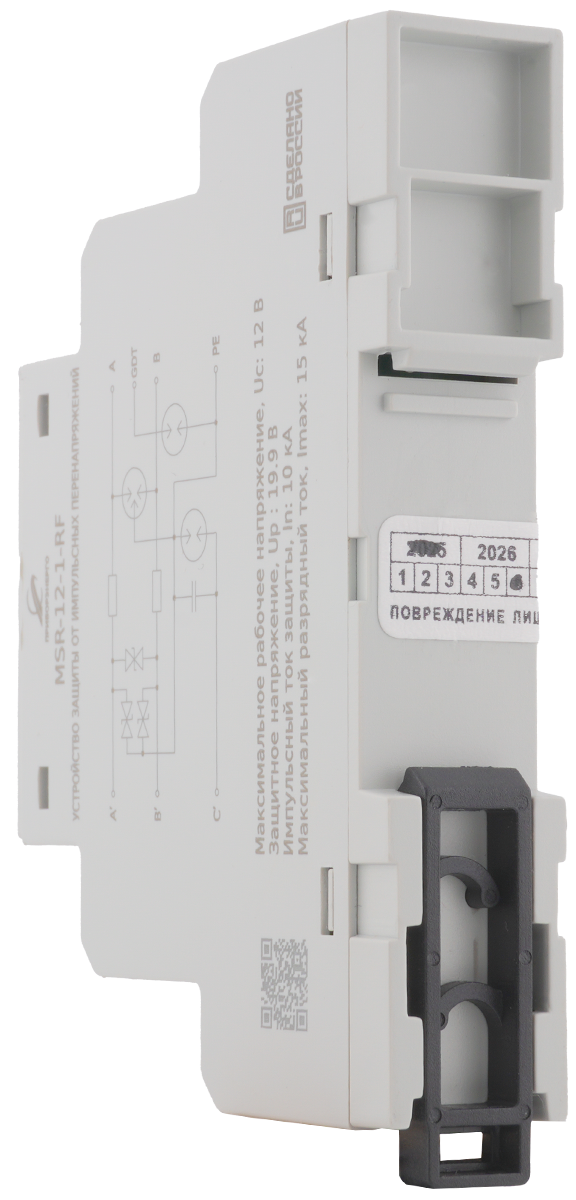

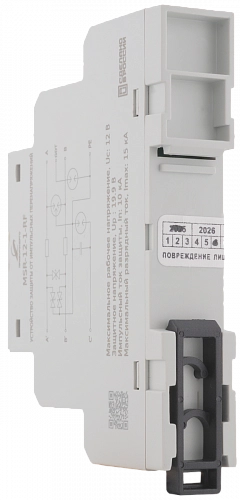

Такая архитектура обеспечивает высокую эффективность защиты: значительную рассеиваемую мощность, низкий порог срабатывания и минимальное время реакции. Благодаря умеренным токам в сигнальных линиях все компоненты схемы интегрированы в компактный корпус для монтажа на DIN-рейку шириной 18 или 36 мм.
Сферы применения и характеристики:
УЗИП серии MSR подключаются последовательно в линии передачи данных и поддерживают работу с протоколами RS-485, RS-422, «токовая петля», HART, Profibus, Fieldbus и другими. Параметры защиты адаптированы к характеристикам промышленных интерфейсов:
- Номинальный ток: от 0,1 А до 0,5 А
- Номинальное напряжение: 6, 12, 24, 30 В
- Скорость передачи данных: до 10 Мбит/с
- Импульсная мощность TVS-диодов: до 1500 Вт или 3000 Вт (в зависимости от модификации)
Возможности подключения:

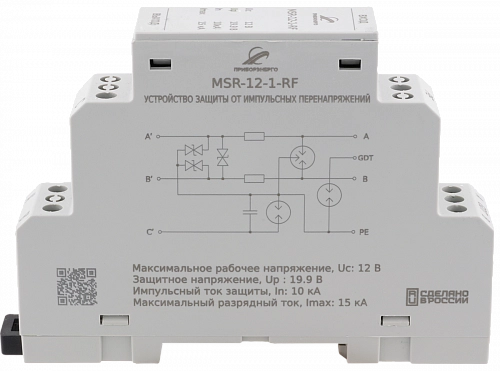

Устройство поддерживает работу как с экранированными, так и с неэкранированными дифференциальными линиями (с одной или двумя парами проводов). Также предусмотрена опция заземления экрана кабеля через шунтирующую емкость для повышения эффективности защиты от помех.

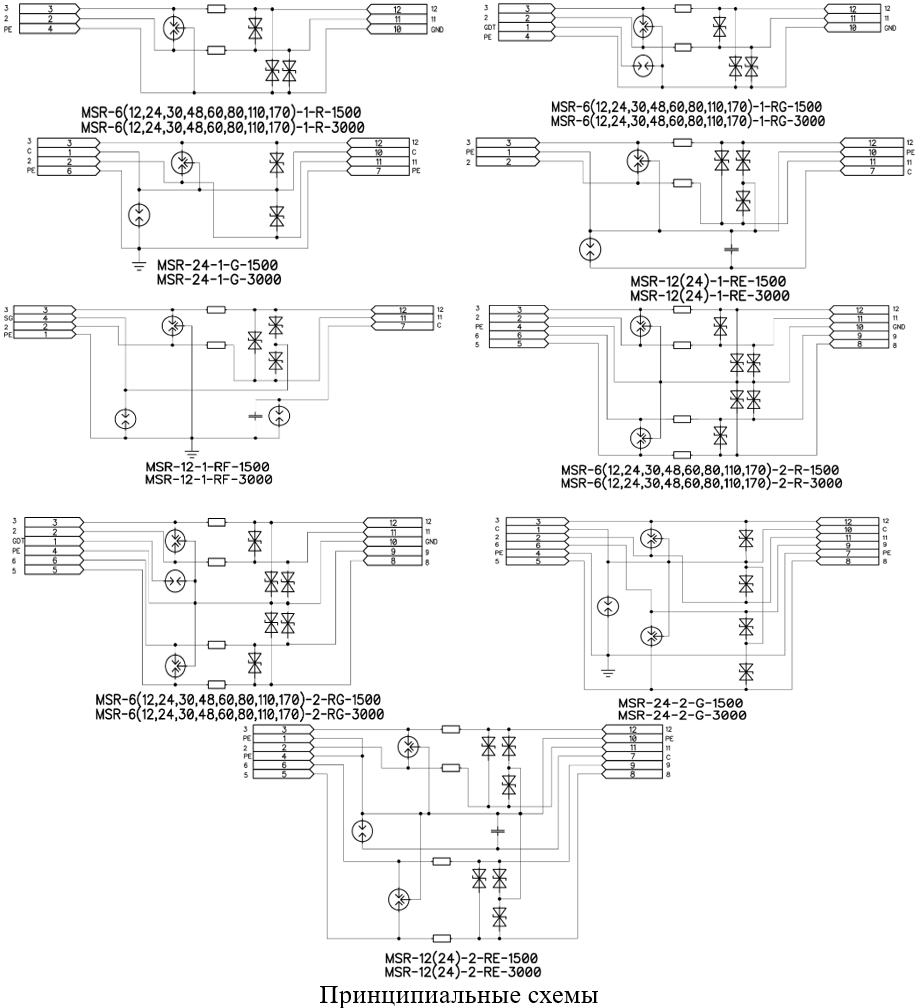

| Обозначение | Количество защищаемых пар проводников | Номинальное напряжение, В-AC | Номинальное напряжение, В-DC | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимое в линию сопротивление, Ом | Возможность подключения экрана провода через газоразрядник (G), или через газоразрядник и емкость (F), или через газоразрядник и емкость при 3-х проводном интерфейсе (E) | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|---|
| MSR-6-1-R | 1 | 4 | 6 | 7 | 10 | 4,7 | - | 3000 |
| MSR-6-1-RG | 1 | 4 | 6 | 7 | 10 | 4,7 | G | 3000 |
| MSR-6-2-R | 2 | 4 | 6 | 7 | 10 | 4,7 | - | 3000 |
| MSR-6-2-RG | 2 | 4 | 6 | 7 | 10 | 4,7 | G | 3000 |
| MSR-12-1-R | 1 | 7 | 12 | 7 | 10 | 4,7 | - | 3000 |
| MSR-12-1-RG | 1 | 7 | 12 | 7 | 10 | 4,7 | G | 3000 |
| MSR-12-2-R | 2 | 7 | 12 | 7 | 10 | 4,7 | - | 3000 |
| MSR-12-2-RG | 2 | 7 | 12 | 7 | 10 | 4,7 | G | 3000 |
| MSR-12-1-RE | 1 | 7 | 12 | 4 | 10 | 4,7 | E | 3000 |
| MSR-12-2-RE | 2 | 7 | 12 | 4 | 10 | 4,7 | E | 3000 |
| MSR-12-1-RF | 1 | 7 | 12 | 4 | 10 | 4,7 | F | 3000 |
| MSR-24-1-R | 1 | 14 | 24 | 7 | 10 | 4,7 | - | 3000 |
| MSR-24-1-RG | 1 | 14 | 24 | 7 | 10 | 4,7 | G | 3000 |
| MSR-24-2-R | 2 | 14 | 24 | 7 | 10 | 4,7 | - | 3000 |
| MSR-24-2-RG | 2 | 14 | 24 | 7 | 10 | 4,7 | G | 3000 |
| MSR-24-1-RE | 1 | 14 | 24 | 4 | 10 | 4,7 | E | 3000 |
| MSR-24-2-RE | 2 | 14 | 24 | 4 | 10 | 4,7 | E | 3000 |
| MSR-24-1-G | 1 | 14 | 24 | 8 | 10 | - | G | 3000 |
| MSR-24-2-G | 2 | 14 | 24 | 8 | 10 | - | G | 3000 |
| MSR-30-1-R | 1 | 17 | 30 | 7 | 10 | 4,7 | - | 3000 |
| MSR-30-1-RG | 1 | 17 | 30 | 7 | 10 | 4,7 | G | 3000 |
| MSR-30-2-R | 2 | 17 | 30 | 7 | 10 | 4,7 | - | 3000 |
| MSR-30-2-RG | 2 | 17 | 30 | 7 | 10 | 4,7 | G | 3000 |
| MSR-48-1-R | 1 | 28 | 48 | 7 | 10 | 4,7 | - | 3000 |
| MSR-48-1-RG | 1 | 28 | 48 | 7 | 10 | 4,7 | G | 3000 |
| MSR-48-2-R | 2 | 28 | 48 | 7 | 10 | 4,7 | - | 3000 |
| MSR-48-2-RG | 2 | 28 | 48 | 7 | 10 | 4,7 | G | 3000 |
| MSR-60-1-R | 1 | 60 | 84 | 7 | 10 | 4,7 | - | 3000 |
| MSR-60-1-RG | 1 | 60 | 84 | 7 | 10 | 4,7 | G | 3000 |
| MSR-60-2-R | 2 | 60 | 84 | 7 | 10 | 4,7 | - | 3000 |
| MSR-60-2-RG | 2 | 60 | 84 | 7 | 10 | 4,7 | G | 3000 |
| MSR-80-1-R | 1 | 80 | 112 | 7 | 10 | 4,7 | - | 3000 |
| MSR-80-1-RG | 1 | 80 | 112 | 7 | 10 | 4,7 | G | 3000 |
| MSR-80-2-R | 2 | 80 | 112 | 7 | 10 | 4,7 | - | 3000 |
| MSR-80-2-RG | 2 | 80 | 112 | 7 | 10 | 4,7 | G | 3000 |
| MSR-110-1-R | 1 | 110 | 155 | 7 | 10 | 4,7 | - | 3000 |
| MSR-110-1-RG | 1 | 110 | 155 | 7 | 10 | 4,7 | G | 3000 |
| MSR-110-2-R | 2 | 110 | 155 | 7 | 10 | 4,7 | - | 3000 |
| MSR-110-2-RG | 2 | 110 | 155 | 7 | 10 | 4,7 | G | 3000 |
| MSR-170-1-R | 1 | 170 | 239 | 7 | 10 | 4,7 | - | 3000 |
| MSR-170-1-RG | 1 | 170 | 239 | 7 | 10 | 4,7 | G | 3000 |
| MSR-170-2-R | 2 | 170 | 239 | 7 | 10 | 4,7 | - | 3000 |
| MSR-170-2-RG | 2 | 170 | 239 | 7 | 10 | 4,7 | G | 3000 |
