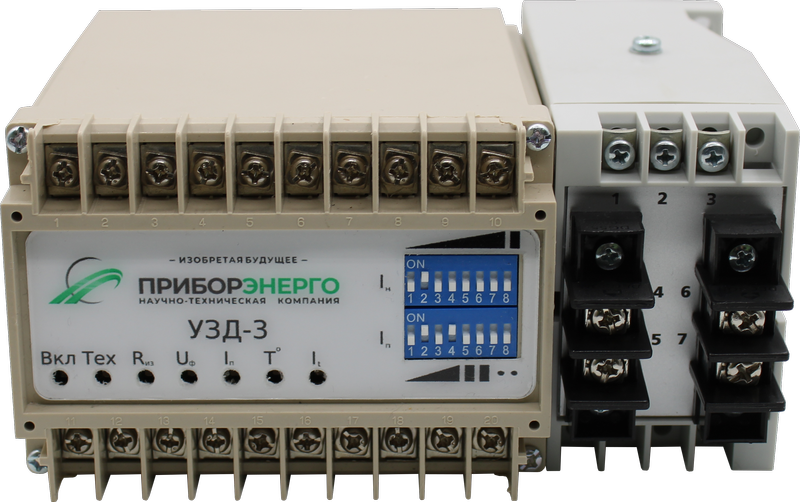

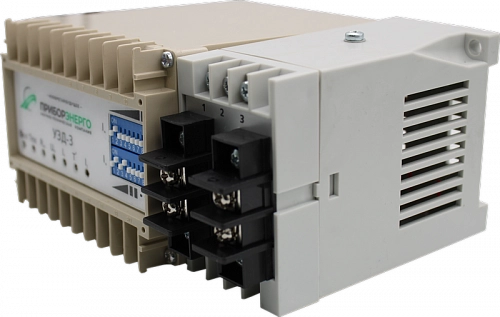

Устройство защиты трехфазного асинхронного электродвигателя УЗД-3

Устройство защиты двигателя УЗД-3 предназначено для комплексной защиты асинхронных трехфазных электродвигателей путем управления коммутационным оборудованием (магнитным пускателем или контактором) при возникновении аварийных ситуаций.

Основные функции устройства:

• Токовая защита: защита от перегрузки (с зависимой время-токовой характеристикой), от превышения максимального тока (стопор) и от обрыва одной из фаз.
• Контроль состояния изоляции: защита от снижения сопротивления изоляции обмоток статора и питающих кабелей.
• Термическая защита: отключение двигателя по сигналу внешнего датчика температуры.
• Внешнее управление: остановка по команде от технологического оборудования («сухой» замыкающий контакт).
• Сигнализация: выходные сигналы срабатывания ключевых защит («сухие» контакты) и светодиодная индикация аварий с сохранением информации даже при пропадании двух фаз.

Назначение:

Обеспечение безопасной и надежной работы трехфазных асинхронных электродвигателей в промышленных системах и установках, предотвращение их повреждения в аварийных режимах.
