Ручной переключатель фаз или автоматический: сравнение и выбор лучшего решения

В современных системах электроснабжения частных домов и промышленных объектов часто возникает задача обеспечения бесперебойного питания или изменения порядка чередования фаз. Для этого используются переключатели фаз. Однако перед инженерами и домовладельцами встает ключевой вопрос: ручной переключатель фаз или автоматический выбрать? Оба типа решают разные задачи и имеют кардинальные отличия в принципе работы, цене и удобстве эксплуатации. В этой статье мы подробно разберем их плюсы и минусы, чтобы вы могли сделать осознанный выбор.

Что такое переключатель фаз и зачем он нужен

Переключатель фаз — это коммутационное устройство, предназначенное для выбора и подключения нагрузки к одной из фаз трехфазной сети (для однофазных потребителей) или для изменения порядка следования фаз (для трехфазных двигателей). Существует два принципиально разных типа: ручной (механический) и автоматический (электронный, АПФ).

Электронный переключатель фаз ПЭФ-301

Смотреть

Основные задачи переключателей фаз

• Обеспечение бесперебойного питания: При пропадании или ухудшении качества напряжения на основной фазе, нагрузка автоматически (или вручную) подключается к резервной исправной фазе.

• Реверс трехфазного двигателя: Изменение направления вращения вала электродвигателя путем перестановки двух любых фаз местами.

• Выбор источника питания: Переключение между основным и резервным вводом (для трехфазных сборок АВР).

Ключевая разница

• Ручной переключатель требует физического воздействия от человека (поворота рукоятки).

• Автоматический сам контролирует параметры сети и переключает нагрузку без участия оператора.

Что такое ручной переключатель фаз

Ручные переключатели фаз (часто называемые кулачковыми или пакетными) — это механические устройства, предназначенные для ручной коммутации электрических цепей.

Конструкция и принцип работы

Основой служит кулачковый механизм. При повороте вала специальной рукояткой кулачки замыкают или размыкают определенные группы контактов. Пользователь может выбрать одно из нескольких фиксированных положений.

Основные виды ручных переключателей:

Достоинства

• Низкая стоимость. Механический переключатель значительно дешевле сложного электронного АПФ.

• Простота и надежность. Конструкция без электроники, сломаться там почти нечему.

• Полная гальваническая развязка. Контакты физически размыкаются, обеспечивая видимый разрыв цепи, что важно для техники безопасности.

• Понятная работа. Нет ложных срабатываний, всегда ясно, на какую фазу включена нагрузка (по положению рукоятки).

Недостатки

• Требует присутствия человека. Чтобы переключить питание при аварии, кто-то должен дойти до щитка и повернуть ручку.

• Не решает проблему «перекоса» или «просадки». Он не анализирует качество напряжения. Если напряжение упало, но не исчезло полностью, механический переключатель не сработает, а оборудование может выйти из строя.

• Дорогие мощные модели для трехфазных нагрузок могут стоить сопоставимо с АПФ малой мощности.

• Искрение при переключении. Может создавать радиопомехи и требовать более частого обслуживания контактов.

Где применяется

• Реверсивный пуск двигателя в самодельных станках, компрессорах и конвейерах (кулачковый переключатель фаз ручной трехфазный популярен среди «самоделкиных»).

• Ручное переключение с основной линии на резервную в щитках без автоматики (например, на дачном участке, где хозяин сам следит за светом).

• Обслуживание и ремонт — рубильники и переключатели для видимого разрыва цепи.

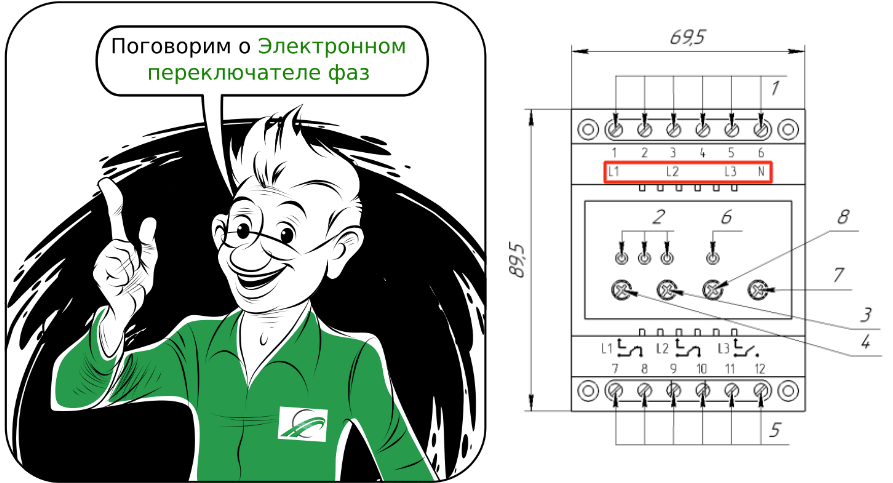

Схема подключения автоматического электронного трехфазного переключателя фаз (пэф-301) и инструкция

Узнайте больше

Автоматический переключатель фаз

Автоматические переключатели фаз (ПЭФ) — это сложные электронные устройства, которые самостоятельно контролируют качество напряжения.

Конструкция и принцип работы

Схема автоматического переключателя фаз включает в себя:

• Измерительный блок: Контролирует напряжение на всех трех фазах (L1, L2, L3) относительно нуля.

• Микропроцессор: Анализирует параметры по заданным алгоритмам (уставкам).

• Выходные реле (силовые ключи): Коммутируют нагрузку, подключая ее к нужной фазе.

• Блок питания и индикации.

Как работает автоматический переключатель фаз: В нормальном режиме нагрузка питается от приоритетной фазы. Микропроцессор непрерывно сравнивает текущее напряжение с заданными пределами. Как только оно выходит за рамки (исчезновение, просадка, перенапряжение), устройство отключает нагрузку и мгновенно подключает ее к другой фазе, где параметры в норме. При восстановлении качества на приоритетной фазе система может вернуть нагрузку обратно (с задержкой). Автоматический переключатель фаз для чего нужен — для защиты оборудования при нестабильном питании и исключения длительных остановок.

Достоинства

• Полная автоматизация. Никакого участия человека не требуется. Реагирует за доли секунды (около 0,1-0,5 с.).

• Защита от всех видов аномалий: не только пропадание, но и пониженное, и повышенное напряжение.

• Гибкость настроек. У пользователя есть возможность задать верхний и нижний пороги срабатывания. В профессиональных моделях можно настроить задержки переключений и приоритет фаз.

• Высокая точность. Микропроцессорная обработка сигнала.

• Бесперебойность питания, критичного для котлов, серверов, насосов и другой дорогой электроники.

Недостатки

• Более высокая стоимость по сравнению с простыми кулачковыми переключателями.

• Сложность. При поломке (например, выхода из строя симистора) отремонтировать самостоятельно сложнее.

• Есть собственное энергопотребление (несколько ватт).

• Ограниченный ресурс внутренних реле, хотя он все равно рассчитан на тысячи переключений.

Где применяется автоматический переключатель фаз

• Бесперебойное питание газовых, твердотопливных и электрических котлов отопления — основное применение.

• Питание насосов и станций водоснабжения.

• Охрана и видеонаблюдение.

• Серверное и телекоммуникационное оборудование.

• Любые ответственные однофазные потребители там, где нужно автономное питание.

Сравнение: ручной переключатель фаз или автоматический

Как выбрать переключатели

Итоговое решение диктуется конкретной задачей пользователя.

1. Выбирайте ручной переключатель фаз, если:

• Вам нужно изменить порядок следования фаз для реверса трехфазного двигателя (кулачковый переключатель фаз ручной трехфазный).

• Ваш бюджет ограничен, и вы готовы вручную перекидывать питание (например, на даче).

• Требуется качественный, дешевый коммутатор для лабораторного стенда.

• Вам нужен «видимый разрыв» цепи для обеспечения безопасности при ремонте.

2. Выбирайте автоматический переключатель фаз, если:

• Ваша первоочередная задача — защитить газовый котел, сервер или насос (автоматический переключатель фаз для чего нужен именно для таких случаев). Остановка этих систем может привести к аварии (разморозке) или финансовым потерям.

• Сеть нестабильна, часто бывают «просадки» или «перенапряжения», а персонала рядом нет круглосуточно.

• Вы хотите установить систему и забыть о ней, доверив управление «электронному мозгу».

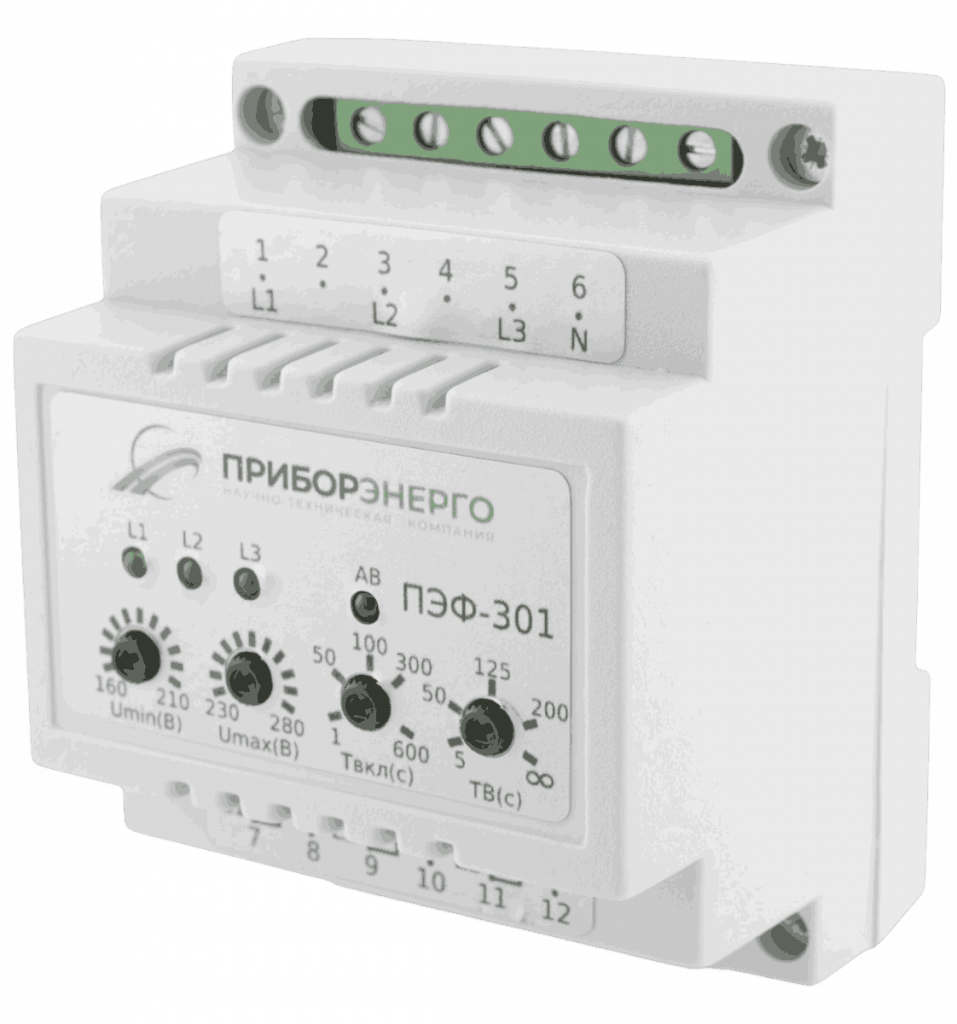

Инструкция и схема подключения ПЭФ 301: электронный переключатель фаз для однофазной нагрузки

Узнайте больше

Вопросы и ответы

1. Чем отличается автоматический переключатель фаз от ручного?

Главное отличие — в принципе управления. Автоматический вариант самостоятельно контролирует напряжение на фазах и переключает нагрузку без участия человека. Ручной (кулачковый или пакетный) требует физического поворота рукоятки оператором для выбора нужной фазы или изменения направления вращения двигателя.

2. Какой переключатель фаз лучше выбрать для частного дома с газовым котлом?

Для защиты газового котла однозначно выбирайте автоматический электронный переключатель фаз. Он работает без участия человека и мгновенно переключит котел на резервную фазу при пропадании напряжения на основной. Ручной переключатель здесь не подходит — котел отключится, пока вы дойдете до щитка и повернете рукоятку.

3. Как работает автоматический электронный переключатель фаз?

Схема автоматического переключателя фаз основана на микропроцессорном контроле напряжения всех трех фаз. Устройство сравнивает текущие значения с заданными порогами срабатывания. Если напряжение на активной фазе выходит за пределы, оно отключает нагрузку от неё и мгновенно подключает к другой фазе, где параметры в норме. При восстановлении основной фазы нагрузка может быть возвращена автоматически или с задержкой.

4. Подходит ли кулачковый переключатель фаз ручной для однофазной нагрузки?

Да, для переключения однофазной нагрузки (220В) между разными фазами можно использовать ручной переключатель (обычно на два или три положения). Однако он требует физического присутствия человека. Для автоматического выбора лучшей фазы лучше подходит автоматический однофазный переключатель, который самостоятельно отслеживает напряжение и переключается при отклонениях.

ПЭФ-301 производства «НТК Приборэнерго»

Заключение

При выборе между ручным и автоматическим переключателем фаз всегда учитывайте важность нагрузки и человеческий фактор. Ручной переключатель — надежное и недорогое решение для периодического управления, реверса двигателя и ситуаций, когда допускается кратковременное отключение. Автоматический переключатель фаз — это инвестиция в спокойствие и бесперебойную работу критически важных потребителей (котлы, серверы, насосы), обеспечивающая защиту 24/7 без участия оператора.

Компания «НТК Приборэнерго» предлагает надежные электронные переключатели фаз (ПЭФ).

Нужна помощь в выборе? Наши специалисты помогут подобрать оптимальную модель с учетом особенностей вашей сети и оборудования. Звоните по телефону или оставляйте заявку на сайте для консультации и расчета стоимости!
