Что такое миниатюрные реле: виды, устройство и применение

В мире современной автоматизации и управления электрическими цепями реле являются одними из самых распространенных и востребованных компонентов. Они позволяют управлять мощными нагрузками с помощью слаботочных сигналов, обеспечивать гальваническую развязку между цепями и реализовывать сложные алгоритмы управления. Среди множества видов реле особое место занимают миниатюрные реле — компактные, функциональные и недорогие устройства, которые нашли применение практически во всех сферах — от бытовой техники до промышленных станков. В этой статье мы подробно разберем, что такое миниатюрные реле, как они устроены, какие бывают и как правильно их выбрать.

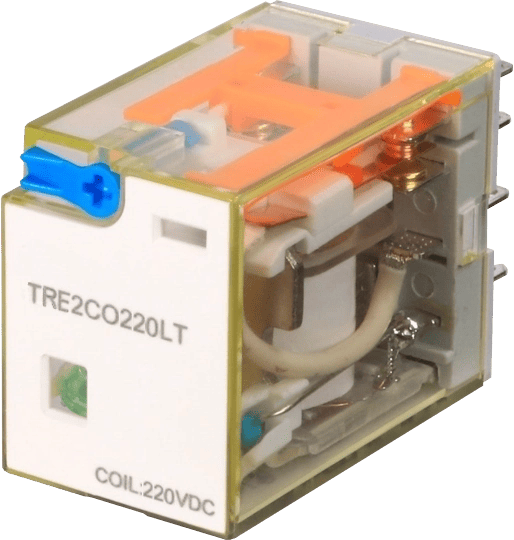

Миниатюрные реле производства «НТК Приборэнерго»

Что такое миниатюрное реле

Миниатюрное (малогабаритное) реле — это электромеханическое устройство, предназначенное для коммутации электрических цепей при подаче управляющего сигнала на его катушку. Оно является разновидностью электромагнитных реле, отличающейся компактными размерами, небольшим потреблением энергии и удобством монтажа.

Мини реле общего назначения предназначены для использования в системах автоматики, управления и сигнализации. Они широко применяются в промышленности, строительстве, энергетике, на транспорте и в бытовой технике.

Основное назначение

• Гальваническая развязка цепей — разделение цепей управления и нагрузки для повышения безопасности.

• Управление нагрузкой — включение и выключение мощных потребителей (нагревателей, двигателей, освещения) с помощью слаботочных сигналов от датчиков, контроллеров или кнопок.

• Усиление сигналов — преобразование слабого входного сигнала в более мощный выходной.

• Логические операции — реализация алгоритмов управления (например, блокировки, чередования, приоритета).

Конструктивные особенности

Современные малогабаритные реле имеют продуманную конструкцию, обеспечивающую удобство монтажа и контроля:

• Компактный корпус из негорючего пластика, рассчитанный на установку на DIN-рейку или печатную плату.

• Съемная колодка (розетка, сокет) — для быстрой замены реле без переключения проводов.

• Встроенный светодиод, отображающий состояние катушки (горит при подаче напряжения).

• Блокируемая тест-кнопка для ручной проверки работы реле без подачи напряжения на катушку.

• Механический индикатор (флажок), позволяющий визуально контролировать положение контактов независимо от питания.

• Цветовая маркировка тест-кнопки в зависимости от типа катушки (AC/DC, напряжение).

Устройство мини реле

Основные элементы

Как работает реле

1. На катушку подается напряжение — возникает магнитное поле.

2. Якорь притягивается к сердечнику — преодолевает усилие возвратной пружины.

3. Подвижные контакты перемещаются — изменяют свое положение относительно неподвижных контактов.

4. Происходит коммутация цепей — нормально разомкнутые контакты (NO) замыкаются, нормально замкнутые (NC) размыкаются.

5. Напряжение с катушки снимается — магнитное поле исчезает, пружина возвращает якорь в исходное положение, контакты возвращаются в состояние покоя.

Дополнительные элементы современных реле

Светодиод (LED):

• Подключается параллельно катушке (часто через ограничительный резистор).

• Светится при наличии напряжения на катушке.

• Позволяет быстро визуально определить, подано ли питание на реле.

Тест-кнопка:

• Предназначена для ручной проверки работы реле без подачи напряжения на катушку.

• При нажатии на кнопку якорь принудительно переключается.

• Имеет фиксацию для работы в нажатом состоянии (блокировка).

• Цвет кнопки зависит от типа катушки: синий — для 24В DC, красный — для 220В AC, белый — для других напряжений.

Механический индикатор (флажок):

• Механически связан с якорем.

• Меняет цвет или положение при срабатывании реле.

• Позволяет визуально определить состояние контактов даже при отсутствии питания, что особенно важно при отладке систем.

Классификация миниатюрных реле

По роду тока катушки

По количеству и типу контактов

Обозначение групп контактов (по стандарту IEC 61810-1):

По способу монтажа

• Для печатного монтажа (PCB) — выводы предназначены для пайки в отверстия на плате.

• Для установки на DIN-рейку — корпус реле имеет защелку для крепления на рейке, часто используется вместе со съемной розеткой (сокетом).

• Для панельного монтажа — устанавливаются на панель управления, крепятся винтами.

По исполнению корпуса

• Открытые — корпус отсутствует, все элементы видны. Дешевле, но требуют дополнительной защиты.

• Пылезащищенные (IP40) — закрыты кожухом, защищены от проникновения крупных твердых частиц.

• Герметичные (IP54, IP67) — залиты компаундом или имеют уплотнения, защищены от влаги и пыли.

По нагрузочной способности

Параметры и характеристики

Электрические параметры

Временные параметры

• Время срабатывания — интервал от подачи напряжения на катушку до замыкания контактов (обычно 5-20 мс).

• Время отпускания — интервал от снятия напряжения до размыкания контактов (обычно 3-15 мс).

Параметры изоляции

Условия эксплуатации

• Диапазон рабочих температур: обычно от -40°C до +70°C.

• Относительная влажность: до 85% без конденсации.

• Степень защиты корпуса: IP40, IP54, IP67 (в зависимости от модификации).

Маркировка и цветовая индикация

Маркировка на корпусе

На корпусе миниатюрного реле обычно указываются:

• Модель и производитель (например, RID-24-1C)

• Напряжение катушки (24V DC, 230V AC)

• Ток и напряжение контактов (10A 250V AC, 10A 30V DC)

• Схема контактов (схематичное изображение расположения выводов)

• Номер контактов (14, 11, 12, 21, 22, 24, и т.д.)

Цветовая маркировка тест-кнопки

Нумерация контактов (по стандарту IEC)

Для реле с переключающим контактом в корпусе для печатного платы (например, серия RID):

• 1 (A1) и 4 (A2) — контакты катушки (A2 может быть A, 14, 5, 6 в разных стандартах).

• 11 (COM) — общий подвижный контакт.

• 12 (NC) — нормально замкнутый контакт (замкнут с COM при обесточенной катушке).

• 14 (NO) — нормально разомкнутый контакт (разомкнут с COM при обесточенной катушке).

Для реле в сокете на DIN-рейку часто применяется маркировка:

• A1, A2 — катушка.

• 11-12-14 — первая группа контактов.

• 21-22-24 — вторая группа контактов.

• 31-32-34 — третья группа контактов (если есть).

• 41-42-44 — четвертая группа контактов (если есть).

Где применяются малогабаритные реле

1. Промышленная автоматизация

• Щиты управления станками, конвейерами, насосами, вентиляторами.

• Системы ЧПУ (числового программного управления).

• Блокировки и системы безопасности.

2. Системы автоматики зданий (BMS)

• Управление освещением (включение/выключение групп светильников).

• Управление системами отопления, вентиляции и кондиционирования (включение вентиляторов, насосов, клапанов).

• Системы «умный дом» (управление нагрузками от контроллеров).

3. Транспорт

• Автомобильная электроника (управление стеклоочистителями, подогревом зеркал, фарами).

• Железнодорожная автоматика.

• Морская и авиационная техника.

4. Бытовые приборы

• Стиральные машины, посудомоечные машины, электрические плиты, холодильники.

• Кондиционеры и тепловые насосы.

5. Связь и информационные технологии

• Системы телекоммуникаций и сигнализации.

• Управление ИБП и источниками питания.

6. Системы контроля доступа и безопасности

• Управление электромагнитными замками, турникетами.

• Оповещение и сигнализация.

Чек-лист как выбрать миниатюрное реле

Чтобы вам было проще не запутаться в характеристиках и купить именно то, что нужно, инженеры и технические специалисты компании «НТК Приборэнерго» подготовили простой и наглядный чек-лист. Он поможет быстро оценить любой вариант и избежать типичных ошибок.

1. По напряжению и току катушки

• Напряжение катушки — должно соответствовать напряжению в цепи управления (контроллера, кнопки, датчика). Самые распространенные: 12В DC, 24В DC, 220-240В AC.

• Ток катушки — убедитесь, что источник управления (транзистор, микроконтроллер, реле) может обеспечить необходимый ток. Учтите, что при включении потребление катушки может быть кратковременно выше номинала.

2. По типу и количеству контактов

• Определите, сколько независимых цепей нужно коммутировать. Используйте диаграмму: 1 группа — 1 переключающий контакт, 2 группы — 2 переключающих контакта и т.д.

• Определите, какие контакты нужны: нормально разомкнутые (NO) для включения нагрузки или нормально замкнутые (NC) для отключения. Чаще всего используют переключающие контакты (NO+NC).

3. По нагрузочной способности

• Максимальный ток контактов должен быть не меньше тока нагрузки (с запасом 50-100% для индуктивной нагрузки).

• Максимальное напряжение — не меньше напряжения в цепи нагрузки.

• Тип нагрузки: активная (лампы накаливания, ТЭНы) — допускается номинальный ток; индуктивная (двигатели, катушки контакторов, трансформаторы) — требуется запас 2-3 раза.

• Коммутируемая мощность — не превышайте максимальную.

4. По способу монтажа

• Для печатного монтажа — если мини реле впаивается в плату.

• Для DIN-рейки — если реле устанавливается в шкафу автоматики, используйте съемный сокет.

5. По наличию индикации

• Светодиодная индикация катушки — настоятельно рекомендуется для удобства отладки и эксплуатации. Позволяет быстро понять, подано ли питание на реле.

• Механический индикатор (флажок) — полезен для визуального определения состояния контактов при отключенном питании.

6. По условиям эксплуатации

• Температура — если реле работает в горячем цехе или на улице, выбирайте модели с расширенным температурным диапазоном.

• Запыленность и влажность — выбирайте соответствующую степень защиты корпуса (IP40, IP54, IP67).

Типичные схемы подключения

1. Основная схема подключения к нагрузке

text

Управляющий сигнал (+24V) ──┬── Катушка реле (A1) ── Управляющий сигнал (-24V)

                            │

                            └── Светодиод (встроенный) ── Резистор (встроенный)

Цепь нагрузки:

Фаза 220V ── Контакты реле (11-14) ── Нагрузка (лампа, двигатель) ── Ноль 220V

2. Использование диода защиты для DC катушки

При отключении катушки постоянного тока возникает ЭДС самоиндукции, которая может повредить управляющий транзистор. Для защиты параллельно катушке устанавливается диод:

text

+24V ── A1 ── Катушка ── A2 ── 0V

          │

          └── Диод (катод к A1, анод к A2)

Вопросы и ответы

1. Что такое миниатюрное реле простыми словами?

Это компактное электромеханическое устройство для коммутации электрических цепей с малым управляющим сигналом. Оно применяется в системах автоматики, управления освещением, отоплением, вентиляцией, в станкостроении и «умном доме», где требуется гальваническая развязка и управление нагрузками до 5-10А.

2. Чем отличается миниатюрное реле от промежуточного реле?

Как правило, эти термины означают одно и то же — реле, предназначенное для гальванической развязки и коммутации цепей управления. Разница может быть в токе: «миниатюрное» часто означает компактное корпусное реле с током контактов 2-10А, а «промежуточное» — более мощное (до 16А) или реле для монтажа на DIN-рейку.

3. Как правильно выбрать миниатюрное реле?

При выборе обращайте внимание на: напряжение катушки (12В, 24В, 220В), тип катушки (AC/DC), количество групп контактов (1, 2 или 4), максимальный коммутируемый ток и напряжение, наличие индикации (светодиод, механический флажок), тип корпуса (для печатного монтажа или на DIN-рейку).

4. Что означает тест-кнопка на реле и как ею пользоваться?

Тест-кнопка предназначена для ручной проверки работоспособности реле без подачи напряжения на катушку. При нажатии кнопки якорь принудительно переключается, и можно визуально убедиться в срабатывании контактов и механического индикатора. Кнопка имеет фиксацию для работы в нажатом состоянии.

5. Как понять, сработало реле или нет?

У современных миниатюрных реле есть два индикатора: светодиод (горит при подаче напряжения на катушку) и механический флажок (меняет цвет или положение при срабатывании якоря). Светодиод показывает наличие питания на катушке, а механический индикатор — реальное положение контактов.

Заключение

Миниатюрные реле — это универсальные и надежные компоненты, без которых невозможно представить современные системы автоматизации. Они позволяют управлять мощными нагрузками с помощью слаботочных сигналов, обеспечивают гальваническую развязку цепей, упрощают монтаж и обслуживание.
