Как проверить твердотельное реле: полное руководство по диагностике

Твердотельные реле (ТТР, полупроводниковые реле) – это переключатель переменного тока, состоящий из коммутирующего устройства и схемы управления тиристором (симистором). Они обеспечивают коммутацию силовых цепей для нагрузки резистивного или индуктивного типа. Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования. Однако, как и любая электроника, твердотельные реле со временем могут выходить из строя. При отказе ТТР может «залипнуть» (постоянно включено) или, наоборот, перестать включаться.

В этой статье мы подробно разберем, как проверить твердотельное реле мультиметром и другими доступными способами, как выявить неисправность и убедиться в работоспособности устройства.

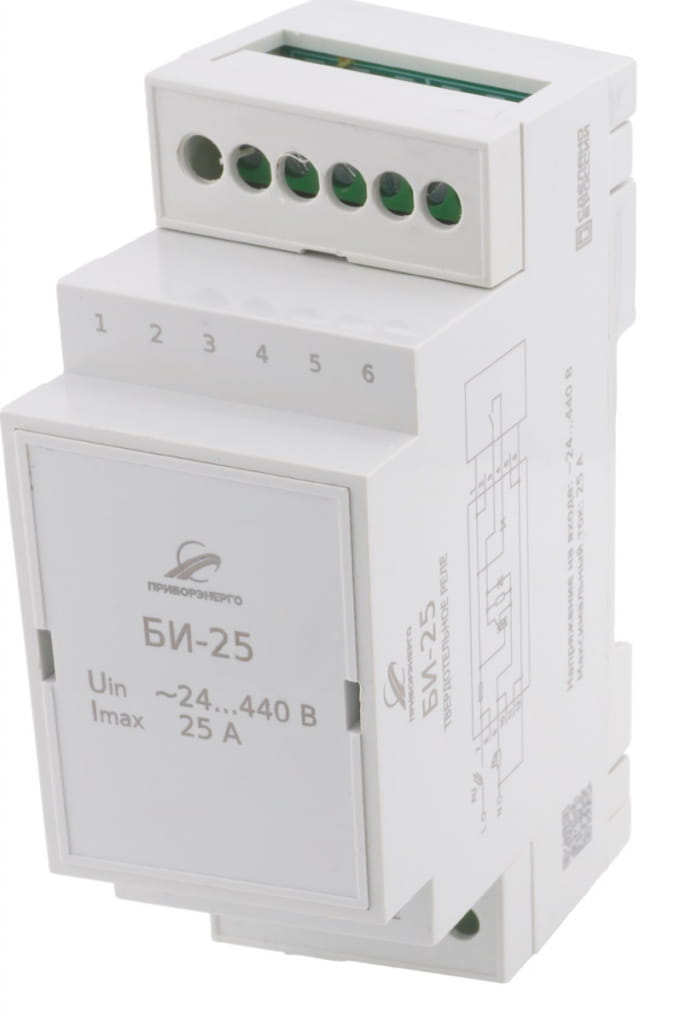

Твердотельные реле серии БИ на 25 А производства «НТК Приборэнерго»

Почему важно проверять твердотельные реле

Данные устройства работают в тяжелых условиях: коммутация высоких токов, нагрев, воздействие электромагнитных помех и скачков напряжения. С течением времени или при возникновении аварийной ситуации (КЗ на нагрузке, попадание молнии) полупроводниковый ключ (симистор или MOSFET) может пробиться. Также может выйти из строя оптрон или входная цепь.

Причины выхода ТТР из строя:

• Длительная работа на предельном токе без радиатора (перегрев);

• Короткое замыкание в нагрузке;

• Выброс обратной ЭДС от индуктивной нагрузки (отсутствие варистора или защитного диода);

• Скачки напряжения в питающей сети;

• Естественное старение компонентов.

Регулярная проверка позволяет своевременно заменить неисправное устройство, предотвратить аварию и простой оборудования.

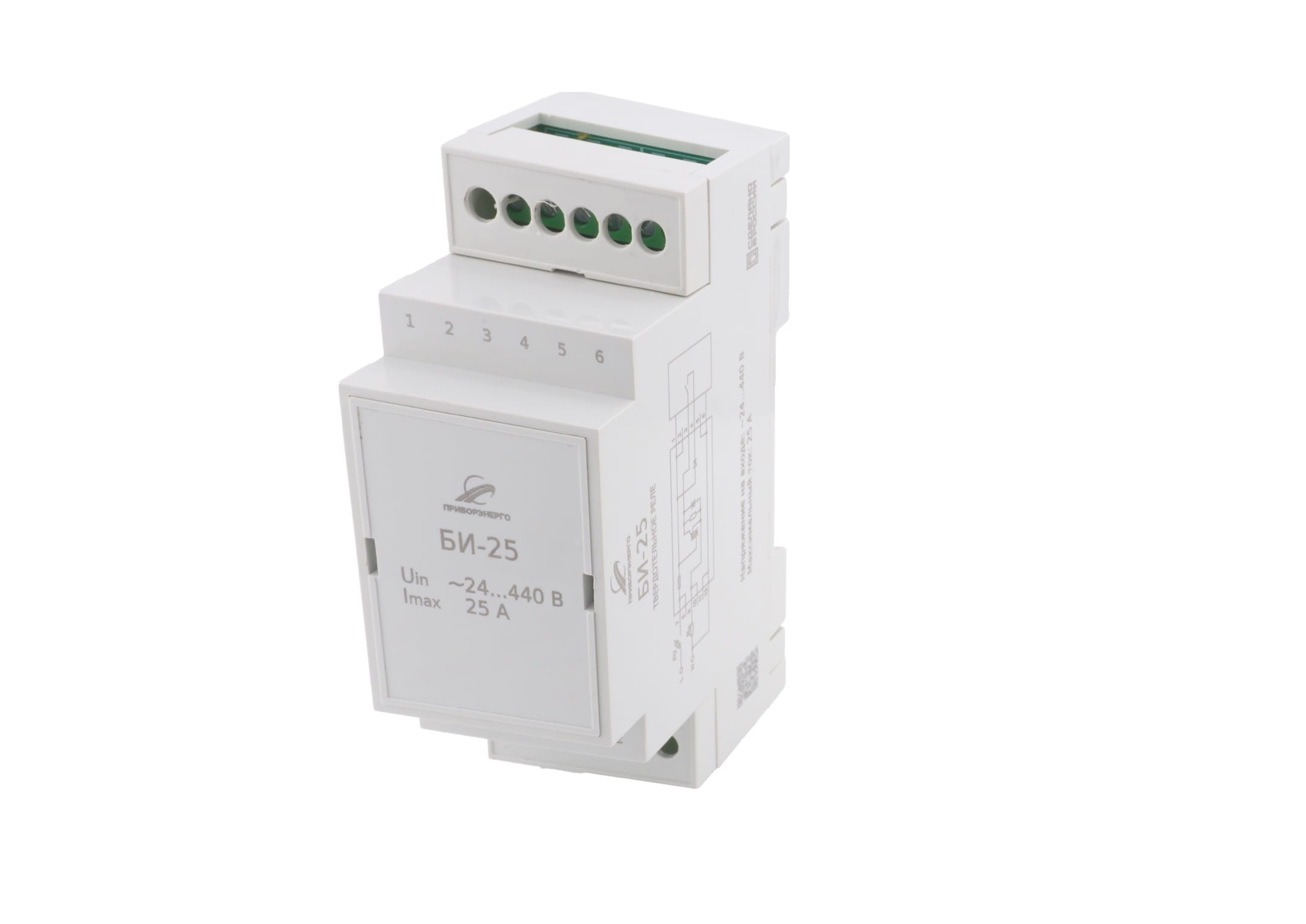

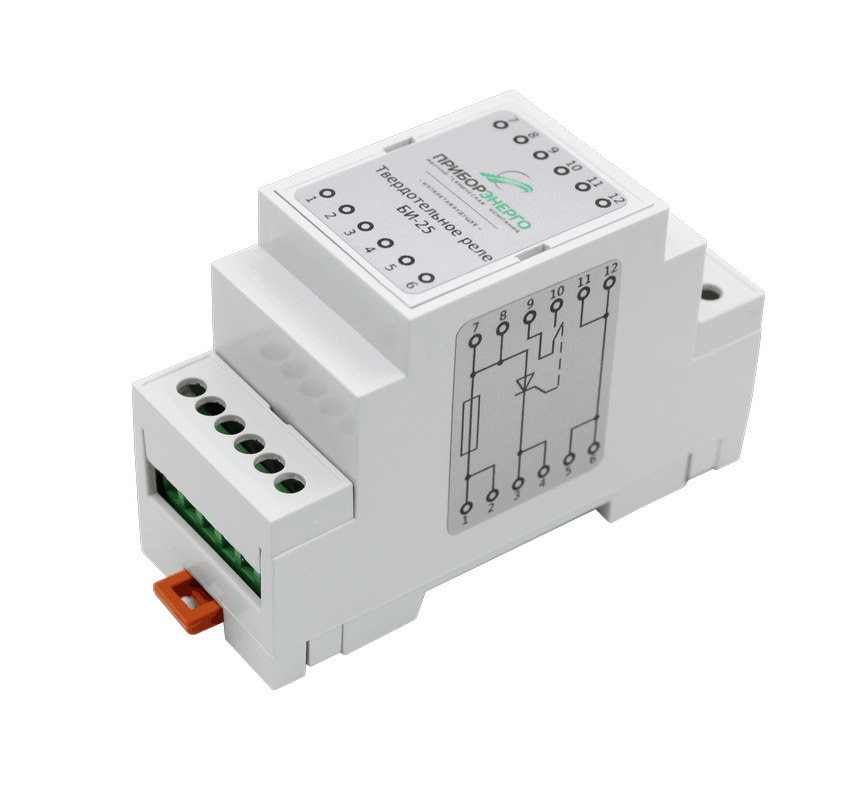

Твердотельное реле БИ-25

Смотреть

Как проверить твердотельное реле: основные методы

Существует несколько способов проверки ТТР — от простого визуального осмотра до тестирования на стенде с нагрузкой. Рассмотрим их все.

1. Визуальный осмотр

Первый шаг при любой диагностике — внимательно осмотреть реле.

На что обратить внимание:

• Вздутие корпуса. Если корпус вздулся, особенно в центральной части — это верный признак внутреннего короткого замыкания и перегрева. Такое реле неисправно и подлежит замене.

• Трещины, сколы, оплавление. Любые механические повреждения указывают на нарушение герметичности и возможное попадание влаги.

• Следы подгорания, нагар на клеммах. Могут свидетельствовать о плохом контакте или перегреве соединительных проводов.

• Запах гари. Если от реле исходит запах горелой электроники — оно с высокой вероятностью вышло из строя.

Если визуальных дефектов не обнаружено, переходим к электрическим измерениям.

2. Как проверить твердотельное реле мультиметром

Мультиметр — основной инструмент для диагностики. Однако важно понимать: мультиметр позволяет проверить только «холодные» цепи (вход и выход отключены от питания и нагрузки). Для полной проверки работоспособности потребуется подача управляющего напряжения.

Подготовка к проверке:

• Отключите реле от всех цепей (и питание, и управление, и нагрузку).

• Переведите мультиметр в режим измерения сопротивления (Ом) или в режим прозвонки диодов.

3. Проверка входной цепи (катушки управления)

Входная цепь реле обычно представляет собой светодиод оптрона с токоограничивающим резистором. Для реле с управлением 3-32В DC (наиболее распространенные) сопротивление между входными клеммами (обычно A1 и A2) должно составлять от нескольких сотен Ом до нескольких килоом (например, 500-3000 Ом).

Для ТТР с управлением от переменного тока (90-250В AC): внутри часто установлен выпрямительный мост, и сопротивление будет разным в зависимости от полярности подключения щупов.

Как проверить твердотельное реле мультиметром (входная цепь):

1. Переведите мультиметр в режим измерения сопротивления на диапазон 2000 Ом или 20 кОм.

2. Подключите щупы к клеммам входа (A1 и A2).

3. Запомните показания.

4. Поменяйте щупы местами и снова измерьте.

5. Для ТТР постоянного тока показания в обе стороны должны быть примерно одинаковыми и находиться в пределах сотен-тысяч Ом.

6. Если сопротивление стремится к нулю (короткое замыкание) или бесконечно (обрыв) — входная цепь неисправна.

4. Проверка выходной цепи без подачи управления

Выходная цепь твердотельного реле (силовой ключ) в нормальном состоянии без управляющего сигнала должна быть разомкнута (иметь очень высокое сопротивление — мегаомы).

Как проверить мультиметром (выходная цепь):

1. Переведите мультиметр в режим измерения сопротивления на максимальный диапазон (например, 20 МОм).

2. Подключите щупы к выходным клеммам (нагрузочным).

3. В отсутствие управляющего сигнала сопротивление должно быть очень большим (десятки МОм) или «бесконечность».

4. Если мультиметр показывает низкое сопротивление (единицы или десятки Ом) или ноль — выходной ключ пробит, реле неисправно.

Важно: У некоторых мощных ТТР выходная цепь шунтирована снаббером (RC-цепью) или варистором. В этом случае при проверке мультиметром может наблюдаться «зарядка» конденсатора — сопротивление будет постепенно расти. Это нормально. Но оно не должно быть стабильно низким (менее 1-2 кОм). Также для ТТР постоянного тока в обратном направлении может «звониться» встроенный диод (падение 0,4-0,7В).

5. Проверка твердотельного реле на короткое замыкание между цепями

Мультиметром также можно проверить изоляцию между входной и выходной цепями (гальваническую развязку). Для этого в режиме измерения сопротивления коснитесь одним щупом клеммы входа, а другим — клеммы выхода. Сопротивление должно быть очень большим (мегаомы). Если прибор показывает короткое замыкание или низкое сопротивление — пробой изоляции, реле под замену.

Что такое твердотельное реле (ТТР): принцип работы, преимущества и сферы применения

Узнайте больше

Как проверить работоспособность твердотельного реле с нагрузкой

Мультиметр дает лишь косвенную информацию. Самая надежная проверка — собрать простой тестовый стенд с нагрузкой.

1. Тестовый стенд для твердотельного реле переменного тока

Для проверки ТТР переменного тока потребуются:

• Источник управляющего напряжения (3-32В DC) — батарейка 9-12В, блок питания или аккумулятор.

• Источник коммутируемого напряжения (220В AC) — сетевая розетка.

• Нагрузка — лампа накаливания 220В мощностью 40-100 Вт.

• Соединительные провода.

Схема подключения:

1. Силовая цепь: Подключите последовательно выходные клеммы ТТР, лампу и сеть 220В.

2. Цепь управления: Подключите батарейку (+ к A1, - к A2) к входным клеммам реле.

Проверка:

• При подаче управляющего напряжения (батарейка подключена) лампа должна загореться.

• При снятии управляющего напряжения (отключить батарейку) лампа должна погаснуть.

Если лампа не загорается — проверьте полярность батарейки (для ТТР с полярностью) и убедитесь, что лампа и провода исправны. Если лампа горит постоянно независимо от управления — выходной симистор пробит.

Важно: При проверке соблюдайте технику безопасности — работа с напряжением 220В опасна для жизни.

2. Тестовый стенд для твердотельного реле постоянного тока

Для проверки ТТР постоянного тока потребуются:

• Источник управляющего напряжения (3-32В DC) — батарейка 9-12В.

• Источник коммутируемого напряжения (12-24В DC) — батарейка или блок питания.

• Нагрузка — лампа 12В или 24В (соответственно) или мощный резистор.

• Соединительные провода.

Схема подключения:

1. Силовая цепь: Подключите последовательно выходные клеммы ТТР, лампу и источник питания постоянного тока. Соблюдайте полярность (плюс источника к плюсовой выходной клемме ТТР, минус к минусу, лампа в разрыв).

2. Цепь управления: Подключите управляющую батарейку к входным клеммам.

Проверка:

• При подаче управления лампа горит.

• При снятии управления — гаснет.

Особенности: Для ТТР постоянного тока важно соблюдать полярность при подключении нагрузки. Если лампа горит постоянно, несмотря на снятие управления — MOSFET пробит. Если не загорается — проверьте полярность и целостность нагрузки.

Признаки неисправности твердотельного реле

Знание типичных признаков неисправности поможет быстро понять, что реле вышло из строя.

Важно: Если твердотельное реле вышло из строя, не пытайтесь его ремонтировать (за исключением замены встроенного предохранителя, если он есть). Внутренние компоненты (симистор, оптрон) не являются ремонтопригодными в полевых условиях, а самодельный ремонт не гарантирует безопасность.

Частые ошибки при проверке ТТР

• Проверка выходной цепи мультиметром без отключения нагрузки. Это может повредить мультиметр и привести к травме.

• Подача управления на ТТР переменного тока от источника 24В AC. Входы 3-32В DC рассчитаны только на постоянное напряжение. Подача переменного может повредить оптрон.

• Проверка целостности симистора обычным мультиметром без учета снаббера. RC-цепь может создавать эффект «зарядки», что вводит в заблуждение.

• Проверка ТТР без нагрузки (особенно типа Zero-Crossing). Без тока нагрузки симистор может не открыться, что приведет к ложно выводу о неисправности.

• Игнорирование нагрева радиатора. Перегрев — самая частая причина отказа ТТР. Если реле горячее, это неисправность (перегрузка или плохой контакт).

Как провести профилактику и продлить срок службы TTP

Специалисты «НТК Приборэнерго» за годы работы с твердотельными реле выработали простые, но эффективные правила, которые помогают избежать преждевременного выхода устройств из строя. Делимся ими с вами.

• Выбирайте ТТР с запасом по току не менее 30-50% для активной нагрузки и 200-300% для индуктивной.

• Используйте радиаторы при токах >10А.

• Применяйте защитные элементы: варистор (для AC) и диод (для DC) параллельно нагрузке.

• Обеспечьте хорошую вентиляцию в шкафу.

• Соблюдайте полярность при подключении ТТР постоянного тока.

• Регулярно проводите визуальный осмотр и проверку контактных соединений (раз в полгода-год).

Вопросы и ответы

1. Как быстро проверить твердотельное реле мультиметром в домашних условиях?

Для проверки реле мультиметром переведите прибор в режим измерения сопротивления (Ом) или проверки диодов. Проверьте входную цепь: сопротивление между управляющими клеммами (обычно A1 и A2) должно составлявать десятки-сотни Ом (для реле постоянного тока) или быть бесконечным (для реле переменного тока с внутренним выпрямителем). Проверьте выходную цепь: без управляющего сигнала сопротивление между выходными клеммами должно быть очень большим (десятки МОм). При подаче управляющего напряжения мультиметром это проверить сложно — лучше собрать простой тестовый стенд с нагрузкой.

2. Как проверить работоспособность с помощью лампочки и батарейки?

Самый доступный способ проверки работоспособности твердотельного реле — собрать простой тестовый стенд. Для реле переменного тока: на выходные клеммы подключите последовательно лампу накаливания 220В и сеть. На входные клеммы подайте управляющее напряжение (например, от батарейки 9-12В для ТТР с входом 3-32В DC). При подаче управления лампа должна загореться, при снятии — погаснуть. Для реле постоянного тока используйте лампу 12В и батарейку того же напряжения, соблюдая полярность. Если лампа реагирует на управление — реле исправно.

3. Как проверить на работоспособность в полевых условиях без нагрузки?

В полевых условиях без нагрузки полную проверку работоспособности твердотельного реле выполнить сложно. Однако можно проверить входную цепь: сопротивление между клеммами A1 и A2 должно быть в норме (не бесконечность и не ноль). Также можно проверить выходную цепь на короткое замыкание: сопротивление между выходными клеммами без подачи управления должно быть очень большим. Если есть режим проверки диодов, можно измерить падение напряжения на внутреннем диоде (для ТТР постоянного тока). Наличие сквозной проводимости при отключенном управлении однозначно указывает на неисправность.

4. Какие признаки указывают на неисправность твердотельного реле?

Основные признаки неисправности твердотельного реле: нагрузка не включается при подаче управляющего сигнала; нагрузка не выключается даже при снятии управления (выходной ключ «залип»); реле сильно греется без нагрузки или при номинальном токе; наблюдается нестабильная коммутация (мерцание нагрузки). Механически реле может вздуваться (из-за перегрева), иметь следы подгорания или трещины на корпусе. Также внутренняя неисправность может быть вызвана пробоем варистора или снаббера.

Промежуточное реле: назначение, принцип работы и устройство

Узнайте больше

Заключение

Умение правильно проверить твердотельное реле (ТТР) — это важный навык для любого специалиста по автоматизации и электронике. Регулярная диагностика помогает предотвратить аварийные остановки оборудования, вовремя заметить признаки деградации и произвести замену. Запомните: мультиметр позволяет выявить только явные неисправности (обрыв или короткое замыкание). Для полной проверки работоспособности лучше всего собрать простой тестовый стенд с нагрузкой — лампой накаливания.
