Что такое твердотельное реле (ТТР): принцип работы, преимущества и сферы применения

В мире автоматизации требования к надежности, долговечности и быстродействию коммутационных устройств постоянно растут. Электромеханические реле, десятилетиями служившие верой и правдой, имеют свои ограничения: щелкающие контакты изнашиваются, искрят, создают радиопомехи и имеют конечный ресурс срабатываний. Альтернативой им стали твердотельные реле — полностью электронные устройства, лишенные движущихся частей. В этой статье мы подробно разберем, что такое твердотельное реле (полупроводниковое), каков принцип его работы, какие у него преимущества и недостатки, где оно применяется и как правильно его выбрать.

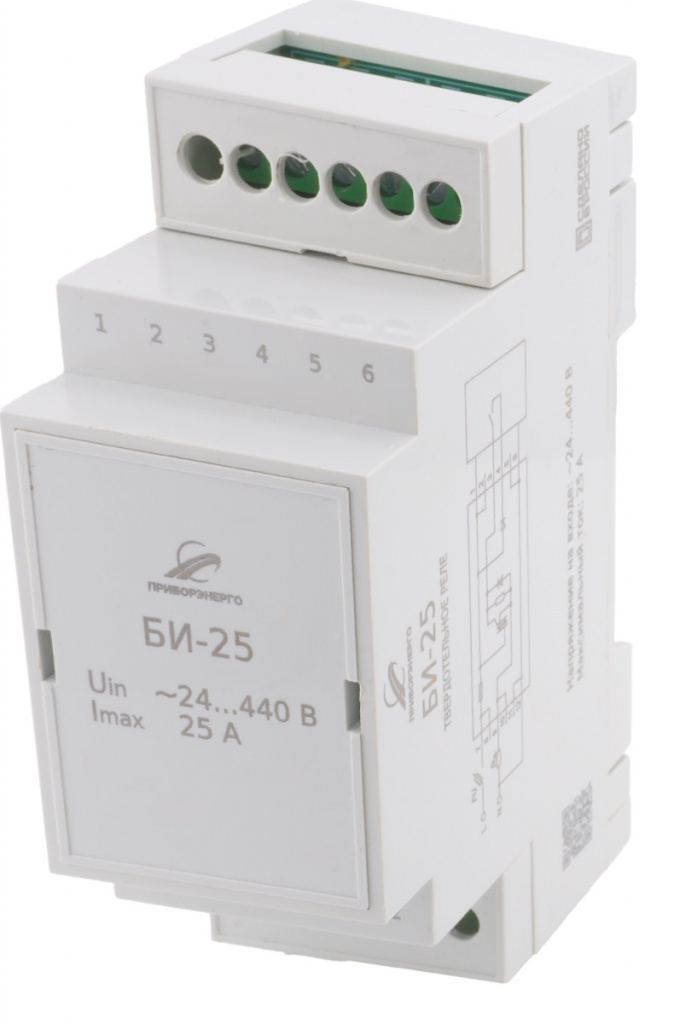

Твердотельные реле серии БИ на 25 А производства «НТК Приборэнерго»

Что такое твердотельное реле

Твердотельное реле (ТТР) (Solid State Relay, SSR) — это электронное коммутационное устройство, в котором переключение электрической цепи происходит без использования механических движущихся частей. Функцию переключающего элемента выполняют полупроводниковые приборы: тиристоры, симисторы (для цепей переменного тока) или транзисторы (для цепей постоянного тока). Они обеспечивают высокоскоростное, бесшумное и искробезопасное включение/выключение нагрузки.

Ключевые особенности:

• Полное отсутствие движущихся частей и механического износа;

• Бесшумность работы — нет характерного «щелчка»;

• Микропроцессорная совместимость — легко управляются от логических схем;

• Высокая устойчивость к вибрациям и ударам;

• Гальваническая развязка цепей управления и нагрузки.

Твердотельные реле (полупроводниковые реле) – это переключатель переменного тока, состоящий из коммутирующего устройства и схемы управления тиристором (симистором). Они обеспечивают коммутацию силовых цепей для нагрузки резистивного или индуктивного типа. Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования.

Твердотельное реле БИ-25

Смотреть

Устройство и принцип работы

1. Конструкция ТТР

Несмотря на разнообразие моделей, большинство твердотельных реле имеют схожую структуру и состоят из следующих основных узлов:

• Входная цепь (управления): Принимает управляющий сигнал (обычно постоянное напряжение 3-32 В, или переменное 90-250 В). Часто содержит светодиод для индикации состояния.

• Узел гальванической развязки: Самый ответственный элемент. Чаще всего это оптрон (оптопара), состоящий из светодиода и фототиристора или фототранзистора. Обеспечивает полную электрическую изоляцию между цепью управления и силовой цепью, защищая низковольтную электронику от высокого напряжения нагрузки и устраняя влияние помех. В некоторых дешевых моделях используется трансформаторная развязка.

• Триггерная схема: Обрабатывает сигнал с оптрона и формирует управляющие импульсы для силового ключа.

• Силовой ключ (выходная цепь): Главный коммутирующий элемент. Для переменного тока — это симистор, или два встречно-параллельно включенных тиристора. Для постоянного тока — мощный транзистор (MOSFET или IGBT).

• Схема защиты (частично): Может включать снаббер (RC-цепь) для защиты от ложных срабатываний и ограничения скорости нарастания напряжения (dv/dt), а также варистор для подавления кратковременных перенапряжений.

• Прозрачная защитная крышка — закрывает монтажную панель с клеммами и электроникой.

Вся конструкция залита компаундом для защиты от пыли, влаги и механических воздействий и помещена в компактный пластиковый или металлический корпус. Основные элементы твердотельного реле — входной узел, схема развязки и мощный полупроводниковый ключ.

2. Принцип работы ТТР

1. На входную клемму подается управляющий сигнал (например, +5В DC). Через светодиод оптрона начинает течь ток, и он излучает инфракрасный свет.

2. Фотодетектор оптрона (фототиристор или фототранзистор) улавливает этот свет и открывается, подавая напряжение на схему управления силовым ключом, которая, в свою очередь, формирует управляющие импульсы для симистора (тиристора).

3. Силовой ключ (симистор, тиристоры или транзистор) открывается и начинает проводить ток, замыкая цепь нагрузки.

4. При снятии управляющего сигнала светодиод оптрона гаснет. Фотодетектор закрывается, и схема управления перестает подавать сигналы на открытие силового ключа. При следующем переходе тока через ноль (для переменного тока) силовой ключ естественным образом закрывается.

Классификация и виды твердотельных реле

Твердотельные реле классифицируются по нескольким основным признакам.

1. По типу коммутируемого тока

2. По способу коммутации

ТТР с управлением через ноль подходят для нагрузки резистивного типа и позволяют исключить помехи при включении. Реле с фазовым управлением позволяет плавно регулировать нагрузку.

3. По количеству фаз

• Однофазные (Single-Phase): Наиболее распространены, используются в быту и промышленности для управления одной фазой.

• Трехфазные (Three-Phase): Могут быть на основе трех однофазных ТТР в одном корпусе или специализированные. Для коммутации сразу трех фаз в трехфазных нагрузках (двигатели, мощные ТЭНы).

4. По способу монтажа

• На DIN-рейку: Устанавливаются в электрощиты и шкафы автоматизации, клеммы для винтового подключения.

• Для печатного монтажа (PCB): Небольшие компоненты для пайки непосредственно в плату устройства.

• Панельный монтаж: Крепятся винтами на панель управления или в корпус оборудования, с выносными клеммами.

Технические характеристики

Основные параметры при выборе:

Преимущества и недостатки твердотельных реле

Преимущества перед электромеханическими реле

• Неограниченный ресурс: отсутствие механического износа контактов делает теоретический ресурс практически бесконечным и ограниченным лишь старением полупроводников (годы и десятки лет).

• Высокое быстродействие: время переключения в тысячи раз быстрее, чем у электромеханического аналога, что позволяет использовать их в высокочастотных системах и ШИМ-регулировании.

• Бесшумность: полное отсутствие щелчков и вибрации во время работы.

• Устойчивость к внешним воздействиям: отличная работа в условиях сильной вибрации, ударов, пыли и влаги (после заливки компаундом).

• Искробезопасность: отсутствие искрения при коммутации позволяет использовать ТТР во взрыво- и пожароопасных зонах.

• Чистая коммутация: возможность включения в момент перехода через ноль (Zero-Crossing) минимизирует образование электромагнитных помех (EMI).

• Гальваническая развязка: стандартная особенность ТТР — разделение цепей управления и нагрузки, что повышает безопасность.

• Регулирование мощности: возможность плавной регулировки (диммирования) мощности на нагрузке.

Недостатки

• Выделение тепла: на полупроводниковом ключе всегда есть остаточное падение напряжения (около 1-2 В), что при больших токах приводит к заметному нагреву. Для мощных ТТР требуются радиаторы и принудительное охлаждение.

• Ток утечки в закрытом состоянии: у симисторов есть небольшой ток утечки (единицы миллиампер), что может быть критично для некоторых типов нагрузки.

• Чувствительность к перегрузкам и перенапряжениям: полупроводниковый ключ может быть мгновенно пробит кратковременным перенапряжением, требующим дополнительной защиты (варистор, снаббер).

• Ограниченная перегрузочная способность: хотя ТТР выдерживают кратковременные броски тока, длительная перегрузка для них губительна.

• Высокая стоимость: цена твердотельного реле значительно выше, чем у электромеханического аналога с аналогичными параметрами.

Чек-лист как выбрать твердотельного реле

Большинство ошибок при выборе реле (ТТР) связаны с тремя вещами — неправильной оценкой нагрузки, недоучетом пусковых токов и игнорированием условий охлаждения. Мы собрали ключевые критерии в наглядный чек-лист. Просто пройдите по пунктам — и вы подберете реле, которое прослужит годы без сюрпризов.

1. Определите тип и параметры нагрузки

• Активная (резистивная): ТЭНы, лампы накаливания. Можно выбирать ТТР с любым типом управления.

• Индуктивная (реактивная): двигатели, насосы, компрессоры, катушки. Используйте ТТР с запасом по току (3-5 кратный запас от номинала двигателя), обязательно устанавливайте варистор или снаббер. Предпочтительны модели с детектором нуля.

• Емкостная: импульсные блоки питания, конденсаторы. Характеризуется огромными пусковыми токами. Требуют значительного запаса по току (5-10 кратного).

2. Выбор по току нагрузки

Номинальный ток ТТР должен быть не менее 120-150% от максимального тока нагрузки. Для индуктивной и емкостной нагрузки запас следует увеличить. Также учитывайте, что ток, при котором работают ТТР, зависит от температуры окружающей среды. При нагреве более чем на каждые 10°С выше 40°С, допустимый ток уменьшается на 20-25%.

3. Выбор по напряжению

• По нагрузке: максимальное напряжение (пиковое) должно быть не менее, чем в 1,5-2 раза превышать рабочее напряжение питающей сети. Не забывайте про возможные скачки напряжения.

• По управлению: напряжение управления должно соответствовать вашей системе (напряжение постоянного тока 3-32 В — наиболее универсальное, переменного тока 90-250 В — для управления напрямую от сети 220 В). Ток управления должен обеспечиваться источником сигнала.

4. Выбор способа коммутации

5. Выбор по способу монтажа и охлаждения

• Для токов до 10 А возможно использование без радиатора.

• Для токов от 10 А до 25 А требуется радиатор.

• Для токов выше 25 А требуется радиатор, а при работе на верхнем пределе — принудительное обдувание вентилятором.

• Учитывайте доступное пространство в шкафу.

Области применения твердотельных реле

Твердотельные реле используются повсеместно, где требуется частая коммутация, бесшумная работа или взрывобезопасность:

• Промышленная автоматизация: управление нагревателями (ТЭНами) в термопластавтоматах, экструдерах, печах, сушильных шкафах, упаковочном оборудовании.

• Управление двигателями: пуск и реверс небольших двигателей (вентиляторов, насосов).

• Системы отопления и вентиляции: управление калориферами, нагревательными элементами, вентиляторами.

• Освещение: включение/выключение или плавная регулировка яркости (диммирование) как в быту (умный дом), так и на сцене, в архитектурной подсветке.

• Медицинская техника: в аппаратах ИВЛ, стерилизаторах, диагностическом оборудовании, где требуется надежность и чистота.

• Зарядные станции для электромобилей: коммутация высоких токов постоянного тока.

• Научные лаборатории и испытательное оборудование.

Заключение

Твердотельные (полупроводниковые) реле – это современное, надежное и высокотехнологичное решение для коммутации электрических цепей, особенно в системах, требующих высокой частоты переключений, долговечности, бесшумной работы или обуславливающих работу во взрывоопасной среде. Они значительно превосходят электромеханические реле по ресурсу, быстродействию и устойчивости к внешним воздействиям, но требуют правильного выбора с учетом типа нагрузки и организации эффективного охлаждения.
