Электронный переключатель фаз ПЭФ 301 — это устройство, предназначенное для обеспечения бесперебойного питания особо ответственных однофазных потребителей от трехфазной сети. В ситуациях, когда качество напряжения в одной фазе ухудшается или происходит ее полное отключение, ПЭФ 301 автоматически переключает нагрузку на другую фазу с нормальными параметрами. Это позволяет защитить дорогостоящее оборудование от недопустимых колебаний напряжения и обеспечить его непрерывную работу.
В данной статье мы подробно рассмотрим устройство, принцип работы, схемы подключения и настройку ПЭФ 301.

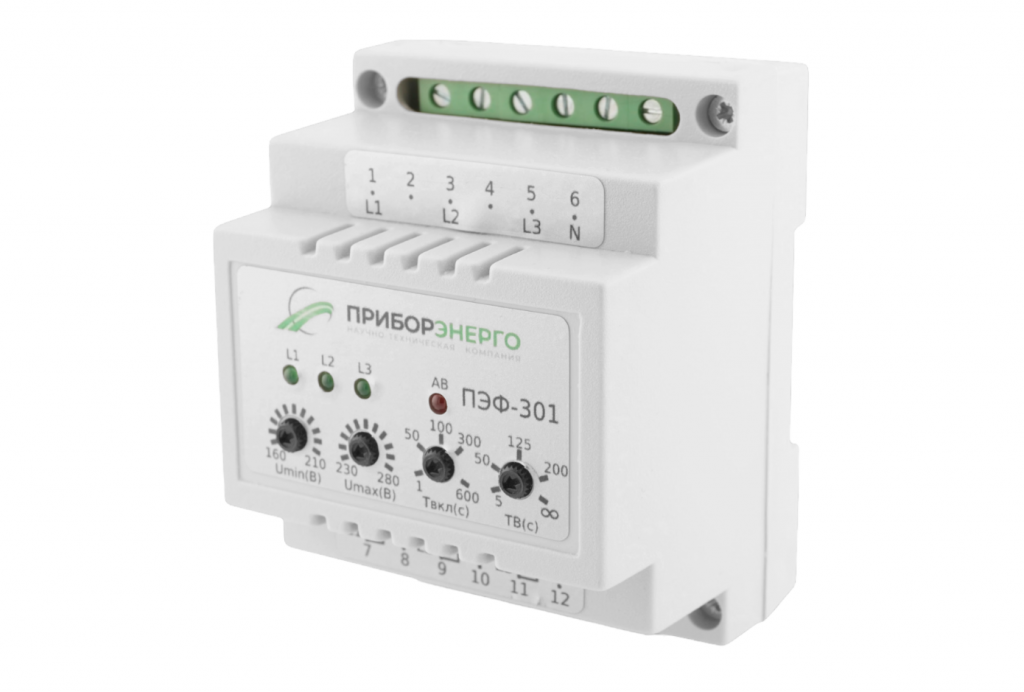

ПЭФ 301 производства «НТК Приборэнерго»
Назначение и область применения ПЭФ 301
Электронный трехфазный переключатель фаз ПЭФ 301 предназначен для питания промышленной и бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3х380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
Где применяется ПЭФ 301
Устройство используется в различных сферах, где требуется гарантированное питание критически важного оборудования:
-
Индивидуальные жилые дома и коттеджи — защита газовых котлов, циркуляционных насосов, систем автоматики и безопасности;
-
Медицинские учреждения — бесперебойное питание жизнеобеспечивающего оборудования;
-
Промышленные объекты — защита контроллеров, систем управления, измерительных приборов;
-
Серверные и телекоммуникационные узлы — обеспечение питания сетевого оборудования;
-
Объекты сельского хозяйства — защита систем автоматического полива, вентиляции, обогрева;
-
Торговые и офисные помещения — бесперебойная работа кассовых аппаратов, компьютеров, систем безопасности.
Основные особенности
-
Автоматический выбор наиболее благоприятной фазы в зависимости от наличия и качества напряжения;
-
Работа от трехфазной четырехпроводной сети 3х380В с нулевым проводом (N);
-
Возможность питания нагрузки мощностью до 3,5 кВт (16 А) непосредственно от ПЭФ 301;
-
Возможность управления внешними магнитными пускателями для коммутации нагрузки большей мощности;
-
Регулируемые пороги минимального и максимального напряжения;
-
Установка на DIN-рейку для удобного монтажа в распределительном щите.
Принцип работы ПЭФ 301
В зависимости от наличия и качества напряжения на фазах ПЭФ 301 автоматически производит выбор наиболее благоприятной фазы и запитывает от нее однофазную нагрузку. Устройство непрерывно контролирует напряжение на каждой из трех фаз и нулевом проводе, сравнивая текущие значения с заданными пользователем порогами.
Алгоритм работы
При нормальном качестве напряжения на всех фазах нагрузка подключается к одной из фаз (обычно к первой). Если напряжение на этой фазе выходит за допустимые пределы (становится ниже минимального порога или выше максимального), устройство переключает нагрузку на другую фазу, где напряжение находится в норме.
Если качество напряжения не соответствует норме ни на одной из фаз, нагрузка отключается. При восстановлении параметров хотя бы на одной фазе нагрузка подключается автоматически после заданной выдержки времени.
Режимы работы с нагрузкой
ПЭФ 301 может работать с нагрузкой в двух режимах, в зависимости от ее мощности:
-
Режим 1: Нагрузка до 3,5 кВт (16 А). При мощности, не превышающей 3,5 кВт, нагрузка подключается непосредственно к выходным клеммам ПЭФ 301. Встроенное коммутационное устройство (реле или симистор) осуществляет коммутацию, и дополнительное оборудование не требуется.
-
Режим 2: Нагрузка свыше 3,5 кВт (более 16 А). При мощности, превышающей 3,5 кВт, ПЭФ 301 не коммутирует нагрузку напрямую, а управляет катушками внешних магнитных пускателей (контакторов) соответствующей мощности. В этом случае переключатель фаз подает управляющий сигнал на катушку пускателя той фазы, которая в данный момент является приоритетной, а сам пускатель коммутирует силовую цепь нагрузки. Магнитные пускатели в комплект поставки не входят и приобретаются отдельно.
Схема подключения ПЭФ 301
Пользователь выставляет минимальное и максимальное значение напряжения устройства, при котором оно отключает нагрузку (переключается на резервную фазу). Подключается к трехфазной сети, согласно рисунка 2, через клеммы 1 (L1), 3 (L2), 5 (L3), 6 (N). Устройство проверяет наличие напряжения и его параметры в фазах.
Фаза L1 является приоритетной. При нормальном напряжении на всех фазах, подключенных к устройству, нагрузка постоянно будет запитана от L1. Если на L1 значение напряжения выходит за пороги срабатывания, устройство за 0,2с. переключает нагрузку на другую фазу, если напряжение на ней соответствует допустимому уровню. Если напряжение на L1, L2, L3 не соответствует выставленным порогам — нагрузка отключается.
С недопустимыми параметрами переключение на фазу не производится. После перехода на резервную фазу и восстановления параметров напряжения на приоритетной, нагрузка переключится на приоритетную фазу через время возврата ТВ (от 5 до 200с), заданное потребителем. Если ТВ в положении “∞” (приоритет выведен), возврат на приоритетную фазу не происходит. Если снизилось значение напряжения ниже минимального порога срабатывания, то переключение (отключение) нагрузки происходит с временной задержкой 12с. Если напряжение превысило уровень максимального порога срабатывания — переключение (отключение) нагрузки происходит сразу.
При отключении нагрузки от трех фаз, устройство продолжает контролировать напряжения на всех фазах. Нагрузка включится через время Твкл, заданное потребителем, при восстановлении напряжения хотя бы на одной из фаз.
В устройстве предусмотрена внутренняя блокировка от залипания контактов выходных встроенных реле, а также контроль состояния силовых контактов МП во внешней цепи (блокировка от их залипания, используется клемма 12, рисунок 3).

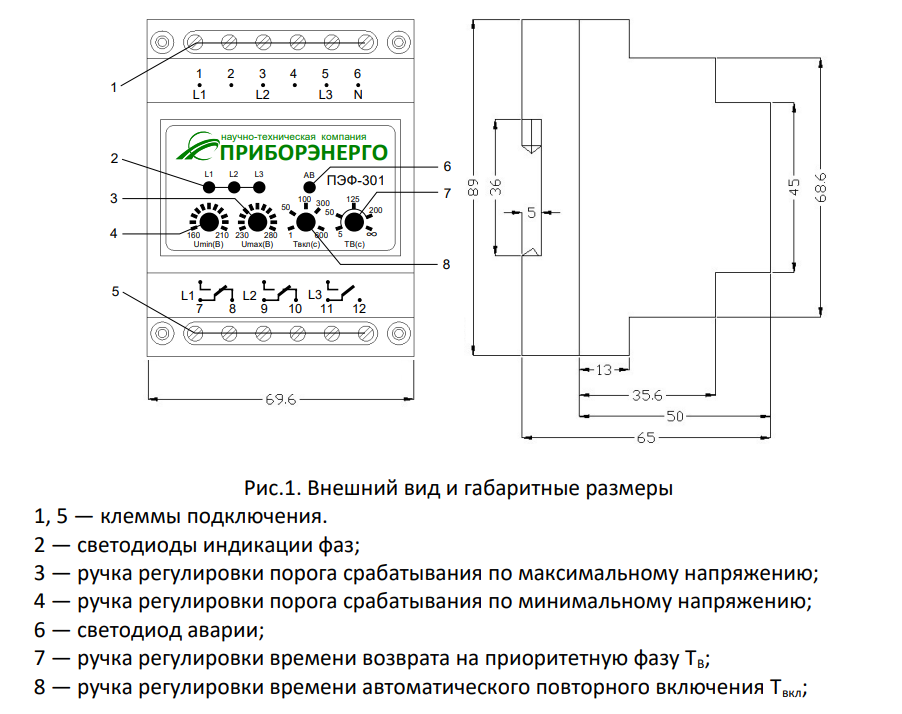

Перед подключением в сеть необходимо выставить ручками потенциометров на панели прибора пороговые значения:
-
Umin — уровень минимального порога срабатывания реле;
-
Umax — уровень максимального порога срабатывания реле;
-
Твкл — время автоматического повторного включения нагрузки после восстановления параметров напряжения на одной из фаз, а также время первоначального включения нагрузки при подаче напряжения на прибор;
-
ТВ — диапазон времени возврата на приоритетную фазу.
Для холодильников, кондиционеров и других компрессорных приборов Твкл рекомендуется выставлять в пределах 3-4 мин, для других приборов — согласно их инструкций по эксплуатации.
Допускается изменять уровни Umin, Umax, Твкл, ТВ во время работы прибора с соблюдением правил техники безопасности.

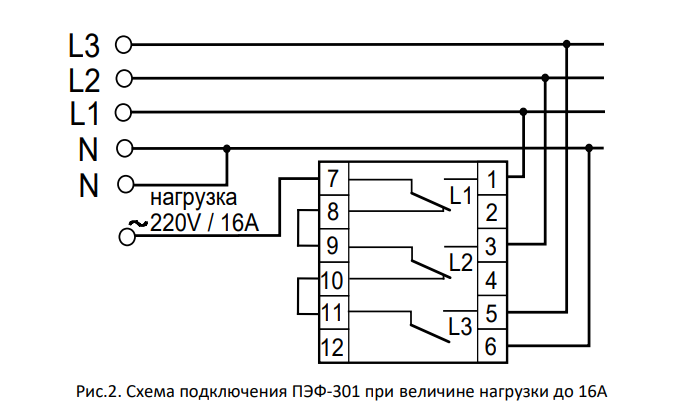

При величине нагрузки до 16А установить перемычки между клеммами 8-9 и 10- 11 (Рис. 2).

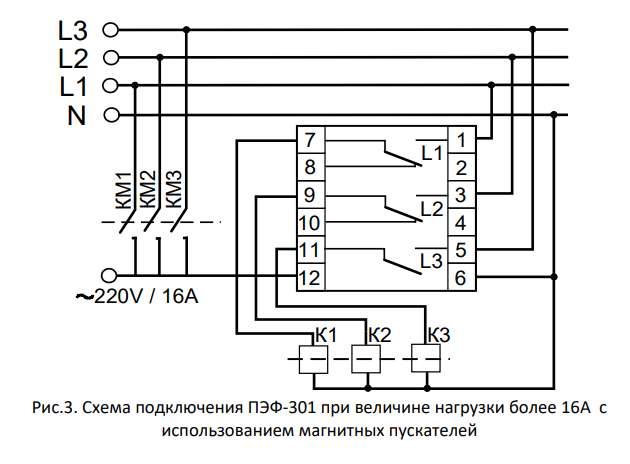

При величине нагрузки более 16 А и в случае использования МП, убрать перемычки между клеммами 8-9 и 10-11 (Рис. 3).
Примечание — при наличии напряжения на клемме 12, переключение не происходит.
Зеленые светодиоды L1, L2, L3 на лицевой панели показывают фазу от которой питается нагрузка. Если произойдет отключение нагрузки от всех трех фаз, горит красный светодиод AB.
Если в одной сети используется несколько приборов для разных групп потребителей, то для предотвращения перегрузки по фазам, рекомендуется выбирать разные приоритетные фазы для разных однофазных потребителей.
Важные замечания по монтажу
-
Все подключения должны выполняться при отключенном напряжении;
-
Сечение подключаемых проводов должно соответствовать току нагрузки;
-
Для многожильных проводов рекомендуется использовать наконечники НШВИ;
-
Обеспечьте надежную затяжку винтовых соединений;
-
Соблюдайте полярность подключения нулевого провода;
-
При использовании внешних пускателей выбирайте модели с катушками на напряжение 220В (или соответствующее напряжению управления);
-
Учитывайте, что катушки пускателей потребляют ток, который должен коммутировать ПЭФ 301 (обычно это десятки-сотни миллиампер).
Эксплуатация и обслуживание
Условия эксплуатации
-
Устройство предназначено для установки в закрытых помещениях с естественной вентиляцией;
-
Допустимая температура окружающего воздуха — от -45°С до +70°С;
-
Не допускается попадание на устройство воды, масел, агрессивных жидкостей и газов;
-
Избегайте установки в местах с сильной вибрацией и вблизи нагревательных приборов.
Проверка работоспособности
Периодически (рекомендуется не реже одного раза в год) следует проверять работоспособность устройства:
-
Визуально осмотрите устройство на предмет повреждений и следов перегрева;
-
Проверьте надежность затяжки контактных соединений;
-
При наличии возможности, имитируйте пропадание напряжения на фазах (например, отключив соответствующие автоматы) и убедитесь, что переключатель корректно переводит нагрузку на другую фазу;
-
Проверьте срабатывание при превышении порогов напряжения, если есть возможность регулировать напряжение.
Отличие ПЭФ 301 от других устройств
ПЭФ 301 и реле напряжения
Обычное реле напряжения контролирует параметры только одной фазы и при их отклонении просто отключает нагрузку. ПЭФ 301 не только контролирует все три фазы, но и автоматически переключает нагрузку на исправную фазу, обеспечивая бесперебойность питания.
ПЭФ 301 и источник бесперебойного питания (ИБП)
ИБП содержит аккумуляторы и обеспечивает питание при полном пропадании сети, но имеет ограниченное время автономии и высокую стоимость. ПЭФ 301 не имеет аккумуляторов и работает только при наличии хотя бы одной исправной фазы в сети. Однако он значительно дешевле, не требует обслуживания и может работать с нагрузкой любой мощности (при использовании внешних пускателей).
ПЭФ 301 и стабилизатор напряжения
Стабилизатор выравнивает напряжение, но не переключает фазы. Если на всех фазах напряжение низкое, стабилизатор может не справиться. ПЭФ 301 выбирает фазу с наилучшими параметрами, но не стабилизирует напряжение.
Примеры применения
Пример 1: Защита газового котла в частном доме
В частном доме установлен газовый котел, чувствительный к качеству напряжения. При пропадании одной фазы в сельской сети котел может отключиться, что приведет к охлаждению дома и размораживанию системы отопления.
Установка ПЭФ 301 мощностью до 3,5 кВт позволяет подключать котел непосредственно к переключателю. При пропадании или ухудшении качества на одной фазе устройство автоматически переключит котел на другую фазу, обеспечивая непрерывную работу отопления.
Пример 2: Питание серверного оборудования в офисе
В небольшом офисе требуется обеспечить бесперебойное питание серверов и сетевого оборудования общей мощностью 5 кВт.
Устанавливается ПЭФ 301 с тремя внешними магнитными пускателями на 25 А каждый. Силовые контакты пускателей объединяются и подключаются к нагрузке. ПЭФ 301 управляет катушками пускателей, подавая питание на тот пускатель, фаза которого в данный момент наиболее благоприятна. Это обеспечивает непрерывное питание серверного оборудования даже при нестабильной работе питающей сети.
Вывод
Электронный переключатель фаз ПЭФ — это надежное и эффективное решение для обеспечения бесперебойного питания однофазных потребителей в трехфазных сетях. Он автоматически выбирает наиболее благоприятную фазу, защищает нагрузку от недопустимых колебаний напряжения и может работать с оборудованием любой мощности при использовании внешних магнитных пускателей.
Простота установки, удобство настройки и доступная цена делают ПЭФ 301 идеальным выбором для защиты критически важных потребителей в частных домах, офисах, на промышленных объектах. Правильно выполненное подключение и корректная настройка порогов напряжения обеспечат долговременную и надежную работу как самого переключателя, так и подключенного к нему оборудования.
Вопросы и ответы
1. Чем отличается ПЭФ 301 от обычного реле напряжения?
Обычное реле напряжения контролирует только одну фазу и при отклонении параметров просто отключает нагрузку. ПЭФ 301 контролирует все три фазы и автоматически переключает нагрузку на ту фазу, где напряжение находится в допустимых пределах. Это обеспечивает бесперебойность питания, а не просто аварийное отключение.
2. Можно ли подключать к ПЭФ 301 нагрузку мощностью 7 кВт напрямую?
Нет, нельзя. Максимальный ток, который может коммутировать встроенное реле ПЭФ 301, составляет 16 А (до 3,5 кВт). Для нагрузки мощностью 7 кВт необходимо использовать внешние магнитные пускатели (контакторы) соответствующей мощности. ПЭФ 301 будет управлять их катушками, а силовые цепи коммутируют сами пускатели.
3. Что произойдет, если на всех трех фазах напряжение выйдет за допустимые пределы?
Если напряжение на всех трех фазах станет ниже установленного порога Umin или выше порога Umax, ПЭФ 301 отключит нагрузку. При восстановлении нормальных параметров хотя бы на одной фазе нагрузка будет автоматически подключена после заданной выдержки времени.
4. Нужен ли отдельный стабилизатор напряжения при использовании ПЭФ 301?
Устройство не стабилизирует напряжение, а только выбирает фазу с наилучшими параметрами. Если в вашей сети напряжение постоянно низкое или высокое на всех фазах одновременно, одного переключателя фаз недостаточно. В таком случае потребуется дополнительная установка стабилизатора напряжения.
5. Требуется ли техническое обслуживание прибора?
Устройство не требует специального технического обслуживания. Рекомендуется периодически (раз в год) проверять надежность контактных соединений и очищать корпус от пыли. Также желательно проверять работоспособность, имитируя пропадание фаз.
