Электронные переключатели фаз (ПЭФ) — это устройства, которые позволяют автоматически переключать питание на другую фазу в случае отказа одной из них. Реле выбора фаз широко применяется в системах электроснабжения для обеспечения надежности и безопасности работы оборудования. Принцип их работы основан на контроле напряжения на каждой фазе. Если напряжение на одной из фаз падает ниже определенного уровня, автоматический переключатель переключает питание на другую рабочую фазу. Если параметры напряжения на исходной фазе восстановятся, автоматический переключатель сможет вернуть нагрузку обратно. Это позволяет предотвратить возможные повреждения оборудования и обеспечить его стабильную работу.
Однако перед покупкой важно понять ключевой вопрос: переключатель фаз однофазный или трехфазный вам нужен? В этой статье мы подробно разберем разницу между этими устройствами, их назначение, преимущества и поможем сделать правильный выбор для вашего дома или предприятия.

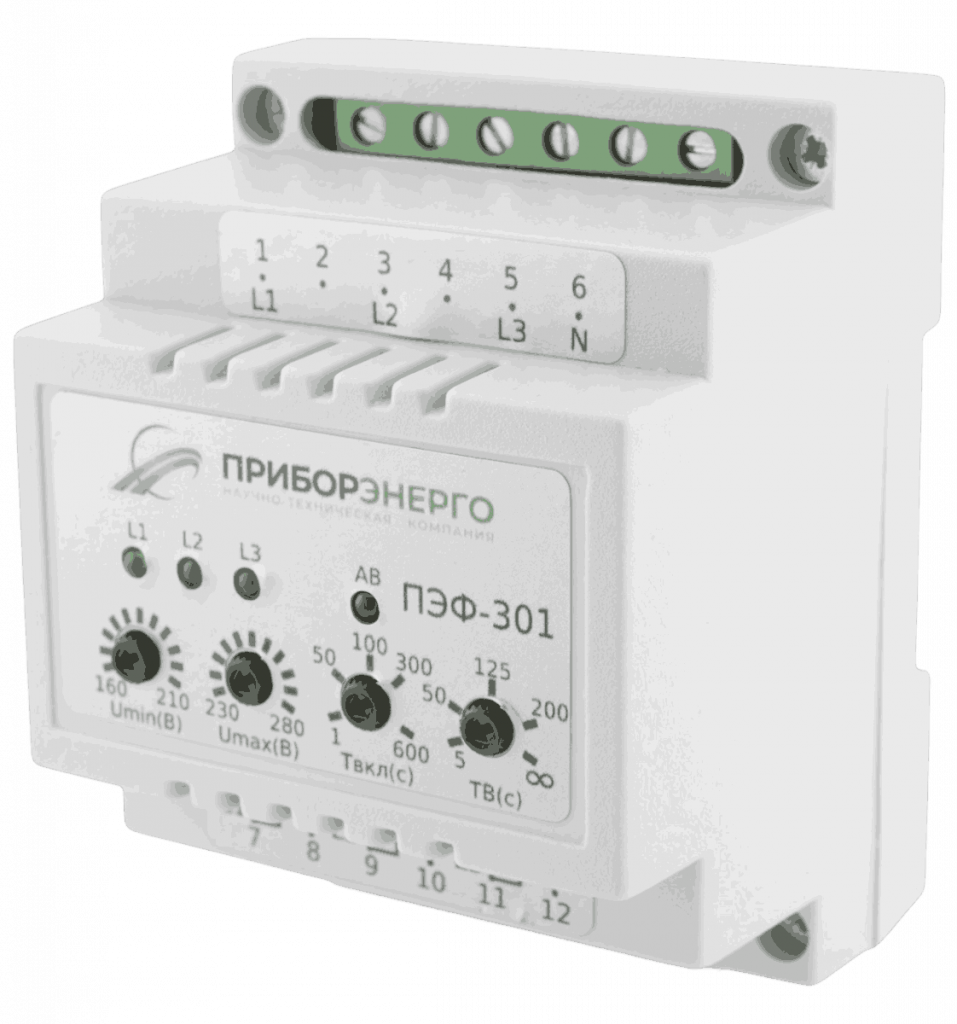

Электронный переключатель фаз ПЭФ-301 производства «НТК Приборэнерго»
Что такое переключатель фаз и зачем он нужен
Переключатель фаз (электронный переключатель фаз, реле выбора/контроля фаз) — это устройство, обеспечивающее автоматическое переключение нагрузки между несколькими фазами трехфазной сети. Его основная цель — гарантировать бесперебойное питание критически важного оборудования в случае:
-
Полного пропадания напряжения на одной из фаз.
-
Недопустимого понижения (просадки) напряжения ниже установленного порога.
-
Недопустимого повышения (перенапряжения) выше установленного порога.
-
Обрыва нулевого провода (в некоторых моделях).
Устройство постоянно контролирует параметры напряжения на всех фазах и подключает нагрузку к той фазе, где качество напряжения наилучшее (в пределах заданных уставок). При восстановлении параметров на основной фазе может произойти обратное переключение.
Переключатели фаз могут быть установлены как на крупных промышленных объектах, так и в жилых домах. Они позволяют уменьшить риски возникновения аварий и повысить надежность электроснабжения. Однако, необходимо учитывать, что установка автоматических переключателей фаз требует определенных знаний и навыков. Поэтому рекомендуется обращаться к специалистам для правильного монтажа и настройки устройства.
Ключевые отличия: ПЭФ однофазный или трехфазный
Несмотря на схожесть названий, эти устройства предназначены для решения принципиально разных задач.
Однофазный переключатель фаз (ПЭФ)
Основное назначение: Обеспечить бесперебойное питание однофазной нагрузки (220В) от трехфазной сети (380В). Он автоматически выбирает лучшую из трех фаз для питания вашего однофазного прибора.
Как это работает: На вход устройства подаются все три фазы (L1, L2, L3) и ноль (N). Внутренний контроль непрерывно оценивает напряжение на них. На выходе устройства вы получаете одну лучшую фазу (L out) и N. Если напряжение на текущей активной фазе выходит за допустимые пределы, ПЭФ мгновенно переключает выходную линию на другую, нормальную фазу.
Где применяется:
-
Защита газовых, твердотопливных и электрических котлов отопления.
-
Бесперебойное питание циркуляционных насосов систем отопления и ГВС.
-
Питание систем «умный дом», серверов, сетевого оборудования.
-
Обеспечение электропитанием холодильников, морозильных камер.
-
Питание насосных станций водоснабжения и канализации (для частных домов).
Популярность: Переключатель фаз однофазный востребован в частном секторе и небольших офисах, где есть три фазы на вводе, но критичные потребители — однофазные.
Трехфазный
Понятие «трехфазный переключатель фаз» может иметь два основных значения. Важно различать их!
Значение 1: Реверсивный переключатель для двигателя
-
Назначение: Изменение порядка чередования фаз на выходе для изменения направления вращения трехфазного асинхронного двигателя.
-
Механизм: Это ручной или автоматический переключатель (часто кулачковый), который меняет местами две любые фазы. Для автоматического реверса используется два контактора с блокировкой.
-
Применение: Промышленные станки, рольставни и ворота с трехфазным приводом, конвейеры.
Значение 2: Трехфазный АВР (Автоматический ввод резерва) для трехфазной нагрузки
-
Назначение: Обеспечить питание трехфазной нагрузки (380В) при пропадании одной из вводных линий. Это переключатель между двумя или тремя независимыми трехфазными вводами.
-
Механизм: Контролирует все напряжения всех трех фаз. При исчезновении входной линии целиком, устройство (сборка на контакторах или реле) переключает нагрузку на резервный трехфазный ввод. Важно: он НЕ выберет рабочую фазу из трех, а переключит ВЕСЬ трехфазный пучок.
-
Применение: Крупные промышленные объекты, больницы, центры обработки данных, питающиеся от двух разных подстанций.
Схема подключения автоматического электронного трехфазного переключателя фаз (пэф-301) и инструкция
Узнайте большеСравнительная таблица
|
Характеристика |
Однофазный ПЭФ (для 220В) |
Трехфазный реверсивный (для двигателя) |
Трехфазный АВР (для вводов) |
|
Тип нагрузки |
Однофазная (220В) |
Трехфазная (380В, двигатель) |
Трехфазная (380В) |
|
Вход |
3 фазы + N (одна сеть) |
3 фазы (после частотника или прямой пуск) |
2 или 3 независимых ввода (6-9 жил) |
|
Задача |
Выбрать лучшую фазу из одной сети |
Изменить порядок фаз (реверс) |
Переключить между разными вводами |
|
Переключение |
Автоматическое (внутренний контроль) |
Ручное (тумблер) или Автоматическое (два контактора) |
Автоматическое (АВР) |
|
Типичная мощность |
1-10 кВт |
До сотен кВт |
Десятки — сотни кВт |
|
Бренд / Пример |
ПЭФ-301, ПЭФ-301M (НТК Приборэнерго) |
Контакторные сборки, кулачковые переключатели |
Щиты АВР |
Как выбрать ПЭФ: однофазный или трехфазный
Вопрос 1: Какая у вас нагрузка?
-
Однофазная (розетка 220В): котел, насос, холодильник, компьютер. Ваш выбор — однофазный переключатель фаз (ПЭФ).
-
Трехфазная (разъем 380В): двигатель станка, трехфазный насос, компрессор. Ваш выбор — трехфазный — но уточните, нужен ли вам реверс (смена направления) или АВР (резервный ввод).
-
Смешанная: Проще поставить однофазный ПЭФ на самые важные цепи (отопление, освещение), оставив остальные без автоматики, или использовать сложную систему управления.
Вопрос 2: Какая у вас сеть?
-
Одна трехфазная линия на вводе (например, в частном доме): Сеть едина, но бывают «перекосы» или пропадание на одной фазе. Здесь нужен однофазный ПЭФ, который вторая фаза из этой же сети.
-
Две независимые трехфазные линии на вводе (например, основная от подстанции и резервная от генератора 380В): Здесь нужен трехфазный АВР.
Практические примеры выбора
Пример 1: Частный дом с газовым котлом и тремя фазами
У вас на участок заведен кабель 4×16 (3 фазы + N). Газовый котел и насосы отопления рассчитаны на 220В и висят на фазе L1. Зимой из-за перекоса или обрыва L1 котел выключается.
Решение: Вам нужен однофазный переключатель фаз (ПЭФ). Модель ПЭФ-301 устанавливается в щиток: на вход подаются L1,L2,L3,N, а выход подключается на ваш котел. При пропадании L1 устройство за 0,1-0,3 сек перекинет котел на работающую фазу (L2 или L3). Отопление продолжает работать. Отличный выбор.
Пример 2: Маленькая мастерская с одним трехфазным станком
В вашем распиловочном станке двигатель 380В, и вам нужно иногда менять направление подачи заготовки (реверс).
Решение: Вам НЕ нужен «переключатель фаз» в классическом понимании ПЭФ. Вам нужен реверсивный переключатель для двигателя. Проще всего — собрать схему на двух контакторах с механической и электрической блокировкой. Управляется кнопками «Пуск вперед» / «Пуск назад».
Пример 3: Небольшое предприятие с двумя вводами
У вас два ввода 380В (основной и резервный). При аварии на основном, нужно автоматически переключить цех на резервную линию.
Решение: Вам нужен трехфазный щит АВР (автоматический ввод резерва). Он будет контролировать наличие полного напряжения на основном вводе и при его пропадании (полное исчезновение) запустит переключение на резервный ввод через мощные контакторы.
Инструкция и схема подключения ПЭФ 301: электронный переключатель фаз для однофазной нагрузки
Узнайте большеВопросы и ответы (FAQ)
1. Что такое переключатель фаз и для чего он нужен?
Переключатель фаз (электронный переключатель фаз, ПЭФ) — это устройство, которое автоматически переключает питание однофазной нагрузки с одной фазы на другую в случае неисправности или пропадания напряжения на основной фазе.
2. Чем отличается однофазный переключатель фаз от трехфазного?
Однофазный переключатель фаз (ПЭФ) питает однофазную нагрузку 220В, автоматически выбирая лучшую из трех фаз на входе от одного общего источника. Трехфазный переключатель фаз предназначен для двух целей: реверс трехфазного двигателя (меняет порядок чередования фаз) или АВР для трехфазной нагрузки, который переключает всю трехфазную сеть целиком между разными вводами.
3. Подойдет ли однофазный переключатель фаз для защиты газового котла?
Да, это классическое и очень эффективное решение. Газовый котел с насосом и автоматикой — однофазный потребитель. Установка ПЭФ-301 автоматически переключит котел на другую фазу при пропадании напряжения на основной, предотвратив размораживание системы отопления.
4. Можно ли использовать ПЭФ для питания всей квартиры целиком?
Технически можно, но тогда мощность, проходящая через ПЭФ, ограничена (обычно 3,5-5 кВт для встроенного реле). Если ваша квартира потребляет больше, придется ставить дорогие пускатели. Гораздо проще и дешевле защитить через ПЭФ только самые важные линии (котел, холодильник, сервер).
Заключение
Нужна помощь в выборе переключателя фаз и защите вашего оборудования? Наши специалисты помогут подобрать устройство с учетом особенностей вашей сети и нагрузки. Звоните по телефону или оставляйте заявку на сайте для консультации и расчета стоимости!
