Инструкция применения реле контроля фаз
Трехфазное реле контроля фаз – устройство электроснабжения, которое выполняет измерение параметров подаваемого электричества в режиме реального времени и проверяет их соответствие заданным значениям. В случае обнаружения отклонения выполняется отключение или переключение потребителей на резервную линию.
На примере инструкции к реле контроля фаз РКФ-МО5 объясню принцип работы этого электротехнического оборудования и его функциональные возможности.

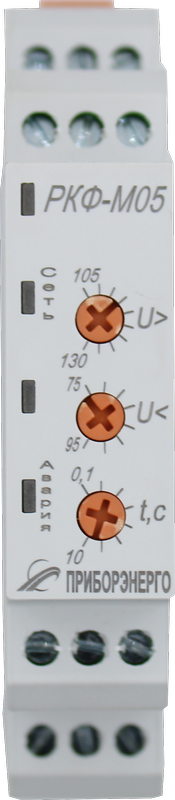

Рис. 1- Реле контроля фаз РКФ-МО5
Следует обратить внимание! Устройства работают всегда в паре с контактором. Поэтому только установка реле контроля 3 фаз не даст необходимого результата защиты оборудования потребителей.
В зависимости от модели функциональные возможности устройства отличаются. В моем случае РКФ-МО5 выполняет следующие виды контроля:
1) Обрыв фазы. Если пропадает одна из фаз питания, устройство автоматически отключается. При этом скорость реагирования составляет 0,1 секунды.
2) Чередования фаз. Если вместо АВС чередования выполняется подача по другой схеме, которая отличается от расположения питаемого устройства, РКФ-МО5 выполнит отключение напряжения.
3) Повышение/понижение напряжения. Прибор постоянно контролирует значение подаваемого напряжения. В случае резкого повышения или понижения осуществляется незамедлительное отключение после выдержки заданного пользователем времени.
Для работы РКФ-МО5 не требуется наличие отдельного оперативного тока. Питание устройства выполняется из контролируемой сети, которая подключается к клеммам L1, L2, L3.
В представленной модели реле контроля обрыва и чередования фаз есть 6 контактных клемм, которые предназначены для подключения одного контактора и системы сигнализации или двух контакторов. Если контролируемая сеть работает в пределах заданных параметров, осуществляется замыкание контактов 11-14 и 21-24. В случае обнаружения нарушений эти контакты размыкаются и осуществляется замыкание 11-12 и 21-22. При этом загорается индикатор аварийного отключения контролируемой линии подачи.
Важно! Во время работы в аварийном режиме реле не выполняет контроль параметров на вспомогательной линии.
Подключение реле контроля фаз в схеме АВР.
АВР применяются в электрических схемах, где существуют повышенные требования к надежности энергоснабжения. Например, на производственных площадках, в системах видеонаблюдения.
Существуют различные схемы выполнения автоматического ввода резерва, однако наиболее простыми и распространенными являются решения на основе реле контроля 3 фаз. Представляю вашему вниманию одну из подобных схем, которая использована на объекте одного из клиентов.
Есть два ввода питания: основной и резервный, оба подводятся к автомату цепи управления, который отвечает за подачу напряжения на реле, и контакторам схемы. Поскольку контролируемым является только основной вод, к нему и подключено реле контроля фаз через клеммы L1, L2, L3, выполняется питание катушки контактора по линиям 11-14 и 21-24.
Резервная линия после автомата цепи управления подключается к контактам реле 11-12 и 21-22 и находится в «режиме ожидания». Далее линия идет к катушке контактора второй линии, которая ввиду отсутствия питания находиться в выключенном положении.
В ситуации, когда по основной линии наблюдаются сбои, реле контроля 3 фаз переключается на контакты 11-12 и 21-22, выполняется отключение контактора основной линии и включение резервной.
Рис. 2- Реле контроля фаз РКФ-МО5
Когда параметры подачи напряжения возвращаются в рамки заданных на реле параметров, устройство автоматически переключает потребителей на основную линию питания.
Настройка работы трехфазного реле контроля фаз.
В зависимости от конкретной модификации пользователю могут быть доступны разные настройки работы трехфазного реле контроля фаз. В случае с моделью РКФ-МО5 от компании «Приборэнерго» доступны следующие варианты программирования:
1) Значение минимального напряжения. Вы можете настроить минимальный показатель напряжения, при котором сработает реле, и выполнить переключение с основной на резервную линию питания.
2) Максимальное напряжение. Задается максимальный порог напряжения, при котором устройство срабатывает и выполняет автоматическое переключение.
3) Таймер задержки. Это время, которое реле выдерживает до момента срабатывания.
Учтите! Таймер задержки устанавливается только при понижении напряжения, в случае повышения контроль фаз срабатывает автоматически.
Заключение
Подключения трехфазного реле контроля фаз в схеме АВР является оптимальным решением в ситуациях, когда необходимо обеспечить бесперебойную работу электрического оборудования на важных участках производства. Ведь для того, чтобы ее реализовать, достаточно следовать предписаниям в инструкции к устройству.
В этой статье я попытался максимально просто объяснить, как можно реализовать автоматическое включение резерва без лишних хлопот. Если остались вопросы или нужна консультация касательно подбора реле контроля фаз для вашего объекта, обращайтесь в любое удобное время. С вами был инженер Рик, до скорого!
