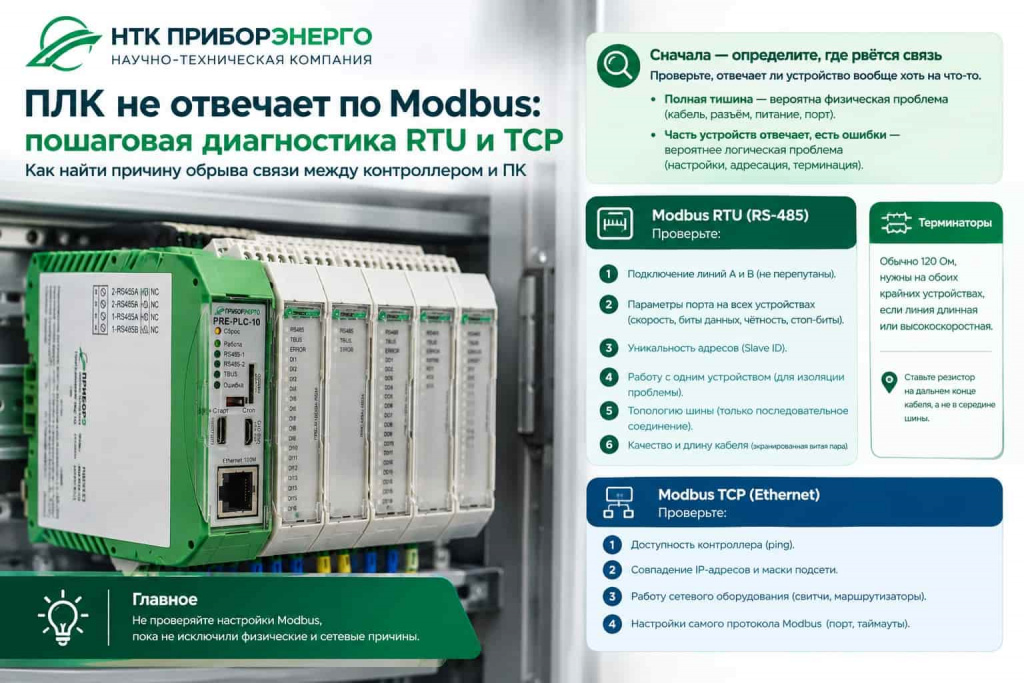

ПЛК не отвечает по Modbus: как найти причину обрыва связи RTU и TCP между контроллером и ПК

Контроллер физически включён, программа загружена, а диспетчерская станция или SCADA не получает данные — с этой ситуацией сталкивается почти каждый инженер, кто настраивал связь по Modbus. Причины у RTU (через RS-485) и TCP (через Ethernet) разные, и путать их диагностику — значит терять время на проверку не того, что сломано. Разберём последовательность диагностики для обеих версий протокола отдельно, с конкретными параметрами для проверки.

Сначала — определите, где именно рвётся связь

Прежде чем разбирать конкретные причины, важно понять на каком уровне произошёл сбой — потому что причины на физическом уровне (кабель, разъём, электрические параметры линии) и на логическом уровне (настройки протокола, адресация) требуют разных проверок.

Быстрый диагностический вопрос: отвечает ли устройство вообще хоть на что-то, или линия молчит полностью?

• Если линия полностью «мертва» (нет вообще никакого ответа ни от одного устройства на шине RTU, или TCP-соединение не устанавливается) — вероятнее физическая проблема: обрыв кабеля, отсутствие питания, неверный порт.

• Если часть устройств отвечает, а часть нет, или ответы приходят с ошибками (некорректная контрольная сумма, обрезанные пакеты) — вероятнее логическая проблема: несовпадение параметров связи, конфликт адресов, проблема с терминацией на длинной линии.

Программируемый логический контроллер (ПЛК) Авангард-10

Смотреть

Программно-аппаратный комплекс контроля и управления промышленного объекта (ПАК КУПО)

Смотреть

Диагностика Modbus RTU: пошаговая проверка шины RS-485

1. Проверьте физическое соединение линии A и B. Самая частая ошибка на практике — линии A и B перепутаны местами на одном из устройств шины. Если раньше связь работала, а после переподключения пропала — начните именно с этого.


2. Сверьте параметры порта на всех устройствах шины. Для устойчивой связи по Modbus RTU должны совпадать одновременно: скорость обмена (baud rate), количество бит данных (обычно 8), чётность (none/even/odd), количество стоп-бит (1 или 2). Несовпадение хотя бы одного параметра — и устройство либо не отвечает вообще, либо отвечает с ошибками контрольной суммы.


3. Проверьте адрес устройства (Slave ID). Каждое ведомое устройство на шине должно иметь уникальный адрес. Если адрес совпадает с другим устройством на той же линии, оба начинают отвечать одновременно — мастер получает искажённые, «наложенные» пакеты, которые выглядят как случайные ошибки связи, а не как явный конфликт.


4. Оставьте на линии только одно ведомое устройство для изоляции проблемы. Если при таком тесте связь появляется — проблема на шине с одним из остальных устройств (конфликт адреса, неисправность конкретного прибора). Если связи всё равно нет — проблема в самой линии, кабеле или мастере.


5. Проверьте топологию линии. Modbus RTU по RS-485 рассчитан на шинную топологию (последовательное соединение устройств друг за другом), а не на звезду. Если линия собрана звездой с длинными ответвлениями от общей точки — часть устройств может отвечать нестабильно из-за отражений сигнала.


6. Проверьте длину и качество кабеля. Для длинных линий рекомендуется экранированная витая пара, а не произвольный многожильный провод. На линиях, проходящих рядом с силовыми кабелями или частотными преобразователями, наводки могут искажать сигнал даже при формально исправной проводке.


Терминирующие резисторы: когда они действительно нужны

Отдельный источник путаницы — вопрос терминаторов. На коротких линиях (несколько метров, немного устройств, невысокая скорость) шина зачастую стабильно работает и вовсе без терминирующих резисторов — поэтому в интернете легко найти как утверждения «терминаторы обязательны», так и практический опыт, где без них всё годами работало без единой ошибки.

Практическое правило: терминирующий резистор (обычно 120 Ом) между линиями A и B на обоих крайних устройствах шины становится необходим по мере роста длины линии и/или скорости обмена — именно тогда, когда начинают проявляться ошибки, характерные для отражений сигнала (нестабильная связь, которая ухудшается с ростом скорости или длины кабеля, но не воспроизводится стабильно). Если линия короткая и низкоскоростная, а ошибки при этом воспроизводятся стабильно и не зависят от длины — вероятнее не терминация, а один из логических факторов из списка выше.

Важный практический нюанс размещения: резистор должен стоять именно на дальнем конце кабеля относительно источника сигнала, а не в промежуточной точке шины — при неправильном размещении сигнал всё равно сталкивается с рассогласованием импеданса, и терминатор не даёт ожидаемого эффекта.

Диагностика Modbus TCP: пошаговая проверка сети Ethernet

1. Проверьте физическую доступность контроллера в сети. Простейший тест — ping на IP-адрес контроллера с компьютера, где запущено ПО диспетчеризации. Если ping не проходит, проблема физическая или сетевая, а не в протоколе Modbus — не имеет смысла проверять настройки Modbus, пока не решён базовый вопрос сетевой доступности.


2. Убедитесь, что IP-адреса контроллера и ПК находятся в одной подсети (или между ними настроена корректная маршрутизация). Частая ошибка после смены сетевого оборудования или переподключения к другому коммутатору — контроллер остаётся со старым IP-адресом, не соответствующим текущей подсети.


3. Проверьте, не блокирует ли брандмауэр ПК или сетевого оборудования порт Modbus TCP (стандартный порт 502). Даже при полностью исправной физической сети соединение может не устанавливаться из-за блокировки на уровне сетевого экрана — особенно если диагностика проводится с рабочего компьютера с корпоративными политиками безопасности.


4. Проверьте, не занят ли порт другим приложением-мастером. Если к одному контроллеру одновременно пытаются подключиться два разных клиента Modbus TCP (например, SCADA-система и отдельная утилита диагностики), в зависимости от реализации это может приводить либо к конфликту соединений, либо к тому, что второе подключение просто не устанавливается.


5. Сверьте Unit ID (адрес устройства) внутри TCP-пакета. У Modbus TCP адресация устройства сохраняется даже поверх Ethernet — если контроллер работает как шлюз к нескольким подчинённым устройствам по RTU, неверный Unit ID в TCP-запросе даст ответ с ошибкой или полное отсутствие ответа, даже при полностью исправной сети.


6. Проверьте состояние сетевого кабеля и порта коммутатора. Индикаторы на самом сетевом порту контроллера и на порту коммутатора — простой и быстрый способ исключить физическую неисправность кабеля до перехода к более сложной диагностике настроек.

Конфликт адресов и его симптомы

Конфликт адресов заслуживает отдельного внимания, потому что его симптомы легко спутать со случайной, «плавающей» неисправностью линии:

• ответы от устройств приходят с ошибками контрольной суммы без видимой закономерности;

• иногда связь работает нормально, иногда — нет, без явной связи с изменением условий;

• при подключении нового устройства на шину внезапно перестаёт нормально работать то, что раньше работало исправно.

Если симптомы совпадают с этим списком — в первую очередь проверьте таблицу адресов всех устройств на линии, а не спешите менять кабель или искать электрические наводки.

Таблица типичных неисправностей

Что учесть при проектировании, чтобы не искать эти причины потом

Ведите таблицу адресов устройств отдельным документом. При росте числа устройств на объекте случайное повторение адреса — вопрос времени, если адресация не документирована централизованно.

Закладывайте единый стандарт параметров порта на этапе проекта. Скорость, чётность и стоп-биты лучше зафиксировать одинаковыми для всех устройств проекта заранее, а не подбирать по факту для каждого нового прибора.

Предусматривайте диагностический режим в программе ПЛК, если позволяет объём проекта — накопление статистики сбоев по контрольной сумме или тайм-ауту прямо в логике контроллера сильно ускоряет последующий поиск причины при появлении проблем в процессе эксплуатации.

Не экономьте на кабеле для линий рядом с силовым оборудованием. Экранированная витая пара с грамотным заземлением экрана снимает значительную часть проблем с наводками, которые иначе проявляются непредсказуемо и сложно диагностируются постфактум.

Часто задаваемые вопросы

Почему ПЛК отвечает не всем устройствам на шине Modbus RTU?

Наиболее вероятная причина — конфликт адресов Slave ID у двух устройств на одной линии. Проверьте таблицу адресов всех приборов на шине, прежде чем искать проблему в кабеле.

Обязательно ли ставить терминирующие резисторы на шину RS-485?

Строго обязательного правила нет — на коротких низкоскоростных линиях шина часто работает и без них. Терминаторы становятся практически необходимы с ростом длины линии и скорости обмена, когда начинают проявляться ошибки, характерные для отражений сигнала.

ПЛК доступен по ping, но Modbus TCP не отвечает — в чём может быть дело?

Чаще всего дело в блокировке порта 502 брандмауэром на компьютере или в сетевом оборудовании, либо в конфликте с другим клиентом, уже подключённым к контроллеру по TCP.

Можно ли использовать Modbus TCP и Modbus RTU одновременно на одном ПЛК?

Да, если контроллер поддерживает оба интерфейса — например, ПЛК Авангард-10 работает по Modbus RTU через RS-485 и по Modbus TCP через Ethernet одновременно, в том числе как шлюз между двумя сетями.

С чего начинать диагностику, если связь пропала внезапно после того, как раньше всё работало?

В первую очередь проверьте, что именно изменилось физически — перекоммутация кабеля, замена оборудования, добавление нового устройства на линию. В подавляющем большинстве случаев внезапный обрыв связан с конкретным недавним изменением, а не со случайной деградацией оборудования.

Где купить ПЛК в Санкт-Петербурге

Если вам нужен контроллер, который штатно работает и по Modbus RTU через RS-485, и по Modbus TCP через Ethernet, — обратите внимание на компанию «НТК Приборэнерго» — производителя ПЛК Авангард-10.

У вас есть возможность подобрать контроллер под свой объект: по числу дискретных и аналоговых каналов, составу интерфейсов и объёму памяти под программу. Авангард-10 может использоваться и как шлюз между двумя сетями одновременно, что избавляет от необходимости ставить отдельный конвертер протокола. В карточках товаров приведены технические характеристики, а по вопросам настройки связи — параметров порта, адресации, работы через шлюз — можно обратиться к инженеру техподдержки.

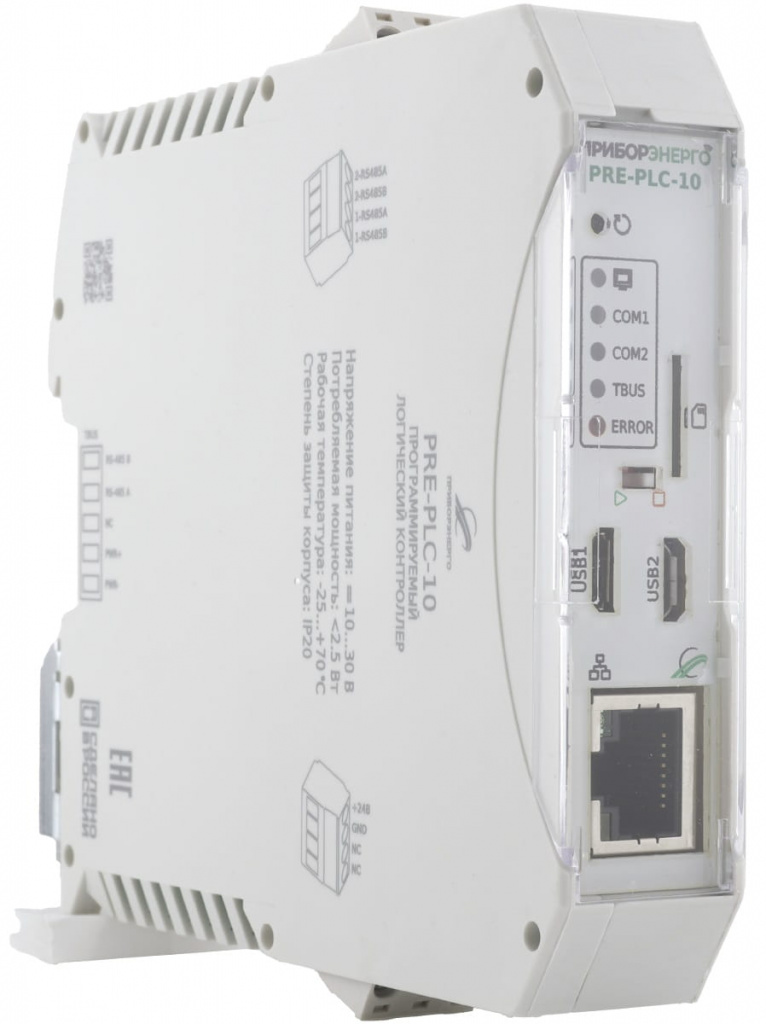

ПЛК производства «НТК Приборэнерго»

Заключение

Диагностика связи по Modbus — это последовательное исключение причин от физического уровня к логическому, отдельно для RTU и для TCP. Системный подход по чек-листу экономит часы по сравнению с хаотичной заменой кабелей и оборудования наугад.

ПЛК Авангард-10 поддерживает оба протокола — Modbus RTU через RS-485 и Modbus TCP через Ethernet — и мы разрабатываем и производим его сами: КБ и производственная площадка находятся в Чебоксарах, каждый контроллер проходит испытания на собственном стенде. Для предприятий Санкт-Петербурга и Ленинградской области поставка идёт напрямую с завода, а по вопросам настройки связи можно обратиться к инженеру техподдержки.
