Для бытового щита разница между электромеханическим и электронным реле времени часто сводится к удобству настройки. В щите автоматики на производстве или в инженерных системах здания критерии другие: сколько циклов переключения выдержит прибор без деградации контактов, как он ведёт себя рядом с частотным преобразователем или сварочным постом, и переживёт ли электронику щит без отопления зимой. Разберём выбор реле времени по этим трём параметрам — с реальными цифрами из паспортов приборов, а не общими словами «надёжно» и «современно».
источник: magnific.com
Три технологии внутри реле времени
Электромеханическое реле времени — задержка формируется механическим или электромеханическим способом (моторный редуктор, RC-цепь с электромагнитным исполнительным реле), коммутация нагрузки — обычным электромагнитным контактом с физическим замыканием.
Электронное (микропроцессорное) реле времени — задержка отсчитывается цифровой схемой с кварцевым или RC-генератором, а коммутация нагрузки чаще всего по-прежнему идёт через электромагнитное выходное реле — то есть контакт остаётся механическим, а «интеллект» электронный.
Полупроводниковое (твердотельное) реле времени — и логика, и сама коммутация нагрузки выполнены электронным ключом (симистором или тиристором), без единой движущейся части.
Термин «программируемое реле времени» описывает не отдельную технологию, а функциональность: возможность задавать несколько независимых временных программ, режимов или расписаний в рамках электронной логики. По конструкции такое реле почти всегда микропроцессорное, просто с расширенным набором программ по сравнению с простым таймером на одну задержку.
Ресурс переключений: что реально изнашивается
Ключевое отличие для щита с частыми циклами — механическая износостойкость контакта. У электромагнитного выходного реле (независимо от того, электронная у него логика или чисто механическая) ресурс ограничен количеством физических замыканий контактной группы — обычно это сотни тысяч циклов при нормальной нагрузке, и это число резко падает при коммутации токов, близких к предельным, или при индуктивной нагрузке без искрогасящих цепей.
У твердотельного реле подвижных частей нет вообще, поэтому механического износа контакта как такового не происходит — ограничивающим фактором становится не число циклов, а тепловой режим полупроводникового ключа при длительной работе на грани номинального тока.
Практический вывод для щита автоматики: там, где реле времени переключается многократно в течение смены (циклическое управление насосом, конвейером, вентиляцией с частым пуском/остановом) — механический ресурс электромагнитного контакта может стать реальным узким местом задолго до истечения гарантийного срока прибора «по паспорту». Для таких задач стоит закладывать запас по числу циклов уже на этапе выбора, а не только смотреть на общий срок службы устройства.
Помехозащищённость: реле времени рядом с силовым оборудованием
Электронная логика внутри прибора чувствительна к электромагнитным помехам иначе, чем чисто механическая. У электромеханического реле без микропроцессора банально нечему сбоить от наводки — механизм либо сработал, либо нет. У электронного и микропроцессорного реле сильная помеха теоретически может повлиять на логическую схему, особенно если монтаж выполнен с нарушением требований по разводке цепей управления и силовых цепей.
На практике современные промышленные модели проектируются с учётом требований по электромагнитной совместимости и штатно работают рядом с частотными преобразователями, сварочными постами и другим оборудованием — генерирующим сильные помехи, — но это справедливо именно для приборов промышленного класса с соответствующей сертификацией, а не для бюджетных бытовых моделей, перенесённых в производственный щит «для экономии».
Что снижает риск сбоя электронного реле времени от помех независимо от конкретной модели:
-
разводка цепей управления отдельным жгутом от силовых кабелей, без параллельного прохода на большом протяжении;
-
заземление экрана сигнальных проводов там, где это предусмотрено схемой подключения;
-
отдельная от силовых потребителей точка подключения питания логики прибора, если это допускает конкретная модель.
Температурный диапазон: щит без отопления и щит на улице
Паспортные данные по температуре эксплуатации у промышленных модульных реле времени обычно даются раздельно для рабочего режима и для хранения. Например, у микропроцессорного реле времени TDR1A производства «НТК Приборэнерго» рабочий диапазон составляет от −25 до +50 °C, а диапазон хранения — от −40 до +70 °C.
Это значимо для щитов, которые физически находятся вне отапливаемых помещений: в шкафах наружной установки, в неотапливаемых цехах, в технических помещениях с сезонным перепадом температуры. Для таких условий стоит отдельно проверять:
-
нижнюю границу рабочего диапазона — совпадает ли она с реальной минимальной температурой в месте установки в холодное время года;
-
степень защиты корпуса (IP) — модульные реле для щита обычно рассчитаны на IP20, что предполагает установку внутри закрытого шкафа, а не на открытом воздухе;
-
влияние конденсата при резких перепадах температуры (например, щит на улице днём нагревается, а ночью остывает) — для таких сценариев важно герметичное исполнение самого шкафа, а не только температурный класс реле.
Электромеханические приборы с моторным редуктором и без электроники в целом менее чувствительны к нижней границе температуры, чем сложная микропроцессорная логика, но у них своя уязвимость — механические части могут терять точность хода на морозе за счёт загустевания смазки в редукторе, если он есть в конструкции.
Таблица выбора по сценарию применения
|
Сценарий в щите автоматики |
Рекомендуемая технология |
Почему |
|
Частые циклы переключения в смену (насос, конвейер, компрессор) |
Твердотельное реле или электромеханическое с запасом по циклам |
Механический контакт — узкое место при высокой частоте коммутации |
|
Щит рядом с частотным преобразователем или сварочным постом |
Промышленное электронное реле с подтверждённой ЭМС-сертификацией |
Бытовая электроника не рассчитана на такой уровень помех |
|
Неотапливаемое помещение, шкаф наружной установки |
Модель с расширенным рабочим диапазоном (например, −25…+50 °C) |
Нижняя граница диапазона напрямую влияет на зимнюю надёжность |
|
Несколько независимых расписаний на один объект (вентиляция по сменам, полив по дням) |
Программируемое электронное реле |
Только электронная логика поддерживает многопрограммность |
|
Простая разовая задержка на пуск двигателя, объект без жёстких требований по циклам |
Электромеханическое реле — доступно и предсказуемо |
Избыточность электроники не даёт преимущества для одной простой задержки |
Что ещё смотреть в паспорте перед покупкой
Время готовности после подачи питания. У микропроцессорных приборов это отдельная характеристика — время, которое проходит от подачи питания до момента, когда реле готово корректно отрабатывать логику. Для критичных цепей автоматики эта задержка должна быть учтена в общей логике схемы.
Виброустойчивость. Для щитов на подвижном оборудовании или рядом с вибрирующими механизмами паспортный параметр виброустойчивости (обычно указывается в частотном диапазоне и величине ускорения g) — не формальность, а реальный критерий надёжности контактов и электроники.
Диапазон питающего напряжения и частоты. Для объектов с нестабильным качеством сети имеет смысл смотреть на расширенный диапазон питания реле (например, 24–240 В переменного или постоянного тока) — это упрощает унификацию щита и снижает риск сбоя логики при просадках напряжения.
Максимальный коммутируемый ток выходного контакта. Если реле времени управляет катушкой контактора, а не нагрузкой напрямую, этот параметр не критичен. Если планируется прямая коммутация — обязательно сверяйте с реальным током подключаемой нагрузки, включая пусковой ток для индуктивных потребителей.
Частые ошибки при выборе для промышленного щита
Ставят бытовую модель «для экономии» в цех с частотными преобразователями. Бытовая электроника не проходила проверку на устойчивость к промышленному уровню помех — итог непредсказуем, от случайных сбоев логики до полного отказа.
Не считают реальную частоту циклов при выборе технологии. Ресурс в «сотни тысяч циклов» звучит внушительно, пока не разделить его на реальное количество переключений в смену — иногда выходит, что контакт выработает механический ресурс за несколько месяцев.
Игнорируют температуру хранения при логистике и складировании. Даже если рабочий диапазон устройства укладывается в условия эксплуатации, доставка и хранение партии реле в неотапливаемом складе зимой при температуре ниже паспортного диапазона хранения может повредить прибор ещё до монтажа.
Выбирают программируемое реле там, где достаточно простой задержки. Многопрограммная логика добавляет сложность настройки и потенциальных точек отказа там, где объекту нужна одна фиксированная выдержка — простое электромеханическое или базовое электронное реле справится не хуже и обойдётся дешевле.
Часто задаваемые вопросы
Чем принципиально отличается программируемое реле времени от обычного электронного?
Программируемое поддерживает несколько независимых временных программ или режимов работы в рамках одного прибора. По конструкции оба типа обычно микропроцессорные — разница именно в объёме логики и числе доступных настроек, а не в физическом принципе действия.
Что быстрее выходит из строя при частых циклах: электромеханическое или электронное реле?
Изнашивается не «электроника» и не «механика» как таковые, а контактная группа выходного реле — а она механическая в обоих случаях, если коммутация не твердотельная. Для действительно частых циклов рассматривайте твердотельное реле или закладывайте запас по механическому ресурсу.
Можно ли ставить обычное бытовое реле времени в промышленный щит рядом с частотным преобразователем?
Не рекомендуется без проверки на устойчивость к промышленному уровню электромагнитных помех — бытовая электроника для этого не рассчитана. Для таких условий нужны модели промышленного класса.
Как понять, подходит ли реле для щита без отопления зимой?
Сравните минимальную температуру в месте установки с нижней границей рабочего диапазона в паспорте прибора (не диапазона хранения — это разные параметры) и убедитесь, что степень защиты корпуса соответствует условиям установки.
Нужно ли переплачивать за программируемое реле, если объекту нужна одна простая задержка?
Как правило, нет — для единственной фиксированной выдержки времени электромеханическое или базовое электронное реле выполнит задачу так же надёжно и обойдётся дешевле, не добавляя лишней сложности в настройку.
Где купить реле времени в Санкт-Петербурге
Если вам нужно подобрать реле времени под конкретный щит автоматики — с учётом частоты переключений, условий по помехам и температуры эксплуатации, — обратите внимание на компанию «НТК Приборэнерго» — производителя реле времени линейки TDR и TCR.
У вас есть возможность выбрать модель под свою задачу: базовое реле на одну фиксированную выдержку или микропроцессорное с расширенным набором режимов и рабочим диапазоном для неотапливаемых помещений. В карточках товаров приведены паспортные характеристики — время готовности после подачи питания, диапазон питающего напряжения, максимальный коммутируемый ток выходного контакта. Если остаются вопросы по выбору технологии под ваш сценарий, их можно задать специалисту.

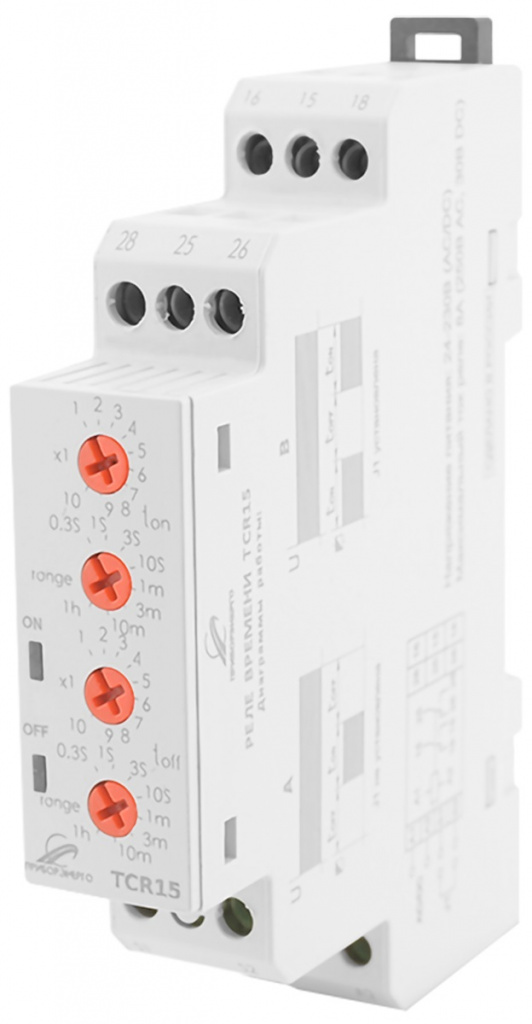

Реле времени производства «НТК Приборэнерго»
Заключение
Для щита автоматики выбор технологии реле времени — это не вопрос вкуса, а расчёт под конкретные условия: частоту циклов, электромагнитную обстановку и температуру эксплуатации. Универсально «лучшей» технологии нет — каждая закрывает свой сценарий.
Микропроцессорные реле времени линейки TDR и TCR мы разрабатываем и производим сами: каждый прибор проходит испытания на собственном стенде, включая проверку в заявленном температурном диапазоне. Для предприятий Санкт-Петербурга и Ленинградской области поставка идёт напрямую с завода.
