Языки программирования ПЛК по МЭК 61131-3: как выбрать между LD, FBD, ST и SFC для конкретной задачи

Стандарт МЭК 61131-3 даёт инженеру пять языков на выбор, и это не формальность для галочки в документации — разные языки реально по-разному подходят под разные задачи автоматизации. Одну и ту же логику можно написать на любом из них, но время разработки, удобство отладки и дальнейшее сопровождение программы будут отличаться в разы. Разберём, какой язык выбрать под конкретный тип задачи, а не просто чем они отличаются в теории.

Пять языков одним взглядом

Коротко, без пересказа теории — только суть каждого языка для последующего сравнения:

Дальше — не про то, что это такое, а про то, когда какой язык реально удобнее взять за основу.

Программируемый логический контроллер (ПЛК) Авангард-10

Смотреть

Программно-аппаратный комплекс контроля и управления промышленного объекта (ПАК КУПО)

Смотреть

Критерий №1: тип логики задачи

Первый и самый важный вопрос — какую именно логику нужно описать.

Простая релейная логика замен и блокировок (пуск/стоп двигателя с блокировками, простая сигнализация, дублирование релейной схемы в цифровом виде) — здесь естественный выбор LD. Он визуально повторяет привычную электрическую схему, поэтому и разработка, и последующее чтение программы электриком без глубокого опыта программирования идёт быстрее, чем на любом другом языке.

Обработка сигналов через готовые функциональные блоки (ПИД-регулирование, фильтрация сигналов датчиков, работа с таймерами и счётчиками через библиотечные блоки) — здесь удобнее FBD. Логика строится не пошаговым описанием действий, а соединением готовых блоков с понятными входами и выходами, что визуально нагляднее ladder-диаграммы для непоследовательной, сигнальной логики.

Математические расчёты, работа со строками, сложные условия и циклы (пересчёт единиц измерения, обработка массивов данных, сложная многоуровневая логика с вложенными условиями) — здесь однозначно ST. Написать разветвлённое условие с десятком вложенных проверок в графическом языке возможно, но программа превращается в нечитаемое полотно; в текстовом виде та же логика компактна и поддаётся версионированию как обычный код.

Процесс с чёткой последовательностью этапов (цикл мойки оборудования: залив — нагрев — перемешивание — слив; последовательность запуска технологической линии) — здесь SFC. Этот язык описывает не «что вычислить», а «в каком порядке и по каким условиям переходить от этапа к этапу» — для такой структуры это ближе к прямому отображению технологического процесса, чем попытка выразить то же самое условными операторами в других языках.

Критерий №2: кто будет читать и дорабатывать программу

Выбор языка — это не только про то, кто напишет программу сейчас, но и про то, кто будет её сопровождать через год или два, возможно, без доступа к автору.

Если объект будет обслуживать электрик или инженер КИПиА с опытом чтения именно релейных схем, но без формального опыта программирования — LD снижает порог входа в существующий проект radically: логика читается почти как обычная электрическая схема.

Если сопровождение будет вести программист с опытом в языках высокого уровня (даже не именно ПЛК-специалист) — ST окажется для него интуитивно ближе, чем графические языки, за счёт синтаксического сходства с привычными языками программирования.

Смешанная команда — частый сценарий на практике: тогда разумно закладывать модульную структуру проекта, где каждый функциональный блок написан на языке, оптимальном именно под его логику, а не пытаться найти один универсальный язык для всего проекта сразу.

Критерий №3: удобство отладки на объекте

Отдельный практический момент — как язык ведёт себя при отладке уже на реальном оборудовании, а не в теории на этапе разработки.

LD и FBD позволяют наблюдать состояние логики в реальном времени прямо на графической схеме — видно, какие контакты замкнуты, какие блоки активны, что облегчает поиск неисправности прямо на объекте, особенно если рядом нет ноутбука с полной средой разработки, а есть только базовый монитор состояния.

ST при отладке сложной логики требует пошагового просмотра значений переменных построчно — это удобно для локализации ошибки в вычислении, но менее наглядно, если проблема физическая (не тот сигнал пришёл с датчика, залипание контакта), а не логическая.

SFC явно показывает, на каком шаге процесса находится система в момент диагностики — что особенно ценно, когда процесс завис или работает не в том порядке, а причина неочевидна из отдельных сигналов.

Практические сценарии выбора

Смешение языков в одном проекте

Важный момент, который часто упускают на старте: современные среды разработки, соответствующие МЭК 61131-3, не требуют выбирать один язык на весь проект. Разные программные организационные единицы (POU — Program Organization Unit) внутри одного проекта контроллера могут быть написаны на разных языках и вызывать друг друга.

Типичная рабочая структура крупного проекта: верхнеуровневая логика последовательности процесса — на SFC, вычислительные и обрабатывающие блоки внутри каждого шага — на ST, простые релейные блокировки безопасности — на LD. Это не усложнение, а нормальная инженерная практика — выбор языка под конкретный фрагмент логики, а не под проект целиком.

Особенности реализации в Beremiz

ПЛК Авангард-10 программируется в среде Beremiz — свободной среде разработки с открытым исходным кодом, полностью соответствующей стандарту МЭК 61131-3. Это принципиально важное отличие от закрытых сред конкретных производителей контроллеров (например, TIA Portal у Siemens или CoDeSys у ряда других вендоров), где используются собственные диалекты языков стандарта, не всегда полностью совместимые между средами разных производителей.

В Beremiz доступны все пять языков стандарта в их канонической, не переработанной под конкретный бренд форме — то есть логика, написанная и отлаженная в одном проекте на Beremiz, переносится на другой контроллер, поддерживающий тот же стандарт, с минимальными доработками. Для инженера, ранее работавшего с проприетарными средами других производителей, это означает более предсказуемое поведение синтаксиса языков без привыкания к нестандартным расширениям конкретного вендора.

Частые ошибки при выборе языка

Пишут весь проект на одном языке из привычки, а не из целесообразности. Инженер, начинавший с LD, иногда пытается описать сложную математику релейной логикой — в результате компактная на ST задача превращается в громоздкую и трудночитаемую диаграмму.

Выбирают SFC для задач без реальной последовательности этапов. Если в логике нет явного пошагового процесса, а есть просто набор параллельных условий, попытка притянуть их к последовательной диаграмме только усложняет структуру.

Не учитывают, кто будет сопровождать программу дальше. Технически безупречный код на ST может стать проблемой, если единственный специалист на объекте, способный его прочитать и доработать, — сам автор, а он уже не работает на этом проекте.

Игнорируют возможность смешивать языки в одном проекте. Попытка найти единственный «правильный» язык для всего проекта сразу нередко приводит к компромиссному, а не оптимальному решению для каждой отдельной части логики.

Часто задаваемые вопросы

Какой язык программирования ПЛК проще всего освоить новичку?

Обычно LD — за счёт визуального сходства с привычной электрической схемой, особенно для тех, кто уже читал релейные схемы. Но для задач с математикой и сложными условиями быстрее осваивается ST, если у человека уже есть опыт в любом текстовом языке программирования.

Можно ли использовать несколько языков в одном проекте ПЛК?

Да, это стандартная практика. Разные программные блоки (POU) внутри одного проекта могут быть написаны на разных языках и взаимодействовать друг с другом — например, SFC для верхнеуровневой последовательности этапов и ST для расчётов внутри каждого этапа.

Чем язык ST отличается от IL и почему IL используется реже?

ST — высокоуровневый язык с синтаксисом, близким к Pascal, с циклами и условиями. IL — низкоуровневый язык на основе отдельных инструкций, ближе к ассемблеру. IL сложнее читать и поддерживать, поэтому в современных проектах его вытесняет ST, который решает те же задачи компактнее и нагляднее.

Подходит ли SFC для простых задач без явной последовательности этапов?

Не лучший выбор. SFC раскрывает преимущество именно там, где в логике есть чёткая последовательность шагов с условиями перехода между ними. Для параллельных независимых условий естественнее подходят LD или FBD.

В какой среде программируется ПЛК Авангард-10 и какие языки там доступны?

В свободной среде Beremiz, полностью соответствующей МЭК 61131-3. Доступны все пять языков стандарта — LD, FBD, ST, SFC и IL — в канонической форме, без привязки к нестандартным расширениям конкретного производителя.

Где купить ПЛК в Санкт-Петербурге

Если вам нужен контроллер под конкретный проект автоматизации — с программной средой, поддерживающей все пять языков МЭК 61131-3, — обратите внимание на компанию «НТК Приборэнерго» — производителя ПЛК Авангард-10.

У вас есть возможность подобрать контроллер под свою задачу: по числу входов и выходов, составу интерфейсов и объёму памяти под программу. Программируется Авангард-10 в свободной среде Beremiz, соответствующей стандарту МЭК 61131-3, — вы работаете с каноническими LD, FBD, ST, SFC и IL без привязки к диалекту конкретного вендора. В карточках товаров приведены технические характеристики, а по вопросам подбора под ваш объект можно получить консультацию специалиста.

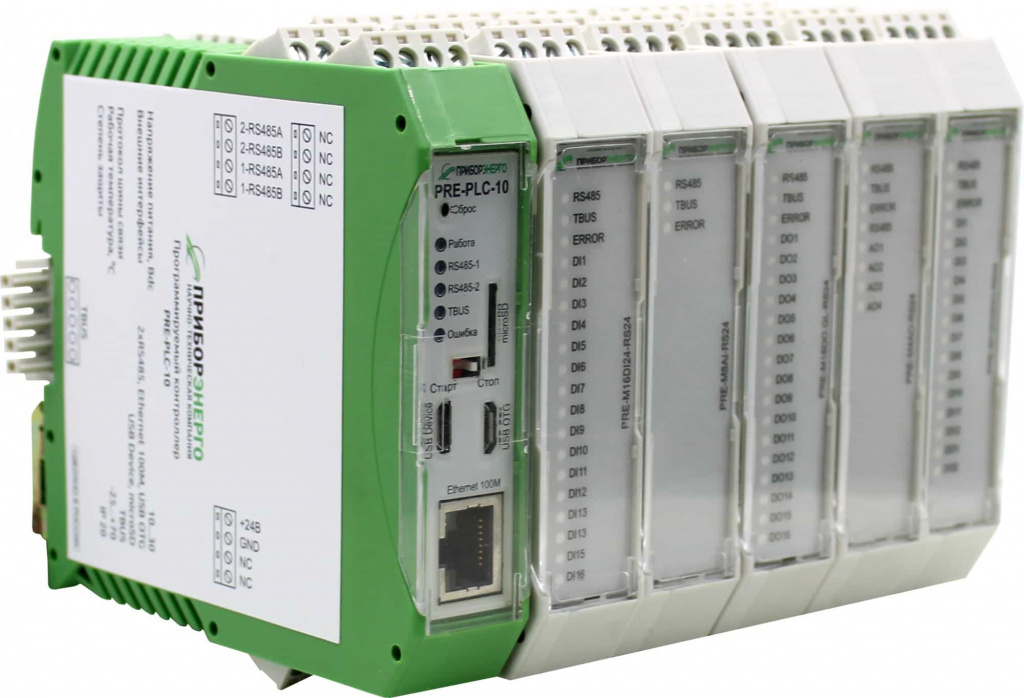

ПЛК производства «НТК Приборэнерго»

Заключение

Выбор языка МЭК 61131-3 — это инженерное решение под конкретный фрагмент логики, а не единый выбор на весь проект. Чем точнее язык соответствует характеру задачи, тем быстрее идёт разработка и тем проще проект достанется тому, кто будет его сопровождать после вас.

ПЛК Авангард-10 мы разрабатываем и производим сами: каждый контроллер проходит испытания на собственном стенде перед отгрузкой. Для предприятий Санкт-Петербурга и Ленинградской области поставка идёт напрямую с завода.
