Схема распределительного щита дома: как спроектировать надежное электроснабжение

Схема распределительного щита дома — это основа надежного и безопасного электроснабжения коттеджа или дачи. Ошибки на этапе проектирования приводят к постоянным отключениям автоматов, перегреву проводки и даже пожарам. Схема щита должна учитывать не только суммарную мощность, но и разделение на группы, типы нагрузок (освещение, розетки, мощные потребители), а также требования к защите от поражения током и перенапряжений.

В этой статье мы подробно разберем, как составить схему подключения распределительного щита в доме, на что обратить внимание и какие решения выбрать для типового коттеджа.

Почему схема распределительного щита так важна

Правильно составленная схема позволяет:

• Обеспечить селективность (чтобы при аварии отключалась только проблемная линия, а не весь дом целиком).

• Защитить людей от поражения электрическим током (с помощью УЗО).

• Защитить оборудование от перенапряжений (с помощью УЗИП и реле напряжения).

• Удобно управлять нагрузками (каждая группа отключается отдельным автоматом).

• Модернизировать систему в будущем (добавить новые линии, не переделывая весь щит).

Проектирование схемы начинается задолго до покупки автоматов и щитка — на этапе планирования электропроводки.

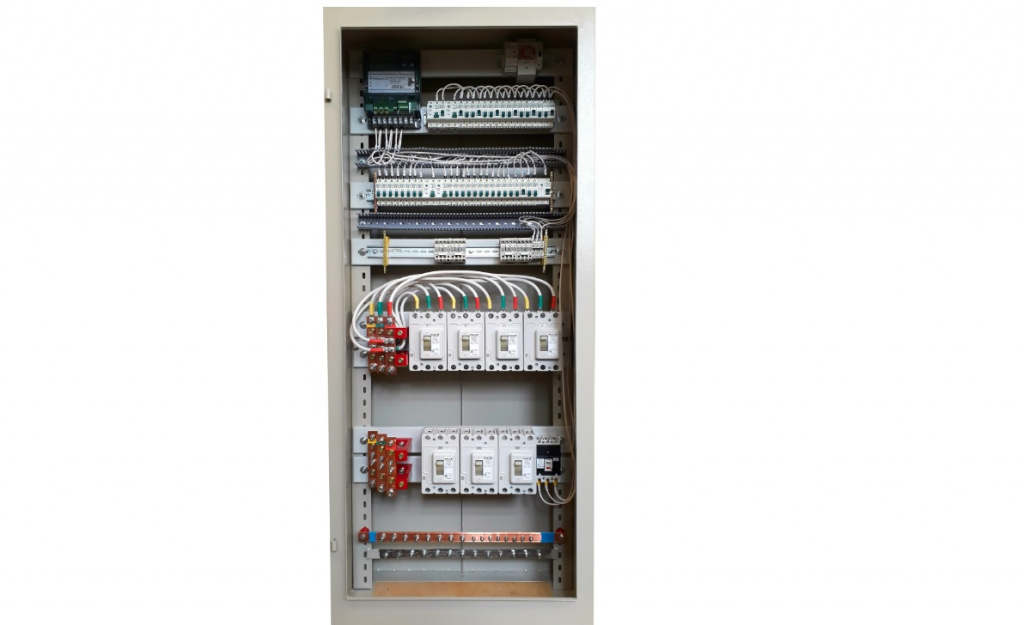

Щит распределительный (ЩР) от 16 А

Смотреть

Этапы проектирования схемы распределительного щита дома

1. Сбор исходных данных

• Разрешенная мощность (в технических условиях от энергосбыта): обычно 5-15 кВт для частного дома, до 30 кВт для коттеджа.

• Напряжение сети: 220В (однофазный ввод) или 380В (трехфазный ввод). Для дома до 150 м² чаще используют однофазный, для больших — трехфазный.

• Перечень потребителей: освещение, розетки в комнатах, кухня (электроплита, духовка, посудомойка), стиральная машина, бойлер, насос отопления, циркуляционные насосы, кондиционеры, электрокотел.

• Наличие резервного источника: дизель-генератор (ДГУ), второй ввод от сети.

2. Разделение на группы (линии)

Разделение должно быть логичным и безопасным. Типовой подход:

• Освещение: 1-2 линии (автомат C10). Для большого дома (более 150 м²) лучше разделить на этажи или зоны.

• Розетки жилых комнат: 1-2 линии (автомат C16). Если дом двухэтажный — разделите по этажам.

• Розетки кухни: отдельная линия (автомат C16). На кухне много мощных приборов (чайник, микроволновка, тостер).

• Электроплита / варочная панель: отдельная линия (автомат C25-32, кабель 6 мм²).

• Стиральная машина: отдельная линия (автомат C16, УЗО 30 мА).

• Бойлер (водонагреватель): отдельная линия (автомат C16, УЗО 30 мА).

• Насос отопления и циркуляционные насосы: отдельная линия (автомат C10-C16, УЗО 30 мА).

• Кондиционеры: отдельная линия на каждый сплит (автомат C16).

• Электрокотел (если есть): отдельная линия (автомат на 25-40А в зависимости от мощности).

3. Выбор автоматических выключателей

4. Выбор УЗО

УЗО защищает от утечек тока (поражение электрическим током) и от пожаров из-за поврежденной изоляции.

• Вводное (противопожарное) УЗО: 50-100А, ток утечки 100-300 мА. Защищает всю проводку дома.

• УЗО на розеточные группы и влажные помещения: номинальный ток — на ступень выше автомата (например, автомат 16А + УЗО 25А), ток утечки — 30 мА (защита человека).

• УЗО на линии с бойлером, стиральной машиной: 25А/30 мА или 16А/10 мА (для повышенной безопасности).

Важно: не ставьте одно УЗО на несколько групп, если суммарный ток утечки может превысить порог срабатывания (например, несколько компьютеров, блоков питания). Лучше разделить.

5. Выбор вводного аппарата

• Однофазный ввод: двухполюсный автомат 40-63А (в зависимости от разрешенной мощности).

• Трехфазный ввод: четырехполюсный автомат 25-50А.

• Характеристика — C (стандартная) или D (если есть насосы и компрессоры с большими пусковыми токами).

6. Дополнительные элементы

• Реле контроля напряжения (РКН): защищает от отгорания нуля и скачков напряжения. Ставится после вводного автомата.

• УЗИП (устройство защиты от импульсных перенапряжений): защита от грозовых разрядов. Ставится на вводе (класс I+II или II).

• Шины N и PE: раздельно. Для системы TN-C-S после счетчика PEN-проводник разделяется на N и PE.

Пример схемы распределительного щита для однофазного дома (мощность 15 кВт)

Ввод: однофазный, 220В, 15 кВт.

Схема сверху вниз:

1. Вводной автомат 2P C50 (50А).

2. УЗИП класса II (на вводе, параллельно фазе и N).

3. Счетчик электроэнергии (прямого включения, 5-60А).

4. Реле контроля напряжения (РКН) 50А.

5. Противопожарное УЗО 2P 50А/100мА.

6. Далее разделение (свои УЗО и автоматы):

• УЗО 2P 25А/30мА (розетки 1 этаж): автомат C16 (розетки гостиная); автомат C16 (розетки прихожая)

• УЗО 2P 25А/30мА (розетки 2 этаж): автомат C16 (розетки спальня 1); автомат C16 (розетки спальня 2)

• УЗО 2P 25А/30мА (кухня, влажные помещения): автомат C16 (розетки кухня); автомат C16 (стиральная машина); автомат C16 (бойлер)

• Автомат C25 (электроплита) — без отдельного УЗО (под защитой вводного противопожарного).

• Автомат C10 (освещение 1 этаж)

• Автомат C10 (освещение 2 этаж)

• Автомат C10 (освещение улица)

• Автомат C16 (насос отопления + циркуляционные насосы)

7. Шина N (после вводного УЗО, общая для всех нулей, кроме тех, что за отдельными УЗО — у каждого своя шина).

8. Шина PE (заземление, общая для всех линий).

Особенности схемы для трехфазного дома

Если в дом заведены три фазы (380В) и есть трехфазные потребители (электрокотел, станки, насосы):

• Вводной автомат — 4P (четырехполюсный) на 25-50А.

• Трехфазные потребители подключаются через трехполюсные автоматы (3P) или через четырехполюсные (3P+N).

• Однофазные потребители равномерно распределяются по фазам (L1, L2, L3). Для этого после вводного автомата ставят шины распределения фаз.

• УЗО на однофазных группах — двухполюсные (2P), на трехфазных — четырехполюсные (4P).

Пример распределения фаз для двухэтажного дома:

• Фаза L1: освещение 1 этажа, розетки 1 этажа (часть)

• Фаза L2: освещение 2 этажа, розетки 2 этажа

• Фаза L3: кухня, бойлер, стиральная машина

• Все три фазы: электрокотел (через 3P автомат)

Часто задаваемые вопросы

1. Сколько групп должно быть в схеме распределительного щита дома?

Минимальное количество групп для частного дома: освещение (1-2 группы), розетки жилых комнат (1-2 группы), розетки кухни, электроплита, стиральная машина, бойлер. Итого 6-10 групп. Чем больше групп, тем выше надежность (отключится только проблемная линия).

2. Нужно ли ставить УЗО на каждую линию в доме?

Не обязательно, но желательно. Оптимальная схема: противопожарное УЗО на вводе (100-300 мА) + УЗО 30 мА на каждую розеточную группу и линии влажных помещений. Освещение и стационарные потребители (электроплита) могут быть без УЗО (под защитой вводного противопожарного).

3. Какой автомат ставить на ввод в частный дом?

Номинал вводного автомата определяют по разрешенной мощности. Для дома 15 кВт — автомат 50А, для 20 кВт — 63А. Если мощность не ограничена, вводной выбирают по сумме групповых с коэффициентом одновременности (обычно 0,7-0,8). Характеристика — C (стандартная) или D (если есть мощные двигатели с пусковыми токами).

4. Нужна ли защита от перенапряжения в схеме щита?

Да, особенно если дом питается по воздушной линии (СИП или голые провода). Установите УЗИП (класс I+II) на вводе и реле напряжения (РКН) после вводного автомата. Это защитит технику от грозовых и коммутационных перенапряжений, а также от отгорания нуля.

5. Можно ли сделать схему щита самому или лучше заказать у профессионалов?

Простую схему для небольшого дачного дома можно разработать самостоятельно, изучив ПУЭ. Для полноценного коттеджа с электроплитой, насосами, электрокотлом и несколькими этажами лучше заказать проект у специалиста. Ошибки в расчете номиналов и селективности могут привести к авариям.

Заказать распределительный шкаф от производителя «НТК Приборэнерго»

Компания «НТК Приборэнерго» предлагает проектирование и сборку распределительных щитов для частных домов «под ключ». Наши инженеры разработают схему с учетом вашего ввода (однофазный/трехфазный), перечня потребителей и требований к надежности.

Преимущества работы с НТК Приборэнерго:

• Индивидуальная схема щита под ваш дом.

• Подбор автоматов, УЗО, реле напряжения от ведущих производителей (и собственной ТМ).

• Согласование с энергосбытом (помощь в документации).

• Сборка в металлическом или пластиковом корпусе с запасом модулей.

• Гарантия на оборудование и работы по сборке.

Заключение

Схема распределительного щита дома — это не просто набор автоматов, а продуманная система, обеспечивающая безопасность и удобство. Уделите время грамотному проектированию: разделите нагрузки на группы, правильно подберите номиналы автоматов и УЗО, установите защиту от перенапряжений. Это окупится годами безаварийной работы и спокойствием за близких.
