Схемы АВР: полное руководство по автоматическому вводу резерва

Вы когда-нибудь задумывались, что происходит внутри щита, когда внезапно гаснет свет, а через несколько секунд он снова загорается? Или как система автоматически переключает питание дома с основной линии на резервный генератор? Ответ кроется в схеме шкафа АВР — автоматического ввода резерва. Схема шкафа АВР определяет логику поведения системы: какой ввод приоритетен, как долго ждать перед переключением, контролировать ли качество напряжения и многое другое. В этой статье мы подробно разберем типовые схемы АВР, их особенности и область применения.

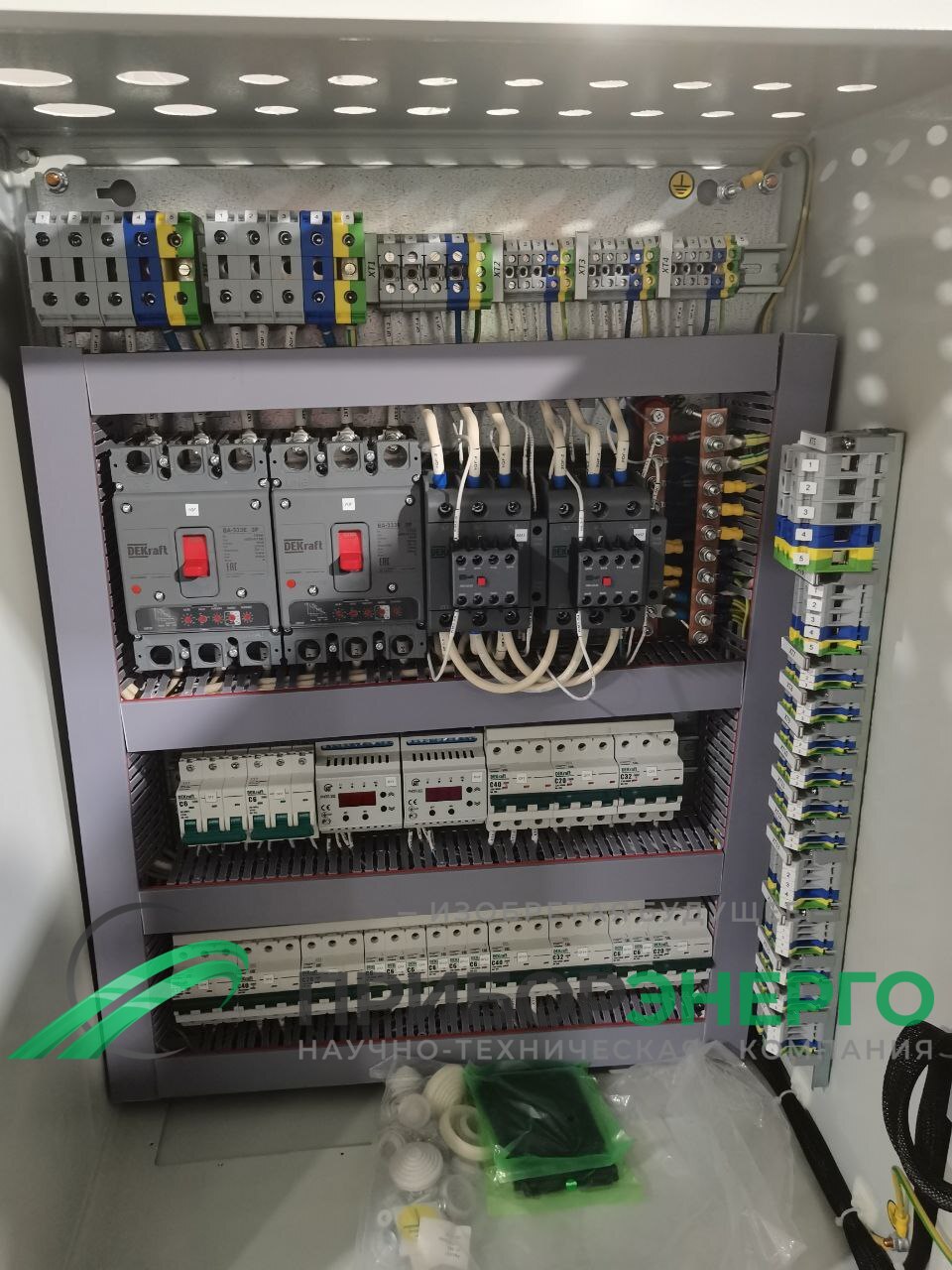

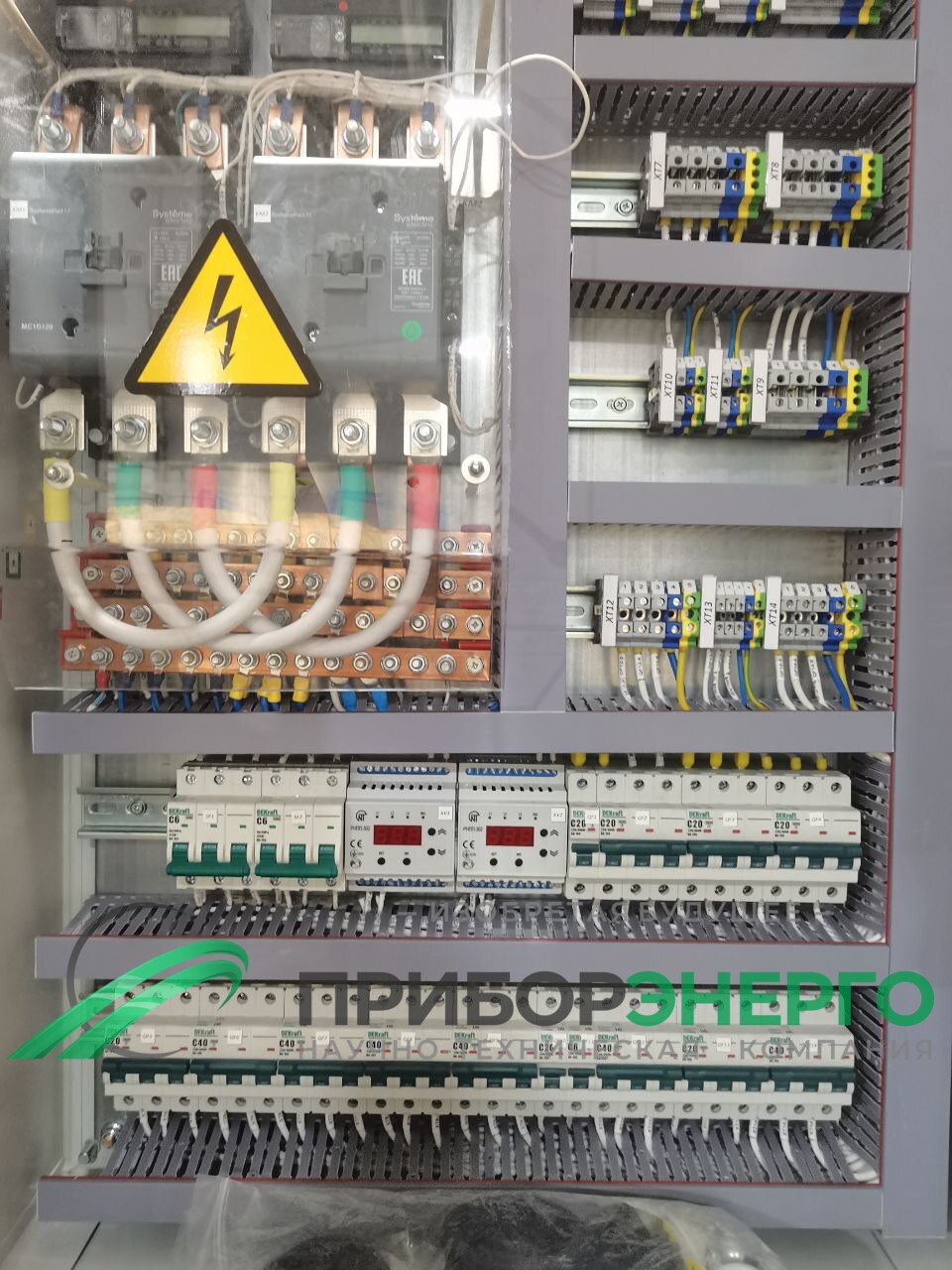

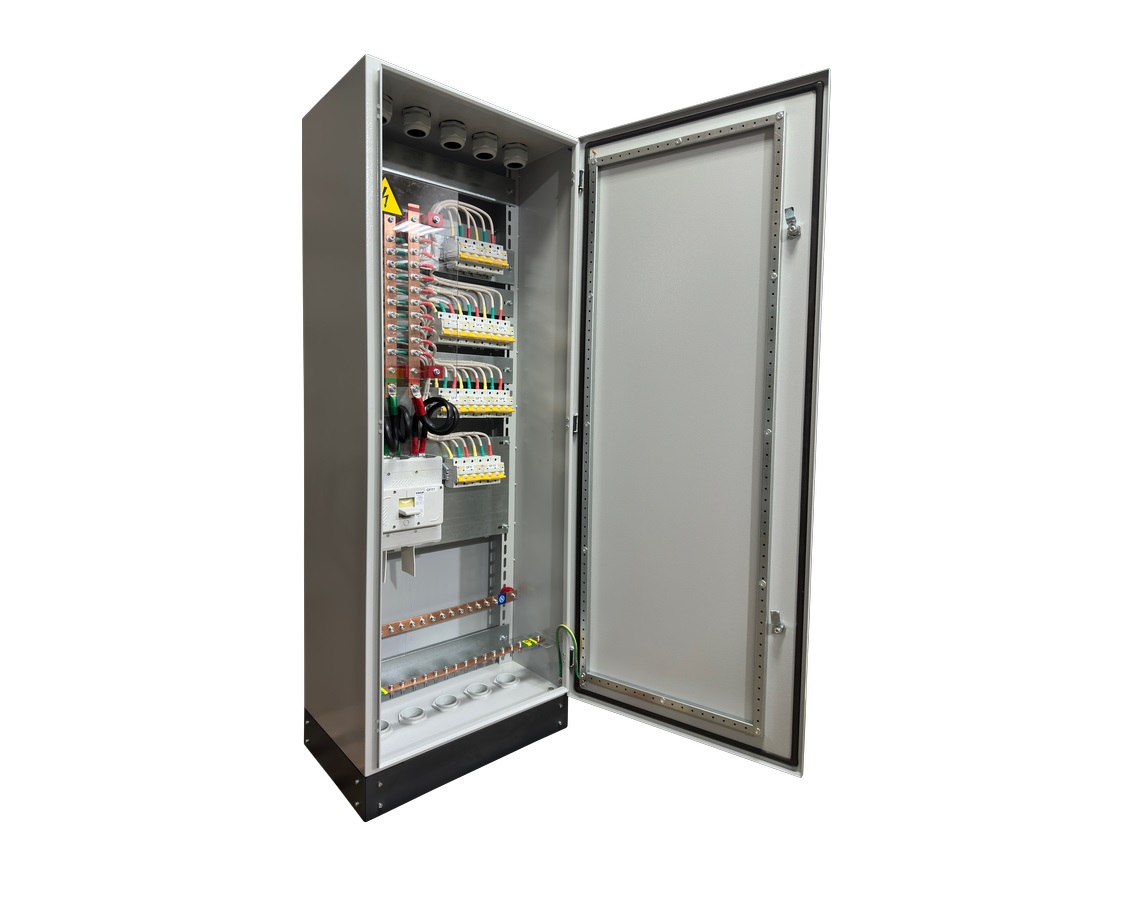

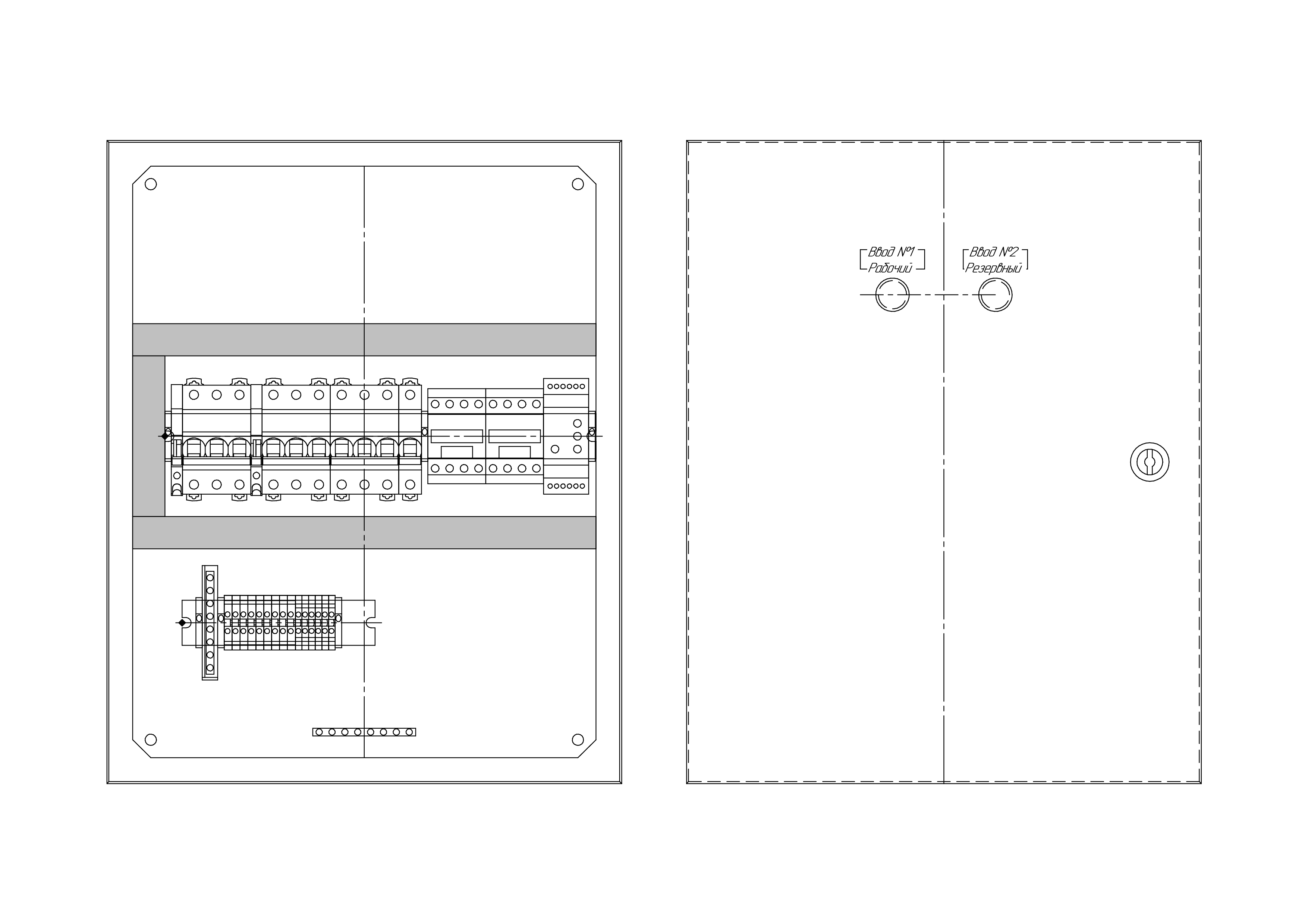

Пример АВР производства «НТК Приборэнерго»

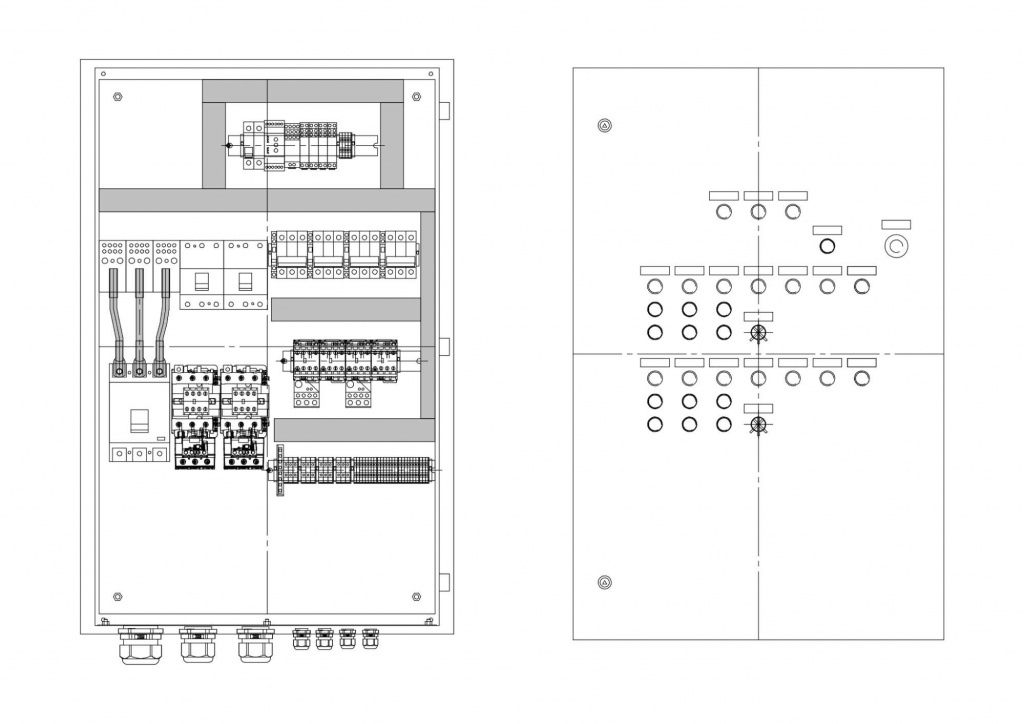

Что такое схема АВР и зачем она нужна

Схема АВР — это электрическая принципиальная схема, которая описывает взаимодействие вводных коммутационных аппаратов, органов контроля напряжения и логических элементов управления. На основе этой схемы собирается шкаф АВР (или панель АВР), который обеспечивает автоматическое переключение нагрузки с основного ввода на резервный при неисправности основного и обратное переключение при восстановлении.

Схема панели АВР включает:

• Цепи силовой коммутации — вводные выключатели (автоматы, контакторы, рубильники) и связь между ними.

• Цепи контроля напряжения — реле контроля фаз, реле напряжения, измерительные трансформаторы.

• Логическую схему управления — на релейной логике или микропроцессорном контроллере.

• Цепи сигнализации — лампы, светодиоды, «сухие» контакты для внешних систем.

Схема щита с АВР может быть реализована в виде отдельного шкафа или встроена в главный распределительный щит (ГРЩ). Выбор конкретной схемы зависит от:

• Количества вводов (1 основной + 1 резервный, или 2 равноценных ввода).

• Типа резервного источника (второй ввод от сети или дизель-генератор).

• Мощности резервного источника (полное резервирование или частичное).

• Категории надежности объекта (I, II или III).

Панель автоматического ввода резерва (АВР) от 16 А

Смотреть

Основные элементы схемы АВР

Прежде чем рассматривать конкретные схемы шкафов АВР, разберем ключевые компоненты, из которых они строятся.

Типовые схемы АВР

Схема 1: АВР с двумя вводами от сети и одним секционным выключателем (без приоритета)

Это одна из самых простых и надежных схем панели АВР. Используется для резервирования двух независимых линий от одной или разных подстанций. Приоритет вводов отсутствует — любой из них может быть основным.

Состав схемы:

• Вводные выключатели QF1 (ввод №1) и QF2 (ввод №2).

• Секционный выключатель QF3 (между секциями).

• Реле контроля фаз РКФ1 и РКФ2 (по одному на ввод).

• Логическая схема (на реле или контроллере).

Алгоритм работы:

• В нормальном режиме QF1 и QF2 включены, QF3 отключен. Секция 1 питается от ввода №1, секция 2 — от ввода №2.

• При пропадании напряжения на вводе №1 РКФ1 выдает сигнал на отключение QF1, затем на включение QF3. Секция 1 начинает питаться от ввода №2 (через QF3).

• При восстановлении ввода №1 РКФ1 выдает сигнал на отключение QF3 и включение QF1 (с задержкой на стабилизацию).

• Аналогично при пропадании ввода №2.

Применение: промышленные объекты, ЦОД, жилые комплексы с двумя независимыми вводами. Не подходит для ДГУ, так как нет автозапуска.

Схема 2: АВР с приоритетом основного ввода и резервным ДГУ

Это самая популярная схема щита с АВР для частных домов, коттеджей и дач, где резервным источником служит дизель- или бензогенератор.

Состав схемы:

• Вводной выключатель QF1 (основной ввод от сети).

• Вводной выключатель QF2 (резервный ввод от ДГУ).

• Реле контроля фаз РКФ1 (на основном вводе).

• Блок автозапуска ДГУ (сухой контакт на стартер).

• Логический контроллер с настраиваемыми задержками.

Алгоритм работы:

1. В нормальном режиме питание от сети через QF1. ДГУ заглушен, QF2 отключен.

2. При пропадании сети РКФ1 дает сигнал контроллеру. Контроллер запускает таймер t1 (задержка на отключение, 0,5-3 с).

3. Если за t1 сеть не восстановилась, контроллер отключает QF1 и подает команду на автозапуск ДГУ.

4. ДГУ запускается и выходит на режим (10-30 с). Контроллер выдерживает паузу t2.

5. Контроллер включает QF2. Нагрузка питается от ДГУ.

6. При восстановлении сети контроллер выдерживает задержку t3 (5-30 с) и переключает питание обратно на сеть.

7. Контроллер дает команду на останов ДГУ (с задержкой на охлаждение).

Особенности:

• Требуется ДГУ с электростартером и блоком автозапуска (или встроенной системой автоматики, совместимой с контроллером АВР).

• Задержки t1, t2, t3 настраиваются индивидуально.

• Схема может дополняться функцией приоритетного запуска (если оба ввода неисправны) и защитой от ложных срабатываний.

Схема 3: АВР с секционированием нагрузки (частичное резервирование)

Используется, когда мощность резервного источника (чаще всего ДГУ) недостаточна для питания всего объекта. В этом случае нагрузка делится на две секции: «ответственная» (питается всегда) и «неответственная» (отключается на резерве).

Состав схемы:

• Вводные выключатели QF1 (основной ввод) и QF2 (резервный ввод).

• Секционные выключатели QF3 и QF4 (по одному на секцию).

• Реле контроля фаз РКФ1.

• Блок автозапуска ДГУ.

Алгоритм работы:

• В нормальном режиме QF1 включен, QF2 отключен, QF3 и QF4 включены (обе секции питаются от сети).

• При переходе на ДГУ QF1 отключается, включается QF2 (ДГУ). При этом QF4 (неответственная секция) отключается, QF3 (ответственная) остается включенной.

• При восстановлении сети — обратное переключение: QF2 отключается, включается QF1, затем с задержкой включается QF4 (неответственная секция).

Применение: дома и дачи с ДГУ ограниченной мощности, объекты с четким разделением нагрузок.

Сравнение схем АВР

Схема подключения АВР: как это выглядит на практике

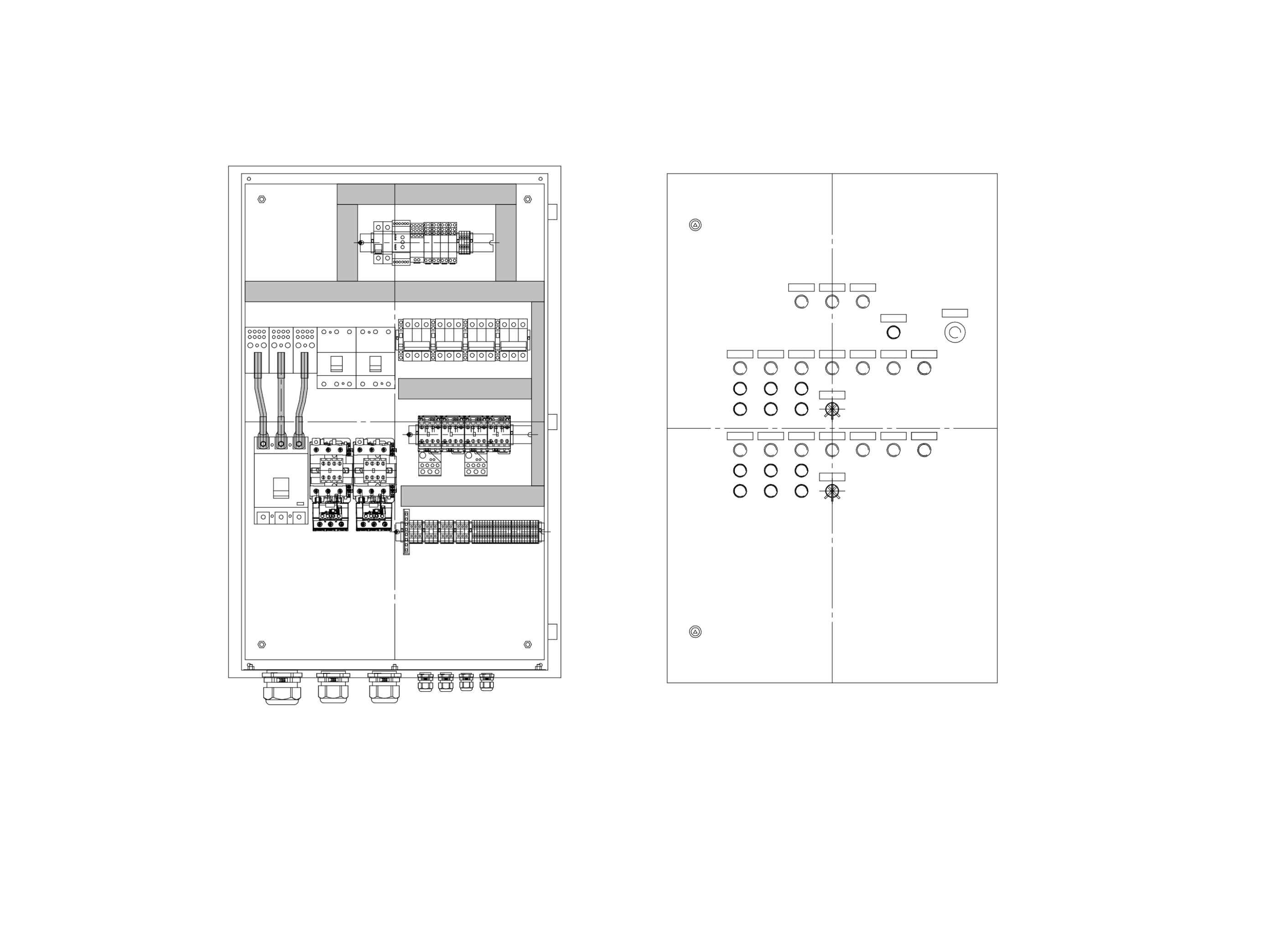

Рассмотрим схему панели АВР для частного дома с ДГУ на примере однофазного исполнения (220В). Силовая часть:

• На вводе от сети установлен двухполюсный автоматический выключатель QF1 (40А).

• На вводе от генератора установлен двухполюсный автоматический выключатель QF2 (32А, так как ДГУ мощностью 7 кВт).

• Нагрузка подключается к общей шине.

Цепи управления:

• Реле контроля фаз РКФ подключено к сети до QF1.

• Контроллер АВР (или релейная схема) получает сигналы от РКФ.

• Выход контроллера на автозапуск ДГУ — «сухой контакт» (замыкается при необходимости запустить генератор).

• Выходы на катушки контакторов КМ1 и КМ2 (или на моторы приводов автоматов).

Панель АВР схема должна быть дополнена:

• Индикацией наличия напряжения на вводах (лампы HL1, HL2).

• Кнопками ручного управления (для тестирования и ремонта).

• Предохранителями в цепях управления.

Особенности построения схем АВР в зависимости от типа нагрузки

Для однофазной нагрузки (220В)

• Используются двухполюсные вводные выключатели (коммутируют фазу и ноль).

• Реле контроля фаз — однофазное (или трехфазное в режиме контроля одной фазы).

• Логика проще: пропадание фазы — переключение.

Для трехфазной нагрузки (380В)

• Используются трех- или четырехполюсные вводные выключатели.

• Реле контроля фаз — трехфазное (контролирует наличие всех фаз, чередование, перекос, уровень).

• Логика сложнее: возможны ситуации, когда пропадает только одна фаза или нарушается чередование.

Ошибки при построении схем

• Отсутствие блокировки одновременного включения вводов — гарантированное короткое замыкание.

• Недостаточная задержка на отключение — ложные срабатывания при кратковременных провалах.

• Игнорирование контроля резервного ввода — переключение на неисправный резервный ввод («авария на аварии»).

• Неверный выбор типа реле контроля фаз (однофазное вместо трехфазного) — неполный контроль.

• Слишком большая задержка переключения — оборудование может успеть отключиться (для котлов, насосов это критично).

Заказать изготовление шкафа АВР от производителя «НТК Приборэнерго»

Компания «НТК Приборэнерго» разрабатывает и производит шкафы автоматического ввода резерва (АВР). Наши специалисты помогут подобрать оптимальную схему шкафа АВР под ваши задачи. Все шкафы комплектуются качественными реле контроля фаз, контакторами и контроллерами с гибкими настройками. Возможно изготовление по индивидуальному техническому заданию.

Часто задаваемые вопросы

1. Какая схема АВР самая надежная?

Наиболее надежна схема с двумя независимыми вводами от разных трансформаторов. При отказе одного из вводов нагрузка полностью переключается на другой. Однако для частного дома этот вариант дорог и технически сложен. Компромиссный вариант: основной ввод от сети + резервный от ДГУ, но время переключения будет дольше из-за запуска генератора.

2. Какую схему АВР выбрать для частного дома?

Если резервный источник — ДГУ, нужна схема с приоритетом основного ввода, автозапуском генератора и задержкой переключения. Если есть два независимых ввода от сети — можно выбрать схему без приоритета (с чередованием). Для дома с однофазными потребителями используйте однофазную схему, для трехфазных — трехфазную.

3. Можно ли сделать АВР без контроллера, только на реле?

Да, простейшие схемы АВР на 2-3 контакторах и реле времени собирают и на релейной логике. Но такие схемы не имеют гибких настроек, не контролируют качество напряжения (только наличие) и не поддерживают автозапуск ДГУ. Для ответственных объектов рекомендуем использовать микропроцессорный контроллер с регулируемыми уставками.

4. Что такое схема АВР с секционированием?

Это схема, в которой нагрузка разделена на две секции: «ответственные потребители» и «неответственные». При работе от основного ввода питаются обе секции. При переходе на резервный ввод (особенно если его мощность ограничена) питание подается только на ответственные потребители, а неответственные автоматически отключаются. Применяется, когда ДГУ рассчитан на питание только критичных нагрузок.

5. Нужна ли блокировка одновременного включения вводов?

Да, абсолютно обязательно. Блокировка (механическая или электрическая) исключает ситуацию, когда оба вводных выключателя окажутся включенными одновременно. Это приведет к короткому замыканию между двумя источниками питания, повреждению оборудования и может вызвать пожар. Во всех заводских шкафах АВР эта блокировка предусмотрена.

Заключение

Схема шкафа АВР — это не просто чертеж, а основа надежного электроснабжения объекта. Выбор правильной схемы зависит от типа резервного источника (второй ввод от сети или ДГУ), требуемой мощности и категории надежности. Понимание принципов построения схем АВР позволяет грамотно спроектировать систему автоматического ввода резерва, избежать типичных ошибок и обеспечить бесперебойное питание ответственных потребителей.
