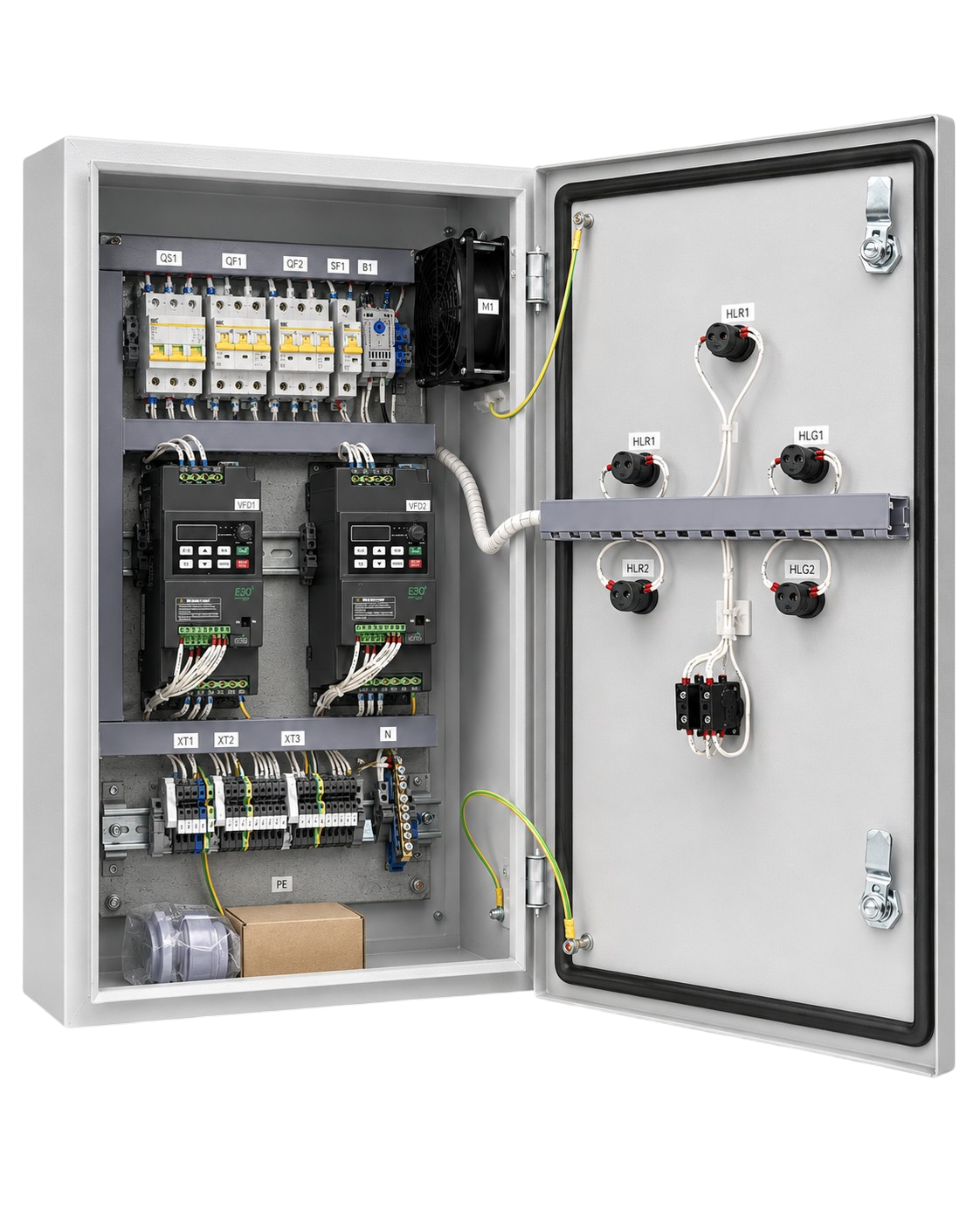

Шкаф управления 2 насосами с частотным преобразователем ШУН-ПЧ-2-11

Шкаф управления ШУН-ПЧ-2-11 — это решение для каскадно-частотного управления двумя насосами мощностью до 11 кВт каждый. Он применяется в системах водоснабжения, отопления, водоподготовки и на промышленных предприятиях для обеспечения точного и экономичного контроля насосных групп.

Ключевые преимущества

• Энергоэффективность: Один частотный преобразователь для обоих насосов оптимизирует скорость вращения, снижая энергопотребление.
• Плавное регулирование: Обеспечивает точное поддержание заданных параметров (давления, расхода) и устраняет гидроудары.
• Долговечность: Мягкий пуск и останов продлевают срок службы насосного оборудования до 25–30 лет.

Принцип работы и режимы

• Автоматический режим: Работа по сигналу внешнего датчика (давления, уровня). Преобразователь частоты плавно регулирует скорость основного насоса для поддержания уставки.
• Ручной режим: Прямое управление каждым насосом с панели.
• Каскадное управление: Насос с наименьшей наработкой становится основным (работает через ЧП). Второй насос подключается напрямую при росте нагрузки или работает в резерве.

Комплексная защита и контроль

• Защита оборудования: От сухого хода, короткого замыкания, перегрузки, перегрева двигателя и перекоса фаз.
• Внешние подключения: Датчик сухого хода (дискретный) и датчик давления/уровня (аналоговый).
• Сигнализация: Выходные сигналы «Сеть», «Работа», «Авария» для каждого насоса и частотного преобразователя для диспетчеризации.

Условия эксплуатации

• Температура: от 0°C до +40°C.
• Влажность: 20–90% без конденсата.

Шкаф обеспечивает надежную, экономичную и автоматизированную работу насосных систем.
