Как рассчитать и выбрать шкаф АВР для дома, коттеджа или дачи

Автор: Игорь Сорокин

Электрощитовое оборудование 8 июня 2026

Содержание:

Что такое АВР для дома и зачем он нужен
Расчет мощности АВР для дома
Советы от инженеров «НТК Приборэнерго» – как выбрать АВР для частного дома
Основные схемы АВР для дома и дачи
Типичные ошибки при выборе автоматического ввода резерва
Рекомендуем приобрести шкаф АВР от производителя «НТК Приборэнерго»
Часто задаваемые вопросы
Заключение

Если в городе электричество восстанавливают за часы, то в частном доме или на даче этот процесс может затянуться на сутки. Хуже того — отключение электроэнергии зимой означает остановку котла отопления, циркуляционных насосов и, как следствие, разморозку системы. Чтобы этого избежать, многие владельцы домов устанавливают резервные источники питания — второй ввод от сети или дизель-генератор (ДГУ). Но просто иметь резервный источник недостаточно. Нужно устройство, которое автоматически переключит нагрузку с основного ввода на резервный при пропадании напряжения. Это устройство — АВР для дома.

Автоматический ввод резерва в режиме реального времени контролирует качество напряжения на основном вводе и при его неисправности переключает питание на резервный ввод (вторую линию от сети или генератор). В этой статье мы подробно разберем, как рассчитать и выбрать шкаф АВР для частного дома, коттеджа или дачи.

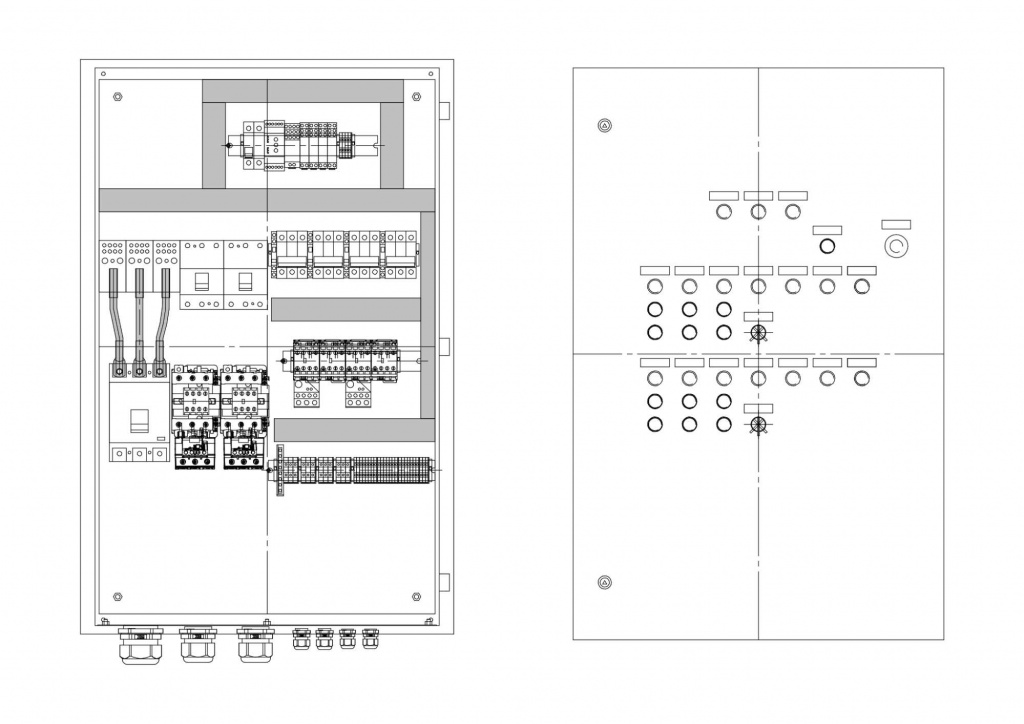

Схема АВР от производителя «НТК Приборэнерго»

Что такое АВР для дома и зачем он нужен

АВР для частного дома — это электрощит (или модуль), который автоматически переключает питание между двумя независимыми источниками. Чаще всего это:

Основной ввод — сеть 220В/380В от трансформаторной подстанции.
Резервный ввод — второй ввод от сети (если есть возможность подключиться к другой линии) или дизель-генератор (ДГУ).

АВР для дачи особенно актуален, так как в СНТ и сельской местности отключения электроэнергии происходят чаще: обрывы проводов, перегрузки сети, аварии на подстанциях.

Панель автоматического ввода резерва (АВР) от 16 А

Смотреть

Преимущества установки АВР в доме

Автоматизация — не нужно бежать в щиток и вручную переключать рубильник (особенно ценно, если дом находится в другой климатической зоне и вы приезжаете только на выходные).
Скорость переключения — современные устрйоства переключают нагрузку за 0,3-3 секунды (для бытовых нужд этого достаточно).
Защита оборудования — устройство не только переключает питание, но и контролирует качество напряжения (обрыв фазы, перекос, понижение/повышение).
Возврат на основной ввод — при восстановлении сети АВР автоматически вернет питание на основной ввод (с задержкой, чтобы сеть стабилизировалась).

Расчет мощности АВР для дома

Прежде чем выбирать шкаф АВР, необходимо рассчитать потребляемую мощность вашего дома.

Шаг 1. Составьте список всех электроприемников

Учтите оборудование, которое должно работать бесперебойно:

Котел отопления и циркуляционные насосы (0,5-2 кВт).
Холодильник и морозильная камера (0,3-1 кВт).
Система освещения (0,5-1 кВт).
Насос водоснабжения (0,5-1,5 кВт).
Телекоммуникационное оборудование (роутер, сервер, видеонаблюдение) — 0,2-0,5 кВт.
Розетки в жилых комнатах (чайник, микроволновка, телевизор, компьютер) — 2-4 кВт.

Важно: стиральная машина, посудомоечная машина, духовой шкаф, кондиционеры — обычно не входят в список «критичных» нагрузок, но если вы хотите их резервировать — учитывайте их мощность.

Шаг 2. Определите суммарную мощность

Сложите мощности всех потребителей. Для коттеджа площадью 150-200 м² типичная суммарная мощность составляет 5-10 кВт.

Шаг 3. Учтите пусковые токи

Электродвигатели (насосы, компрессоры холодильника) при запуске потребляют ток в 3-7 раз выше номинального. Поэтому при расчете АВР используют коэффициент запаса:

Для активной нагрузки (освещение, ТЭНы, котел) — запас 1,1-1,2.
Для двигателей — запас 1,5-3 (зависит от типа двигателя и частоты пусков).

Пример: если суммарная мощность всех потребителей составляет 6 кВт, а среди них есть насос 1 кВт, то расчетная мощность АВР должна быть не менее 6 × 1,3 ≈ 7,8 кВт.

Шаг 4. Переведите мощность в ток

Для однофазной сети 220В: I = P / U (I — ток в амперах, P — мощность в ваттах, U — напряжение 220В).

Пример: P = 8 кВт = 8000 Вт → I = 8000 / 220 ≈ 36,5 А.

Для трехфазной сети 380В: I = P / (√3 × U × cos φ).

Пример: P = 15 кВт = 15000 Вт, cos φ = 0,95 → I = 15000 / (1,73 × 380 × 0,95) ≈ 24 А.

Выбирайте АВР с номинальным током, ближайшим большим стандартным значением (25А, 32А, 40А, 50А, 63А).

Советы от инженеров «НТК Приборэнерго» – как выбрать АВР для частного дома

1. Тип резервного ввода

Второй ввод от сети — если у вас есть возможность подключиться к двум независимым линиям (разные трансформаторы или разные фазы). Это наиболее надежный вариант, но не всегда доступный.
Дизель-генератор (ДГУ) — самый распространенный вариант для частных домов и дач. При выборе АВР убедитесь, что он поддерживает запуск ДГУ (сухой контакт для стартера) и контроль готовности генератора.
Бензиновый генератор — дешевле, но требует ручного запуска. Для полной автоматизации нужен электростартер и блок автоматического запуска (не все АВР поддерживают).

2. Способ переключения

На контакторах — компактно, быстро (0,3-1 с), подходит для токов до 100А. Идеально для дома, так как контакторы бесшумны и имеют высокую механическую износостойкость.
На автоматических выключателях с моторным приводом — для больших токов (100-630А), но для частного дома это избыточно.
На рубильниках с электроприводом — редкое решение для дома, обычно используют на промышленных объектах.

3. Тип фазировки

Однофазный АВР — для дома с однофазным вводом (220В). Большинство частных домов и дач имеют однофазное подключение.
Трехфазный АВР — для домов с трехфазным вводом (380В). Если у вас трехфазная сеть, но вы питаете только однофазные потребители, можно использовать однофазный АВР (подключается на одну фазу).

4. Способ установки

Встраиваемый в щит — модуль АВР на DIN-рейку. Компактный, подходит для установки в существующий электрощит.
Отдельный шкаф АВР — напольное или настенное исполнение. Содержит всю коммутационную аппаратуру, удобен при монтаже «под ключ».

5. Дополнительные функции

Контроль качества напряжения — АВР должен контролировать не только наличие, но и уровень напряжения (обычно 170-260В для однофазной сети), обрыв фазы, перекос.
Возможность настройки задержек — задержка перед переключением (чтобы не реагировать на «моргание»), задержка возврата на основной ввод (чтобы сеть стабилизировалась).
Приоритет ввода — стандартно: основной ввод приоритетен. Если вы используете ДГУ, то при восстановлении сети АВР должен вернуть питание на основной ввод.
Запуск ДГУ — сухой контакт для запуска генератора (обычно нормально разомкнутый контакт реле). Необходимо, если у вас автоматический ДГУ с электростартером.
Сигнализация — светодиодная индикация состояния вводов и режимов работы.
GSM-модуль — опционально, для отправки SMS при авариях (полезно для дачи, если вас нет на месте).

Основные схемы АВР для дома и дачи

Ниже разберем три самые востребованные схемы автоматического ввода резерва для частного домовладения. Выбор конкретной схемы зависит от того, какой у вас резервный источник — второй ввод от сети или генератор, а также от соотношения мощности резерва и полной нагрузки дома.

Схема 1: АВР для дома с одним вводом от сети и резервным ДГУ

Это классическая схема для частного дома и коттеджа. Алгоритм:

В нормальном режиме нагрузка питается от сети.
При пропадании или выходе напряжения сети за пределы АВР подает команду на запуск ДГУ.
После выхода генератора на режим (10-30 секунд) АВР переключает нагрузку на ДГУ.
При восстановлении сети АВР выдерживает задержку (10-30 секунд) и переключает нагрузку обратно на сеть.
Дает команду на останов ДГУ.

Важно: ДГУ должен быть оснащен автоматическим блоком запуска (АВР генератора) или иметь встроенный электростартер и систему автозапуска, совместимую с вашим шкафом АВР.

Схема 2: АВР для дачи с двумя вводами от сети (без генератора)

Если у вас есть возможность подключиться к двум независимым линиям (например, от двух разных трансформаторов или от разных фаз одной линии, но с гарантией, что одна фаза не отключается вместе с другой). Алгоритм проще:

Основной ввод (например, фаза L1) питает нагрузку.
Резервный ввод (фаза L2) — в режиме ожидания.
При пропадании основного ввода АВР переключает нагрузку на резервный.
При восстановлении основного — возвращает нагрузку обратно.

Схема 3: АВР для дома с отключением неответственных потребителей

Если мощность вашего ДГУ недостаточна для питания всего дома (например, генератор 4 кВт, а суммарная нагрузка 7 кВт). В этом случае используют секционирование:

Нагрузка делится на две секции: ответственные потребители (котел, насосы, холодильник) и неответственные (розетки, освещение, бытовая техника).
В нормальном режиме (от сети) питаются обе секции.
При переходе на ДГУ питаются только ответственные потребители, а неответственные отключаются автоматически.

Типичные ошибки при выборе автоматического ввода резерва

Недостаточная мощность — устройство выбран «впритык», при переключении на резервный ввод контакторы перегреваются и выходят из строя.
Неправильный выбор типа управления — для ДГУ нужен АВР с задержкой на запуск генератора (обычно это 10-30 секунд). Дешевые АВР без этой задержки будут пытаться переключиться на неготовый генератор.
Игнорирование пусковых токов — насос или компрессор холодильника при запуске потребляют в 5-7 раз больше номинального тока. Если не учесть это, АВР может ложно сработать или контакторы будут подгорать.
Отсутствие блокировки одновременного включения — дешевые кустарные устйроства иногда допускают включение обоих вводов одновременно, что приводит к короткому замыканию.
Неправильный монтаж — установка в сыром неотапливаемом подвале без обогрева приводит к коррозии контактов и выходу из строя электроники.

Часто задаваемые вопросы

1. АВР для дома защищает от скачков напряжения?

Да, АВР отслеживает не только пропадание, но и выход напряжения за допустимые пределы (обычно 170–260В). При скачке выше верхнего порога или просадке ниже нижнего устройство переключит питание на резервный ввод. Однако для защиты от коротких мощных импульсов (например, грозовых) потребуется дополнительный УЗИП.

2. Какой ток выбрать для АВР в частный дом?

Номинальный ток АВР выбирают по вводному автомату: 25А, 32А, 40А, 50А, 63А. Для дома до 100 м² с электроплитой обычно хватает 40-50А. Если подключаете ДГУ — ориентируйтесь на его максимальную мощность, часто ДГУ рассчитан на 20-30А, а сеть — на 50А. Тогда АВР нужно выбирать с возможностью отключения неответственных потребителей.

3. Можно ли сделать АВР для дома своими руками?

Собрать простую схему на контакторах и реле времени возможно, но это требует хороших знаний электротехники. Ошибки (например, одновременное включение двух вводов) приведут к короткому замыканию. Готовый шкаф АВР от производителя надежнее, компактнее и уже прошел испытания. Для ответственного оборудования рекомендуем готовое решение.

4. АВР для дома переключает обратно при восстановлении света?

Да, в настройках обычно задается задержка возврата (от 5 до 60 секунд). Это нужно, чтобы сеть стабилизировалась после восстановления и не было повторного отключения. Заводская установка — 10-15 секунд, но ее можно изменить.

5. Какую схему АВР выбрать: с приоритетом ввода или без?

Схема с приоритетом основного ввода — стандарт для дома: питание идет от сети, ДГУ — резерв. Схема без приоритета (с чередованием) нужна, если оба ввода равноценны (например, две независимые линии от подстанции) и вы хотите распределить нагрузку. Для дачи с ДГУ однозначно нужен приоритет сети.

Заключение

Щиты АВР для дома — это не роскошь, а необходимость, если вы хотите избежать разморозки системы отопления, порчи продуктов в холодильнике и дискомфорта при длительных отключениях света. Правильно рассчитанный и выбранный шкаф автоматического ввода резерва обеспечит бесперебойное питание ответственных потребителей и защитит ваше оборудование.
