Схема распределительного щита: руководство по проектированию

Схема распределительного щита — это основной документ, по которому электрик собирает щиток, проектировщик рассчитывает нагрузки, а эксплуатант — ищет неисправность. Без грамотной схемы даже самый качественный шкаф превращается в хаотичное нагромождение проводов и автоматов.

Схема распределительного шкафа бывает нескольких типов: однолинейная, принципиальная, структурная и монтажная. Каждая из них отвечает на свои вопросы и предназначена для разных этапов: от проектирования до обслуживания. В этой статье мы подробно разберем, что такое однолинейная схема щита распределительного, как читать и проектировать схему, и на что обращать внимание при согласовании.

Что такое схема распределительного щита и зачем она нужна

Схема распределительного щита — это графическое изображение электрических соединений между вводными и отходящими аппаратами, шинами, счетчиками и другими элементами щита. Она показывает:

• Количество и тип вводных аппаратов (рубильники, автоматы, контакторы).

• Состав и номиналы групповых автоматических выключателей.

• Наличие УЗО, дифавтоматов, реле напряжения, УЗИП.

• Схему подключения счетчиков (прямое или через трансформаторы тока).

• Распределение нулевых (N) и заземляющих (PE) проводников.

Зачем нужна схема

• Для проектирования — расчет нагрузок, выбор номиналов, обеспечение селективности.

• Для согласования — с энергоснабжающей организацией (особенно схема узла учета).

• Для сборки щита — электромонтажник собирает шкаф строго по схеме.

• Для эксплуатации — поиск неисправности, отключение конкретной линии, маркировка автоматов.

• Для модернизации — при добавлении новых потребителей схема корректируется.

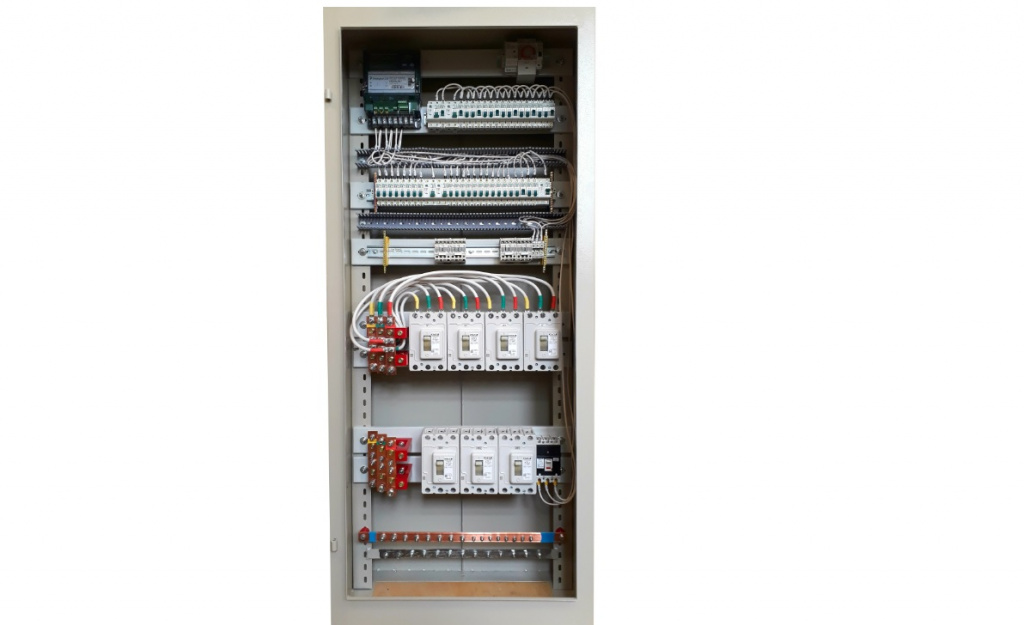

Щит распределительный (ЩР) от 16 А

Смотреть

Виды схем распределительных щитов

Однолинейная схема

Однолинейная схема распределительного щита — самый распространенный тип. Название говорит само за себя: три фазы (L1, L2, L3) изображаются одной линией. Это упрощает чертеж, не загромождая его тремя одинаковыми цепями.

Что показывает однолинейная схема:

• Вводной аппарат (автомат, рубильник) с указанием номинала.

• Приборы учета (счетчики) и измерительные трансформаторы.

• Распределительные шины.

• Групповые автоматы и УЗО с номиналами токов и утечек.

• Отходящие линии (с указанием назначения, например, «розетки спальни», «освещение кухни»).

Пример однолинейной схемы для квартиры:

text

Вводной автомат 2P 40А → Счетчик → УЗО 2P 25А/30мА → Автомат C16 (розетки комната)

→ Автомат C16 (розетки кухня)

→ Автомат C10 (освещение)

Однолинейная схема должна соответствовать ГОСТ 2.702-2011 (Единая система конструкторской документации. Правила выполнения электрических схем). Требования ГОСТ регламентируют толщину линий, обозначения элементов, расположение надписей.

Принципиальная (полная) схема

В отличие от однолинейной, принципиальная схема показывает все проводники каждого элемента. Для трехфазной сети это три фазные линии плюс ноль и земля. Такая схема более громоздка, но необходима для детального анализа работы цепей управления и сигнализации.

Применяется для:

• Щитов управления с контакторами, реле, контроллерами.

• Схем автоматического ввода резерва (АВР).

• Сложных систем с блокировками и взаимосвязями.

Структурная схема

Показывает функциональные блоки щита без детализации внутренних соединений. Например: «Вводной автомат — Счетчик — Групповые автоматы — Нагрузка». Используется для общего понимания архитектуры щита, часто в технической документации для заказчика.

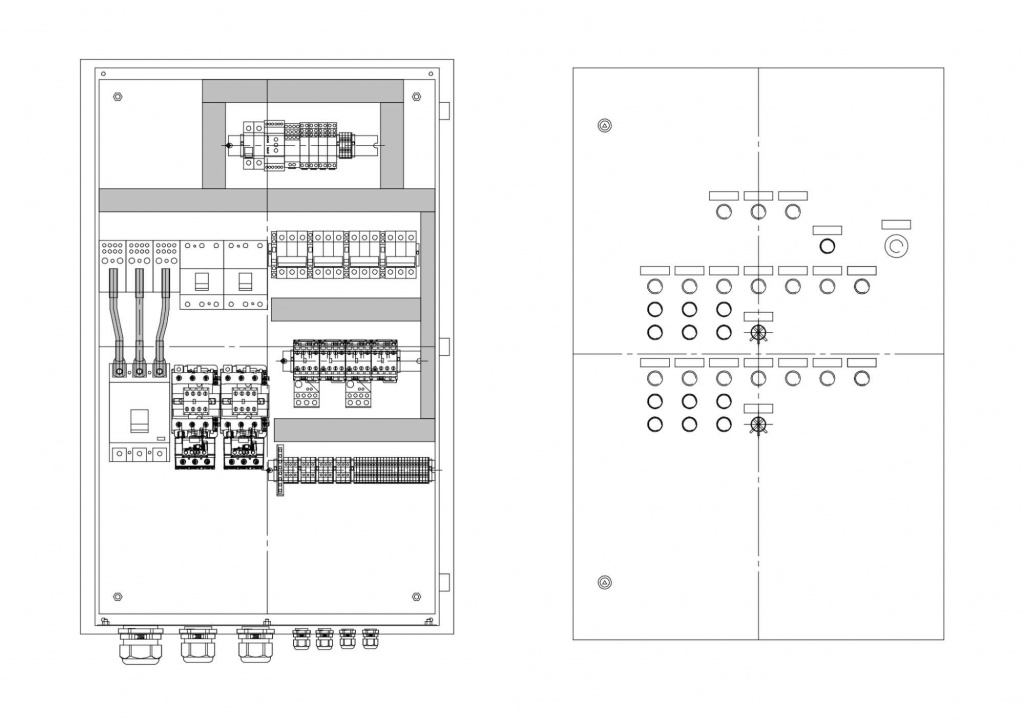

Монтажная схема

Чертеж, показывающий фактическое расположение аппаратов внутри шкафа и трассировку проводов. Нужна для сборщиков щитов, но не является обязательным документом для сдачи объекта.

Как читать однолинейную схему распределительного щита

Даже не имея специального образования, можно научиться читать основные элементы схемы.

1. Находим вводной аппарат. Обычно он расположен в левой верхней части схемы. Обозначение: квадрат с косой чертой (автомат), внутри или рядом указан номинальный ток (например, «40А»). Рядом может быть указана характеристика (C, D, B).

2. Ищем прибор учета. Если счетчик встроен в щит, он обозначается квадратом с надписью «Wh» или «счетчик». Рядом указывается тип (однофазный или трехфазный), класс точности, передаточное число.

3. Смотрим на УЗО и дифавтоматы. УЗО обозначается квадратом с буквой «Q» или специальным значком. Подписывается номинальный ток (например, «25А») и ток утечки («30мА»). Дифавтомат (АВДТ) объединяет функции автомата и УЗО.

4. Групповые автоматы. Расположены ниже по схеме. Каждый автомат подписан: номинал (C10, C16, C25) и назначение («освещение», «розетки», «электроплита»).

5. Шины N и PE. Обозначаются горизонтальными линиями. К одной подходят нулевые проводники (N), к другой — заземляющие (PE). В схемах после разделения PEN они не должны соединяться.

Требования ГОСТ к схемам распределительных шкафов

Схема распределительного шкафа ГОСТ регламентирует:

• Условные графические обозначения (УГО) элементов. Например, автоматический выключатель изображается в виде отрезка с крестиком или квадратом с диагональю.

• Расположение текстовых данных (номиналы, маркировка, примечания).

• Форматы листов и масштабы (обычно не указывается, но расположение элементов должно быть читаемым).

• Правила нумерации выводов (например, A1, A2 — катушка контактора; 1, 2 — силовые контакты).

Основной стандарт: ГОСТ 2.702-2011 «Единая система конструкторской документации. Правила выполнения электрических схем». Дополнительно — ГОСТ 2.755-87 «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Этапы разработки схемы распределительного щита

1. Сбор исходных данных

• Мощность объекта (разрешенная мощность от энергосбыта).

• Количество и мощность потребителей (освещение, розетки, электроплита, насосы).

• Категория надежности (I, II, III).

• Наличие резервного ввода или ДГУ.

2. Разделение на группы

• Освещение (обычно 1-2 группы, автоматы C10).

• Розеточные группы (каждая комната — отдельная группа или 2-3 комнаты на одну группу, автоматы C16).

• Электроплита, варочная панель (отдельный автомат C25-32).

• Мощные потребители (стиральная машина, бойлер, кондиционер) — отдельные автоматы C16.

3. Выбор УЗО

• Розеточные группы — УЗО 30 мА (защита человека).

• Влажные помещения (ванная, кухня) — УЗО 10-30 мА.

• Вводное (противопожарное) — УЗО 100-300 мА.

4. Расчет номиналов и селективности

• Номинал вводного автомата выбирается по разрешенной мощности или по сумме групповых с коэффициентом одновременности (обычно 0,7-0,8).

• Номиналы групповых автоматов — по сечению кабеля (C16 для 2,5 мм², C10 для 1,5 мм²).

• Селективность: групповой автомат должен быть на ступень ниже вводного (например, вводной 40А, групповые — 16А и 10А).

5. Оформление схемы

• На листе формата А3 или А4.

• С перечнем элементов (спецификацией).

• С подписями (разработал, проверил, утвердил).

Часто задаваемые вопросы

1. Какую схему распределительного щита выбрать для квартиры?

Для квартиры оптимальна схема с разделением на группы: освещение, розетки, электроплита, стиральная машина, бойлер. На каждую розеточную группу устанавливают УЗО 30 мА. Вводной автомат — 40-50А. Обязательно разделение шин N и PE (после модернизации системы заземления на TN-C-S).

2. В чем разница между однолинейной и принципиальной схемой?

Однолинейная схема показывает все элементы одной линией (три фазы изображаются одной чертой) — это основной рабочий документ для сборки щита. Принципиальная схема показывает все проводники каждого элемента в развернутом виде — используется для детального анализа работы цепей.

3. Можно ли отступать от схемы в процессе сборки?

Нет, отступление от утвержденной схемы недопустимо. Любые изменения (замена номиналов автоматов, добавление УЗО, изменение группировки) должны быть согласованы с проектировщиком и внесены в схему. Хаотичные изменения приводят к потере селективности, перегрузке линий и авариям.

4. Как заземлять шины в распределительном щите?

Шина PE (заземления) соединяется с корпусом щита (если он металлический) и подключается к контуру заземления. Шина N (нулевая) изолируется от корпуса и коробки. В щитах после модернизации на TN-C-S PEN-проводник разделяется на шины N и PE с обязательной перемычкой (только в одной точке).

5. Нужно ли согласовывать схему щита с энергосбытом?

Схема узла учета (место установки счетчика, схема подключения через трансформаторы тока) подлежит согласованию с энергоснабжающей организацией. Остальная часть схемы (групповые линии) согласования не требует, но должна соответствовать ПУЭ.

Рекомендуем приобрести распределительный шкаф в «НТК Приборэнерго»

Компания «НТК Приборэнерго» проектирует и изготавливает распределительные шкафы по индивидуальным схемам. Наши специалисты разработают однолинейную схему в строгом соответствии с ГОСТ, подберут аппаратуру и соберут щит под ключ.

Преимущества работы с НТК Приборэнерго:

• Разработка схемы любой сложности (однолинейная, принципиальная, монтажная).

• Использование сертифицированных автоматов, УЗО, реле (IEK, Schneider Electric, ABB, собственная ТМ).

• Согласование с энергосбытом (помогаем с документацией).

• Полная документация: схема, паспорт, протоколы испытаний.

• Гарантия на сборку и оборудование.

Заключение

Схема распределительного щита — это не формальность, а рабочий инструмент проектировщика, монтажника и эксплуатанта. Правильно составленная однолинейная схема позволяет избежать ошибок при сборке, обеспечивает селективность защит и упрощает обслуживание. Уделите время разработке качественной схемы — и ваш распределительный шкаф прослужит десятилетия без аварий.
