УЗИП PWR для защиты цепей вторичного питания в Санкт-Петербурге
УЗИП PWR предназначены для цепей вторичного электропитания — линий, по которым на контроллеры, датчики, модули ввода-вывода и средства телемеханики приходит низковольтное питание от блоков питания. Импульс, наведённый на эти провода грозовым разрядом или коммутацией силового оборудования, способен вывести из строя сразу всю электронику шкафа. Серия рассчитана на применение в автоматике, телемеханике, промышленных сетях и на объектах энергетики.
Принцип защиты и конструкция
Устройство включается в цепь питания последовательно. Грубую ступень защиты образует газовый разрядник, тонкую — TVS-диод, варистор или их сочетание; элементы развязки между ступенями позволяют совместить высокую отводящую способность с низким напряжением срабатывания и быстрой реакцией. Импульсная мощность, рассеиваемая TVS-диодами, — до 1500 или 3000 Вт в зависимости от применяемых компонентов. Корпус компактный, монтируется на DIN-рейку, степень защиты IP20, рабочая температура от −40 до +80 °C, сечение подключаемых проводников 0,2–2,5 мм².
Модельный ряд PWR
-

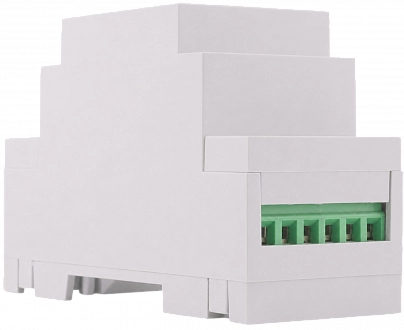

Номиналы — модели от PWR-6 до PWR-350, в том числе на 12, 24, 30, 36, 48, 60, 80, 115, 165 и 230 В.
-

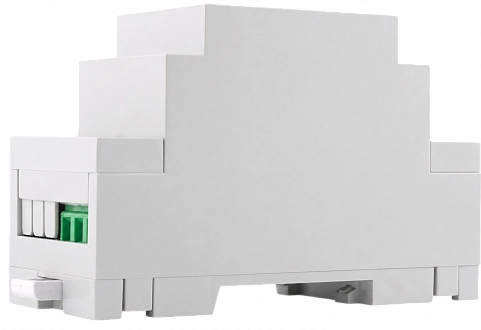

Количество пар — цифра 1 или 2 в обозначении (PWR-12-1-I, PWR-12-2-I) указывает число защищаемых пар проводников.
-

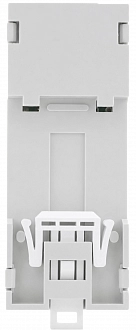

Тип защиты — модификации -I, -IG, -U и -G различаются составом элементов; номинальный разрядный ток In (8/20) у моделей серии составляет 1, 4,5 или 10 кА.
-
Исполнения 1 и 2 — отличаются схемой подключения, приведённой на странице серии.
Купить УЗИП PWR в СПб
УЗИП серии PWR выпускает ООО «НТК Приборэнерго», цены — производителя. Устройства поставляются под заказ — срок сообщит менеджер, доставляем по Санкт-Петербургу, всей России и странам СНГ. Если нужно сопоставить напряжение и ток вашей цепи с таблицей серии, инженеры техподдержки помогут подобрать модель PWR и нужное исполнение.
