Шлагбаумы во дворах жилых комплексов, на парковках и территориях бизнес-центров решают проблему несанкционированного въезда, но одновременно создают новую задачу — обеспечить проезд на территорию тем, кому это действительно нужно: жителям, гостям, коммунальным и экстренным службам. Именно для этого используется диспетчеризация шлагбаума — система удаленного контроля и управления преграждающим устройством.
В статье разберем, что такое диспетчеризация шлагбаума, какие требования к ней предъявляет законодательство, как она устроена технически и какое оборудование нужно для ее организации — как в формате готовой услуги, так и на собственной технике управляющей компании.
Что такое диспетчеризация шлагбаума и зачем она нужна
Диспетчеризация шлагбаума — это процесс дистанционного управления и контроля работы преграждающего устройства с помощью систем связи, видеонаблюдения и программируемой автоматики. По сути, диспетчер (человек или автоматизированная система на основе ПЛК) видит, кто подъехал к шлагбауму, и принимает решение об открытии проезда.
Задачи, которые решает диспетчеризация:
- обеспечивает беспрепятственный и при этом контролируемый доступ на закрытую территорию;
- позволяет пропускать гостей и доставку по предварительной заявке или звонку жильца;
- гарантирует круглосуточный проезд спецтранспорта — пожарной службы, скорой помощи, полиции, коммунальной техники;
- ведет журнал событий и фотофиксацию проездов для последующего контроля;
- снижает нагрузку на консьержей и охрану, заменяя часть их функций автоматикой.
Диспетчеризация особенно важна при коммерческой эксплуатации шлагбаума: отсутствие эффективного контроля может привести к финансовым потерям, конфликтам с жильцами или, что критичнее, к задержке проезда экстренных служб.
Требования законодательства к проезду спецтранспорта
Установка шлагбаума во дворе жилого дома не может ограничивать доступ на территорию для пожарной охраны, скорой помощи, полиции и аварийных коммунальных служб — это прямо следует из требований пожарной безопасности и правил благоустройства, которые действуют в большинстве регионов России.
На практике это означает, что одновременно с монтажом преграждающего устройства управляющая компания или ТСЖ обязаны организовать:
- круглосуточный канал связи для экстренных служб (переговорное устройство, вызывная панель, СМС/звонок диспетчеру);
- регламент, по которому шлагбаум открывается для спецтранспорта без задержек;
- либо диспетчерский пункт с оператором, либо автоматизированную систему распознавания и открытия по установленному алгоритму.
Именно поэтому диспетчеризация — не опция «для удобства», а часть системы, без которой эксплуатация шлагбаума во дворе жилого дома формально невозможна.
Как работает удаленная диспетчеризация шлагбаума
Технически удаленная диспетчеризация шлагбаума строится на связке трех компонентов: устройства связи на въезде, канала передачи данных и центра принятия решения — человека-диспетчера или программируемого контроллера.
Общая логика работы:
- Автомобиль подъезжает к шлагбауму, датчик присутствия или вызывная панель фиксирует обращение.
- Сигнал передается диспетчеру (по GSM или через интернет) либо обрабатывается автоматически контроллером по заданным правилам доступа.
- Диспетчер или система принимают решение об открытии: проверяют номер, идентификатор, статус заявки или тип транспорта (например, наличие спецсигналов у экстренных служб).
- Команда на открытие передается на привод шлагбаума, событие и при необходимости видеозапись сохраняются в журнале.
Роль ПЛК в удаленном управлении
Программируемый логический контроллер (ПЛК) — ключевой элемент автоматизированной диспетчеризации. В отличие от полностью ручного варианта, где решение принимает человек-оператор, ПЛК берет на себя рутинные и правило-ориентированные задачи:
- Управление движением. Принимает сигналы от датчиков (движения, присутствия автомобиля) и на их основе управляет мотором шлагбаума — открывает или закрывает проезд.
- Обработка команд. Получает команды от диспетчера, системы контроля доступа или мобильного приложения и выполняет соответствующие действия, отправляя обратно статус выполнения.
- Мониторинг и сбор данных. Фиксирует время работы, количество проездов, ошибки и сбои, передавая эту информацию в диспетчерский центр или личный кабинет управляющей компании.
- Интеграция с другими системами. Работает совместно с камерами видеонаблюдения, системами распознавания номеров и контроля доступа — например, автоматически открывает шлагбаум при успешной идентификации по номеру или пропуску.

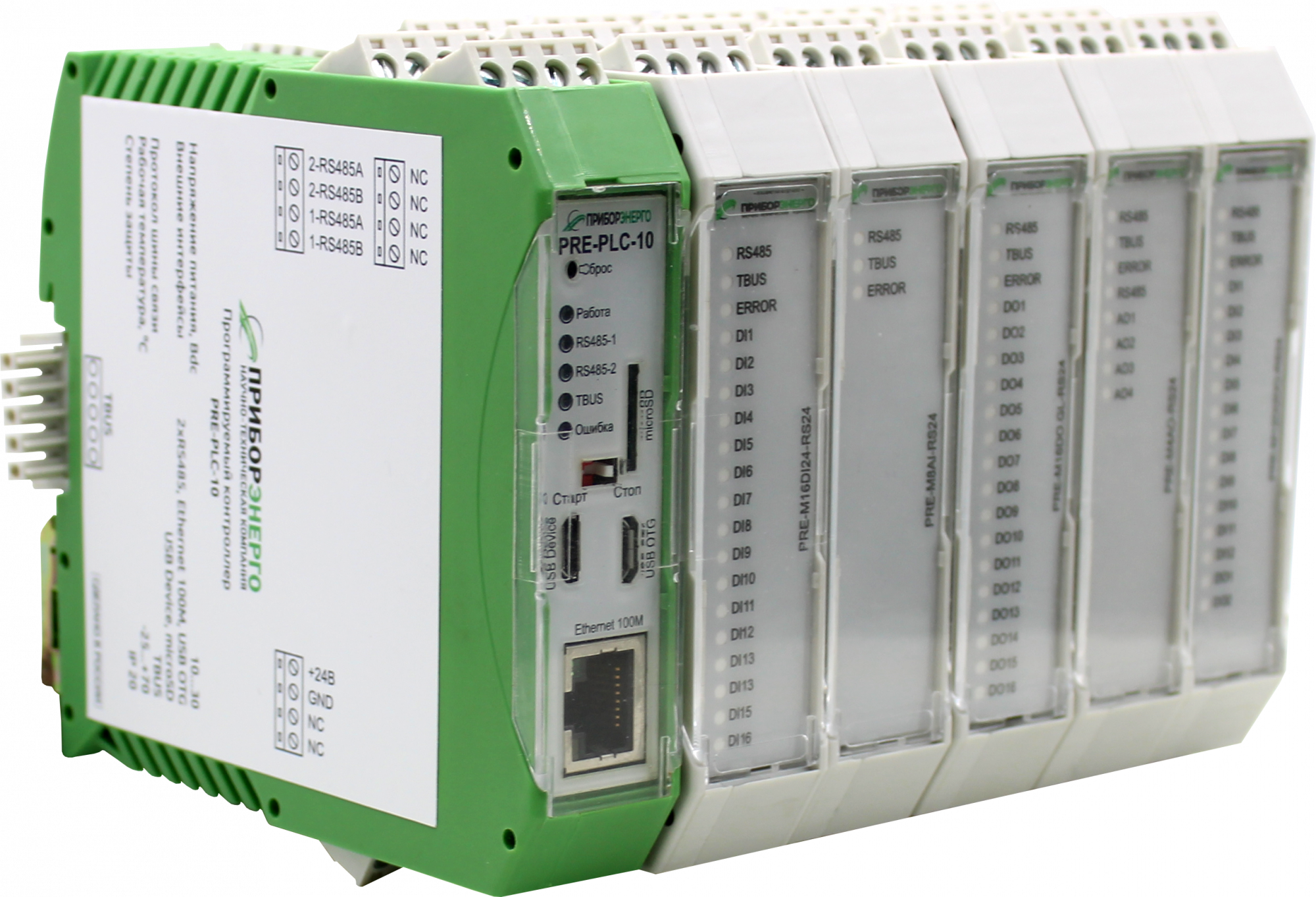

Для этих задач в решениях НТК Приборэнерго используется ПЛК Авангард-10 — контроллер, рассчитанный на круглосуточную эксплуатацию в системах доступа и диспетчеризации.
Связь с диспетчером и передача данных
Помимо контроллера, для организации диспетчеризации нужен канал связи — GSM-модуль, IP-панель или интернет-соединение — и переговорное устройство на въезде, через которое посетитель может связаться с диспетчером или получить автоматическую инструкцию. Видеонаблюдение на въезде дополняет систему, обеспечивая фотофиксацию каждого проезда и хранение архива на случай разбирательств.
Два подхода к диспетчеризации: аутсорс услуги или собственное оборудование
На рынке диспетчеризация шлагбаума чаще всего предлагается как услуга с абонентской платой: специализированная компания берет на себя круглосуточное дежурство операторов, обслуживание оборудования и связь со спецслужбами. Стоимость такой услуги обычно начинается от 3 000–8 000 руб. в месяц в зависимости от тарифа и набора функций (гостевой въезд, видеоархив, количество преграждающих устройств).
Альтернативный путь — автоматизация диспетчеризации на собственном оборудовании управляющей компании или ТСЖ на базе ПЛК. В этом случае:
- нет ежемесячной абонентской платы за услуги стороннего диспетчера;
- правила доступа (кому, когда и по какому основанию открывать шлагбаум) задаются и меняются самой УК;
- оборудование интегрируется с уже установленными системами контроля доступа и видеонаблюдения;
- решение масштабируется на несколько объектов одной управляющей компании без роста ежемесячных расходов.
Такой подход требует более высоких первоначальных вложений в оборудование, но окупается за счет отсутствия постоянных платежей стороннему оператору — особенно на горизонте нескольких лет эксплуатации.
Оборудование для организации диспетчеризации шлагбаума
Комплект для автоматизированной диспетчеризации шлагбаума на базе ПЛК обычно включает:
- ПЛК — центральный элемент, обрабатывающий сигналы датчиков и команды управления (например, Авангард-10);
- модули ввода-вывода — для подключения датчиков присутствия, концевых выключателей привода, кнопок управления;
- устройства связи — GSM- или IP-модуль для передачи команд и статусов на диспетчерский пульт или в мобильное приложение;
- блок бесперебойного питания — обеспечивает работу системы при кратковременных перебоях электроснабжения;
- интерфейсные преобразователи (RS-485/RS-232 и т. п.) — для связи ПЛК с периферийным оборудованием и системами верхнего уровня.
Такой набор позволяет реализовать полный цикл автоматизированной диспетчеризации: от фиксации подъезда автомобиля до открытия шлагбаума и записи события в журнал.
Сколько стоит диспетчеризация шлагбаума
Стоимость организации диспетчеризации зависит от выбранного подхода:
- Диспетчеризация как услуга. Абонентская плата от 3 000 до 8 000+ руб./мес. в зависимости от количества преграждающих устройств, наличия гостевого въезда и объема видеоархива. Разовые затраты на монтаж переговорного устройства и камеры обычно включены в стоимость подключения.
- Диспетчеризация на собственном оборудовании (ПЛК). Разовые вложения в контроллер, модули ввода-вывода, устройства связи и монтаж — без последующей абонентской платы за услуги диспетчера. Регулярные расходы ограничиваются интернет-трафиком и плановым обслуживанием оборудования.
Выбор зависит от того, готова ли управляющая компания взять обслуживание системы на себя или предпочитает делегировать эту функцию сторонней организации.
Как подключить диспетчеризацию шлагбаума во дворе
- Определить требования объекта — сколько преграждающих устройств нужно диспетчеризировать, какой формат доступа требуется (гостевой въезд, пропуск спецтранспорта, СКУД).
- Выбрать формат — заключить договор с диспетчерской компанией или организовать автоматизированную систему на собственном оборудовании.
- Подобрать оборудование — ПЛК, модули ввода-вывода, устройства связи и видеонаблюдения, совместимые с установленным приводом шлагбаума.
- Выполнить монтаж и настройку — подключить контроллер к приводу и датчикам, настроить алгоритмы доступа, интегрировать с системой связи.
- Протестировать сценарии — проверить открытие по разным основаниям: звонок, идентификация, экстренный проезд, — и убедиться, что система соответствует требованиям к проезду спецтранспорта.
Часто задаваемые вопросы
1. Обязательна ли диспетчеризация шлагбаума по закону?
Да, при установке шлагбаума во дворе жилого дома необходимо обеспечить круглосуточный проезд экстренных и коммунальных служб. Диспетчеризация — один из способов выполнить это требование.
2. Чем диспетчеризация отличается от автоматизации шлагбаума на ПЛК?
При классической диспетчеризации решение об открытии чаще принимает оператор-человек. Автоматизация на базе ПЛК позволяет большую часть решений (пропуск по номеру, идентификатору, расписанию) принимать без участия диспетчера, оставляя человеку только нестандартные ситуации.
3. Можно ли отказаться от абонентской платы за диспетчеризацию?
Да, если организовать диспетчеризацию на собственном оборудовании управляющей компании — с использованием ПЛК и системы контроля доступа — без привлечения стороннего диспетчерского центра.
4. Какое оборудование нужно для диспетчеризации шлагбаума во дворе?
Минимальный комплект — программируемый логический контроллер, модули ввода-вывода для датчиков и привода, устройство связи (GSM/IP) и блок бесперебойного питания. Дополнительно устанавливаются камера видеонаблюдения и переговорное устройство.
«НТК Приборэнерго» производит программируемые логические контроллеры и модули ввода-вывода для систем диспетчеризации и автоматизации шлагбаумов, ворот и другого оборудования доступа. Решения на базе ПЛК Авангард-10 позволяют управляющим компаниям организовать диспетчеризацию шлагбаума без ежемесячной абонентской платы за услуги стороннего оператора.
