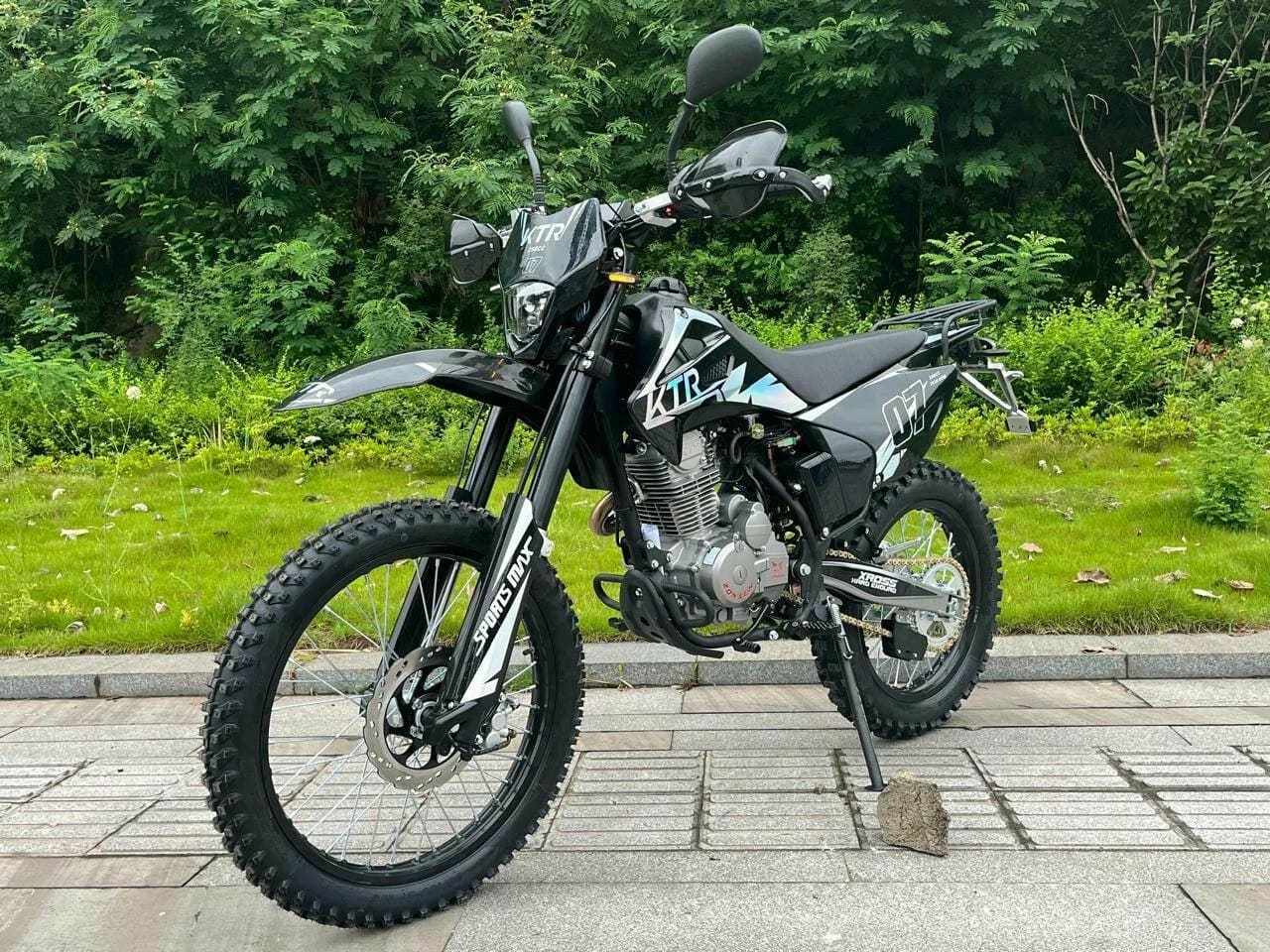

Как установить счетчик моточасов на Эндуро: пошаговая инструкция

Эндуро — это техника для серьезных нагрузок: бездорожье, грязь, вода, перепады высот и постоянная работа двигателя в экстремальном режиме. Ресурс мотора в таких условиях зависит от своевременного обслуживания не меньше, чем от качества самого двигателя. Но как понять, когда менять масло, проверять клапана или чистить воздушный фильтр, если на эндуро нет штатного тахометра? Ответ прост — установить счетчик моточасов на Эндуро.

Это компактное электронное устройство фиксирует реальное время работы двигателя, позволяя точно планировать техническое обслуживание и избегать дорогостоящего ремонта. В этой статье мы подробно разберем, как установить счетчик моточасов на Эндуро, какие бывают виды, как правильно подключить и настроить, а также рассмотрим типичные ошибки и дадим практические рекомендации.

Что такое счетчик моточасов на Эндуро

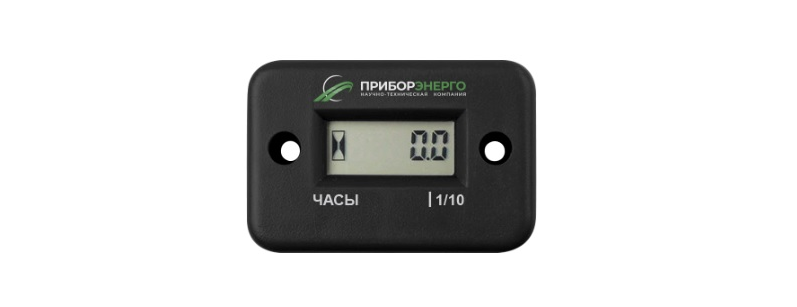

Счетчик моточасов на Эндуро — это электронное устройство, которое измеряет суммарное время работы двигателя (в часах и минутах или в десятичных часах). Дополнительные функции многих моделей включают отображение текущих оборотов (тахометр), напряжение бортовой сети и напоминание о замене масла (сервисный интервал).

Из чего состоит типовой счетчик времени наработки

• Микроконтроллер — обрабатывает сигнал от датчика и управляет отображением.

• Датчик (индукционный / вибрационный) — фиксирует момент запуска двигателя.

• ЖК-дисплей — отображает накопленное время, обороты и другие параметры.

• Встроенная литиевая батарея — обеспечивает автономную работу (у большинства моделей замена не требуется 5-7 лет).

• Влагозащищенный корпус — класс защиты IP65 или IP67, чтобы выдерживать грязь, дождь и мойку под давлением.

Для чего нужен счетчик

• Контроль замены масла — типовой регламент для эндуро: замена масла каждые 5-10 моточасов.

• Обкатка нового двигателя — первые 5-10 часов работы требуют щадящего режима и строгого контроля времени.

• Планирование ТО — чистка воздушного фильтра, проверка зазоров клапанов, замена свечи.

• Объективная оценка состояния при продаже — подтвержденная наработка в моточасах — весомый аргумент.

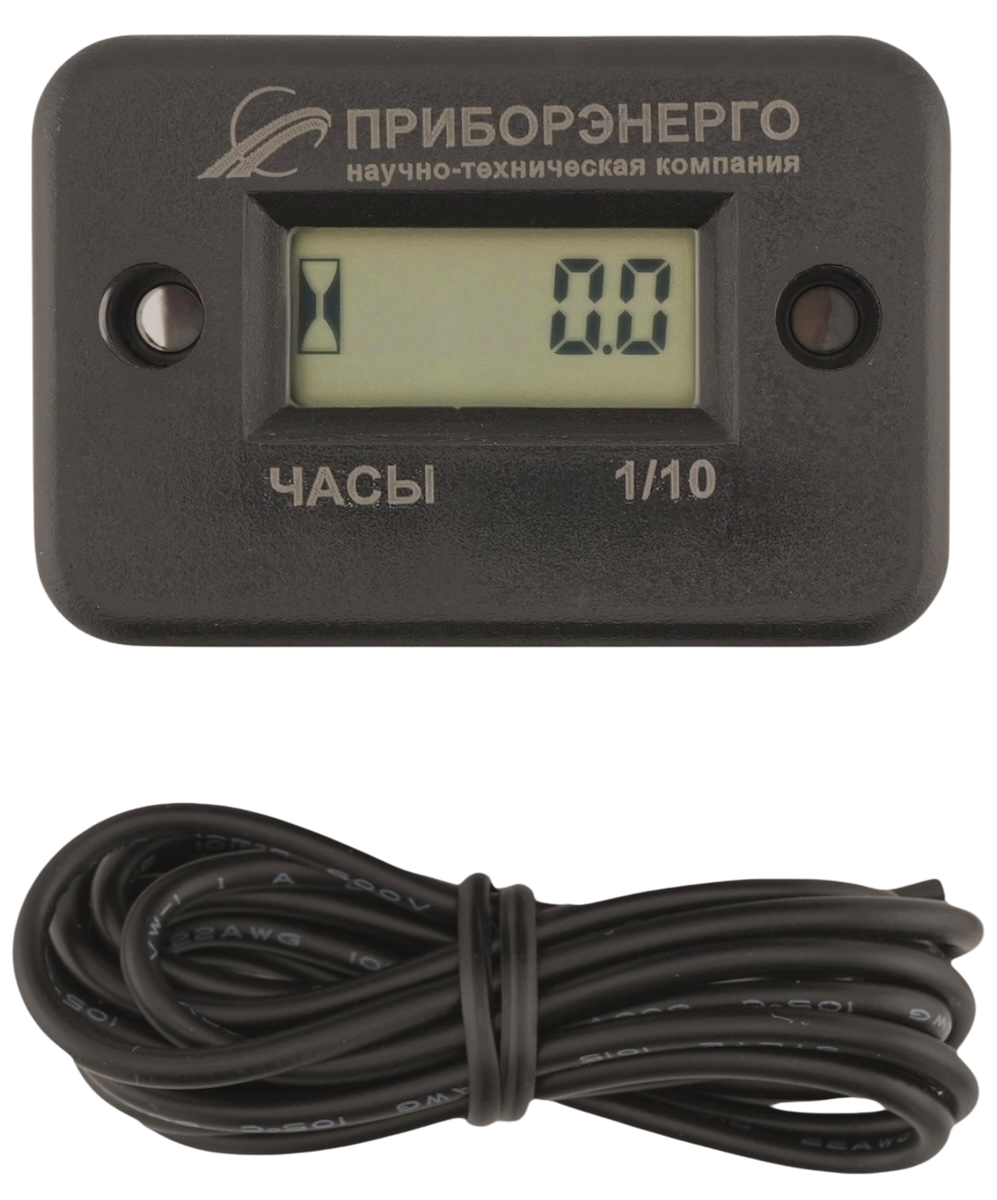

Счетчик моточасов PTC-01

Смотреть

Как работает счетчик моточасов на Эндуро

Принцип действия зависит от типа установленного датчика. Для Эндуро наиболее популярны два варианта.

1. Индукционный принцип (самый распространенный)

На высоковольтный провод от катушки зажигания к свече надевается индукционный датчик (петля из тонкого провода или специальная клипса). Каждый раз при прохождении высоковольтного импульса в датчике наводится ЭДС. Электронная схема анализирует частоту и амплитуду этих импульсов.

Если двигатель работает — импульсы поступают регулярно, и счетчик запускает отсчет реального астрономического времени. Как только двигатель останавливается — импульсы пропадают, счетчик останавливается. Дополнительно по частоте импульсов рассчитываются обороты коленвала (тахометр).

• Преимущества: не требует подключения к аккумулятору, прост в установке, надежен.

• Недостатки: не работает при отключенной системе зажигания, при слабой искре могут быть сбои.

2. Вибрационный принцип

Датчик (пьезоэлемент или акселерометр) крепится непосредственно на двигатель. При запуске мотора вибрация двигателя превышает установленный порог, и счетчик начинает отсчет времени. Обороты обычно не измеряются.

• Преимущества: абсолютно не требует подключения к электропроводке, подходит для любых двигателей.

• Недостатки: возможны ложные срабатывания от общей вибрации, выше цена, не показывает тахометр.

Сравнительная таблица основных видов счетчиков для Эндуро

Для большинства техники оптимальный выбор — индукционный счетчик моточасов. Он прост в установке, не требует вмешательства в проводку и показывает обороты, что полезно для настройки холостого хода и контроля нагрузки на двигатель.

Как выбрать счетчик на мотоциклы Эндуро

При выборе обращайте внимание на следующие характеристики:

• Тип датчика — индукционный для простоты и надежности.

• Степень защиты корпуса — не ниже IP65, так как эндуро эксплуатируется в условиях высокой влажности и грязи.

• Наличие тахометра — полезно для контроля холостого хода, настройки карбюратора и оценки нагрузки.

• Диапазон рабочих температур — от -20°C до +80°C, чтобы устройство не выходило из строя в жару или мороз.

• Наличие сервисного интервала — напоминание о замене масла (некоторые модели мигают при достижении заданного количества часов).

• Ресурс встроенной батареи — у качественных устройств батареи хватает на 5-7 лет непрерывной работы.

Пошаговая инструкция по установке счетчик моточасов Эндуро

Рассмотрим установку на примере индукционной модели — самого популярного и простого варианта.

Необходимые инструменты

• Набор ключей / шестигранников (может потребоваться для снятия пластика или бензобака, если мешает доступ к свечному проводу).

• Крестовая отвертка (для кронштейна).

• Кабельные стяжки (нейлоновые хомуты).

• Изолента или термоусадочная трубка (для изоляции соединений, если датчик подключается через скрутку).

Пошаговая инструкция

Шаг 1. Выберите место для монтажа счетчика

Оптимальные места: руль (рядом с грипсами), рулевая колонка, переднее крыло (на специальном кронштейне), пластик перед бензобаком. Важно, чтобы дисплей был хорошо виден во время движения и не мешал управлению. Избегайте мест, где корпус может контактировать с тросами или рычагами.

Шаг 2. Закрепите корпус счетчика

В комплекте обычно есть пластиковый кронштейн, двухсторонний скотч и/или хомуты (zip-ties). Надежно зафиксируйте счетчик на выбранном месте. Проверьте, что корпус не мешает повороту руля и не касается движущихся частей.

Шаг 3. Найдите и подготовьте высоковольтный провод зажигания

Высоковольтный провод идет от катушки зажигания к свече. Это толстый (обычно 5-7 мм) черный провод. Очистите его от грязи и влаги в месте намотки датчика.

Шаг 4. Установите индукционный датчик

Намотайте петлю датчика вокруг высоковольтного провода. Количество витков — от 3 до 8, в зависимости от модели счетчика и мощности искры. Для большинства эндуро достаточно 5-6 витков. Чем слабее искра, тем больше витков рекомендуется. Датчик должен сидеть плотно, но не пережимать провод.

Шаг 5. Подключите датчик к счетчику

Если в комплекте есть разъемы — просто соедините их. Если нет — аккуратно соедините провода датчика и счетчика (полярность обычно не важна) с помощью скрутки и изолируйте термоусадкой или изолентой. Место соединения лучше разместить там, куда не попадает вода.

Шаг 6. Проложите и зафиксируйте провод

Проложите провод от датчика до счетчика вдоль рамы, используя кабельные стяжки каждые 10-15 см. Не допускайте перетирания о вибрирующие детали, острые края рамы и контакта с выхлопной системой (высокая температура расплавит изоляцию). Оставьте небольшой запас длины в месте поворота руля.

Шаг 7. Проверьте работу

Заведите двигатель эндуро. Счетчик должен начать отсчет времени (обычно начинается с 0,0 часов и идет в минутах). Если есть тахометр — убедитесь, что показания оборотов соответствуют звуку двигателя. На холостом ходу эндуро 250-450 см³ ожидаемые обороты 1400-1800 об/мин.

Шаг 8. Настройте сервисный интервал (если есть)

Если ваш счетчик поддерживает функцию напоминания о замене масла, установите нужное значение (например, 5 или 10 моточасов). Как именно настраивать — смотрите в инструкции к конкретной модели.

Особенности подключения с питанием от 12В

Если ваш мотоцикл оснащен аккумулятором, а вы выбрали модель с питанием от 12В, подключение будет сложнее:

• Красный провод (плюс питания) — подключите к плюсовой клемме замка зажигания (через предохранитель 1А). Это нужно, чтобы счетчик не разряжал аккумулятор при выключенном зажигании.

• Черный провод (минус) — на массу (раму или минус аккумулятора).

• Сигнальный провод — к тахометрическому выходу CDI (обычно желтый провод на многих моделях Lifan, Loncin) или к катушке зажигания (клемма низкого напряжения).

Важно: не подключайте питание напрямую к аккумулятору без замка зажигания — через несколько дней аккумулятор разрядится.

Как обнулить счетчик моточасов

Обнуление требуется после каждой замены масла или после завершения обкатки нового двигателя. Как обнулить счетчик моточасов на эндуро, зависит от конкретной модели. Общий алгоритм:

• Нажмите и удерживайте кнопку «MODE» или «SET» в течение 3-5 секунд.

• Если счетчик имеет два счетчика (общий и интервальный), переключитесь в режим интервального (обычно нажатием MODE).

• Дождитесь, пока значение начнет мигать, и сбросьте его длительным нажатием.

• Некоторые модели обнуляются автоматически при достижении заданного сервисного интервала — достаточно подтвердить сброс нажатием кнопки.

Важно: внимательно прочитайте инструкцию к вашему устройству — у разных производителей алгоритмы могут отличаться. Общее правило: обнуляется только текущий интервал, общая наработка (если есть) сохраняется.

Типичные ошибки при установке

• Намотка датчика в неправильном направлении — датчик должен быть накручен вокруг провода, а не просто прилегать к нему. При намотке образуется катушка индуктивности, которая и улавливает импульс.

• Слишком мало или слишком много витков — при малом количестве витков слабая искра может не фиксироваться; при избытке — датчик создает помехи в системе зажигания.

• Размещение провода датчика рядом с выхлопом — изоляция расплавится, возникнет короткое замыкание.

• Установка вибрационного счетчика на раму — рама гасит вибрацию двигателя, счетчик не будет включаться. Крепите только на двигатель.

• Игнорирование влагозащиты — даже счетчик с IP65 при регулярной мойке под давлением лучше дополнительно герметизировать: закрыть кнопки и стык корпуса прозрачным герметиком.

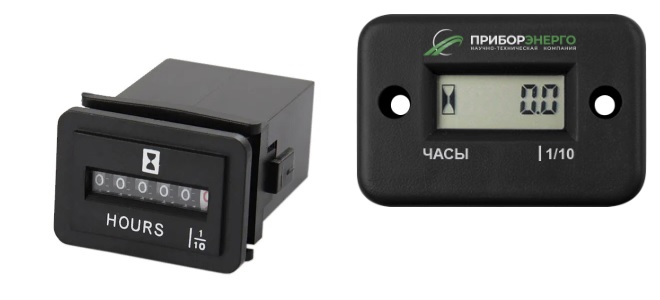

Сравнение с аналогами: механические и электронные счетчики

Очевидно, что для эндуро (активная эксплуатация в грязи и воде) индукционный электронный счетчик — самый практичный выбор.

Приобрести счетчик моточасов на Эндуро от производителя «НТК Приборэнерго»

Компания «НТК Приборэнерго» разрабатывает и производит надежные электронные счетчики моточасов с индукционным датчиком, которые идеально подходят для мотоцилкы Эндуро.  Устройства имеют влагозащищенный корпус IP65 — выдерживают грязь и мойку; показывают моточасы; легкие в установке – просто накручиваются на свечной провод.

Заключение

Установка счетчика моточасов на Эндуро — это не дань моде, а необходимость для продления ресурса двигателя и своевременного проведения технического обслуживания. Выбирайте индукционную модель — она проста в монтаже, надежна в условиях грязи и воды и не требует вмешательства в электропроводку.

Компания «НТК Приборэнерго» выпускает надежные электронные счетчики моточасов, которые выдерживают самые суровые условия эксплуатации. Наши устройства уже используют тысячи райдеров по всей России. Выбирайте проверенное оборудование — и ваш мотоцикл прослужит дольше, а вы будете тратить меньше времени и денег на ремонт.
