Счетчик моточасов на питбайк: установка, подключение и принцип работы

Питбайк — это техника, которая эксплуатируется в жестких условиях: грязь, пыль, высокая нагрузка на двигатель, перепады оборотов. Ресурс мотора напрямую зависит от своевременного технического обслуживания. Но как узнать, когда менять масло, чистить фильтр или проверять клапана, если нет штатного одометра и тахометра? Ответ — установить счетчик моточасов на питбайк.

Это небольшое электронное устройство фиксирует реальное время работы двигателя, позволяя точно планировать ТО и продлевать жизнь мотору. В этой статье мы разберем, как работает счетчик моточасов на питбайке, какие бывают виды, как установить счетчик моточасов на питбайк и правильно его подключить, а также рассмотрим частые ошибки и дадим практические советы.

Что такое счетчик моточасов на питбайк

Счетчик моточасов на питбайк — это электронное устройство, которое измеряет и отображает суммарное время работы двигателя (в часах и минутах или в десятичных часах). Некоторые модели также показывают текущие обороты коленвала (тахометр), напряжение бортовой сети и имеют встроенный сервисный интервал (напоминание о замене масла).

Устройство типового счетчика моточасов

• Микроконтроллер — обрабатывает сигнал с датчика.

• Датчик (индукционный / вибрационный / тахометрический) — определяет момент запуска мотора.

• ЖК-дисплей — отображает накопленные часы, а иногда и обороты.

• Элемент питания (литиевая батарея) — обеспечивает автономную работу счетчика, не требует подключения к аккумулятору питбайка.

• Корпус (влагозащищенный) — IP65/IP67, чтобы выдерживать грязь, дождь и мойку под давлением.

Для чего нужен счетчик

• Своевременная замена масла.

• Контроль обкатки нового двигателя (первые 5-10 часов — щадящий режим).

• Оценка износа поршневой группы и цепи ГРМ (по накопленным часам).

• Повышение остаточной стоимости (подтвержденный пробег в моточасах — аргумент при продаже).

Счетчик моточасов PTC-01

Смотреть

Как работает счетчик моточасов на питбайке

Принцип действия зависит от типа датчика. Рассмотрим три основных варианта.

1. Индукционный (накручивается на свечной провод)

Самый распространенный способ для питбайков. Датчик представляет собой катушку индуктивности (петля из провода или клипса). При прохождении высоковольтного импульса на свечу зажигания в датчике наводится ЭДС, которую фиксирует счетчик. По количеству импульсов в секунду устройство определяет, работает ли двигатель.

• Плюсы: не требует питания от бортовой сети, прост в установке.

• Минусы: не работает при отключенной системе зажигания, чувствителен к помехам.

2. Вибрационный (крепится на двигатель)

Датчик содержит пьезоэлемент или акселерометр. При запуске мотора вибрация двигателя превышает порог, и счетчик начинает отсчет. Обороты обычно не измеряются.

• Плюсы: не требует подключения к электропроводке, подходит для любых двигателей.

• Минусы: возможны ложные срабатывания (от сильной общей вибрации), выше цена.

3. Тахометрический (подключение к выходу CDI или зажигания)

Подключается к сигнальному проводу CDI (обычно синий с белой полосой или желтый). Используется для более точного отображения оборотов и моточасов.

• Плюсы: высокая точность, возможность отображения тахометра.

• Минусы: требует вмешательства в проводку, нужны навыки.

Сравнительная таблица счетчиков времени наработки для питбайка

Для большинства владельцев оптимален индукционный счетчик моточасов. Он прост в монтаже, надежен и показывает достаточно точный результат для обслуживания.

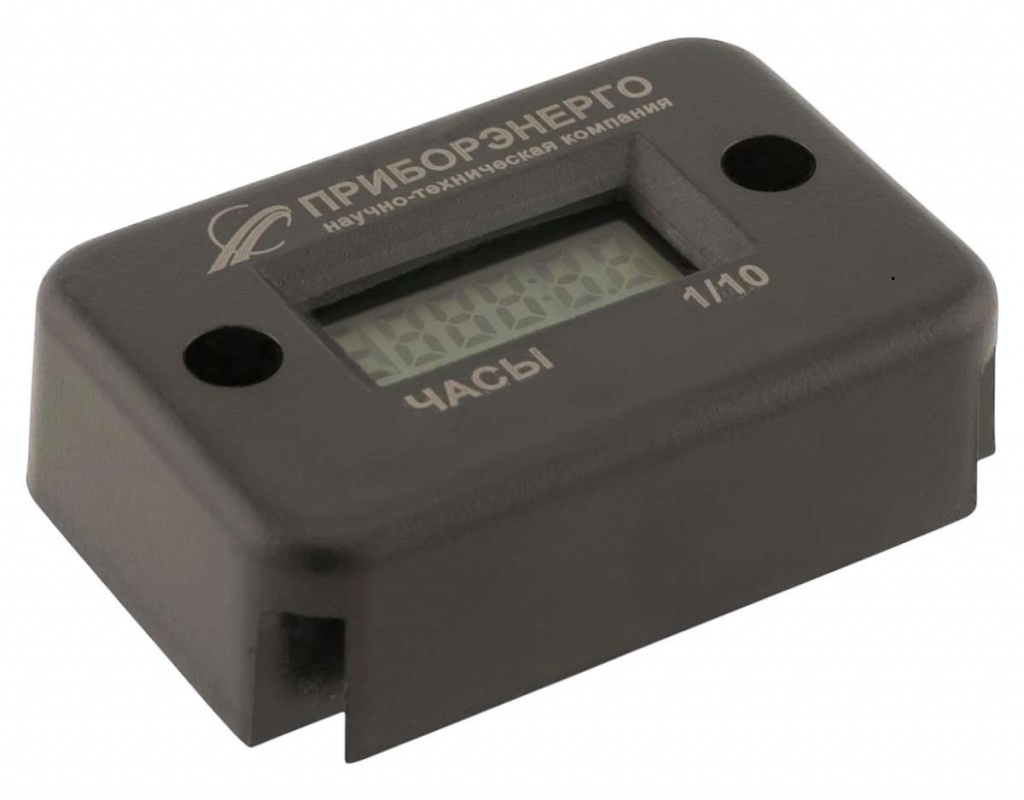

Как выбрать счетчик моточасов на питбайк

При выборе обратите внимание на следующие характеристики:

• Тип датчика — индукционный (для простоты) или вибрационный (для максимальной автономности).

• Степень защиты корпуса — IP65 минимум, чтобы выдерживать грязь и воду.

• Наличие тахометра — полезная опция для контроля холостого хода и настройки карбюратора.

• Возможность обнуления — чтобы начать отсчет с момента установки.

• Температурный диапазон — от -20°C до +80°C.

• Ресурс элемента питания — у качественных счетчиков батареи хватает на 5-7 лет.

При выборе также учитывайте марку двигателя (Lifan, Loncin, Zongshen) — принципиальной разницы нет, но на некоторых моторах удобнее размещать датчик на высоковольтном проводе.

Как установить счетчик на питбайк

Рассмотрим пошаговую установку индукционного счетчика — самый популярный вариант.

Необходимые инструменты

• Набор ключей / шестигранников (для снятия пластика / топливного бака, если мешает доступ).

• Крестовая отвертка.

• Кабельные стяжки.

• Изолента или термоусадочная трубка (если соединяете провода датчика со счетчиком).

Пошаговая инструкция

Шаг 1. Выбор места для монтажа счетчика

Выберите место на руле, рулевой колонке или в районе пластика перед бензобаком. Важно, чтобы дисплей был хорошо виден во время движения и не мешал управлению. Многие размещают счетчик рядом с цифровой панелью (если есть) или на рулевой стойке.

Шаг 2. Крепление корпуса счетчика

В комплекте обычно есть пластиковый кронштейн, двусторонний скотч или хомуты (zip-ties). Надежно зафиксируйте счетчик на выбранном месте. Убедитесь, что корпус не греется о двигатель или глушитель.

Шаг 3. Установка индукционного датчика

Найдите высоковольтный провод от катушки зажигания к свече (толстый, обычно черный). Намотайте датчик (петлю или клипсу) вокруг этого провода. Количество витков — обычно 3-5, но сверьтесь с инструкцией конкретной модели. Чем слабее импульс зажигания, тем больше витков может потребоваться.

Шаг 4. Подключение датчика к счетчику

Провод датчика подсоедините к контактам счетчика (обычно два провода — без полярности). Если в комплекте идут разъемы, просто соедините их. Если нет — аккуратно соедините провода пайкой или скруткой с последующей изоляцией.

Шаг 5. Фиксация проводов

Аккуратно проложите провод от датчика до счетчика вдоль рамы, используя кабельные стяжки. Не допускайте перетирания о вибрирующие детали и контакта с выхлопной системой.

Шаг 6. Проверка

Заведите питбайк. Счетчик должен начать отсчет времени и показывать обороты (если есть тахометр). На холостых оборотах показания тахометра могут плавать в пределах 100-200 об/мин — это нормально.

Особенности подключения счетчика моточасов на питбайк с питанием от 12В

Если выбран счетчик с питанием от аккумулятора (обычно на мотоциклах с электростартером), то потребуется подключить три провода:

• Красный (плюс) — к плюсовой клемме замка зажигания (чтобы счетчик работал только при включенном зажигании и не разряжал АКБ).

• Черный (минус) — на массу (раму / минус АКБ).

• Сигнальный — к выходу катушки зажигания или тахометрическому выходу CDI.

Для питбайков без аккумулятора такой вариант не подходит.

Типичные ошибки при установке

• Слишком тугая намотка датчика на высоковольтный провод — может повредить изоляцию и привести к пробою на массу (двигатель не заведется).

• Размещение счетчика в зоне сильного нагрева — например, на двигателе или вплотную к выхлопу. Электроника перегреется и выйдет из строя.

• Игнорирование влагозащиты — даже IP65 нужно очищать от грязи после мойки, иначе вода может проникнуть через щели кнопок.

• Установка на подвижные части (например, на руль с регулировкой угла) без слабины провода — провод перетрется.

• Выбор вибрационного счетчика для двухтактного двигателя — вибрации больше, а ложных срабатываний из-за этого тоже больше. Двухтактным лучше подходит индукционный.

Часто задаваемые вопросы

1. Счетчик моточасов на питбайк обязательно ставить?

Да, если вы хотите продлить ресурс двигателя и сократить затраты на ремонт. Без счетчика вы ориентируетесь на «глазомер» или рекомендации «по ощущениям», что часто приводит к перерасходу масла (замена чаще, чем нужно) или к работе на отработанном масле (износ поршневой). Особенно важен счетчик при обкатке нового мотора, где нужно строго контролировать первые 5-10 часов работы.

2. Как установить счетчик на питбайк без бобины зажигания?

Для питбайков с CDI (емкостной системой зажигания) используют индукционные датчики (накручиваются на высоковольтный провод), либо счетчики с питанием от аккумулятора 12В, которые работают по вибрации. Второй вариант не требует подключения к электросистеме вообще — датчик крепится на двигатель и запускается при запуске мотора. Для 4-тактных двигателей часто используется подключение к тахометрическому выходу (обычно желтый провод с выпрямителя).

3. Счетчик показывает реальное время работы или «условные часы»?

Современные устройства показывают реальное время работы двигателя. Устройства на основе вибрации или индукции начинают отсчет при запуске мотора и останавливаются при его выключении. Дешевые модели, подключаемые в разрыв катушки зажигания, считают обороты коленвала и переводят их в «условное время» — они менее точны. Рекомендуем выбирать счетчики с фиксацией именно по времени работы.

4. Как подключить счетчик моточасов без аккумулятора?

Используйте устройство с питанием от индукции высоковольтного провода. Такие модели не требуют внешнего питания 12В — они запитываются от наведенного напряжения. Достаточно намотать 5-10 витков тонкого провода вокруг свечного провода (или использовать специальную клипсу в комплекте). Это самый простой вариант для питбайков без штатного аккумулятора и дополнительной электроники.

5. Какая погрешность у счетчика?

У качественных индукционных счетчиков погрешность составляет ±0,5–1% при стабильных оборотах. Бюджетные модели с тахометрическим принципом могут иметь погрешность до 10–15% из-за неверной настройки количества импульсов на один оборот коленвала. Самыми точными считаются вибрационные счетчики — погрешность менее 0,3%, но они дороже. Для большинства питбайков 1-2% — приемлемый показатель.

Заключение

Установка счетчика моточасов на питбайк — это не «понты», а практичный инструмент для продления ресурса двигателя и контроля регламентных работ. Выбирайте индукционную модель для простоты монтажа или вибрационную для максимальной автономности. Как установить счетчик моточасов на питбайк — вы теперь знаете: крепим счетчик на руль, накручиваем датчик на свечной провод, фиксируем провода стяжками. Полчаса работы — и вы точно будете знать, когда менять масло, чистить воздушный фильтр или переходить на следующий этап обкатки.

Компания «НТК Приборэнерго» выпускает надежные электронные счетчики моточасов, подходящие для любых питбайков (50, 125, 150, 200 куб. см). Устройства  имеют влагозащищенный корпус, индукционный датчик в комплекте и широкий диапазон рабочих температур.
