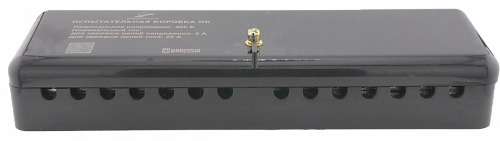

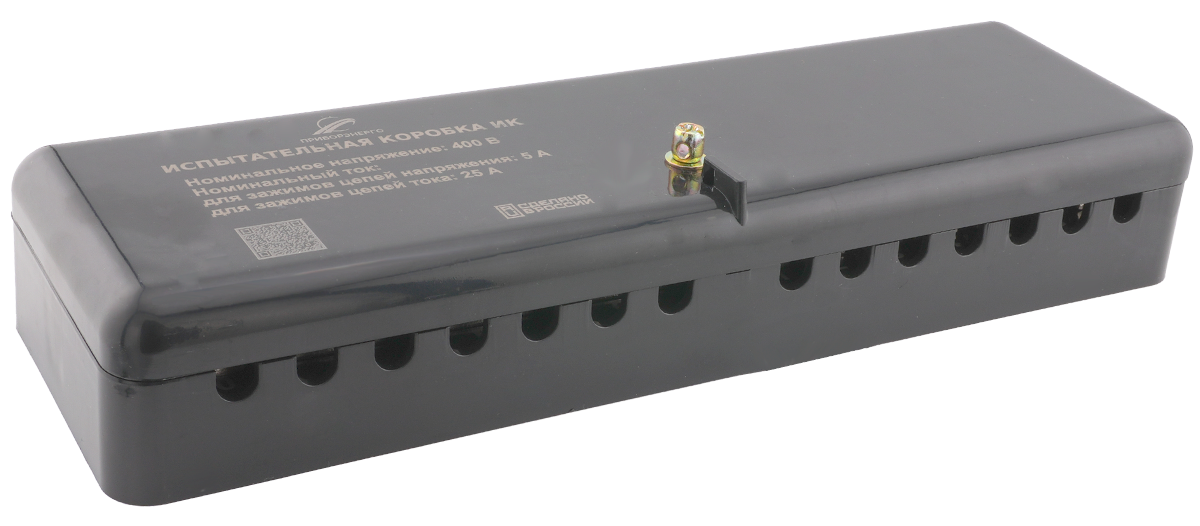

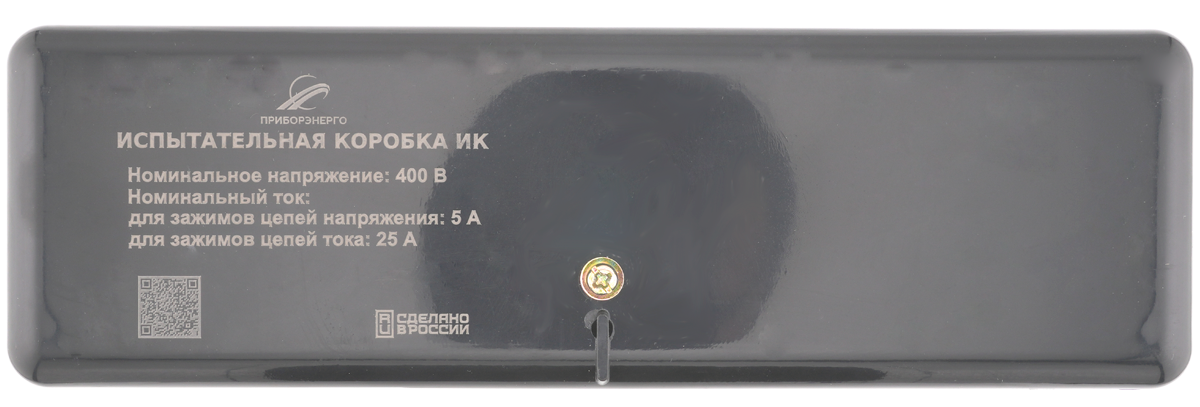

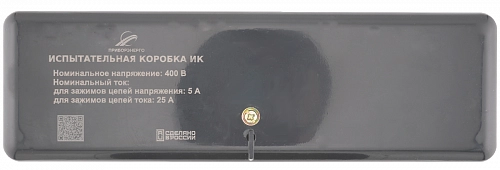

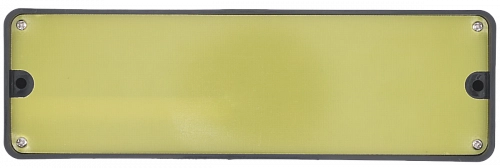

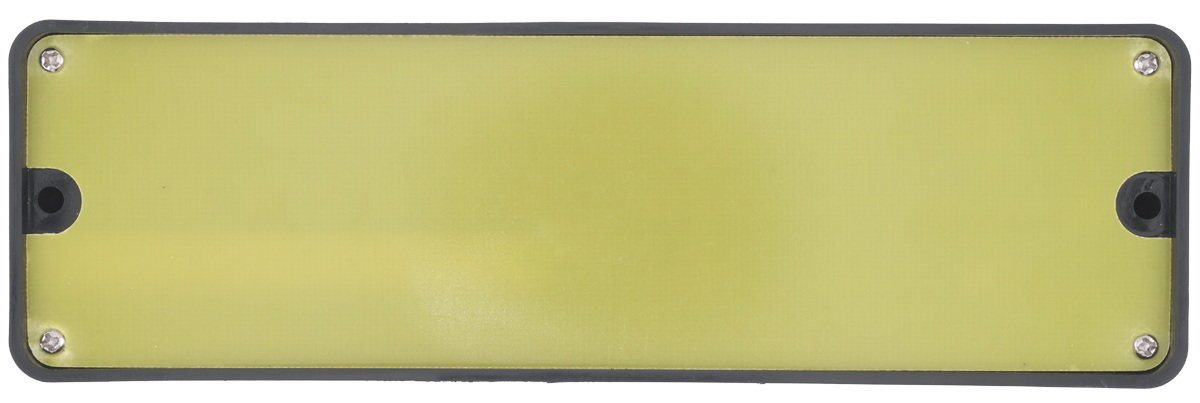

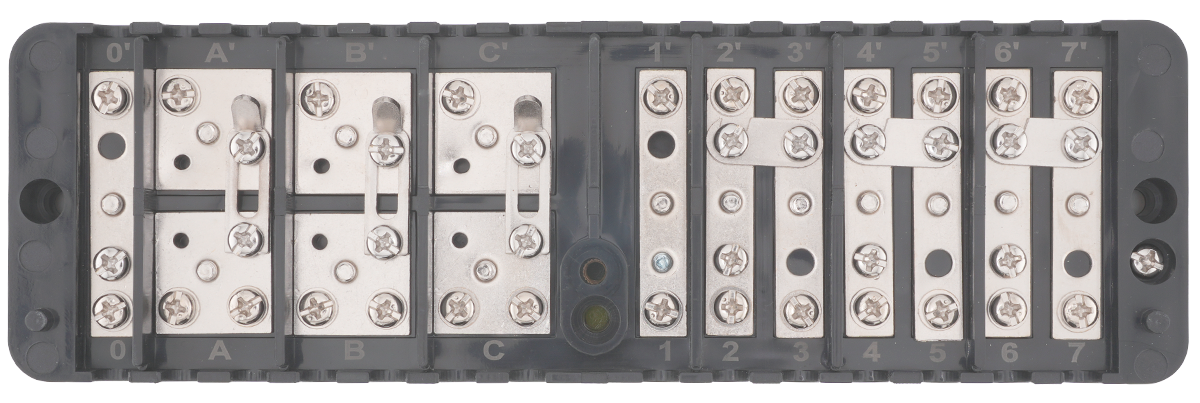

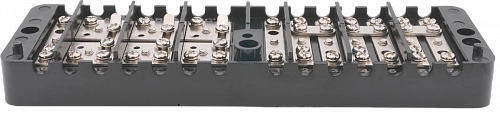

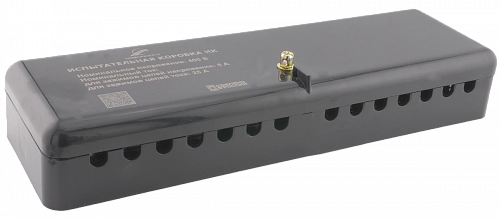

Коробка испытательная переходная ИК

Коробка испытательная переходная ИК предназначена для подключения, поверки и замены трехфазных счетчиков электроэнергии без отключения нагрузки, а также для безопасного шунтирования и коммутации цепей трансформаторов тока и напряжения.

Основные функции:

• Подключение и замена индукционных и электронных трехфазных счетчиков.
• Шунтирование вторичных цепей трансформаторов тока.
• Коммутация и отключение токовых цепей и цепей напряжения по фазам.
• Подключение образцового счетчика для поверки под нагрузкой.

Технические характеристики:

• Номинальный ток, цепи напряжения: 5 А
• Номинальный ток, цепи тока: 25 А
• Номинальное напряжение:400 В
• Степень защиты: IP30 (ГОСТ 14254-96)
• Рабочая температура: от –40 °С до +60 °С
• Влажность (при +35 °С): ≤ 98%

Установка и эксплуатация:

• Монтаж и обслуживание должны выполняться квалифицированным персоналом с группой по электробезопасности не ниже III (до 1000 В).
• Установка допускается в помещениях с температурой от –40 °С до +60 °С и влажностью не более 98% (при +25 °С).
• При монтаже необходимо соблюдать требования ПУЭ (п. 1.5.23, изд. 7).

Коробка ИК используется в составе шкафов, щитов и сборок с трехфазными счетчиками для организации цепей учета электроэнергии в соответствии с ПУЭ.
