В современных системах электроснабжения и автоматизации зданий часто возникает необходимость дистанционного управления мощными электрическими нагрузками. Включить свет в большом торговом центре по сигналу датчика движения, запустить вентиляцию по таймеру, управлять насосом отопления из системы «умный дом» — все эти задачи решаются с помощью специального устройства. И здесь на помощь приходит модульный контактор. Но что это за устройство, для чего предназначен контактор модульный, чем он отличается от привычного автоматического выключателя и где его применяют?
В этой статье мы подробно разберем все аспекты использования модульных контакторов.

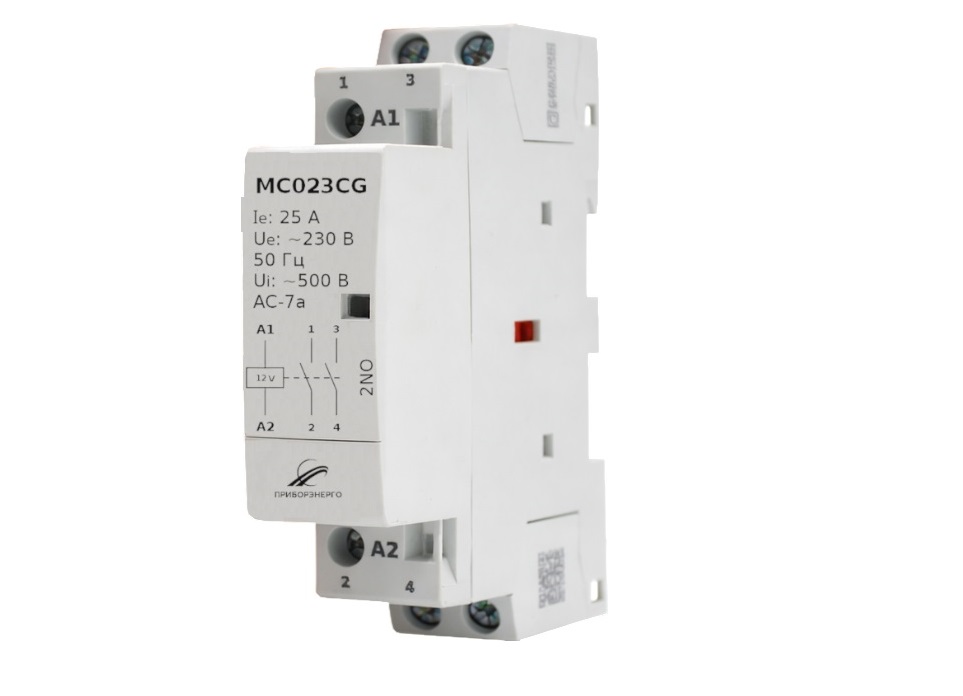

Модульный контактор производства «НТК Приборэнерго»
Что такое модульный контактор
Модульный контактор — это электромеханическое коммутационное устройство, предназначенное для коммутации электрических цепей переменного тока в системах электроснабжения, автоматизации и управления нагрузками. Простыми словами, это «умный выключатель», который позволяет включать и отключать мощные электрические цепи с помощью сигнала низкого напряжения.
Главная особенность контактора модульного — его компактные размеры и возможность установки на стандартную DIN-рейку шириной 35 мм в распределительном щитке наряду с автоматическими выключателями, УЗО и другими модульными устройствами. Это делает его незаменимым элементом современных систем автоматизации зданий.
Особенности конструкции модульных контакторов
Чтобы понять, модульный контактор что это с технической точки зрения, нужно рассмотреть его устройство. В основе контактора лежат:
-
Силовые контакты (обычно 1, 2 или 4 пары), которые коммутируют основную цепь нагрузки. Они рассчитаны на большие токи (от 16 до 63 А и выше).
-
Катушка управления — электромагнит, который при подаче напряжения втягивает сердечник и замыкает силовые контакты. Катушки бывают на разное напряжение: 12В, 24В, 110В, 220В (переменного или постоянного тока).
-
Вспомогательные контакты — для сигнализации состояния контактора (замкнут/разомкнут) или построения схем блокировки.
-
Корпус из негорючего пластика — обеспечивает изоляцию и защиту от прикосновения.
Устройство работает по принципу электромагнита: при подаче напряжения на катушку якорь притягивается и замыкает силовые контакты, подключая нагрузку к сети. При снятии напряжения пружина возвращает якорь в исходное положение, и контакты размыкаются, отключая нагрузку.
Назначение контакторов в сравнении с другими устройствами
Многие путают контактор с автоматическим выключателем или реле. Важно понимать различия:
|
Устройство |
Основная функция |
Способ управления |
Защита от КЗ/перегрузки |
|
Автоматический выключатель |
Защита цепи от КЗ и перегрузки |
Только ручное (взвод рычага) |
Есть |
|
Промежуточное реле |
Коммутация слаботочных цепей |
Дистанционное (катушка) |
Нет |
|
Контактор модульный |
Коммутация силовых цепей (до 63А) |
Дистанционное (катушка) |
Нет |
|
Пускатель магнитный |
Пуск и останов двигателей |
Дистанционное + тепловая защита |
Частично (тепловое реле) |
Таким образом, контактор модульный предназначен для частого дистанционного включения и отключения мощных нагрузок, но он не защищает цепь от короткого замыкания и перегрузки. Для защиты последовательно с контактором всегда устанавливается автоматический выключатель.
Как подключить модульный контактор: схемы и пошаговая инструкция
Узнайте большеНазначение модульного контактора
Назначение: обеспечение дистанционного и автоматического управления электрическими нагрузками в распределительных щитах. Он позволяет:
-
Управлять мощными цепями с помощью слаботочных сигналов (от кнопок, датчиков, таймеров, контроллеров);
-
Реализовывать сложные алгоритмы автоматизации (включение света по датчику движения, управление отоплением по расписанию, каскадное управление насосами);
-
Снизить нагрузку на контакты выключателей и реле (силовая коммутация происходит в контакторе, а не в кнопке);
-
Централизованно управлять нагрузками с пульта или из системы «умный дом».
Для чего используется модульный контактор в быту
В бытовых условиях используется чаще всего в следующих ситуациях:
-
Управление освещением больших помещений — включение света в коридоре от нескольких проходных выключателей без использования сложных схем;
-
Управление теплыми полами — контактор коммутирует мощные нагревательные кабели по сигналу от комнатного термостата;
-
Управление электрокотлом — безопасное включение/отключение котла от внешнего контроллера;
-
Управление насосом скважины или циркуляционным насосом отопления;
-
Реализация «умного дома» — централизованное управление светом и приборами.
Для чего используют модульный контактор в коммерческой и промышленной сфере
В коммерческих и промышленных объектах применение еще шире:
-
Управление освещением в торговых центрах, офисах, складах (включение по датчикам движения, освещенности, по расписанию);
-
Управление системами вентиляции и кондиционирования (пуск вентиляторов по таймеру или от датчиков CO2);
-
Управление насосным оборудованием в системах водоснабжения, отопления, пожаротушения;
-
Управление электрическими задвижками и клапанами;
-
Каскадное управление несколькими нагрузками (например, поэтапное включение ТЭНов для снижения пусковых токов).
Принцип работы модульного контактора
Устройство и схема работы
Состоит из следующих основных частей:
-
Катушка управления — электромагнит с сердечником. При подаче напряжения катушка создает магнитное поле, которое втягивает якорь.
-
Система подвижных и неподвижных контактов — при втягивании якоря подвижные контакты замыкаются с неподвижными, подключая нагрузку.
-
Возвратная пружина — при снятии напряжения с катушки возвращает якорь в исходное положение, размыкая контакты.
-
Дугогасительная камера — гасит электрическую дугу, возникающую при размыкании мощных цепей.
-
Корпус — обеспечивает изоляцию и защиту.
Как это работает: На катушку управления подается напряжение (обычно 24В или 220В). Катушка создает магнитное поле, которое притягивает якорь. Якорь механически связан с подвижными контактами — они замыкаются, и ток начинает течь через контактор к нагрузке. При снятии напряжения с катушки пружина возвращает якорь в исходное положение, контакты размыкаются, нагрузка отключается.
Отличие от реле
Главное отличие контактора от промежуточного реле — коммутационная способность. Контактор рассчитан на коммутацию больших токов (до 63-100 А) и выдерживает частые включения/отключения. Промежуточные реле обычно коммутируют токи до 5-10 А и не предназначены для частого переключения мощной нагрузки. Контактор модульный для чего предназначен — именно для работы с мощными потребителями.
Где применяется модульный контактор
1. Управление освещением
Одно из самых частых применений — управление освещением. Контактор где применяется для включения и выключения больших групп светильников. Преимущества такого решения:
-
Выключатели (кнопки) можно ставить на слаботочные линии, что безопаснее и позволяет использовать любые, даже декоративные выключатели;
-
Можно организовать включение света от нескольких мест (проходные выключатели) без сложных схем;
-
Легко реализовать управление от датчиков движения, освещенности, таймеров;
-
При выходе из строя контактора замена занимает минуты.
2. Управление системами отопления и вентиляции
-
Включение и отключение электрических котлов по сигналу от комнатного термостата;
-
Управление ТЭНами в системах теплого пола;
-
Пуск и останов вентиляторов приточной и вытяжной вентиляции;
-
Управление насосами системы отопления (циркуляционными, подпиточными).
Позволяет безопасно коммутировать мощные нагревательные элементы и двигатели, разгружая слаботочные термостаты и контроллеры.
3. Управление насосным оборудованием
-
Управление насосами водоснабжения (скважинными, повысительными);
-
Управление дренажными и фекальными насосами по уровню;
-
Управление насосами в системах пожаротушения.
Обеспечивает надежную коммутацию даже при высоких пусковых токах насосов.
4. Системы «умный дом» и автоматизация зданий
В современных системах автоматизации зданий назначение модульного контактора — быть исполнительным устройством, которое получает команды от центрального контроллера и коммутирует силовые цепи. Через контакторы управляют:
-
Освещением (включение по расписанию, сценариям, датчикам);
-
Шторами и жалюзи;
-
Отоплением и кондиционированием;
-
Поливом и другими системами.
Преимущества использования модульных контакторов
1. Безопасность
Управление мощными нагрузками через контактор безопаснее, так как на выключатели, кнопки и датчики подается низкое напряжение (24В) или малый ток. Это исключает риск поражения электрическим током при эксплуатации.
2. Надежность
Контакторы рассчитаны на большое количество циклов включения-отключения (сотни тысяч и миллионы). Они надежно коммутируют нагрузки, в то время как обычные выключатели и реле быстро изнашиваются при частом переключении.
3. Удобство автоматизации
Контакторы легко интегрируются в системы автоматизации. Они могут управляться от любых устройств, выдающих дискретный сигнал: таймеров, датчиков, контроллеров, систем «умный дом».
4. Компактность
Модульные контакторы имеют небольшую ширину (1-4 модуля) и устанавливаются на DIN-рейку, что позволяет компактно разместить их в распределительном щитке вместе с автоматами, УЗО и другими устройствами.
5. Универсальность
Одно устройство может управлять различными типами нагрузок: освещением, нагревателями, двигателями, насосами, вентиляторами, электромагнитными клапанами.
Как выбрать модульный контактор: полное руководство по подбору
Узнайте большеВопросы и ответы
1. Что такое контактор модульный простыми словами?
Контактор модульный — это электромеханическое устройство, которое позволяет дистанционно включать и выключать мощные электрические нагрузки (освещение, насосы, вентиляцию, отопление) с помощью сигнала низкого напряжения. Он похож на мощное реле, но рассчитан на более высокие токи и интенсивную эксплуатацию. Простыми словами — это «умный выключатель», которым можно управлять автоматически или с пульта.
2. Для чего используется контактор модульный?
Для дистанционного и автоматического управления электрическими нагрузками в системах освещения, отопления, вентиляции, кондиционирования, насосного оборудования. Он позволяет включать и отключать мощные цепи с помощью слаботочных сигналов от кнопок, таймеров, датчиков или систем умного дома, а также реализовывать сложные алгоритмы автоматизации без установки громоздких промышленных контакторов.
3. Чем отличается контактор модульный от автоматического выключателя?
Автоматический выключатель защищает цепь от перегрузок и коротких замыканий, но не предназначен для частого включения/отключения. Контактор, наоборот, предназначен именно для частой коммутации нагрузки и может управляться дистанционно. При этом он не защищает цепь от КЗ и перегрузки — для этого последовательно с ним устанавливают автоматический выключатель. Это разные устройства, которые дополняют друг друга.
4. Где применяется модульный контактор?
Применяется в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений. Он используется для управления освещением (включение по датчикам движения или освещенности), системами отопления (электрические котлы, теплые полы), вентиляции, кондиционирования, насосным оборудованием, а также для реализации алгоритмов «умного дома» и автоматизации производственных процессов.

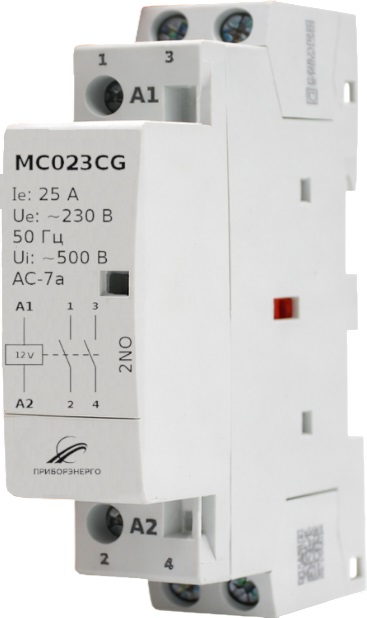

Заказать контактор модульный производства «НТК Приборэнерго»
