Установка коробки уравнивания потенциалов это один из ключевых этапов обеспечения электробезопасности. Многие недооценивают важность этого устройства, считая его второстепенным. Однако именно КУП защищает от появления опасных разностей потенциалов между металлическими конструкциями и элементами системы электроснабжения.
В этой статье технические специалисты ООО «НТК Приборэнерго» подробно расскажут, как правильно установить коробку уравнивания потенциалов, какие бывают типы КУП и на что обратить внимание при монтаже.

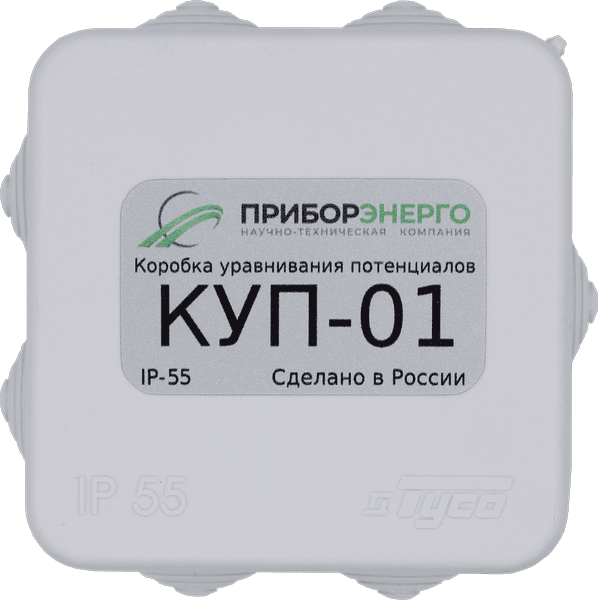

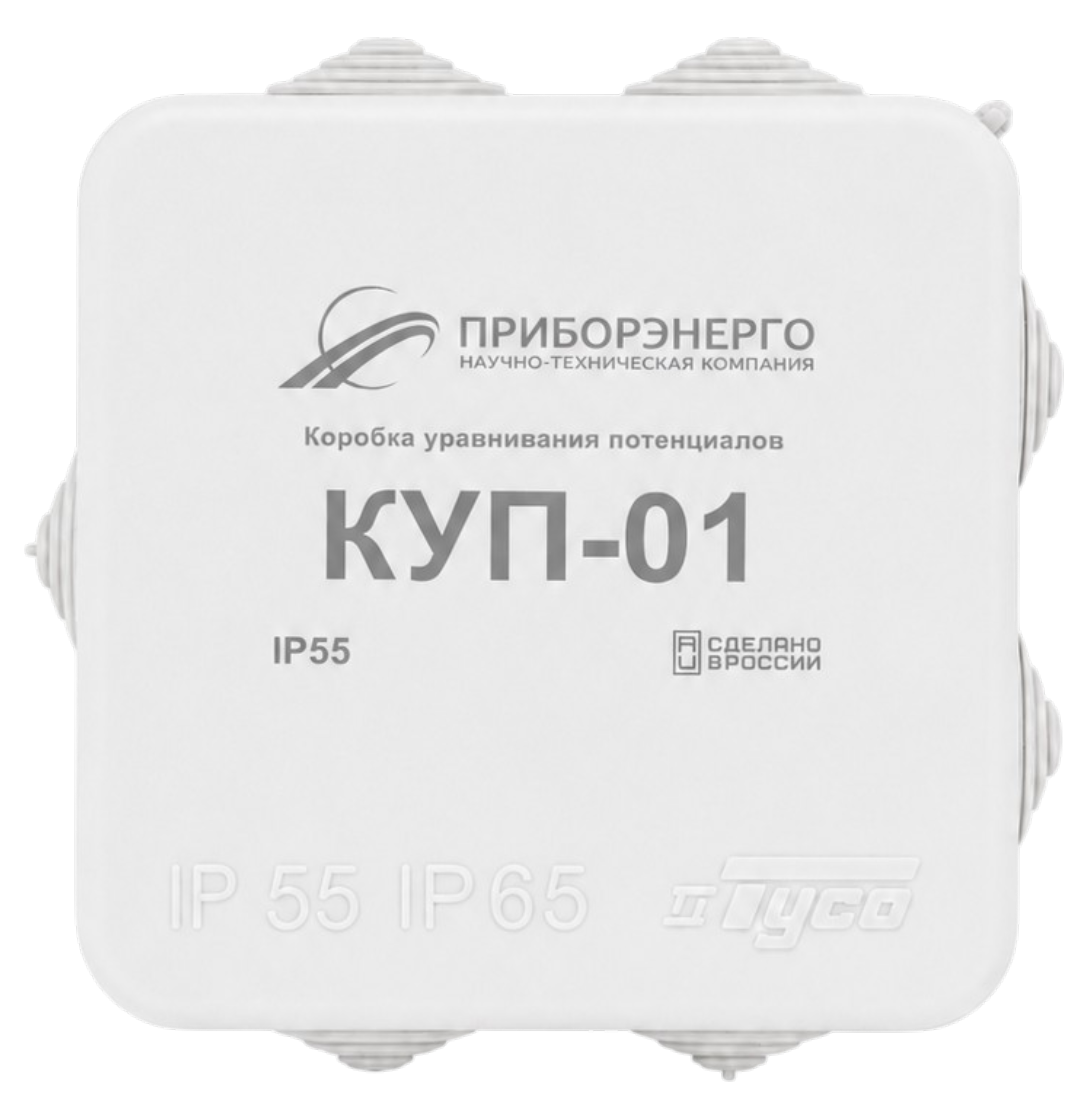

КУП производства «НТК Приборэнерго»
Что такое коробка уравнивания потенциалов и зачем она нужна
Коробка уравнивания потенциалов (КУП) — это электрическое устройство, предназначенное для соединения всех металлических конструкций и проводящих частей здания (трубы водоснабжения, отопления, газопровод, ванна, раковина, металлический корпус оборудования) с системой заземления.
Главная цель КУП — уравнять потенциалы всех металлических частей, чтобы предотвратить возникновение опасного напряжения между ними. Если не сделать уравнивание, при повреждении изоляции одного прибора металлическая ванна может оказаться под напряжением 220В, а батарея отопления — под 0В. В этом случае человек, коснувшись одновременно ванны и трубы, получит удар током.
Почему КУП обязательна
-
ПУЭ (п. 1.7.82) требует выполнения системы уравнивания потенциалов во всех зданиях с системой заземления TN-C-S или TN-S.
-
Защита от поражения током — при случайном касании двух разных заземленных частей.
-
Защита оборудования — от блуждающих токов и наводок.
Виды коробок уравнивания потенциалов
КУП классифицируются по способу установки и по назначению.
По способу установки
Коробка уравнивания потенциалов скрытой установки — предназначена для монтажа в нишах (в стене, за гипсокартоном). Корпус имеет ушки для крепления в нише. Лицевая часть находится заподлицо со стеной, закрывается крышкой. Применяется в квартирах и новых домах, где электропроводка выполнена скрыто.
Коробка уравнивания потенциалов открытой установки — монтируется непосредственно на стену, на специальный кронштейн. Не требует ниши. Используется в частных домах, технических помещениях, подвалах, гаражах. Удобна тем, что доступ к шинам всегда открыт.
По количеству подключаемых проводников
-
Основная (ГКУП) — устанавливается на вводе в здание, объединяет все основные заземляющие проводники.
-
Дополнительная (ДКУП) — устанавливается в помещениях с повышенной опасностью (ванные, душевые, бассейны) для соединения местных металлоконструкций.
Комплектация и устройство КУП
Типовая коробка уравнивания потенциалов включает:
-
Корпус — из негорючего пластика или металла, с крышкой.
-
Шина заземления (медная или оцинкованная) с клеммами для подключения проводников. Количество клемм варьируется от 4 до 12.
-
Клеммы винтовые — для надежного соединения проводников.
-
Заглушки и сальники — для ввода кабелей.
Важно: шина в КУП должна быть изолирована от корпуса, чтобы не было паразитных контуров. Корпус изготавливается из негорючего материала (самозатухающий пластик, степень горючести не ниже В-2).
Как выбрать коробку уравнивания потенциалов
При выборе КУП обращайте внимание на:
-
Количество клемм — должно быть достаточно для подключения всех металлических конструкций (обычно 6-8 клемм).
-
Сечение подключаемых проводников — клеммы должны допускать сечение до 16-25 мм².
-
Способ установки — открытая или скрытая установка.
-
Материал корпуса — пластик для квартир, ударопрочный пластик или металл для производственных помещений.
-
Наличие встроенных зажимов для нескольких проводников — удобно для подключения большого количества линий.
Пошаговая инструкция по установке КУП
Шаг 1. Выбор места установки
-
КУП устанавливается рядом с вводным распределительным щитком (ВРУ) или в помещении с большим количеством металлоконструкций (ванная, котельная).
-
Для частного дома оптимальное место — техническое помещение (подвал, коридор) рядом с главной заземляющей шиной (ГЗШ).
-
Минимальное расстояние до ГЗШ не регламентируется, но рекомендуется 1-3 метра для удобства монтажа.
Шаг 2. Подготовка места
-
Для скрытой установки — сформируйте нишу в стене глубиной на 5-10 мм больше глубины коробки. Проложите кабель-каналы от розеток и металлических конструкций к КУП.
-
Для открытой установки — очистите стену, разметьте места крепления корпуса.
Шаг 3. Монтаж корпуса
-
Закрепите корпус на стене (открытая) или установите в нишу (скрытая).
-
Для скрытой установки используйте монтажные уши или винты. Для открытой — дюбели.
-
Корпус должен быть установлен строго вертикально (по уровню).
Шаг 4. Подключение проводников к шине
-
Отключите напряжение на участке, где будут проводиться работы.
-
Подготовьте проводники: зачистите концы на 8-10 мм.
-
Подключите к шине следующие проводники:
-
Заземляющие проводники от всех розеток и светильников.
-
Проводники от ванны, раковины, металлических труб.
-
Проводник от ГЗШ (главная заземляющая шина щитка).
-
Проводник к ГЗШ должен быть сечением не менее 6-10 мм² (медь).
-
Затяните винты с усилием (не перетягивайте, чтобы не сорвать резьбу).
Шаг 5. Соединение с главной заземляющей шиной
-
От шины КУП проложите медный проводник (сечение 6-10 мм²) к ГЗШ в щитке.
-
Подключите проводник к ГЗШ.
Шаг 6. Проверка и маркировка
-
Проверьте надежность всех соединений.
-
Промаркируйте провода (используйте бирки или маркер) — чтобы знать, какой провод к чему подключен.
-
Закройте крышку КУП.
Особенности установки в разных помещениях
Ванная комната
В ванной требуется дополнительное уравнивание потенциалов (согласно ПУЭ 7.1.88). Подключаются:
-
Металлическая ванна.
-
Металлический душ.
-
Металлический корпус стиральной машины.
-
Металлические трубы и краны.
Важно: все соединения должны быть выполнены отдельными проводниками от каждого объекта. Запрещено последовательное соединение (например, от ванны к раковине, а затем к КУП).
Частный дом
В частном доме КУП устанавливается на вводе в здание (вводная коробка уравнивания потенциалов). Она объединяет:
-
Вводной заземляющий проводник (от контура заземления).
-
Заземляющие проводники от всех металлических конструкций (трубы, каркас здания, молниезащита).
-
Нулевой рабочий проводник (N) после разделения PEN (если система TN-C-S).
Промышленные объекты
На промышленных предприятиях, в цехах и на производственных площадках требования к уравниванию потенциалов ещё более жёсткие, чем в жилых зданиях. Здесь КУП используется для объединения заземляющих проводников от:
-
Металлических каркасов зданий и строительных конструкций — колонны, фермы, балки, которые могут оказаться под напряжением при повреждении изоляции кабелей.
-
Технологического оборудования — станки, прессы, конвейеры, насосы, компрессоры, крановые установки.
-
Трубопроводов и коммуникаций — газопроводы, нефтепроводы, паропроводы, системы вентиляции.
-
Систем молниезащиты и грозозащиты — токоотводы и заземляющие спуски.
-
Металлических конструкций — лестницы, площадки, ограждения, которые могут быть доступны для прикосновения персонала.
Особенности установки КУП в промышленности:
-
Используются коробки с повышенной степенью защиты (IP54, IP65) — для установки в пыльных, влажных и агрессивных средах.
-
КУП монтируются на DIN-рейку в шкафах управления или отдельно, в зависимости от проекта.
-
Шина заземления в КУП должна иметь достаточное количество клемм (от 12 до 24) для подключения множества проводников.
-
Обязательно использование медных проводников сечением не менее 16-25 мм² для магистральных связей.
-
Все соединения выполняются с учётом термических и электродинамических нагрузок при коротких замыканиях (согласно ПУЭ и ГОСТ Р 50571).
Типичные ошибки при установке
-
Недостаточное количество клемм — не хватает места для подключения всех проводников. Планируйте с запасом.
-
Использование алюминиевых проводов — алюминий окисляется и теряет контакт. Используйте только медь.
-
Последовательное соединение — подключение «гирляндой» от одной трубы к другой. Каждый проводник должен идти напрямую к КУП.
-
Недостаточное сечение проводника к ГЗШ — сопротивление должно быть минимальным.
-
Игнорирование медных шин — использование стальных шин повышает сопротивление и ухудшает защиту.
Приобрести КУП производства «НТК Приборэнерго»

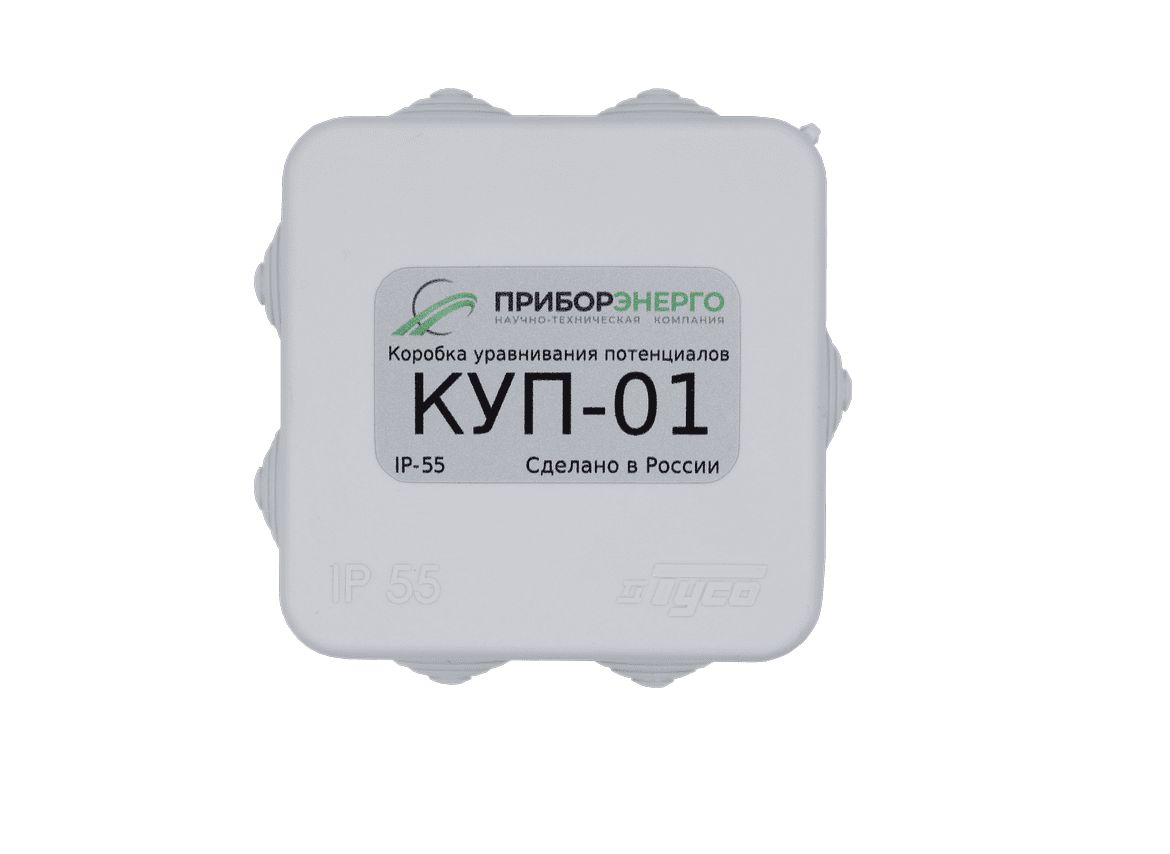

Коробки уравнивания потенциалов собственного производства «НТК Приборэнерго». Модель КУП-1 с медной шиной на 8 зажимов (размер 85×85×45 мм) предназначена для установки в помещениях с повышенной опасностью поражения током — ванных комнатах, душевых, саунах. Она имеет степень защиты IP55, что гарантирует надежную работу во влажной среде.
Особенности КУП-1 от «НТК Приборэнерго»:
-
Медная шина с 8 винтовыми клеммами — достаточно для подключения всех необходимых проводников.
-
Защитный корпус из негорючего пластика со степенью защиты IP55 — безопасен во влажных помещениях.
-
Компактный размер 85×85×45 мм — удобно размещается даже в ограниченном пространстве.
-
Простая маркировка и удобные сальники для ввода кабелей.
КУП «НТК Приборэнерго» успешно применяются в частных домах, квартирах, офисах и небольших коммерческих объектах, обеспечивая надежное уравнивание потенциалов и соответствие требованиям ПУЭ.

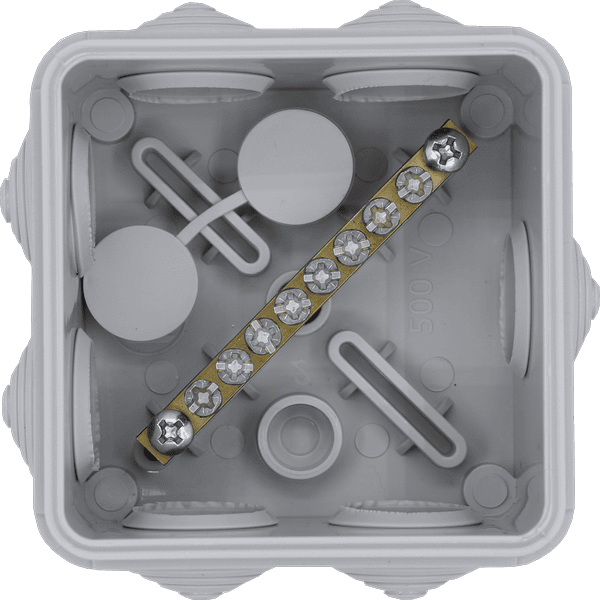

КУП производства «НТК Приборэнерго»
Часто задаваемые вопросы
1. Нужно ли ставить КУП в квартире, если есть УЗО?
Да, УЗО и КУП решают разные задачи. УЗО защищает от утечек тока на землю, а КУП предотвращает появление опасной разности потенциалов между металлическими частями. Это взаимодополняющие системы безопасности.
2. Можно ли установить КУП в щитке вместо отдельной коробки?
Технически можно, если в щитке есть место и шина заземления имеет свободные клеммы. Однако ПУЭ рекомендует устанавливать отдельную КУП для удобства и наглядности. В ванных комнатах КУП должна быть отдельной.
3. Какое сечение провода должно быть от КУП до ГЗШ?
Для частного дома и квартиры сечение медного проводника должно быть не менее 6-10 мм². В мощных промышленных объектах — до 16-25 мм². Сечение выбирается по самому толстому проводнику в системе заземления.
4. Можно ли использовать КУП открытой установки на улице?
КУП открытой установки не предназначены для уличного монтажа. Для улицы нужны коробки с высокой степенью защиты IP54 и выше (например, IP65). Используйте специальные уличные коробки и сальники.
Заключение
Коробка уравнивания потенциалов установка — это несложная, но крайне важная задача для обеспечения электробезопасности. Правильно смонтированная КУП защищает жильцов от поражения током, предотвращает повреждение оборудования и соответствует требованиям ПУЭ. Следуйте нашей инструкции, выбирайте качественную коробку с медной шиной и достаточным количеством клемм. Помните: безопасность начинается с правильного уравнивания потенциалов.
