Светодиодные ленты — это популярное и удобное решение для декоративного и функционального освещения. Однако для их работы необходим блок питания, преобразующий переменное напряжение 220В в постоянное 12В или 24В. И если с выбором блока питания обычно проблем не возникает, то вопрос как подключить блок питания к светодиодной ленте часто вызывает затруднения, особенно у тех, кто делает это впервые. Неправильное подключение может привести к выходу ленты из строя, пожару или просто к тому, что лента не загорится.
В этой статье мы подробно, шаг за шагом, разберем все способы подключения, типичные ошибки и дадим практические рекомендации.
Что нужно знать перед подключением
1. Напряжение и полярность
Перед тем как подключать блок питания к светодиодной ленте, убедитесь, что напряжение блока питания соответствует напряжению ленты. Большинство светодиодных лент работают от 12В или 24В постоянного тока (DC). Никогда не подключайте ленту 12В к блоку 24В — это мгновенно выведет ее из строя.
Полярность подключения критична. Светодиодные ленты имеют маркировку «+12V» (или просто «+») и «-12V» (или «-», GND, COM). Перепутывание полярности приведет к тому, что лента не загорится (в лучшем случае) или выйдет из строя (в худшем). У большинства лент красный провод — плюс, черный — минус.
2. Мощность блока питания
Блок питания должен иметь мощность не менее чем на 20-30% больше суммарной мощности подключаемой ленты. Например, если у вас 5 метров ленты мощностью 14.4 Вт/м, суммарная мощность составляет 72 Вт. Блок питания нужен мощностью не менее 90 Вт (72 × 1.25). Недостаточная мощность приведет к перегреву блока, его отключению и нестабильной работе ленты.
3. Необходимые инструменты и материалы
Для подключения вам могут понадобиться:
-
Блок питания (12В или 24В, с нужной мощностью);
-
Светодиодная лента;
-
Провода для подключения (рекомендуется многожильный медный провод);
-
Инструменты: отвертка, кусачки, стриппер (щипцы для снятия изоляции), паяльник (при пайке);
-
Коннекторы для ленты (если подключение без пайки);
-
Термоусадка или изолента;
-
Мультиметр для проверки напряжения.
Схема подключения блока питания к светодиодной ленте
1. Базовая схема подключения
Самая простая схема подключения блока питания к светодиодной ленте включает три основных элемента: сеть 220В, блок питания и светодиодную ленту.
Схема:
Сеть 220В (L, N, PE) → Блок питания (вход L, N, PE) → Блок питания (выход +V, -V) → Светодиодная лента (+ и -)
Пошаговая инструкция:
-
Отключите напряжение на линии, к которой будете подключать блок питания.
-
Подключите вход блока питания к сети 220В: Фаза (L, обычно коричневый или красный провод) подключается к клемме «L» или «AC-L»; Ноль (N, синий провод) подключается к клемме «N» или «AC-N»; Земля (PE, желто-зеленый провод) подключается к клемме «PE» или «⏚» (если есть).
-
Подключите выход блока питания к светодиодной ленте: Плюс блока питания (+V, +12V, +24V, V+) подключается к плюсу ленты; Минус блока питания (-V, COM, GND, V-) подключается к минусу ленты.
-
Включите напряжение и проверьте работу ленты.
Как рассчитать блок питания для светодиодной ленты: полное руководство
Узнайте больше2. Схема с выключателем
Для удобства использования между сетью 220В и блоком питания можно установить выключатель. Это позволит отключать питание ленты без выдергивания вилки из розетки.
Схема:
Сеть 220В → Выключатель → Блок питания → Светодиодная лента
Выключатель устанавливается на фазный провод (L). Нулевой провод (N) и земля (PE) подключаются напрямую к блоку питания.
3. Схема с диммером (регулятором яркости)
Если вы хотите регулировать яркость светодиодной ленты, между блоком питания и лентой устанавливается диммер (ШИМ-регулятор).
Важно: Диммер устанавливается после блока питания, на стороне постоянного тока (12В или 24В). Не пытайтесь регулировать яркость ленты диммером для ламп накаливания, установленным до блока питания — это может привести к выходу оборудования из строя.
Схема:
Сеть 220В → Блок питания → Диммер (вход +V, -V) → Диммер (выход +V, -V) → Светодиодная лента
Мощность диммера должна быть не меньше суммарной мощности подключаемой ленты (с запасом 20-30%).
4. Схема с RGB-контроллером
Для управления RGB-лентой (цветной) между блоком питания и лентой устанавливается RGB-контроллер. Он получает питание от блока питания и выдает управляющие сигналы на три канала (R, G, B) плюс общий плюс.
Схема:
Сеть 220В → Блок питания → RGB-контроллер (вход +V, -V) → RGB-контроллер (выход +12V, R, G, B) → RGB-лента
5. Подключение нескольких блоков питания
При большой длине ленты (более 10-15 метров для 12В или 15-20 метров для 24В) использовать один мощный блок питания не всегда эффективно из-за падения напряжения в самой ленте. В таких случаях лучше разбить ленту на независимые участки и запитать каждый от своего блока питания.
Схема:
Сеть 220В → Блок питания №1 → Участок ленты №1 (0-10 м)
Сеть 220В → Блок питания №2 → Участок ленты №2 (10-20 м)
Все блоки питания подключаются параллельно к сети 220В, но выходы блоков не объединяются.
Как подключить блок питания к светодиодной ленте: способы соединения
1. Подключение с помощью пайки
Пайка — самый надежный способ соединения проводов с контактными площадками светодиодной ленты. Он обеспечивает низкое переходное сопротивление, механическую прочность и долговечность.
Инструкция по пайке:
-
Зачистите концы проводов на 5-7 мм;
-
Залудите концы проводов и контактные площадки ленты;
-
Припаяйте провода к контактным площадкам (плюс к плюсу, минус к минусу);
-
Изолируйте места пайки термоусадкой или изолентой;
-
Для дополнительной защиты используйте термоклей.
Преимущества: максимальная надежность, минимальные потери.
Недостатки: требует навыков пайки, неудобно при монтаже на месте.
2. Подключение с помощью коннекторов
Если у вас нет паяльника или вы хотите сделать подключение быстро и без специальных инструментов, используйте коннекторы. Это специальные пластиковые зажимы, которые соединяют провода с контактными площадками ленты.
Типы коннекторов для светодиодной ленты:
-
Коннектор «лента-провод» — для подключения провода к ленте. Имеет с одной стороны зажим для ленты, с другой — зажим для провода или припаянные провода.
-
Коннектор «лента-лента» — для соединения двух отрезков ленты между собой (без проводов).
-
Угловой коннектор — для соединения отрезков ленты под углом 90 градусов.
-
Коннектор для RGB-ленты — имеет 4 контакта (общий плюс, R, G, B).
Инструкция по использованию коннектора:
-
Отрежьте ленту по специальной линии (между контактными площадками);
-
Зачистите контактные площадки ленты от защитного покрытия (если есть);
-
Вставьте конец ленты в коннектор до упора;
-
Закройте крышку коннектора до щелчка (или затяните винты, в зависимости от типа);
-
Вставьте провод в соответствующий зажим коннектора.
Преимущества: быстро, просто, не требует специальных навыков.
Недостатки: менее надежно, чем пайка, со временем может ослабевать контакт.
Какой блок питания нужен для видеокамеры: полное руководство по выбору и подключению
Узнайте больше3. Подключение через клеммные колодки
Для подключения блока питания к светодиодной ленте также можно использовать клеммные колодки (WAGO, DINKLE и другие). Это удобно, если лента уже имеет припаянные провода.
Схема: Провода от ленты и провода от блока питания заводятся в клеммную колодку и фиксируются винтами или рычажками.
Как подключить несколько отрезков светодиодной ленты
1. Последовательное подключение (не рекомендуется)
При последовательном подключении конец первого отрезка ленты соединяется с началом второго. Этот способ не рекомендуется для лент длиной более 5-7 метров из-за падения напряжения: в конце второго отрезка яркость будет заметно ниже, чем в начале первого.
Последовательная схема (неправильная для длинных линий):
БП → Лента 1 (начало) → Лента 1 (конец) → Лента 2 (начало) → Лента 2 (конец)
2. Параллельное подключение (рекомендуется)
При параллельном подключении каждый отрезок ленты подключается к блоку питания отдельными проводами. Это позволяет избежать падения напряжения и обеспечивает равномерную яркость всех отрезков.
Параллельная схема:
БП → Провод 1 → Лента 1 (начало)
БП → Провод 2 → Лента 2 (начало)
БП → Провод 3 → Лента 3 (начало)
3. Подключение с двух сторон (для длинных отрезков)
Если у вас один длинный отрезок ленты (например, 8-10 метров для 12В), рекомендуется подключить питание с двух сторон: к началу и к концу ленты. Это компенсирует падение напряжения внутри ленты.
Схема подключения с двух сторон:
БП (+) ——— Провод ——— Начало ленты (+)
БП (-) ——— Провод ——— Начало ленты (-)
БП (+) ——— Провод ——— Конец ленты (+)
БП (-) ——— Провод ——— Конец ленты (-)
Выбор проводов для подключения
Сечение провода
Сечение провода зависит от тока, который будет по нему протекать, и длины линии.
|
Ток (А) |
Длина до 3 м |
Длина 3-6 м |
Длина 6-10 м |
Длина 10-15 м |
|
1-2 А |
0.5 мм² |
0.75 мм² |
0.75 мм² |
1.0 мм² |
|
2-4 А |
0.75 мм² |
0.75 мм² |
1.0 мм² |
1.5 мм² |
|
4-6 А |
0.75 мм² |
1.0 мм² |
1.5 мм² |
2.5 мм² |
|
6-10 А |
1.0 мм² |
1.5 мм² |
2.5 мм² |
4.0 мм² |
Тип провода
Рекомендуется использовать медный многожильный провод (ПВС, ШВВП, КГВВ). Многожильный провод более гибкий и устойчив к изломам. Сечение должно быть достаточным для передачи требуемого тока без перегрева.
Пошаговая инструкция по подключению блок питания к светодиодной ленте
Шаг 1: Подготовьте блок питания
Убедитесь, что блок питания отключен от сети. На корпусе блока обычно указаны клеммы для подключения: «L» и «N» — для сети 220В, «+V» и «-V» или «+12V» и «-12V» — для подключения ленты.
Шаг 2: Подготовьте светодиодную ленту
Если лента поставляется в бухте, отрежьте необходимую длину строго по специальным линиям (обычно через каждые 5-10 см). На линии отреза есть контактные площадки для пайки или установки коннектора.
Шаг 3: Зачистите концы проводов
Зачистите изоляцию на концах проводов на 5-10 мм. Для многожильных проводов рекомендуется обжать концы наконечниками НШВИ или залудить.
Шаг 4: Подключите блок питания к сети 220В
-
Фаза (коричневый или красный) — к клемме «L»;
-
Ноль (синий) — к клемме «N»;
-
Земля (желто-зеленый) — к клемме «PE» (если есть).
Шаг 5: Подключите провода к блоку питания на стороне 12В/24В
-
Красный провод (или другой цвет, который вы используете для плюса) — к клемме «+V»;
-
Черный провод (или другой цвет для минуса) — к клемме «-V» или «COM».
Шаг 6: Соедините провода с лентой
Вариант А — пайка:
-
Припаяйте красный провод к контактной площадке «+12V» (или «+») на ленте;
-
Припаяйте черный провод к контактной площадке «-12V» (или «-») на ленте;
-
Изолируйте места пайки термоусадкой.
Вариант Б — коннектор:
-
Откройте коннектор;
-
Вставьте конец ленты в коннектор до упора;
-
Закройте коннектор;
-
Вставьте провода в соответствующие зажимы (плюс к плюсу, минус к минусу).
Шаг 7: Проверьте подключение
-
Убедитесь, что все соединения выполнены правильно, нет оголенных проводов;
-
Включите блок питания в розетку или подайте напряжение через автомат;
-
Лента должна загореться равномерно по всей длине.
Ошибки при подключении блока питания
1. Неправильное напряжение
Подключение ленты 12В к блоку питания 24В. Это гарантированно выведет ленту из строя. Всегда проверяйте маркировку.
2. Перепутывание полярности
Подключение плюса блока к минусу ленты. Лента не загорится, а в некоторых случаях может выйти из строя.
3. Недостаточное сечение провода
Тонкий провод на длинной линии приводит к падению напряжения и снижению яркости ленты в конце.
4. Последовательное подключение длинных отрезков
Подключение 10 метров ленты последовательно (лента за лентой) приводит к сильному падению напряжения во втором отрезке.
5. Отсутствие изоляции
Оголенные контакты могут вызвать короткое замыкание. Всегда изолируйте места соединений.
6. Игнорирование запаса мощности блока
Блок питания работает на пределе, перегревается и может отключиться. Всегда добавляйте запас 20-30%.
Заключение
Как подключить блок питания к светодиодной ленте — это вопрос, с которым сталкивается каждый, кто решает организовать светодиодное освещение. Правильное подключение требует внимания к деталям: соответствие напряжения, соблюдение полярности, правильный выбор сечения проводов, надежное соединение контактов.
Самый надежный способ — пайка, но для быстрого монтажа вполне подойдут специальные коннекторы. Важно помнить о запасе мощности блока питания (20-30%) и о том, что при длине ленты более 5-7 метров для 12В (или 10-15 метров для 24В) необходимо подключать питание с двух сторон или использовать несколько блоков питания.
Следуя нашей инструкции, вы сможете самостоятельно подключить светодиодную ленту любого типа и избежать типичных ошибок. Правильно подключенная лента будет радовать вас ярким и равномерным свечением долгие годы.
Схема подключения импульсных блоков питания для светодиодных лент и видеонаблюдения
Узнайте большеВопросы и ответы
1. Как подключить блок питания к светодиодной ленте?
Для подключения блока питания к светодиодной ленте необходимо: отключить напряжение 220В, зачистить концы проводов, подключить фазу и ноль к входным клеммам блока питания (L и N), подключить выходные клеммы блока (+V и -V) к контактам ленты (плюс к плюсу, минус к минусу), соблюдая полярность. Для лент 12В и 24В полярность критична — перепутывание может вывести ленту из строя.
2. Можно ли подключать светодиодную ленту к блоку питания без пайки?
Да, можно. Для подключения светодиодной ленты без пайки используются специальные коннекторы: соединители для ленты (типа «лента-лента»), коннекторы для подключения проводов (типа «лента-провод»), угловые коннекторы, коннекторы для RGB-лент. Важно выбирать коннекторы, соответствующие ширине ленты (8мм, 10мм, 12мм) и типу контактных площадок.
3. Какой провод использовать для подключения светодиодной ленты к блоку питания?
Для подключения светодиодной ленты к блоку питания рекомендуется использовать медный многожильный провод сечением: 0.5-0.75 мм² для длины до 5 метров и мощности до 50 Вт, 0.75-1.5 мм² для длины до 10 метров и мощности до 100 Вт, 1.5-2.5 мм² для длины до 15 метров и мощности до 150-200 Вт. Чем длиннее линия и мощнее лента, тем толще должен быть провод для снижения падения напряжения.
4. Почему светодиодная лента тускнеет в конце?
Светодиодная лента тускнеет в конце из-за падения напряжения на длинной линии. Это особенно заметно для лент 12В при длине более 5-7 метров. Решения: подключать питание с двух сторон ленты, использовать ленту 24В вместо 12В, использовать более толстые провода, разбить длинную ленту на участки с отдельными блоками питания, установить усилители мощности.
5. Как подключить RGB-ленту к блоку питания и контроллеру?
Для подключения RGB-ленты сначала подключается блок питания к сети 220В. Затем выход блока питания (+V и -V) подключается к соответствующим входам RGB-контроллера (обычно «+12V» и «-12V» или «+V» и «-V»). Далее выход контроллера (обычно 4 провода: +12V, R, G, B) подключается к контактам RGB-ленты: общий плюс, красный, зеленый, синий. Соблюдение соответствия цветов обязательно для корректной работы.

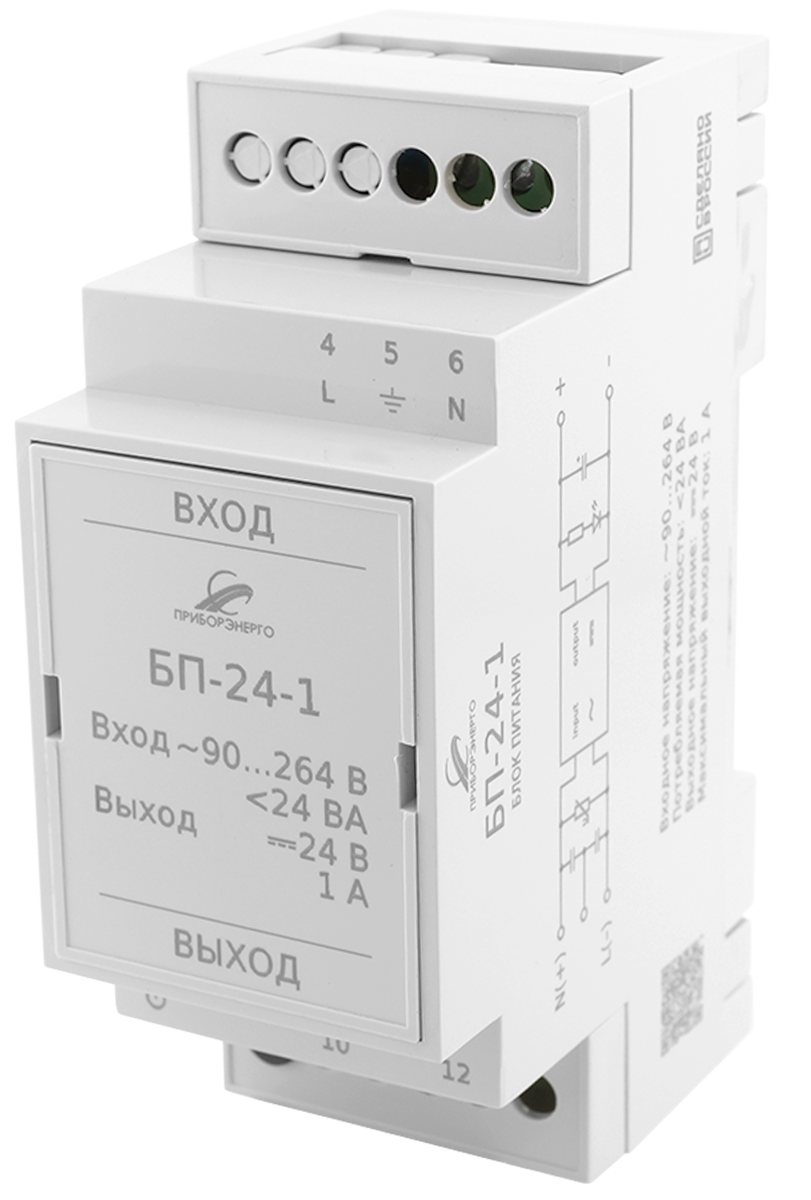

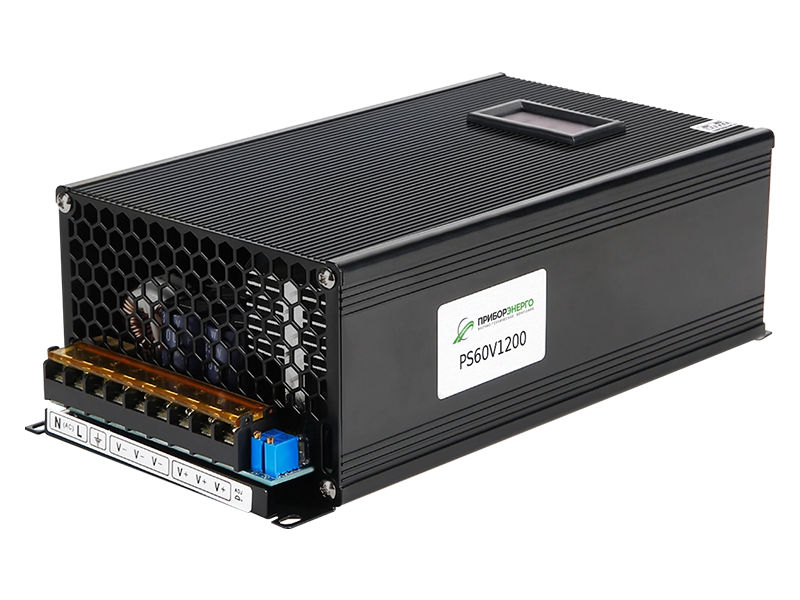

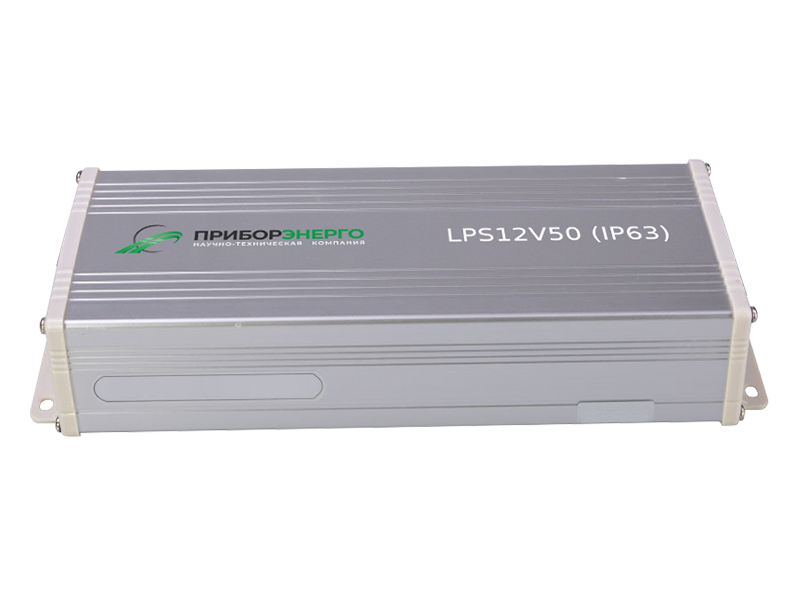

Заказать блок питания для светодиодной ленты производства «НТК Приборэнерго»
