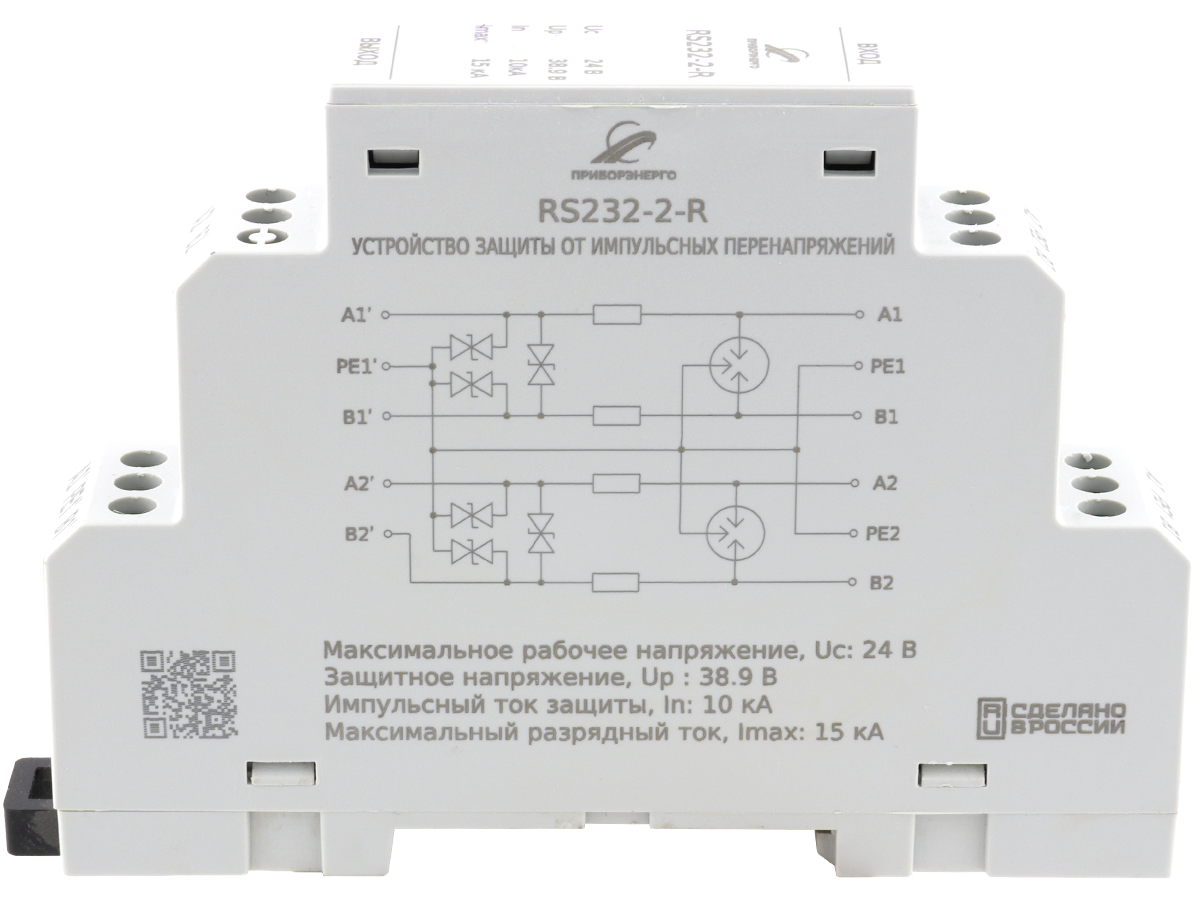

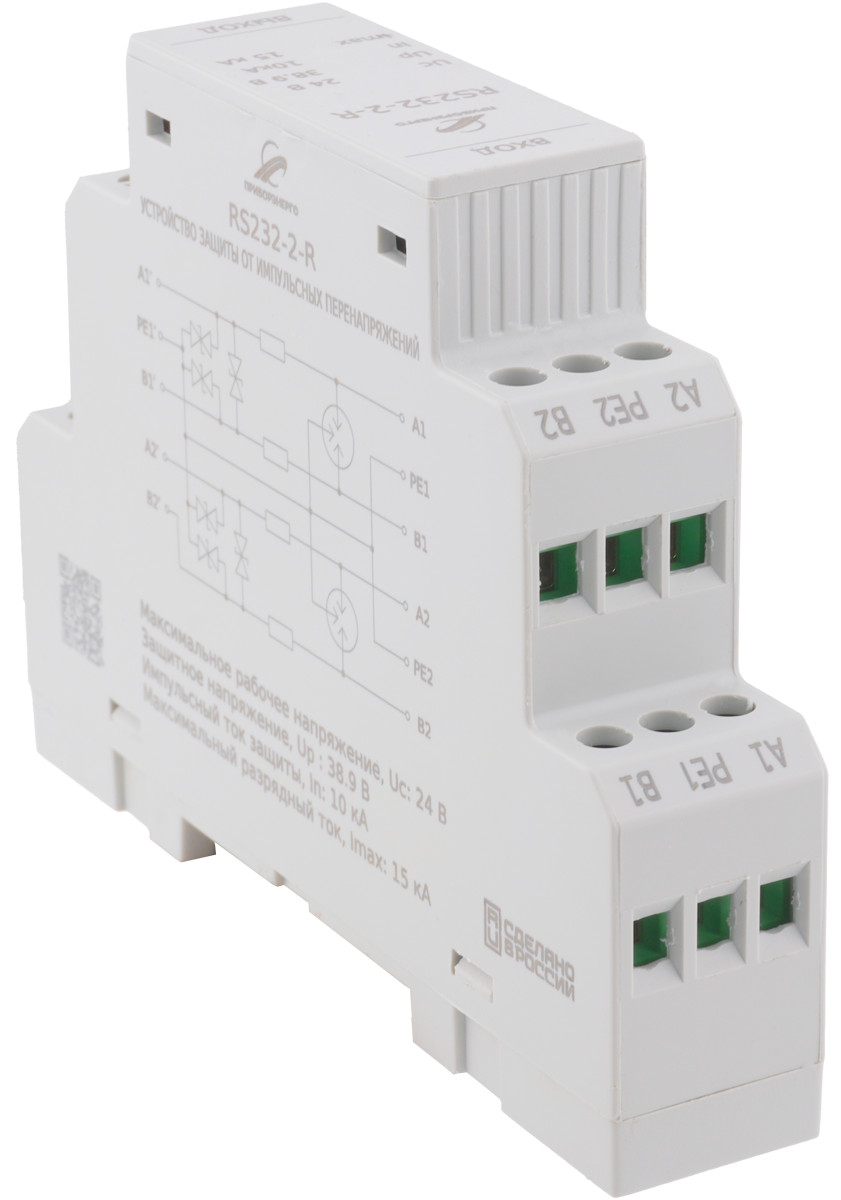

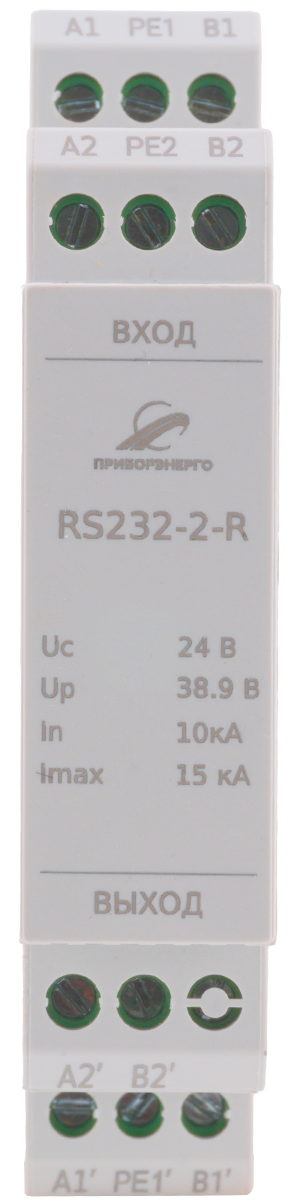

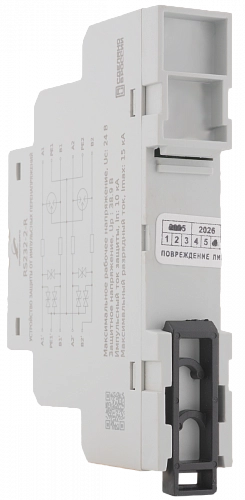

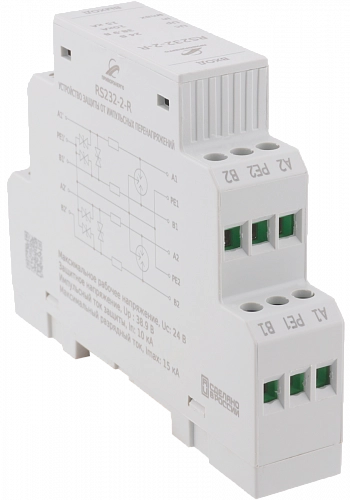

УЗИП серии RS232 (исполнение 2)

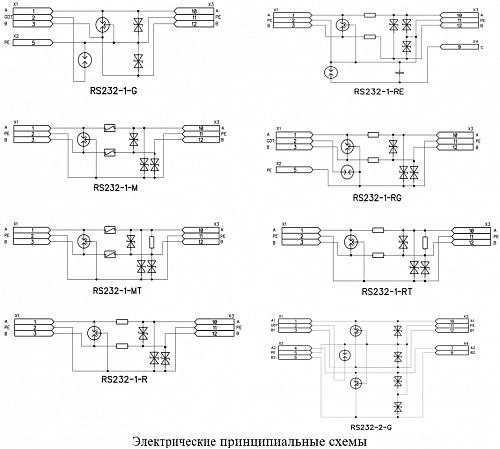

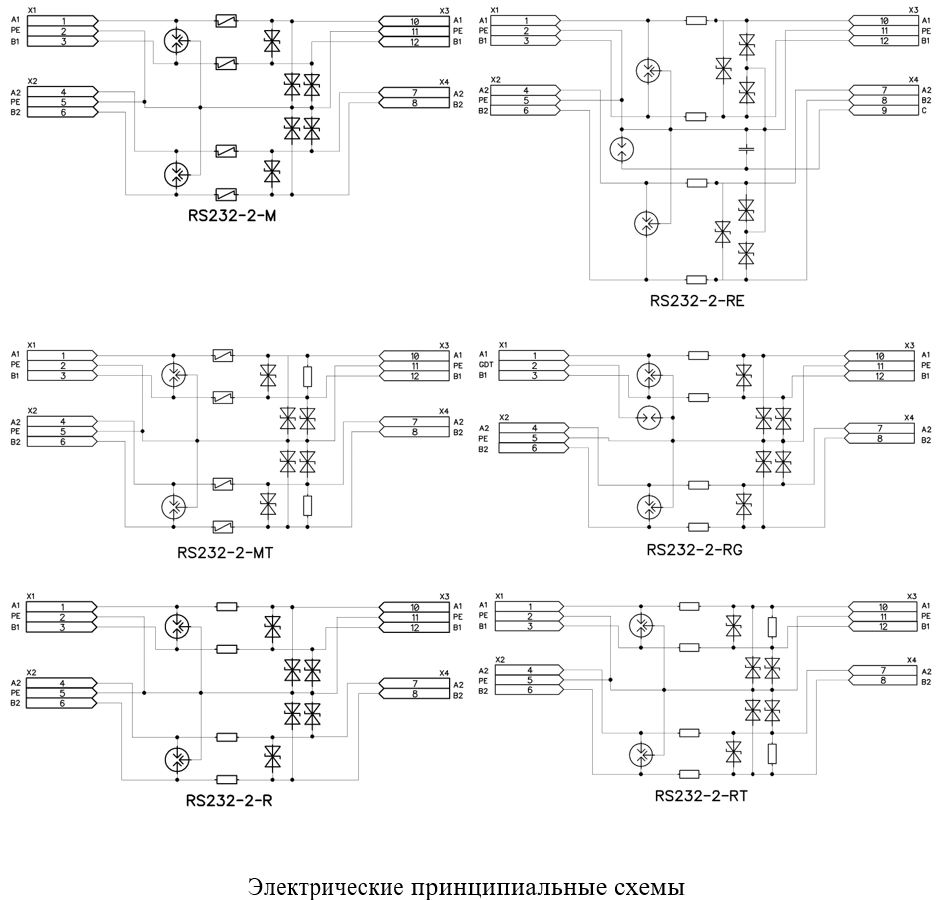

Устройство защиты от импульсных перенапряжений (УЗИП) серии RS232 (исполнение 2) предназначено для защиты линий связи интерфейса RS-232. Оно построено на многокаскадной схеме, включающей газонаполненный разрядник для грубой защиты и TVS-диоды (супрессоры) для тонкой. В отдельных модификациях дополнительно применяются модули блокировки переходных процессов (TBU) от Bourns.
Такое решение обеспечивает высокую отводящую способность, низкий порог срабатывания и высокую скорость реакции. Благодаря умеренным токам в цепях связи все компоненты защиты и развязки размещены в едином компактном корпусе для монтажа на DIN-рейку шириной 18 или 36 мм.
Устройство подключается последовательно в цепь интерфейса. Его параметры учитывают как требования к устойчивости оборудования к импульсным помехам, так и характеристики интерфейса:
- Номинальный ток: 0,5 А
- Номинальное напряжение: 24 В
- Скорость передачи: до 10 Мбит/с
TVS-диоды рассеивают импульсную мощность до 1500 Вт или 3000 Вт (в зависимости от модификации). Устройство поддерживает подключение экранированных и неэкранированных линий и выпускается в версиях для защиты до 4 жил интерфейсной линии.
| Обозначение | Количество защищаемых пар проводников | Номинальное напряжение, В | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимое в линию сопротивление, Ом | Наличие согласующего резистора 120 Ом | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|
| RS232-1-RE | 1 | 24 | 4 | 10 | 4,7 | - | 3000 |
| RS232-2-RE | 2 | 24 | 4 | 10 | 4,7 | - | 3000 |
| RS232-1-R | 1 | 24 | 4 | 10 | 4,7 | - | 3000 |
| RS232-2-R | 2 | 24 | 4 | 10 | 4,7 | - | 3000 |
| RS232-1-RT | 1 | 24 | 4 | 10 | 4,7 | есть | 3000 |
| RS232-2-RT | 2 | 24 | 4 | 10 | 4,7 | есть | 3000 |
| RS232-1-RG | 1 | 24 | 4 | 10 | 4,7 | - | 3000 |
| RS232-2-RG | 2 | 24 | 4 | 10 | 4,7 | - | 3000 |
| RS232-1-G | 1 | 24 | 4 | 10 | - | - | 3000 |
| RS232-2-G | 2 | 24 | 4 | 10 | - | - | 3000 |
| RS232-1-M | 1 | 24 | 0,25 | 10 | 1,5 | - | 3000 |
| RS232-2-M | 2 | 24 | 0,25 | 10 | 1,5 | - | 3000 |
| RS232-1-MT | 1 | 24 | 0,25 | 10 | 1,5 | есть | 3000 |
| RS232-2-MT | 2 | 24 | 0,25 | 10 | 1,5 | есть | 3000 |
