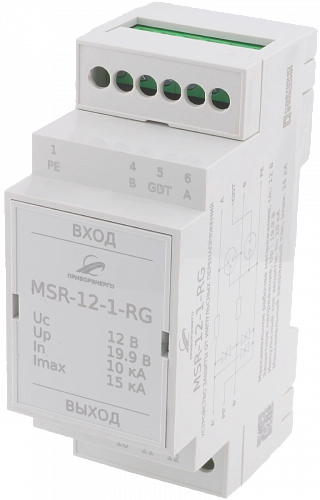

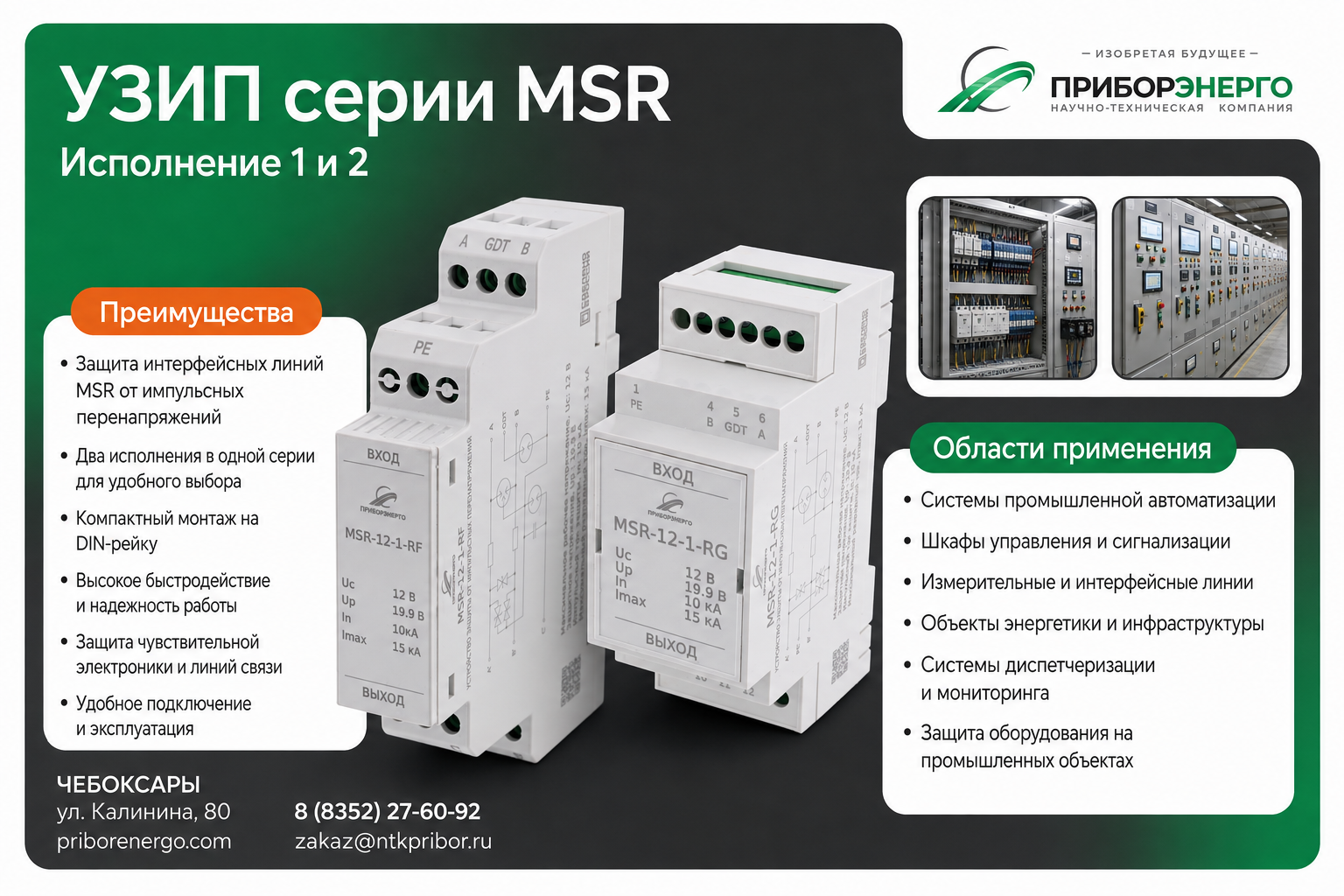

УЗИП серии MSR (исполнение 1)

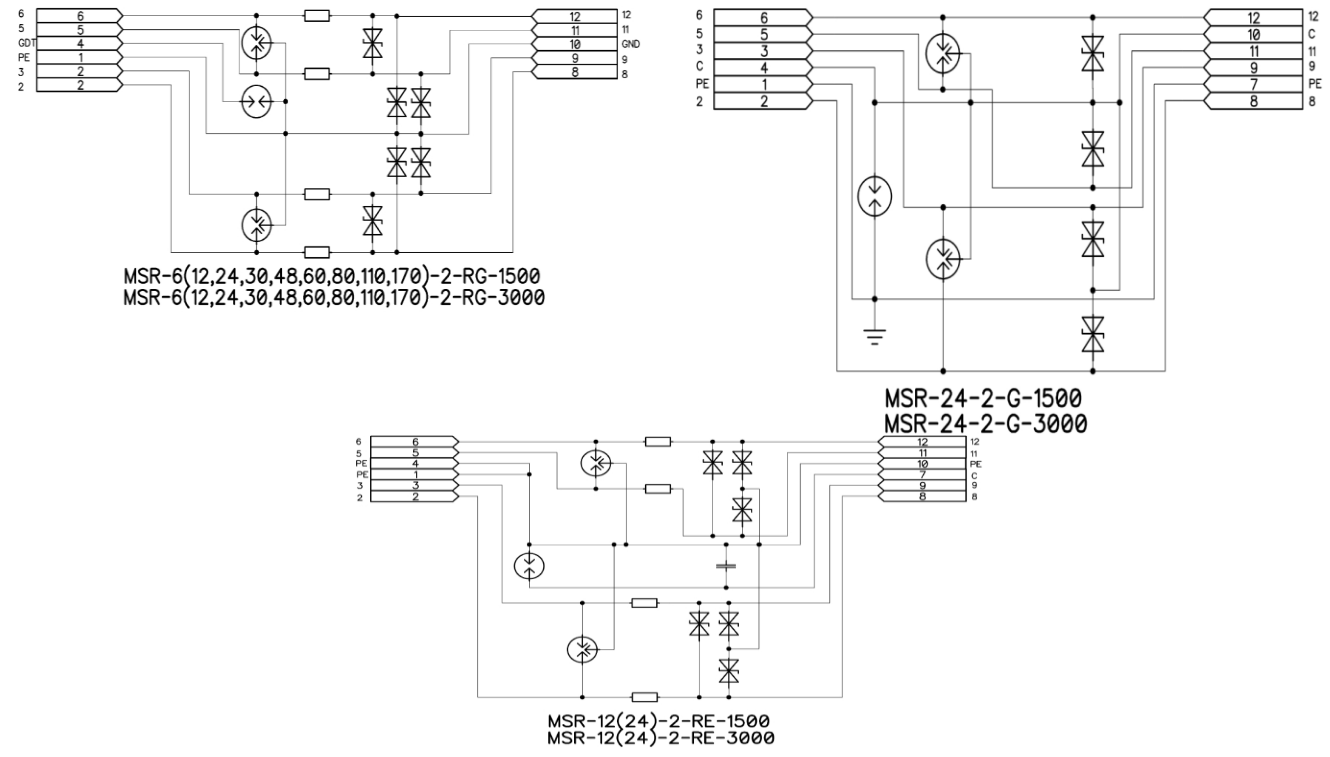

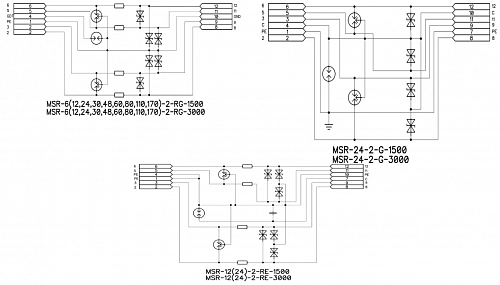

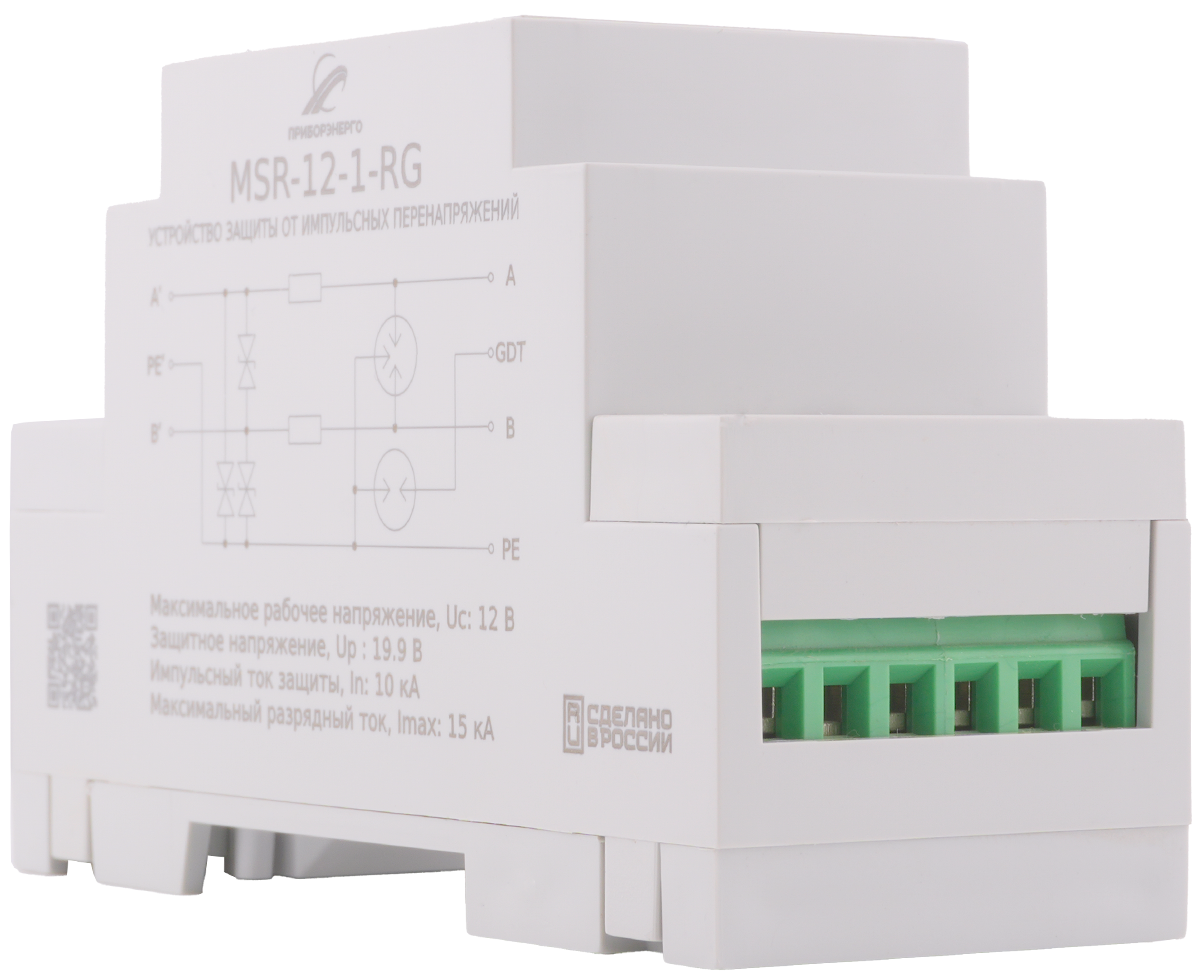

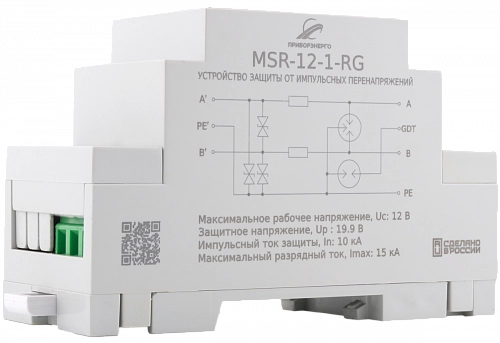

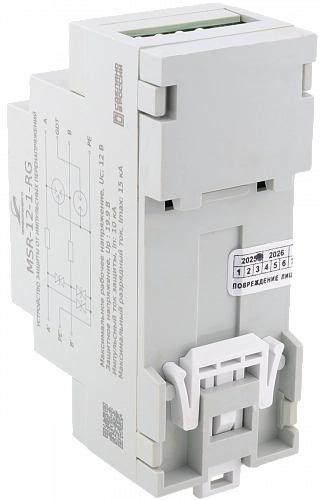

Устройство защиты от импульсных перенапряжений (УЗИП) серии MSR (исполнение 1) предназначено для защиты сигнальных цепей и линий передачи данных с распространенными промышленными протоколами. В основе устройства — многокаскадная схема, включающая газонаполненный разрядник для грубой защиты и TVS-диоды (супрессоры) для тонкой. В отдельных модификациях дополнительно применяются модули блокировки переходных процессов (TBU) от Bourns.

Такое решение обеспечивает высокую рассеиваемую мощность, низкий порог и высокую скорость срабатывания. Благодаря умеренным токам в цепях связи все защитные компоненты и цепи развязки интегрированы в компактный корпус для монтажа на DIN-рейку шириной 18 или 36 мм.

Устройство подключается последовательно в цепи таких интерфейсов, как RS-485, RS-422, «токовая петля», HART, Profibus, Fieldbus и другие. Параметры защиты учитывают как стойкость оборудования к импульсным помехам, так и характеристики протоколов: номинальный ток от 0,1 А до 0,5 А, напряжение 6, 12, 24, 30 В и скорость передачи до 10 Мбит/с. TVS-диоды рассеивают импульсную мощность до 1500 Вт или 3000 Вт (в зависимости от модификации).

Устройство поддерживает подключение как экранированных, так и неэкранированных дифференциальных линий (с одной или двумя парами проводов) и обеспечивает возможность заземления экрана кабеля через шунтирующую емкость.
