УЗИП DIO-12-1-I (Исполнение 2)
Модификации
Все модификации

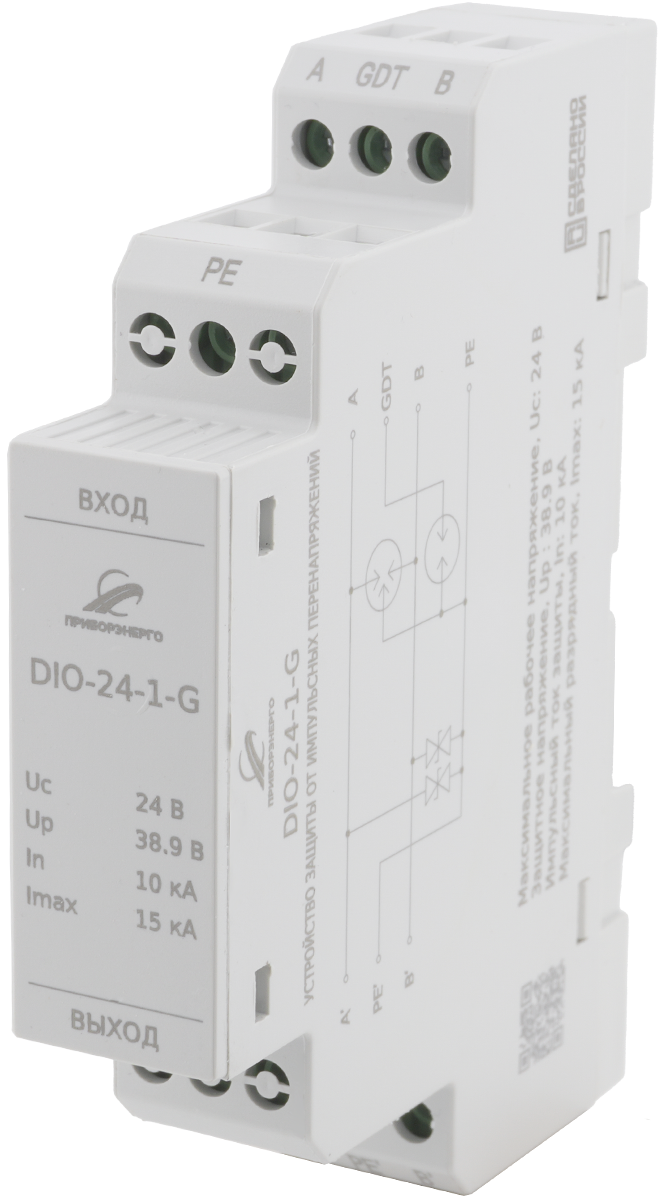

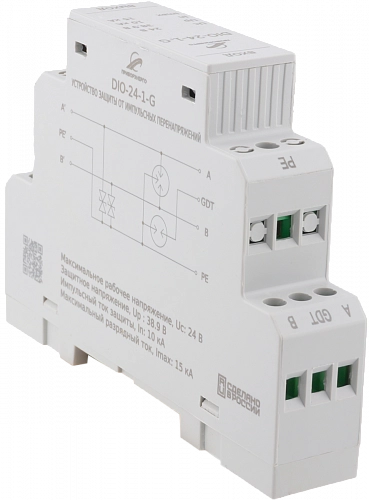

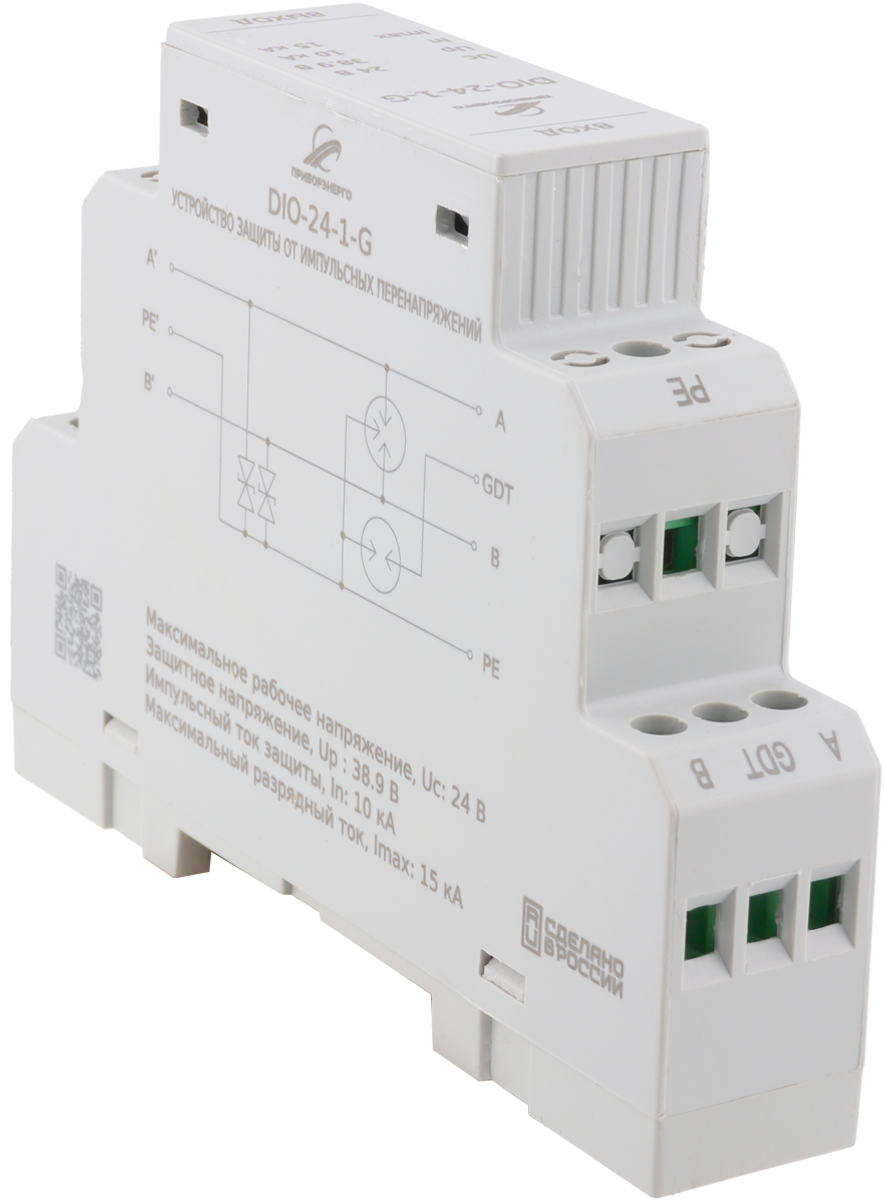

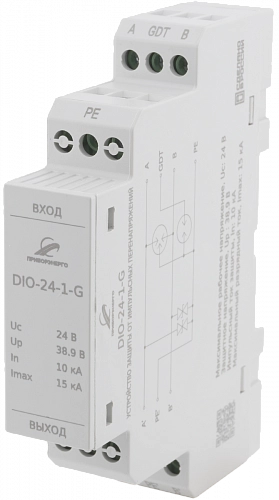

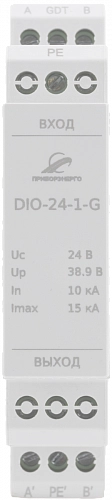

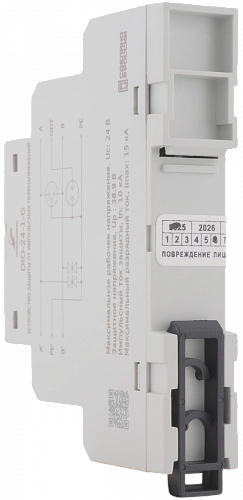

Устройство защиты от импульсных перенапряжений (УЗИП) серии DIO (исполнение 2) предназначено для защиты цепей дискретных входов и выходов в системах управления и контроля. Оно построено на многокаскадной схеме, включающей газонаполненный разрядник (грубая защита) и TVS-диоды (супрессоры) или варисторы (тонкая защита).
Такое решение обеспечивает высокую отводящую способность, низкий порог и высокую скорость срабатывания. Благодаря умеренным разрядным токам все компоненты защиты и развязки интегрированы в компактный корпус для монтажа на DIN-рейку шириной 18 или 36 мм.
Устройство подключается последовательно в цепи дискретных сигналов: входов «сухой контакт», логических входов, входов 110-220 В, а также дискретных выходов. Параметры защиты учитывают как устойчивость оборудования к импульсным помехам, так и специфику цепей: номинальный ток от 0,001 до 5 А, напряжение от 6 до 220 В и скорость передачи до 1 Мбит/с. TVS-диоды рассеивают импульсную мощность до 1500 Вт или 3000 Вт (в зависимости от исполнения). Устройство выпускается в версиях для защиты от 1 до 3 сигнальных линий и общего провода.
| Обозначение | Количество защищаемых пар проводников | Номинальное напряжение, В DC | Номинальное напряжение, В AC | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимое в линию сопротивление, Ом | Возможность подключения экрана провода через газоразрядник (G), или через газоразрядник и емкость (F), или через газоразрядник и емкость при трехпроводном интерфейсе (E) | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|---|
| DIO-6-1-I | 1 | 6 | 4 | 7 | 10 | 4,7 | – | 3000 |
| DIO-6-2-I | 2 | 6 | 4 | 7 | 10 | 4,7 | – | 3000 |
| DIO-12-1-I | 1 | 12 | 7 | 7 | 10 | 4,7 | – | 3000 |
| DIO-12-2-I | 2 | 12 | 7 | 7 | 10 | 4,7 | – | 3000 |
| DIO-12-1-U | 1 | 12 | 7 | 8 | 1 | – | – | – |
| DIO-12-2-U | 2 | 12 | 7 | 8 | 1 | – | – | – |
| DIO-24-1-I | 1 | 24 | 14 | 7 | 10 | 4,7 | – | 3000 |
| DIO-24-2-I | 2 | 24 | 14 | 7 | 10 | 4,7 | – | 3000 |
| DIO-24-1-U | 1 | 24 | 14 | 8 | 1 | – | – | – |
| DIO-24-2-U | 2 | 24 | 14 | 8 | 1 | – | – | – |
| DIO-24-1-G | 1 | 24 | 14 | 8 | 10 | – | G | 3000 |
| DIO-24-2-G | 2 | 24 | 14 | 8 | 10 | – | G | 3000 |
| DIO-24-1-E | 1 | 24 | 14 | 8 | 10 | – | E | 3000 |
| DIO-24-2-E | 2 | 24 | 14 | 8 | 10 | – | E | 3000 |
| DIO-30-1-I | 1 | 30 | 17 | 7 | 10 | 4,7 | – | 3000 |
| DIO-30-2-I | 2 | 30 | 17 | 7 | 10 | 4,7 | – | 3000 |
| DIO-30-1-U | 1 | 30 | 17 | 8 | 4,5 | – | – | – |
| DIO-30-2-U | 2 | 30 | 17 | 8 | 4,5 | – | – | – |
| DIO-48-1-I | 1 | 48 | 28 | 7 | 10 | 4,7 | – | 3000 |
| DIO-48-2-I | 2 | 48 | 28 | 7 | 10 | 4,7 | – | 3000 |
| DIO-48-1-U | 1 | 48 | 28 | 8 | 4,5 | – | – | – |
| DIO-48-2-U | 2 | 48 | 28 | 8 | 4,5 | – | – | – |
| DIO-60-1-I | 1 | 84 | 60 | 7 | 10 | 4,7 | – | 3000 |
| DIO-60-2-I | 2 | 84 | 60 | 7 | 10 | 4,7 | – | 3000 |
| DIO-60-1-U | 1 | 84 | 60 | 8 | 4,5 | – | – | – |
| DIO-60-2-U | 2 | 84 | 60 | 8 | 4,5 | – | – | – |
| DIO-80-1-I | 1 | 112 | 80 | 7 | 10 | 4,7 | – | 3000 |
| DIO-80-2-I | 2 | 112 | 80 | 7 | 10 | 4,7 | – | 3000 |
| DIO-80-1-U | 1 | 112 | 80 | 8 | 4,5 | – | – | – |
| DIO-80-2-U | 2 | 112 | 80 | 8 | 4,5 | – | – | – |
| DIO-115-1-I | 1 | 162 | 115 | 7 | 10 | 4,7 | – | 3000 |
| DIO-115-2-I | 2 | 162 | 115 | 7 | 10 | 4,7 | – | 3000 |
| DIO-115-1-U | 1 | 162 | 115 | 8 | 4,5 | – | – | – |
| DIO-115-2-U | 2 | 162 | 115 | 8 | 4,5 | – | – | – |
| DIO-230-1-I | 1 | 324 | 230 | 7 | 10 | 4,7 | – | 3000 |
| DIO-230-2-I | 2 | 324 | 230 | 7 | 10 | 4,7 | – | 3000 |
| DIO-230-1-U | 1 | 324 | 230 | 8 | 4,5 | – | – | – |
| DIO-230-2-U | 2 | 324 | 230 | 8 | 4,5 | – | – | – |
| DIO-350-1-U | 1 | 493 | 350 | 8 | 4,5 | – | – | – |
| DIO-350-2-U | 2 | 493 | 350 | 8 | 4,5 | – | – | – |
