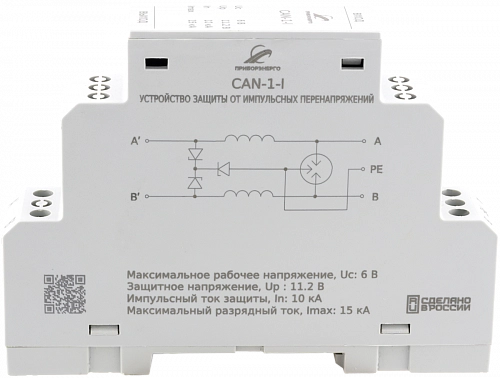

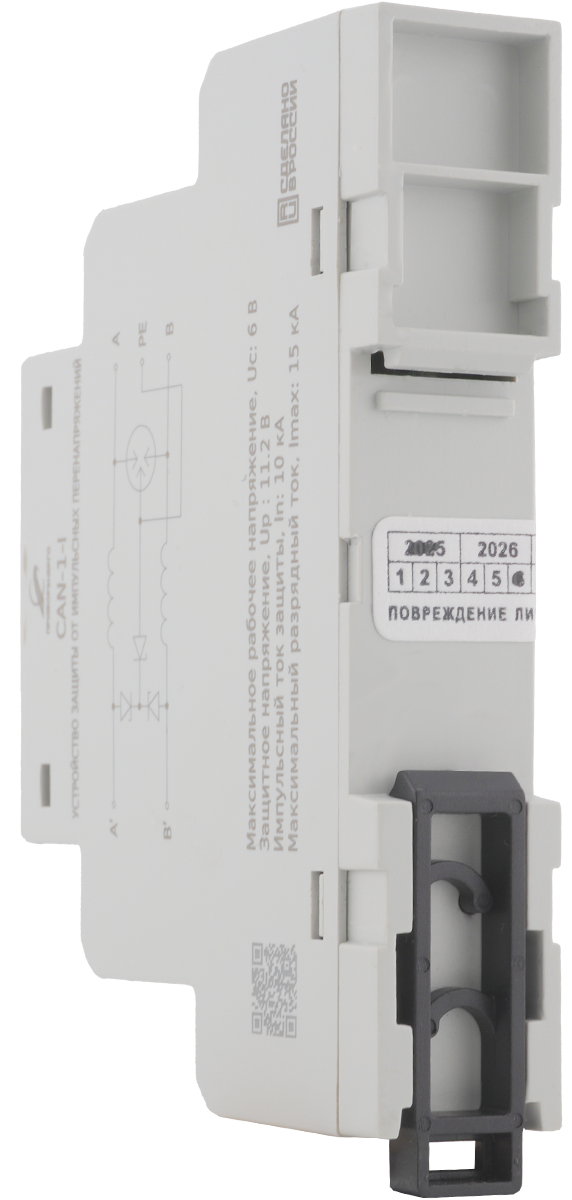

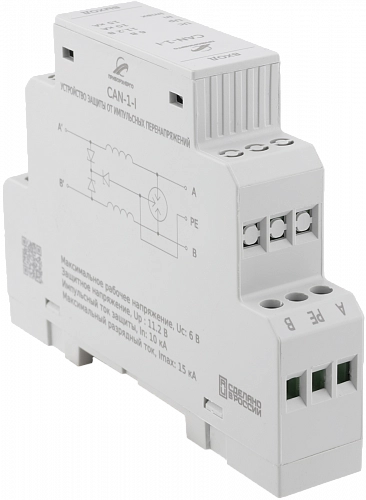

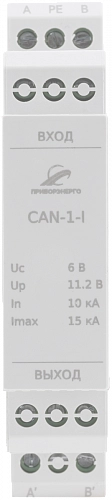

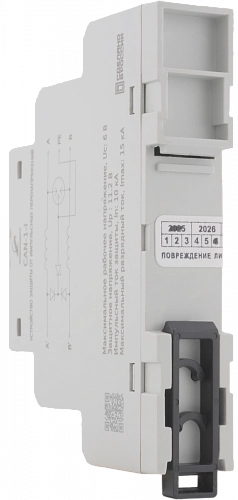

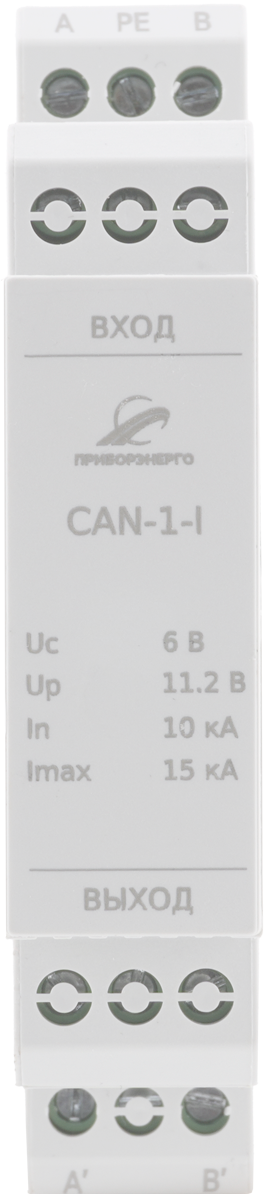

УЗИП серии CAN (исполнение 2)

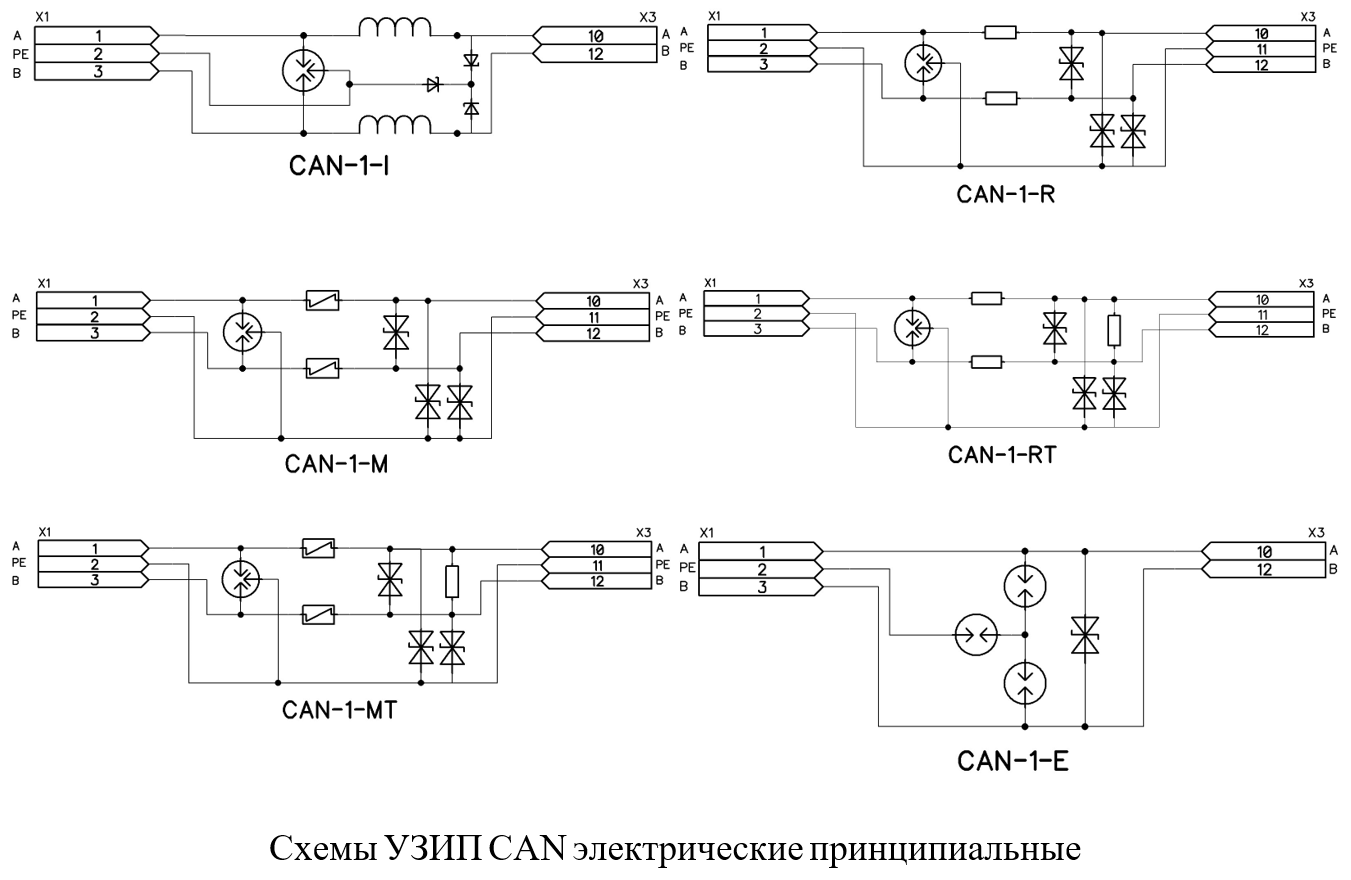

Устройство защиты от импульсных перенапряжений (УЗИП) серии CAN (исполнение 2) предназначено для защиты цепей связи интерфейса CAN. Оно построено на многокаскадной схеме, включающей газонаполненный разрядник (грубая защита) и TVS-диоды (тонкая защита). В отдельных модификациях дополнительно используются модули блокировки переходных процессов (TBU) от Bourns.
Данное решение обеспечивает высокую отводящую способность, низкий порог срабатывания и высокую скорость реакции. Благодаря умеренным разрядным токам в цепях связи, все компоненты защиты и развязки размещены в едином компактном корпусе для монтажа на DIN-рейку шириной 18 или 36 мм.
Устройство подключается последовательно в цепь интерфейса CAN. Его параметры учитывают как требования к устойчивости оборудования к импульсным помехам, так и характеристики самого интерфейса: номинальный ток 0,5 А, напряжение 6 В и скорость передачи до 1 Мбит/с. TVS-диоды рассеивают импульсную мощность до 1500 Вт. Устройство поддерживает подключение экранированных и неэкранированных двухпроводных линий и выпускается в версиях для защиты одной или двух линий.
| Обозначение | Кол-во защищаемых пар проводников | Номинальное напряжение, В | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимое в линию сопротивление / индуктивность | Наличие согласующего резистора 120 Ом | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|
| CAN-1-R | 1 | 6 | 4 | 10 | 4,7 Ом | - | 3000 |
| CAN-2-R | 2 | 6 | 4 | 10 | 4,7 Ом | - | 3000 |
| CAN-1-RT | 1 | 6 | 4 | 10 | 4,7 Ом | есть | 3000 |
| CAN-2-RT | 2 | 6 | 4 | 10 | 4,7 Ом | есть | 3000 |
| CAN-1-M | 1 | 6 | 0,25 | 10 | 1,5 Ом | - | 3000 |
| CAN-2-M | 2 | 6 | 0,25 | 10 | 1,5 Ом | - | 3000 |
| CAN-1-MT | 1 | 6 | 0,25 | 10 | 1,5 Ом | есть | 3000 |
| CAN-2-MT | 2 | 6 | 0,25 | 10 | 1,5 Ом | есть | 3000 |
| CAN-1-I | 1 | 6 | 4 | 10 | 4,7 мкГн | - | 3000 |
| CAN-2-I | 2 | 6 | 4 | 10 | 4,7 мкГн | - | 3000 |
| CAN-1-E | 1 | 6 | 4 | 10 | - | - | 3000 |
| CAN-2-E | 2 | 6 | 4 | 10 | - | - | 3000 |
