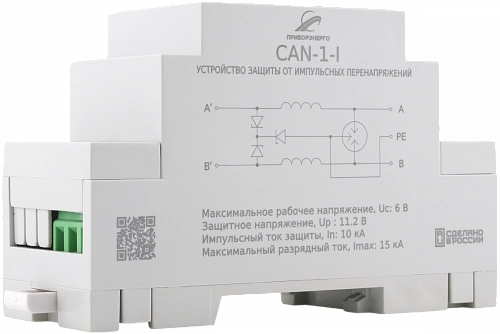

УЗИП серии CAN (исполнение 1)

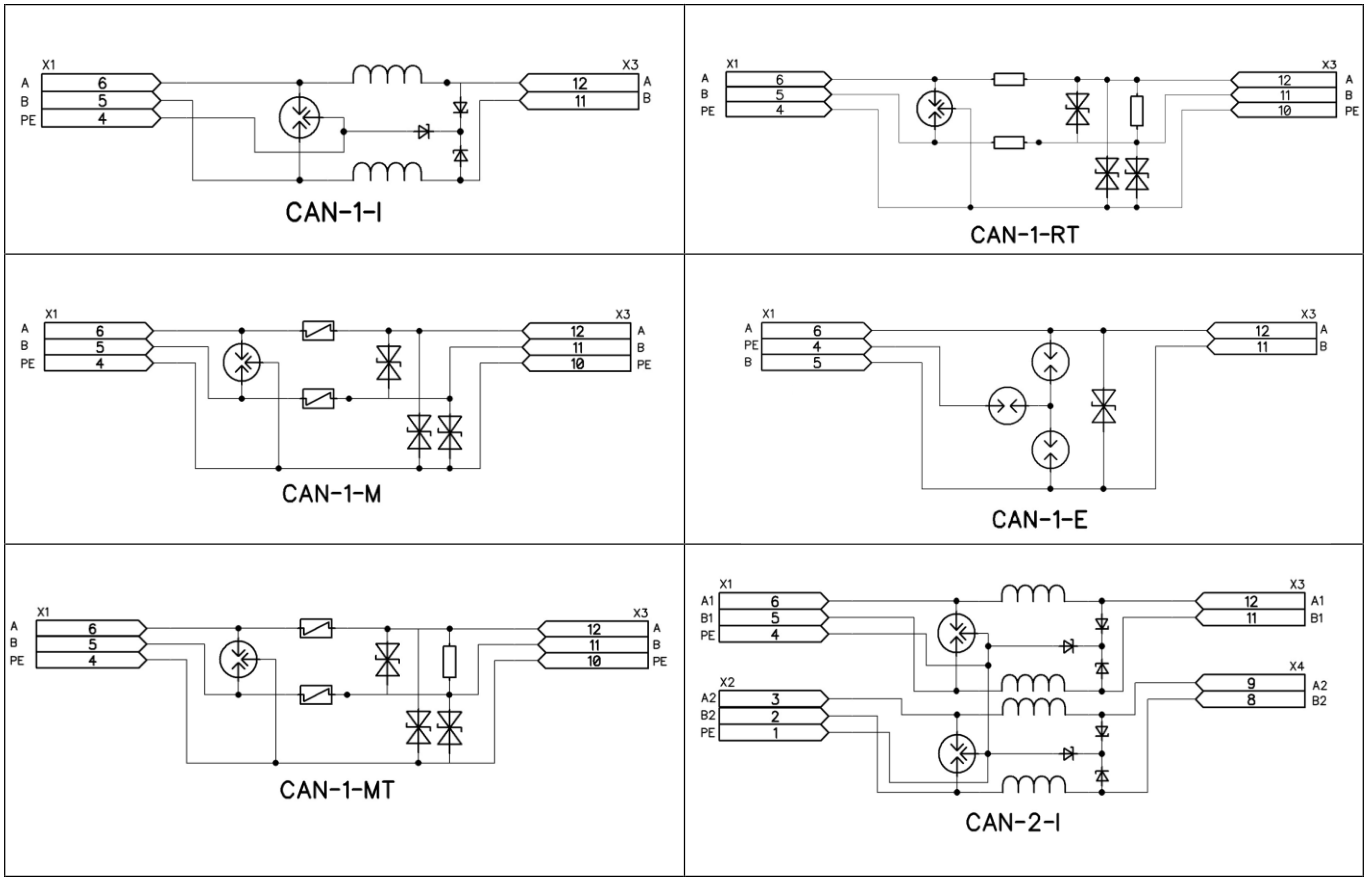

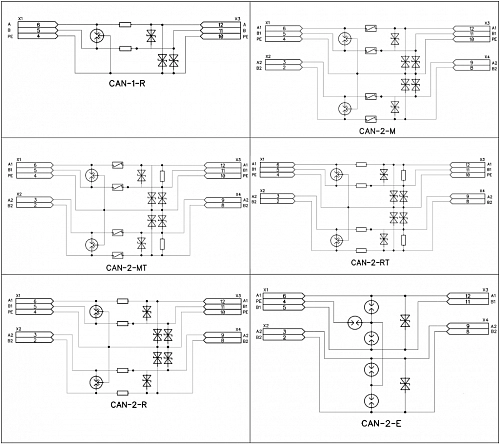

Устройство защиты от импульсных перенапряжений (УЗИП) серии CAN предназначено для защиты цепей связи с интерфейсом CAN и построено на основе многокаскадной схемы. Для грубой защиты используется газонаполненный разрядник, для тонкой — TVS-диоды (супрессоры), а в отдельных исполнениях также применяются модули блокировки переходных процессов (TBU) Bourns.
Данная конструкция обеспечивает высокую рассеиваемую мощность, низкий порог и высокую скорость срабатывания защиты. Благодаря умеренным разрядным токам в цепях связи все элементы защиты и развязки интегрированы в компактный корпус для монтажа на DIN-рейку шириной 18 или 36 мм.
УЗИП включается последовательно в линию интерфейса CAN. Параметры защиты учитывают не только стойкость оборудования к импульсным помехам, но и специфику интерфейса: номинальный ток 0,5 А, напряжение 6 В и скорость передачи данных до 1 Мбит/с. TVS-диоды способны рассеивать импульсную мощность до 1500 Вт. Устройство поддерживает подключение как экранированной, так и неэкранированной двухпроводной линии и выпускается в модификациях для защиты одной или двух линий CAN.
| Обозначение | Количество защищаемых пар проводников | Номинальное напряжение, В | Номинальный ток, А | Номинальный разрядный ток In (8/20), кА | Вносимое в линию сопротивление / индуктивность | Наличие согласующего резистора 120 Ом | Максимальная рассеиваемая мощность TVS-диодов, Вт |
|---|---|---|---|---|---|---|---|
| CAN-1-R | 1 | 6 | 4 | 10 | 4,7 Ом | - | 3000 |
| CAN-2-R | 2 | 6 | 4 | 10 | 4,7 Ом | - | 3000 |
| CAN-1-RT | 1 | 6 | 4 | 10 | 4,7 Ом | есть | 3000 |
| CAN-2-RT | 2 | 6 | 4 | 10 | 4,7 Ом | есть | 3000 |
| CAN-1-M | 1 | 6 | 0,25 | 10 | 1,5 Ом | - | 3000 |
| CAN-2-M | 2 | 6 | 0,25 | 10 | 1,5 Ом | - | 3000 |
| CAN-1-MT | 1 | 6 | 0,25 | 10 | 1,5 Ом | есть | 3000 |
| CAN-2-MT | 2 | 6 | 0,25 | 10 | 1,5 Ом | есть | 3000 |

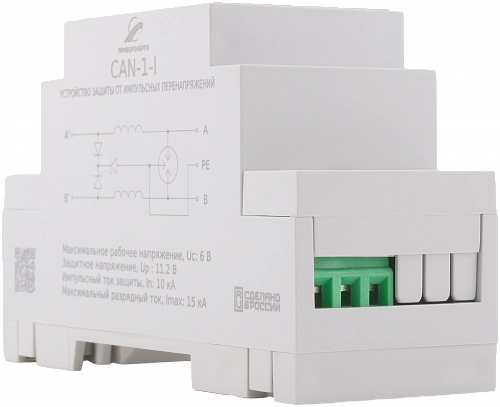

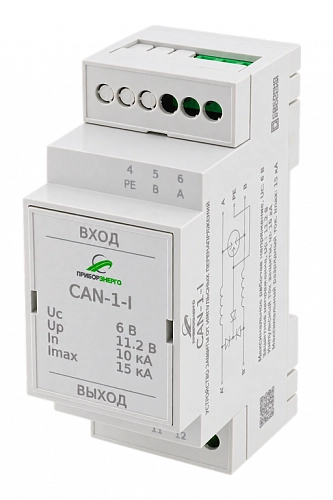

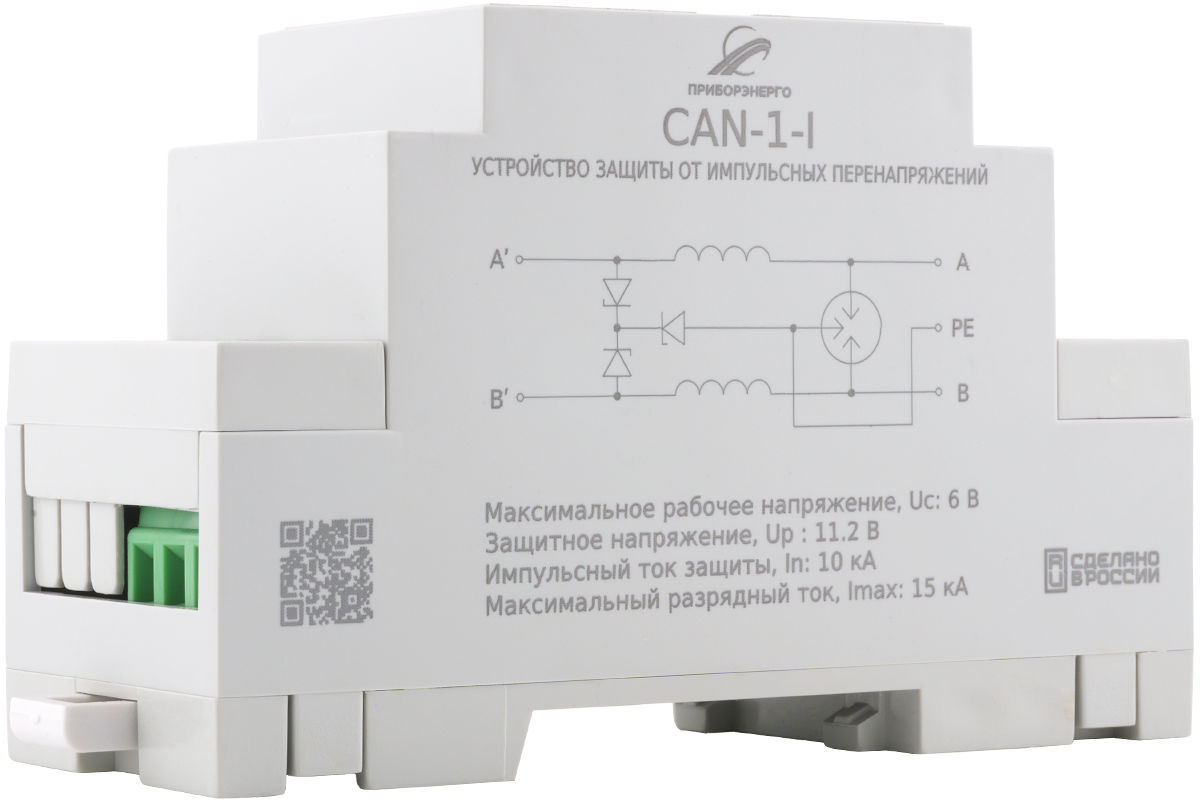

| CAN-1-I | 1 | 6 | 4 | 10 | 4,7 мкГн | - | 3000 |
| CAN-2-I | 2 | 6 | 4 | 10 | 4,7 мкГн | - | 3000 |
| CAN-1-E | 1 | 6 | 4 | 10 | - | - | 3000 |
| CAN-2-E | 2 | 6 | 4 | 10 | - | - | 3000 |
